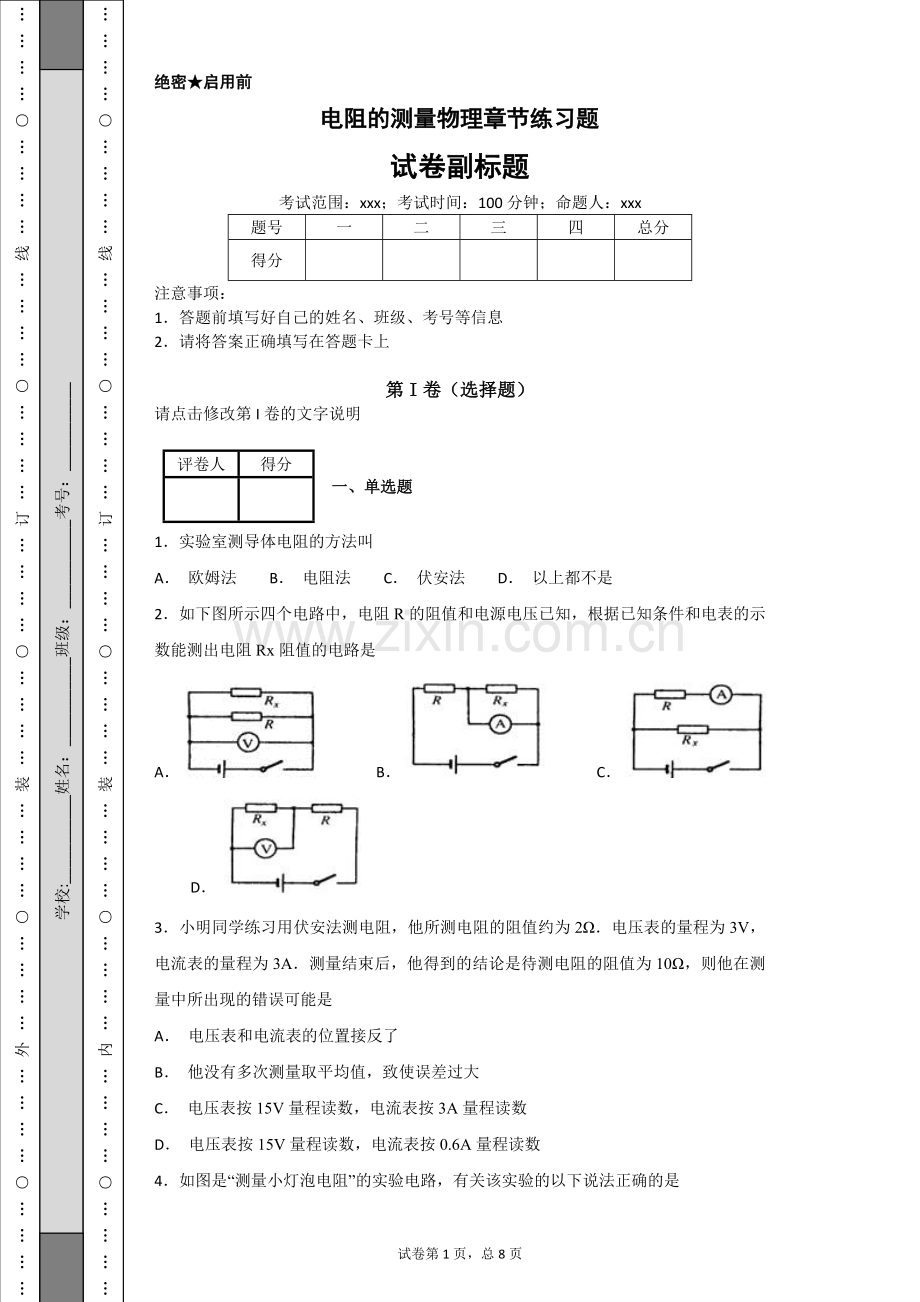

绝密★启用前
电阻的测量物理章节练习题
试卷副标题
考试范围:xxx;考试时间:100分钟;命题人:xxx
题号
一
二
三
四
总分
得分
注意事项:
1.答题前填写好自己的姓名、班级、考号等信息
2.请将答案正确填写在答题卡上
第I卷(选择题)
请点击修改第I卷的文字说明
评卷人
得分
一、单选题
1.实验室测导体电阻的方法叫
A. 欧姆法 B. 电阻法 C. 伏安法 D. 以上都不是
2.如下图所示四个电路中,电阻R的阻值和电源电压已知,根据已知条件和电表的示数能测出电阻Rx阻值的电路是
A. B. C. D.
3.小明同学练习用伏安法测电阻,他所测电阻的阻值约为2Ω.电压表的量程为3V,电流表的量程为3A.测量结束后,他得到的结论是待测电阻的阻值为10Ω,则他在测量中所出现的错误可能是
A. 电压表和电流表的位置接反了
B. 他没有多次测量取平均值,致使误差过大
C. 电压表按15V量程读数,电流表按3A量程读数
D. 电压表按15V量程读数,电流表按0.6A量程读数

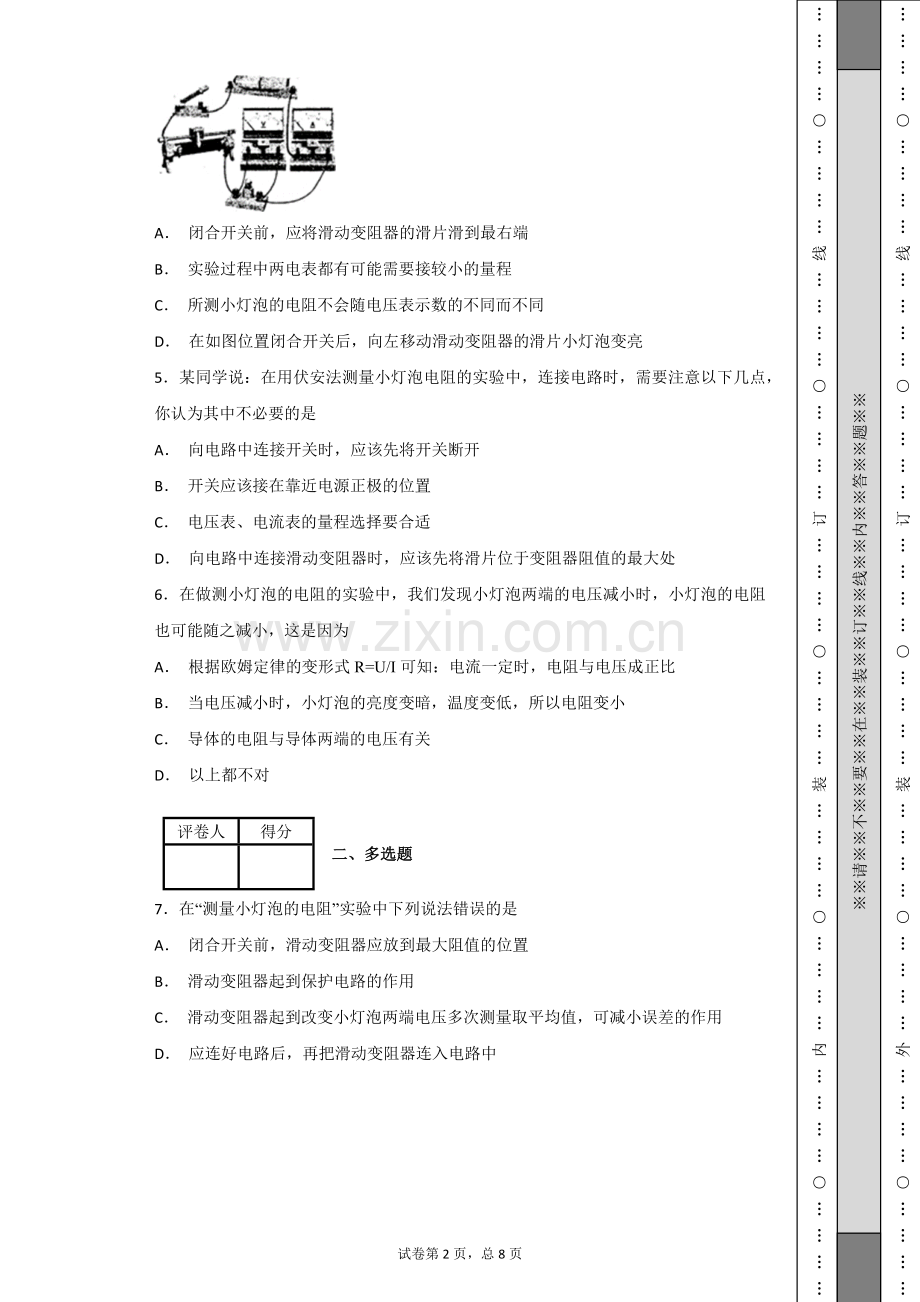

4.如图是“测量小灯泡电阻”的实验电路,有关该实验的以下说法正确的是
A. 闭合开关前,应将滑动变阻器的滑片滑到最右端
B. 实验过程中两电表都有可能需要接较小的量程
C. 所测小灯泡的电阻不会随电压表示数的不同而不同
D. 在如图位置闭合开关后,向左移动滑动变阻器的滑片小灯泡变亮
5.某同学说:在用伏安法测量小灯泡电阻的实验中,连接电路时,需要注意以下几点,你认为其中不必要的是
A. 向电路中连接开关时,应该先将开关断开
B. 开关应该接在靠近电源正极的位置
C. 电压表、电流表的量程选择要合适
D. 向电路中连接滑动变阻器时,应该先将滑片位于变阻器阻值的最大处
6.在做测小灯泡的电阻的实验中,我们发现小灯泡两端的电压减小时,小灯泡的电阻也可能随之减小,这是因为
A. 根据欧姆定律的变形式R=U/I可知:电流一定时,电阻与电压成正比
B. 当电压减小时,小灯泡的亮度变暗,温度变低,所以电阻变小
C. 导体的电阻与导体两端的电压有关
D. 以上都不对
评卷人
得分
二、多选题
7.在“测量小灯泡的电阻”实验中下列说法错误的是
A. 闭合开关前,滑动变阻器应放到最大阻值的位置
B. 滑动变阻器起到保护电路的作用
C. 滑动变阻器起到改变小灯泡两端电压多次测量取平均值,可减小误差的作用
D. 应连好电路后,再把滑动变阻器连入电路中
第II卷(非选择题)
请点击修改第II卷的文字说明
评卷人
得分
三、实验题
8.用“伏安法测电阻”的实验中,小雪和晓彤分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了U﹣I的图象,如图甲、乙所示.对于图象的分析,以下说法错误的是
A. 由甲图可知,定值电阻的阻值为1Ω
B. 由甲图可知,电阻不随其两端的电压和导体中的电流而改变
C. 为了减小误差,应该用多次测量的方法,计算小灯泡的电阻
D. 由乙图及实验现象可知:小灯泡的电阻随灯丝温度的增加而增大
9.小阳利用一块电流表和阻值已知的电阻R0测量电阻RX的阻值。小阳选择了满足实验要求的电源、电流表,并连接了实验电路,如图所示。小阳的实验步骤没有写完整,请你帮助小阳完成实验步骤,并写出电阻RX的表达式。
(1)断开S1闭合S2, 读出电流表的示数为I1;
(2)________ ,读出电流表的示数为I2;则RX =_______ 。(请用I1、I2和R0表示RX)
10.在“用电流表、电压表测电阻”的实验中:
(1)实验原理:________ .
(2)实验器材:待测电阻、2节干电池、电流表、电压表、滑动变阻器、________ 和导线若干.
(3)某同学设计记录表格如下,请在表格的空格处填上栏目_________、________ (注意:用笔在答题纸上的表格空格处填上栏目)
11.马虎同学测量2.5V小灯泡的电阻时,连接的电路如图:
(1)老师检查其所接电路,发现有一根导线连接错误,请你在连接错误的导线上打“×”.若不改正电路,闭合开关,灯泡将_________ , 电压表会出现________ (两空均填观察到的现象).在图中补画出正确的连线___________.
(2)马虎同学改正错误后,按正确的操作测得的数据如上表:则从表中计算出三次小灯泡的电阻________ (填“相等”或“不相等”),你认为导致本结果的原因可能是________ .
12.如图所示,小林同学做“用电压表和电流表测电阻Rx的阻值”的实验。电路连接正确后,闭合开关S,滑动变阻器在某一位置时,电压表、电流表的指针位置如图所示,则电压表示数为________ V,电流表的示数为________ A,此时电阻Rx的阻值为________ Ω。
13.小明利用电流表和阻值已知的电阻R0测量电阻Rx的电阻值.他选择了满足实验要求的电源、已调零的电流表,并连接了部分实验电路,如图所示.
(1)请你添加一根导线帮助小明完成实验电路的连接.____
(2)当开关S1闭合、S2断开时,电流表的示数为I1 , 当开关S1、S2都闭合时,电流表的示数为I2 , 请用I1、I2和R0表示Rx , Rx=________.
14.“测量未知定值电阻 的阻值”实验中,请回答如下问题:
(1)请按图的电路图连接对应的实物图__________.
(2)闭合开关前,滑动变阻器的滑片P应移至________(填“a”或“b”)端;用开关试触发现电流表.电压表分别出现了如图a、b所示情况,则电流表产生此现象的原因是________;电压表产生此现象的原因是________.
(3)实验时,若要让电流表示数变大,滑动变阻器的滑片P应向________端滑动.(填“a”或“b”)
(4)小明将电压表、电流表改接正确后,合上开关,调节变阻器的滑片到某位置时,电压表和电流表的指示如图所示,则电压表的读数是____ V,电流表的读数是______A,被测电阻Rx的阻值是____ Ω.
(5)小明为全班首先获得测得结果而高兴,准备整理实验器材结束实验.你认为他们的实验真的结束了吗?你会给他们提出什么建议呢? ________.
(6)在本实验中,移动变阻器的滑片P,主要是改变__________.
A. 电池的电压 B. 滑动变阻器的电流 C. R两端的电压 D. R的电阻
15.有一阻值恒定的电阻元件RX, 标注的额定功率P额=6W,额定电压在10V~19V之间.若要正确使用该元件,应先知道电阻的阻值和其额定电压.实验室里有如下器材:一个蓄电池(电压约为6V)、一个电流表(量程:0~0.6A和0~3A)、一个定值电阻R0=20Ω,两个单刀开关、导线若干.请你用上述器材测出Rx的阻值并求出该电阻的额定电压.
(1)设计实验:
a.为提高测量的精确度,电流表应选量程________.
b.根据实验器材请把你设计的电路图画在方框中________.
(2)进行实验:请按照你设计的电路图写出实验步骤,和要测量的物理量及其对应的符号.____
(3)用测量的物理量表示Rx的阻值Rx=________.结合已知条件求出恒定电阻的额定电压:U额=________.
16.图甲是用伏安法测未知电阻R的实验图.
(1)请用笔画线代替导线,将图甲中实物电路连接完整.____
(2)闭合开关,将滑片P向左滑动时,此时电压表示数为2.4V,电流表示数如图乙所示,其读数为I=________A,则未知电阻R=________Ω.
(3)若实验中只有一个电压表和一个已知电阻R0, 小明设计了如图丙所示的电路,同样可以测量未知电阻Rx,请在空格内将实验步骤补充完整.
①闭合S、断开S1 , 用电压表测出待测电阻Rx两端的电压为U1;
②________,用电压表测出电源的电压U;
③请写出用测量值U、U1及R0来表示Rx的表达式:Rx=________.
评卷人
得分
四、填空题
17.在测量小灯泡的电阻实验中,除了导线、开关、灯泡、电源之外,还需要的器材有______、_________、_____。
18.在测量小灯泡电阻的实验中,正确连接电路并闭合开关后,电压表和电流表的示数如图所示,则流过小灯泡的电流为_______A,小灯泡的电阻为_______Ω。
19.“用电流表、电压表测电阻”的实验原理是________ ,连接电路时,电流表应________ 联在被测电路中,电流是从电流表的________ 接线柱流入,如图所示电流表的示数为________ .
20.小徐做“用电流表、电压表测电阻”实验,现有电源(电压为6伏且保持不变),待测电阻Rx、电流表、电压表、滑动变阻器、电键及导线若干,所有元件均完好.他连接电路进行实验,闭合电键后,在移动变阻器滑片的过程中,发现电流表示数的变化范围为0.10~0.28安,电压表示数的变化范围为0~4伏;当移动变阻器滑片到某个位置时,电压表、电流表的示数分别如图(a)、(b)所示,请将下表填写完整(计算电阻时,精确到0.1欧).
试卷第7页,总8页
参考答案
1.C
【解析】
试题分析:实验室中测电阻时,用电流表测出通过导体的电流,用电压表测出导体两端的电压,根据公式R=UI求出导体电阻,这种方法叫做伏安法。选填C。
考点:实验室测导体电阻的方法
2.D
【解析】
试题分析:A图中两个电阻并联,电压表的示数即为它们的电压,但无法测出通过Rx的电流,所以不能测出电阻,故不符合题意;B图中Rx被电流表短路,所以不能测出电阻,不符合题意;C图中两个电阻是并联的,所以电压一样,电压可以通过U=IR求出,但无法测出电流,所以不能测出电阻,不符合题意;D图中两个电阻是串联的,电压表测的是Rx的电压值,而电源电压已知,所以可以求出电阻R的电压,利用公式I=U/R可以求出通过它们的电流,然后再利用公式R=U/I求出Rx的电阻,可以测出阻值,符合题意。
考点:电阻的串联;欧姆定律的应用;电阻的并联
3.C
【解析】
【详解】
A. 如果电流表和电压表位置接反了,电路相当于断路,电压表测量电源电压,电流表示数接近为零。此选项错误;B. 已知待测电阻的阻值约为2Ω,测量值应该接近或等于2Ω,不可能为10Ω,与测量次数多少没有关系。此选项错误;C. 电压表按15V量程读数,电流表按3A量程读数,得到的电压是实际电压的5倍,所以本该是2Ω的电阻测成了10Ω.此选项正确;D. 电压表按15V量程读数,电流表按0.6A量程读数,得到的电压是实际电压的5倍,电流是正确电流的15,测量的电阻是实际电阻的25倍。此选项错误。故选C.
【点睛】
电流表相当于导线,串联在电路中测量电路电流;电压表相当于断路,需要与用电器并联,测量用电器两端电压;测量值与真实值之间的差异叫误差,测量值可能不等于真实值,但差别很小;电流表和电压表都有两个量程,大小量程之间电流、电压的大小关系为5:1.
4.B
【解析】
【详解】
A、由电路图知,滑片在最左端时滑动变阻器接入电路的阻值最大,因此闭合开关前,滑片应滑到最左端,A说法错误,不符合题意; B、由电路图可知,电源由两节干电池组成,电源电压是1.5V×2=3V,电压表应选0~3V量程,灯泡电阻一般约为10Ω,电路最大电流约为I=UR=3V10Ω=0.3A,电流表应选0~0.6A量程,由电路图可知,电压表量程是0~15V,电流表量程是0~3A,两电表量程选择过大,读数误差较大,为减小实验误差应更换电表量程,故B说法正确,符合题意;C、随灯泡电压变化,灯泡的实际功率发生变化,灯泡温度发生变化,灯泡电阻受温度影响而变化,故C说法错误,不符合题意;D、由电路图可知,在如图位置闭合开关后,向左移动滑动变阻器的滑片,滑动变阻器接入电路的阻值变大,电路电流变小,流过灯泡的电流变小,灯泡功率变小,灯泡变暗,故D说法错误,不符合题意.故选B.
【点睛】
(1)为保护电路,闭合开关前,滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值;(2)使用电压表与电流表时,电表量程的选择要恰当,不能过大或过小;(3)灯泡电阻受温度的影响,随灯泡电压的变化而变化;(4)根据滑动变阻器的接法及滑片的移动方向,判断电路电流的变化,从而判断灯泡亮度如何变化.
5.B
【解析】
【详解】
A. 为保护电路,向电路中连接开关时,应该先将开关断开,说法正确,不符合题意;B. 开关在电路中的作用是控制电路的接通与断开,只要串联接在电路中即可,并不一定必须接在靠近电源正极的位置,B说法错误,符合题意;C. 连接电路时,电压表、电流表应选择合适的量程,说法正确,不符合题意;D. 向电路中连接滑动变阻器时,应该先将滑片位于变阻器阻值的最大处,说法正确,不符合题意;故选B.
【点睛】
“伏安法测量电阻”实验中,连接电路时,为保护电路安全,应断开开关,滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值;开关串联在干路中;电压表与电流表应选择合适的量程;根据以上分析答题.
6.B
【解析】
【详解】
(1)导体电阻由导体材料、长度与横截面积决定,与电压和电流无关,故AC错误;(2)导体电阻受温度影响,随温度升高而变大,随温度降低而减小,当灯泡电压减小时,灯泡实际功率变小,温度降低,电阻变小,故B正确,D错误;故选B.
【点睛】
导体电阻由导体材料、长度与横截面积决定,与电压和电流无关;导体电阻同时受温度影响,随温度升高而变大,随温度降低而减小.
7.CD
【解析】
【详解】
AB、为了保护电路,闭合开关前,滑动变阻器应放到最大阻值的位置,因此滑动变阻器起到保护电路的作用,故AB正确,不符合题意;C. 因为灯丝的电阻与温度有关,因此滑动变阻器能起到改变小灯泡两端电压,但多次测量不能取平均值,多次测量是为了找到规律;故C错误,符合题意;D. 连接电路时,滑动变阻器与灯泡串联,应按电路图连接顺序连接滑动变阻器,不能连完电路后,再连滑动变阻器,D错误,符合题意。故选CD.
【点睛】
根据电路连接的注意事项、滑动变阻器的作用以及多次测量的目的对每个选项逐个分析,得出符合题意的选项.
8.C
【解析】
根据图甲可知,电压与电流成正比,因此该电阻为定值电阻,即电阻是导体自身的性质,它不随导体两端的电压和导体中的电流改变而改变,根据图示可知,当电阻两端电压为3V时,通过的电流为3A,由I=U/R可知,定值的电阻:R=U/I=3V/3A=1Ω,故AB正确;测定小灯泡的电阻时,多次测量是为了寻找灯丝电阻与温度的关系,不能求平均值减小误差,故D错误;由乙图可知,电压与电流不成正比,即当灯泡两端电压发光改变时,灯泡的阻值也随之发生变化,且电压变化比电流变化快,因此小灯泡的电阻随灯丝温度的增加而增大,故C正确,故选C。
9.闭合S1,断开S2RX=UIx=I1R0I2-I1
【解析】
试题分析:断开S1闭合S2时,R0和RX并联,电流表测R0的电流,则电源电压U=I1R0;
闭合S1,断开S2时,R0和RX并联,电流表测干路的电流,则通过RX的电流Ix=I2-I1,RX的电阻为RX=UIx=I1R0I2-I1
考点:测电阻的特殊方法
10.R=UI 开关 电阻(欧) 电阻平均值(欧).
【解析】
【详解】
(1)“用电流表、电压表测电阻”的实验的实验原理是:R=UI;(2)由所给实验器材知,缺少控制电路通断的开关,因此所需器材还有开关;(3)表格的空格处应填上栏目的栏目是:电阻(欧);电阻平均值(欧).
【点睛】
(1)“用电流表、电压表测电阻”的实验原理是欧姆定律;(2)实验电路应有控制电路断开或闭合的电键;(3)测出电压与电流后,需要计算出电阻值,需要测出电阻测量值的平均值.
11. 不亮 指针偏向最大刻度右侧 不相等 小灯泡灯丝的电阻随它温度的升高而增大.
【解析】
试题分析:(1)根据实验的要求,测电阻时,电流表与滑动变阻器都应串联在电路中,而电压表应与小灯泡并联在一起,故据此可判断电路中的连接正确与否.在如图的连接中,电压表被串联在了电路中,这种错误连接会直接影响到灯泡亮度及电压表、电流表的示数;
(2)通过计算可以得出三次测量的电阻值是不相等的,造成的原因可从灯丝电阻与温度关系的角度去考虑.
解:(1)观察可知,电压表并没有并联在小灯泡上,为此可将小灯泡右边、接在电流表负接线柱的那个线头,改接到电压表的负接线柱上.若不改正,电压表串联在电路中,因为电压表被认为是一个电阻值无限大的元件,所以会造成灯泡不亮,而电压表也分担了几乎所有的电源电压,即三节干电池的4.5V,这大于此时电压表的量程3V,因此指针将偏向最大刻度的右侧.
(2)通过公式计算可得,三次测量的电阻值分别为10Ω、10.4Ω、11.2Ω,所以不相等,而导致的原因一般为小灯泡灯丝的电阻会随它温度的升高而增大,或者认为测量中出现了误差也是可以的.(回答一条即可)
故答案为:(1)连接如图所示,不亮,指针偏向最大刻度右侧;
(2)不相等,小灯泡灯丝的电阻随它温度的升高而增大.
【点评】熟练掌握伏安法测电阻的电路,明确每一个元件在该实验中所起的作用,才能做到正确连接.在求取电阻值时,如果所测的是小灯泡的灯丝,要知道它的阻值会随温度有一个较为明显的变化.
12.2.4 0.48 5
【解析】
试题分析:首先读出电流表和电压表的示数,先明确使用的量程,然后确定每一个大格和每一个小格代表的示数,读出电压和电流,根据欧姆定律求出电阻.电压表使用的0~3V,每一个大格代表1V,每一个小格代表0.1V,示数是2.4V。电流表使用的0~0.6A,每一个大格代表0.2A,每一个小格代表0.02A,示数是0.48A.电阻Rx的阻值Rx=UI=2.4V0.48A=5Ω.
考点:电流表的读数方法;电压表的读数方法;欧姆定律的变形公式.
13.(1)实物电路连接如图6 (1分)
(2) RX=R0 (2分)
【解析】
(1)电阻R0与Rx串联,开关S2与待测电阻并联,电路图如图所示;
(2)开关S1、S2均闭合时,只有定值电阻R0接入电路,由欧姆定律,得:电源电压U=I2R①;开关S1闭合、S2断开时,电阻R0与Rx串联,由欧姆定律得:U=I1(R0+RX)②;
由①②解得:Rx=(I2-I1) /I2×R0;
故答案为:(I2-I1) /I2×R0
14. b 电流表所选量程较小 电压表的正负接线柱接反了 a 1.8 0.24 7.5 没有;多次实验,求平均值,较少所测电阻误差 BC
【解析】
【分析】
(1)电压表和用电器并联,电流表串联在电路中,滑动变阻器一上一下连接;
(2)闭合开关前应把滑动变阻器滑片移至最大阻值处,根据所接下面一个接线柱判断出滑片的位置;电表正负接线柱接反了电表指针会反向偏转,如果电表量程太小,指针会超出电表最大刻度线;
(3)根据欧姆定律可知,电路中的电流变大时电路中总电阻的变化,滑动变阻器接入电路中电阻的变化,进一步判断滑片移动的方向;
(4)结合表针的偏转角度及量程读出电流表和电压表的示数,根据欧姆定律得到电阻的阻值;
(5)测量电阻阻值,应进行多次实验,测出多组实验数据,然后求平均值;
(6)滑动变阻器的作用是:保护电路和改变电阻两端的电压和电路中的电流。
【详解】
(1)将电流表串联在电路中,电流表可选择0~0.6A的量程;电压表和电阻并联,电压表的量程选择0-3V,滑动变阻器已接了上面一个接线柱,应再接下面左端的接线柱,如图所示:
(2)在闭合开关前,滑片应移至最右端的b端;由图所示电流表可知,电流表指针超出了最大刻度线,原因是电流表所选量程太小;由图所示电压表可知,电压表指针反向偏转,电压表正负接线柱接反了;
(3)根据欧姆定律可知,要使电流表示数变大,应减小电路中的电阻,即减小滑动变阻器接入电路中的电阻,则滑片应向a端移动;
(4)电压表的量程为0~3V,分度值为0.1V,所以电压表的示数为1.8V;电流表的量程为0~0.6A,分度值为0.02A,所以电流表的示数为0.24A,电阻的阻值Rx=UI=1.8V0.24A=7.5Ω;
(5)小明只进行了一次实验,根据一次测量得出实验结论,实验次数太少,实验误差太大,为准确测量电阻阻值,应进行多次实验测出多组实验数据,然后求平均值;
(6)滑动变阻器的主要作用是改变电阻两端的电压和通过电路的电流,所以BC正确。
【点睛】
本题通过伏安法测电阻的实验考查了电流表、电压表的使用、滑动变阻器的作用,需要注意测灯泡电阻时不能求平均值,因为在不同电压下灯泡的温度不同,其电阻是不同的,求平均值没有意义。
15.0~0.6A a.按照设计电路连接电路元件;b.闭合S1,断开S2,记下电流表示数I1;c.闭合S2,断开S1,记下电流表示数I2;d.断开电路,整理器材. Rx=I1R0I2, U额=PRX=PI1R0I2
【解析】
【详解】
(1)①电阻元件的额定功率为6W,假设额定电压最小为10V,额定电流最大为I=PU=6W10V=0.6A;
所以电流表的量程选0~0.6A;(2)将电阻元件与R0并联,两个开关分别接在两个支路上、电流表测量干路电流,如下图所示:
(3)a.按照设计电路连接电路元件;
b.闭合S1,断开S2,记下电流表示数I1;
c.闭合S2,断开S1,记下电流表示数I2;
d.断开电路,整理器材.
e.用测得的物理量和已知物理量计算元件额定电压的公式,
∵并联电路中各支路两端的电压相等,
∴根据欧姆定律可得:I1R0=I2Rx,解得Rx=I1R0I2,
元件额定电压的公式U额=PRX=PI1R0I2
.
16. 0.3 8 再闭合开关S1 U1U-U1R0
【解析】
【详解】
(1)滑动变阻器的上方接线柱与电阻的右方接线柱b相连即可,如下图所示:
(2)由图乙可知,电流表的量程为0~0.6A,分度值为0.02A,则I=0.3A,由I=UR可得,Rx=UI=2.4V0.3A=8Ω;(3)实验步骤:①闭合开关S、断开S1,用电压表测出待测电阻Rx两端的电压为U1;②闭合开关S、S1,用电压表测出电源的电压U;③因串联电路中总电压等于各分电压之和,所以R0两端的电压:U0=U-Ux=U-U1,因串联电路中各处的电流相等,所以:I′=U0R0 =UxRx,即U-U1R0=U1Rx, 解得:Rx=U1R0U-U1。
【点睛】
(1)变阻器应串联在电路中,且要一上一下接线柱进行连接;(2)明确电流表的量程和分度值,读出示数,再利用欧姆定律的变形公式计算电阻的大小;(3)由电路图可知,当开关S、S1均闭合时电路为Rx的简单电路,电压表测电源的电压;当开关S闭合、S1断开时,R0、Rx串联,电压表测Rx两端的电压;根据串联电路的分压特点和定值电阻的阻值求出Rx的阻值,据此设计实验步骤得出结果.
17. 滑动变阻器 电压表 电流表
【解析】伏安法测电阻的实验电路图为:
所以在测量小灯泡的电阻实验中,除了导线、开关、灯泡、电源之外,还需要的器材有:滑动变阻器、电压表、电流表。
18.0.5 5
【解析】
【详解】
由题图可知,电压表选择的量程是0~3 V,每小格(分度值)为0.1 V,电压表读数为2.5 V;
电流表选择的量程为0~0.6 A,每小格(分度值)为0.02 A,电流表读数为0.5 A;
小灯泡的电阻为;
R=UI=2.5V0.5A=5Ω
【点睛】
重点是电流表和电压表的读数,以及电阻的计算,注意电流表读数时看清楚使用的量程,弄清楚分度值再读数,不要小看了读数,在考试中是经常出现的。
19.R=UI 串 正 0.3A
【解析】
【详解】
(1)“用电流表、电压表测电阻”的实验原理是欧姆定律的变形公式,即R=UI;(2)连接电路时,电流表应串联在被测电路中,电流是从电流表的正接线柱流入负接线柱流出。
(3)图中所示电流表的量程为0∼0.6A,分度值为0.02A,其示数为0.3A.
【点睛】
伏安法测电阻的原理是电阻的计算公式.知道电流表在电路中的连接要求,并会根据电流表的量程、分度值正确读出示数,即可解答.
20.4.0;20.0;21.2;3.1;0.14;22.1;21.4
【解析】
【详解】
(1)电源电压不变,移动滑片,减小滑动变阻器接入电路的阻值,滑动变阻器两端电压变小,待测电阻两端电压变大,由欧姆定律可知,电路电流增大,由题意知,“在移动变阻器滑片的过程中,发现电流表示数的变化范围为0.10∼0.28安,电压表示数相应的变化范围为0∼4伏;因此电压表与滑动变阻器并联,测滑动变阻器两端电压。由题意知,电路最小电流I1=0.1A,此时滑动变阻器电压最大,电压表示数最大,则U滑=4V,由题意知,此时待测电阻两端电压U1=U−U滑=6.0V−4V=2.0V,由欧姆定律得:R1=U1I1=2.0V0.1A=20Ω;(2)由题意知,电源电压为6伏,因此图b电压表量程为0∼3V,由图知,电压表最小分度值是0.1V,电压表示数U′滑=2.9V,此时待测电阻两端电压U2=U−U′滑=6.0V−2.9V=3.1V,由表中数据I3=0.28A可知,图a中电流表量程是0.6A,由图知,电流表最小分度值是0.02A,电流表示数I2=0.14A,电阻R2=U2I2=3.1V0.14A≈22.1Ω;(3)根据表中数据可知,电阻R3=U3I3=6.0V0.28A≈21.4Ω;电阻Rx的平均值Rx=R1+R2+R33=20Ω+22.1Ω+21.4Ω3≈21.2Ω表格如下:
电压Ux(伏)
电流Ix(安)
电阻Rx(欧)
电阻Rx平均值
1
4.0
0.10
20.0
21.2
2
3.1
0.14
22.1
3
6.0
0.28
21.4
【点睛】
(1)根据电压表与电流表示数变化确定电压表的连接方式,然后由串联电路特点及欧姆定律求出电阻阻值.(2)确定电压表量程与最小分度值,读出电压表示数;确定电流表量程与最小分度值,读出电流表示数;然后由欧姆定律求出电阻阻值.(3)已知电压与电流,由欧姆定律可以求出电阻阻值;已知电阻测量值,求电阻测量值的平均值作为最终的电阻值.
