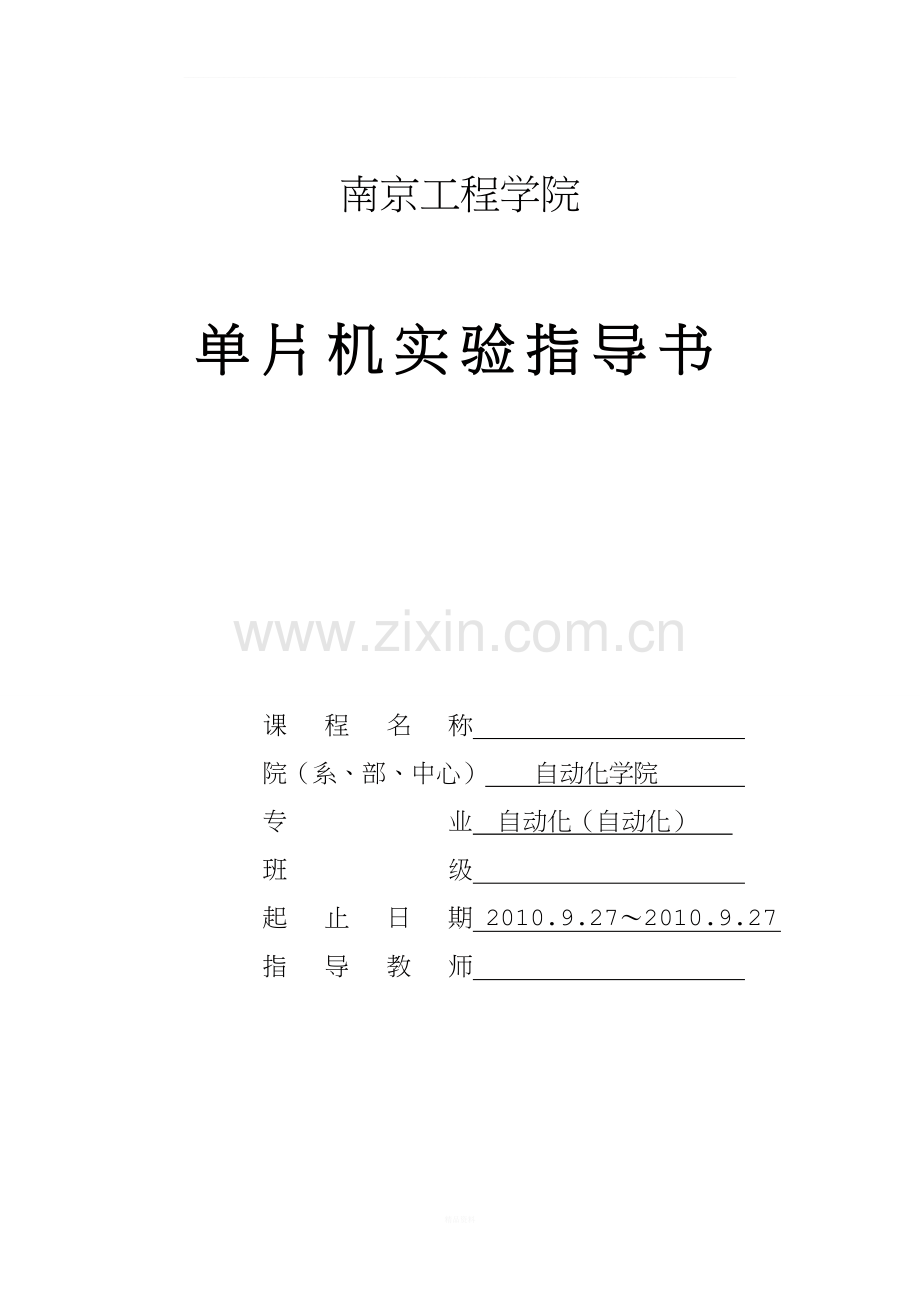

南京工程学院

单片机实验指导书

课 程 名 称
院（系、部、中心） 自动化学院
专 业 自动化（自动化）
班 级
起 止 日 期 2010.9.27～2010.9.27
指 导 教 师

一． 实验目的：
1. 通过实验调试加深对汇编语言的应用，通过对程序的修改加深对汇编语言的用法掌握，一边更好的应用汇编语言来编写程序。
2. 通过自己用汇编语言来编写程序锻炼自己对汇编语言的理解和应用，并且加深自己对wave6000软件的使用。
3. 掌握不同进制数及编码相互转换的程序设计方法，加深对数码转换的理解。
二． 实验内容：
程序一：
将累加器A拆成二个ASCII码，并存入20H开始的二个单元中。
程序：
RESULT EQU 20H
ORG 0000H
LJMP START
BINTOHEX:
MOV DPTR,#ASCIITAB
MOV B,A ;暂存A
SWAP A
ANL A,#0FH ;取高四位
MOVC A,@A+DPTR ;查ASCII表
MOV RESULT,A
MOV A,B
ANL A,#0FH
MOVC A,@A+DPTR
MOV RESULT+1,A
RET
START:
MOV SP,#40H
MOV A,#1AH
CALL BINTOHEX
LJMP $
ASCIITAB:
DB '0123456789ABCDEF'
END
程序一使用了查表法，首先定义数字对应的ASCII表，设定为ASCIITAB：DB '0123456789ABCDEF'，使用这个表依次设定了0123456789ABCDEF的ASCII码，然后通过查表指令：MOVC A,@A+DPTR，调用查表指令，根据表中所对应的字符，得到所要求的ASCII码。
实验二：
不用查表方法，将累加器A拆成二个ASCII码，并存入30H开始的二个单元中。
第一次编辑的程序：
ORG 00000H
MAIN: MOV A,#0A6H
MOV A,R0
ANL A,#0FH
MOV R1,A
MOV B,#09H
SUBB A,B
JC NEXT
MOV A,R1
ADD A,#37H
MOV 31H,A
LJMP L1
NEXT: MOV A,R1
ADD A,#30H
MOV 31H,A
L1: MOV A,R0
ANL A,#0F0H
SWAP A
CLR C
MOV R1,A
SUBB A,B
JC NEXT1
MOV A,R1
ADD A,#37H
MOV 30H,A
LJMP CLOSE
NEXT1:MOV A,R1
ADD A,#30H
MOV 30H,A
CLOSE: LJMP $
END
点击保存，再点击项目菜单里面编译，编辑成功，没有出错的，然后点击单步执行，执行完语句MOV A,R0后，00H的内容变为A6H，当执行到MOV R1,A语句的时候，01H寄存器的内容变为06，然后继续点击单步执行，执行完语句JC NEXT后，跳转到语句NEXT: MOV A,R1，单步执行完语句MOV 31H,A后，31H内容变为36H，继续点击单步执行，当执行完MOV R1,A语句后，01H内容变为0A，执行到语句JC NEXT1后，继续执行后面的语句，而不是跳转到NEXT1，MOV 30H,A语句后30H，30H内容变为41H，然后点击单步执行，语句一直在语句CLOSE: LJMP $执行；程序虽然结果如下：

可是感觉此程序还是有问题，首先程序开始缺少清C标志位，因而将语句改为：
ORG 00000H
MAIN: MOV A,#0A6H
MOV R0,A
ANL A,#0FH
MOV R1,A
MOV B,#09H
CLR C
SUBB A,B
JC NEXT
MOV A,R1
ADD A,#37H
MOV 31H,A
LJMP L1
NEXT: MOV A,R1
ADD A,#30H
MOV 31H,A
L1: MOV A,R0
ANL A,#0F0H
SWAP A
CLR C
MOV R1,A
SUBB A,B
JC NEXT1
MOV A,R1
ADD A,#37H
MOV 30H,A
LJMP CLOSE
NEXT1:MOV A,R1
ADD A,#30H
MOV 30H,A
CLOSE: LJMP $
END
程序结果如下：

编辑没有出错，然后依次点击单步执行，存储器内容跟上个程序相同；
希望使用CJNE命令来改写程序，考虑到CJNE命令的使用规则：
CJNE A , direct ，rel ；
若（A）不等于direct，则PC+3+rel赋值给PC，Cy按规则形成；
若（A）等于direct，则PC+3赋值给PC，Cy=0；
因而程序改写如下：
ORG 00000H
MAIN: MOV A,#0A6H
MOV R0,A
ANL A,#0FH
MOV B,#09H
CLR C
CJNE A,B,NEXT
NEXT: JC FE1
ADD A,#37H
MOV 31H,A
LJMP L1
FE1: ADD A,#30H
MOV 31H,A
L1: MOV A,R0
ANL A,#0F0H
SWAP A
CLR C
MOV B,#09H
CJNE A,B,NEXT1
NEXT1:JC F2
ADD A,#37H
MOV 30H,A
LJMP CLOSE
F2: ADD A,#30H
MOV 30H,A
CLOSE: LJMP $
END
使用单步执行按钮，最终得到的结果为：
