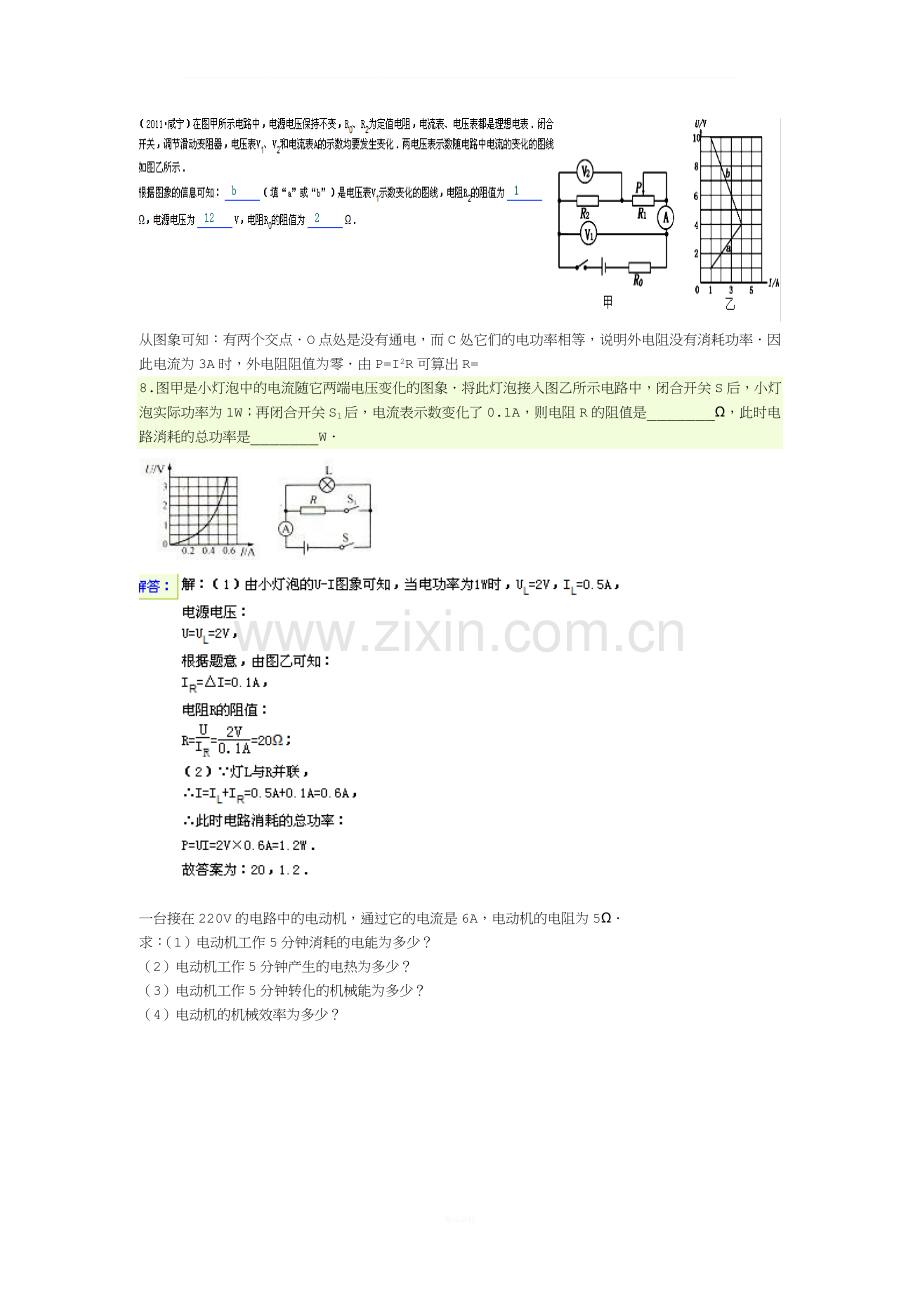

从图象可知：有两个交点．O点处是没有通电，而C处它们的电功率相等，说明外电阻没有消耗功率．因此电流为3A时，外电阻阻值为零．由P=I2R可算出R=
8. 图甲是小灯泡中的电流随它两端电压变化的图象．将此灯泡接入图乙所示电路中，闭合开关S后，小灯泡实际功率为1W；再闭合开关S1后，电流表示数变化了0.1A，则电阻R的阻值是_______20
Ω，此时电路消耗的总功率是_______1.2
W．

一台接在220V的电路中的电动机，通过它的电流是6A，电动机的电阻为5Ω．
求：（1）电动机工作5分钟消耗的电能为多少？
（2）电动机工作5分钟产生的电热为多少？
（3）电动机工作5分钟转化的机械能为多少？
（4）电动机的机械效率为多少？

一般来说，家庭电路中的用电器工作的电压并不等于额定电压．家庭里通常不备电压表，但借助电能表可以测出用电器的实际工作电压．若在电路中只接入一个电热水壶（壶中盛有4Kg、20℃的水），电热水壶的铭牌和电能表的铭牌如图甲、乙所示．测得电能表的转盘转过125转的时间为121s．（不考虑温度对电热水壶电阻的影响．c水=4.2×103J/kg•℃）
（1）这段时间内电热水壶消耗的电能是多少焦？
（2）如果电热水壶消耗的电能有70%转化为水的内能，则壶中的水温度升高了多少℃？
（3）电热水壶中电热丝的电阻是多大？
（4）电热水壶工作的实际电压是多少？

有一个直流电动机，其转子线圈的电阻为20欧．把这个电动机接到220伏的直流电压上，当它正常运转时，通过转子线圈的电流为1安，则电动机的输出功率为 200200
瓦．
电动机的电功率：P总=UI=220V×1A=220W，
线圈消耗的功率：P圈=I2R=（1A）2×20Ω=20W，
则输出功率：P输出=P总-P圈=220W-20W=200W．
闭合开关后，用手按住玩具电动机的转子，不让它转动，这时与电动机并联的电压表读数为3伏，与电动机串联的电流表读数为6安．松手后，电动机正常转动，此时电流表读数为1安．这台电动机正常转动时，每秒钟有 2.52.5
焦的电能转变为机械能．
如图所示电路，电源电压U=4.5V且保持不变，R1=5Ω，滑动变阻器的最大阻值为20Ω，电流表量程为0～0.6A，电压表的量程为0～3V，通过分析计算：说明滑动变阻器R2允许的取值范围．（2011•荆门）如图所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样，已知滑动变阻器R的最大阻值为20Ω，电流表的量程为0-0.6A，电压表的量程为0-3V．灯泡电阻不随温度变化，求：
（1）闭合S1、断开S2，滑动变阻器滑片在最右端时，此时灯泡的实际功率为0.75W，求电源电压是多大？
（2）闭合S1、S2，要保证电路中各元件安全，求滑动变阻器R的取值范围．
如图所示，电流表的量程为0～0.6A，电压表的量程为0～15V．灯泡铭牌标着“18V，9W”，电源电压恒为U=24V．
（1）当滑动变阻器连入电路的电阻值为36Ω时，灯泡消耗的实际功率．
（2）当滑动变阻器的阻值为何值，滑动变阻器的功率最大，最大值是多少？
（3）当滑动变阻器左右任意滑动时，电路能安全工作，滑动变阻器连入电路中的电阻的变化范围．

在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4V，电阻R1的电功率变化范围是0.8W～0.2W，则电源电压是（8　　）当滑动变阻器接入电路的电阻为0时，电路电流
