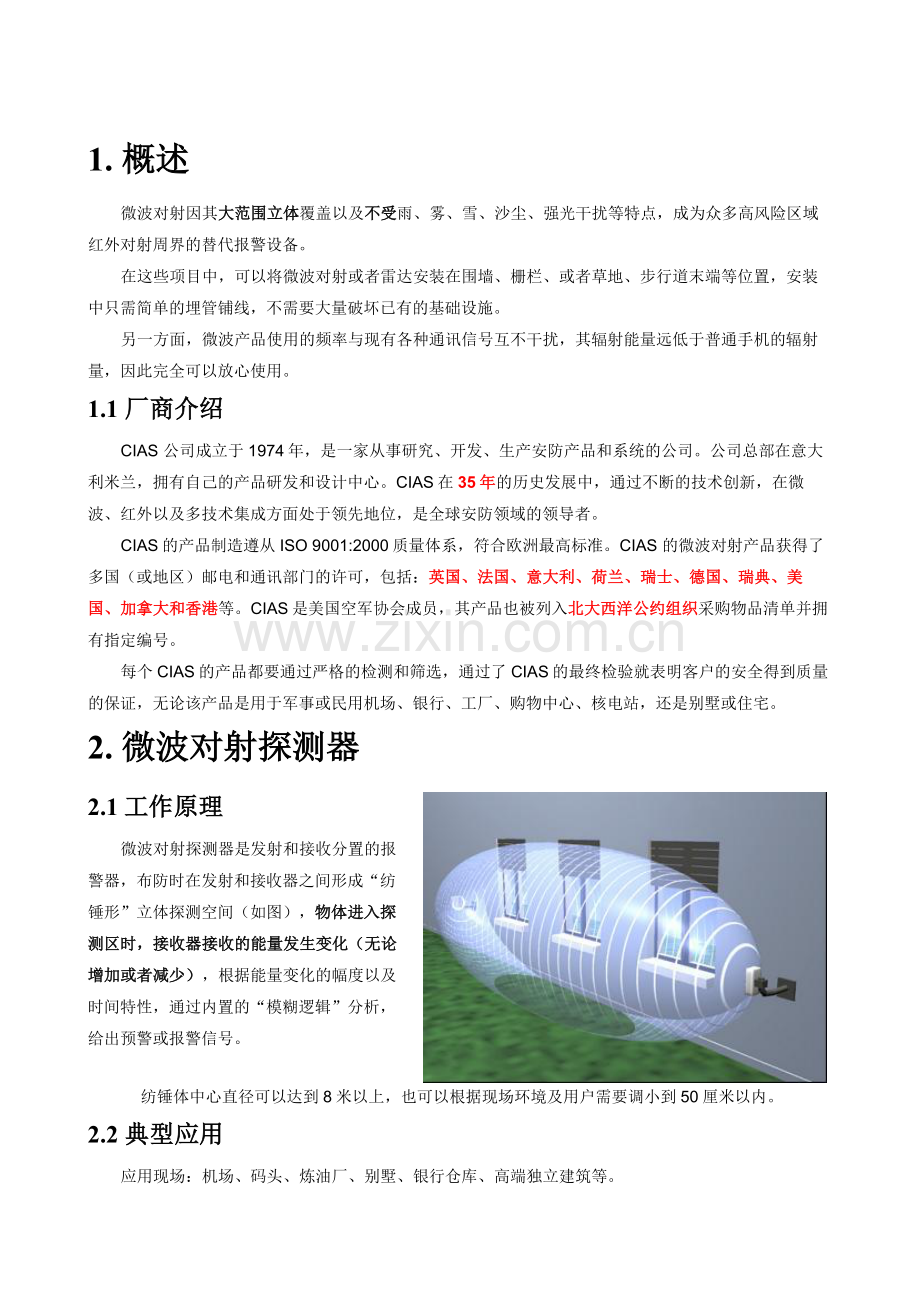

1. 概述
微波对射因其大范围立体覆盖以及不受雨、雾、雪、沙尘、强光干扰等特点，成为众多高风险区域红外对射周界的替代报警设备。
在这些项目中，可以将微波对射或者雷达安装在围墙、栅栏、或者草地、步行道末端等位置，安装中只需简单的埋管铺线，不需要大量破坏已有的基础设施。
另一方面，微波产品使用的频率与现有各种通讯信号互不干扰，其辐射能量远低于普通手机的辐射量，因此完全可以放心使用。
1.1 厂商介绍
CIAS 公司成立于1974年，是一家从事研究、开发、生产安防产品和系统的公司。公司总部在意大利米兰，拥有自己的产品研发和设计中心。CIAS在35年的历史发展中，通过不断的技术创新，在微波、红外以及多技术集成方面处于领先地位，是全球安防领域的领导者。
CIAS的产品制造遵从ISO 9001:2000质量体系，符合欧洲最高标准。CIAS 的微波对射产品获得了多国（或地区）邮电和通讯部门的许可，包括：英国、法国、意大利、荷兰、瑞士、德国、瑞典、美国、加拿大和香港等。CIAS是美国空军协会成员，其产品也被列入北大西洋公约组织采购物品清单并拥有指定编号。
每个CIAS的产品都要通过严格的检测和筛选，通过了CIAS的最终检验就表明客户的安全得到质量的保证，无论该产品是用于军事或民用机场、银行、工厂、购物中心、核电站，还是别墅或住宅。
2. 微波对射探测器
2.1工作原理
微波对射探测器是发射和接收分置的报警器，布防时在发射和接收器之间形成“纺锤形”立体探测空间（如图），物体进入探测区时，接收器接收的能量发生变化（无论增加或者减少），根据能量变化的幅度以及时间特性，通过内置的“模糊逻辑”分析，给出预警或报警信号。

纺锤体中心直径可以达到8米以上，也可以根据现场环境及用户需要调小到50厘米以内。
2.2 典型应用
应用现场：机场、码头、炼油厂、别墅、银行仓库、高端独立建筑等。
国内成功案例包括：上海外汇交易中心，国内印钞行业多个工厂，南京博物馆，国内多个核电厂等。
微波对射探测器的使用方式和红外对射（栅栏）相似，它可以落地安装，而且可以多对串接安装形成一个包围圈，用于保护整幢建筑。

微波对射探测也可以安装在墙面，利用其大范围覆盖的特点，只需安装1对就可以保护多扇门（或者窗户）。

微波对射探测器还可以安装在墙头，用于工厂、小区、独栋建筑的围墙（或者栅栏），防止翻墙侵入。

2.3 MANTA （曼塔）数字智能微波
A) 技术参数
MANTA(曼塔)有两个型号，射程分别是50米和80米，其他参数见下表：
MANTA曼塔
技术参数
探测器类型
数字智能户外微波对射
范围
50、80 米
天线
平板天线
频段
X-频段
可选频率
16 个
电源
13.8 Vdc
电耗
140 mA
反-遮蔽
可设定
报警输出
3个(RX)/2个(TX)
附加输出
RS-485接口（RX, TX)
工作温度
（-40 ~ +65） ℃
对准
同步音频+LED指示
电子对准
数字化高精度对准分析
重量
1.6 kg
外观尺寸
205 mm × 160 mm
外观颜色
灰色
系统管理
远程设置和调试（Wave-Test软件）

MANTA墙面安装图

B) 安装特性
(1) 常用13.8VDC供电，可在12V完全正常工作。
(2) 发射器和接收器都可以全方位旋转，可调节任意对准角度。
(3) 同步音频和LED灯帮助对准，可一个人完成两端的对准。
(4) 具有同步音频“行走测试”功能，可以真实感觉到探测范围和响应速度。
(5) 带有RS485接口，可通过电脑软件显示探测信号，帮助设置参数（如图）。

信号监测（WAVE TEST 软件）
C) 探测性能
(1) 探测范围：根据型号，射程分别为50米和80米，探测范围（立体纺锤直径）可分80档调节，从0.5米- 8米或12米（见下图）。
(2) 具有F.S.T.D. 功能（模糊边界物体识别），可剔除探测区两侧的干扰，形成椭圆形探测区域（见图）。
(3) 探测目标：利用“模糊逻辑”分析，可以探测到人走路、跑步前进，利用手和膝盖爬行、跳跃和腹部前进入现场的行为。

(4) 探测目标速度：为0 cm/sec到15m/sec。得益于反遮蔽功能，可探测极慢的移动。
(5) 误报率：在正常信噪比条件下为1次/年/对。
(6) 检测概率：体重为15kg以上的人直立或者用手和膝盖匍匐行进时，探测概率最小99％。
(7) 自检测：自动检测防拆开关状态，自动检测系统故障。
(8) 自适应：实时自动环境监测功能（现场温度，环境噪音等），接收器灵敏度随着环境变化而自动调节，因此能防止雨、雪、沙尘以及气温变化的影响。

MANTA的探测范围（可调）

D) 其他
(1) 美观的外形设计，独特的安装架，可防止剪线破坏。
(2) 通信接口，可以和系统软件(WAVE-TEST)连接，软件上可以读出现场的温度、信号波形，及探测器防拆开关状态及设置现场灵敏度。
(3) 辐射功率：符合WHO（世界卫生组织）的产品安全应用要求。
(4) 数字微波探测器有16个波段，可避免同现场多探测器之间的同频干扰。
(5) 探测器可储存现场100个报警事件及256个信号波形片段，可帮助工程师事后分析造成事件的起因，优化参数设置。

2.5 其它微波对射
CIAS公司还提供30、60、80米的ERMUSA系列模拟微波对射，它主要用于住宅别墅等现场。

ERMUSA实图

ERMUSA
参数
射程
30-80 米
天线
平板天线
频率
10GHZ
电源
13.8VDC
电耗
45mA
工作温度
-30°C/+60°C
频段
4
调制
ON-OFF
尺寸
125x125x50 mm
输出
报警/防拆

3. 数字定位雷达
3.1 工作原理
数字定位雷达是微波发射和接收集中在一起的探测器，它利用多普勒效应（微波经移动物体反射后波长发生变化）来探测移动的物体的。多普勒雷达的探测区域为椭圆锥形（或扇形）。

3.2 典型应用
应用现场：机场、码头、炼油厂、别墅、银行仓库、高端独立建筑等。
国内成功案例包括：别墅，国内多个核电厂等。

数字定位雷达可以单独使用，用于覆盖窗户、门洞等，一般安装在屋檐下或者门、窗的顶角上方。

数字定位雷达的另一个重要用途在于盲区覆盖，用于补充微波对射使用时产生的盲区。

3.3 MURENA（姆拉娜）数字定位雷达
A) 技术参数
姆拉娜按射程分为两种型号：12米普通型、12米幕帘型、24米，每种都分带RS485接口和不带RS485接口两种，具体参数如下：
MURENA
技术参数
探测器类型
数字定位雷达
范围
12米，24米
电源
13.8 Vdc
电耗
125 mA
报警输出
3个：报警、故障、防撬
附加输出
RS-485接口（只限plus型)
工作温度
（-40 ~ +65） ℃
水平张角
90°(普通型), 20°(幕帘型)，40°（24米）
垂直张角
40°(普通型), 90°(幕帘型)，20°（24米）
重量
0.5 kg
外观尺寸
175 mm × 175 mm × 115 mm
系统管理
远程设置和调试（Wave-Test软件，只限plus型）

B) 产品特性
(1) 完美的外观设计，采用聚碳酸酯外壳，防紫外、耐低温。
(2) 可选的安装后盖，可防止破坏电源线或信号线；可选的雨罩，更加方便安装。
(3) 常用13.8VDC供电，可在12V完全正常工作。
(4) 采用双频率多普勒雷达，可准确判断入侵者的位置，移动方向，体型大小等 。
(5) 详尽的动作分析，可以分析目标是否接近探头中，穿越或静止在探测区域。这些信息能使探头非常有效地区别真实的入侵和环境干扰。
(6) 具有近端信号屏蔽功能，这样可以避免如开窗等正常操作以及小动物的误报。

近端和远端的信号切除技术非常有用，比如在别墅应用中，可以设定中间的一段探测范围（如：2-4米），则主人推开窗户或者探头的动作不会产生误报，只有在窗下1-2米的企图入室才会报警，而远处（如：护栏外路边的行人或者车辆）也不产生误报。

近端信号切除以及探测目标尺寸技术能消除小动物引起的误报。

带有RS485接口的PLUS型产品，方便安装工程师通过电脑观察分析信号，进行模拟侵入测试，设定探测区域（精度1米）、运动物体大小、灵敏度等参数。
