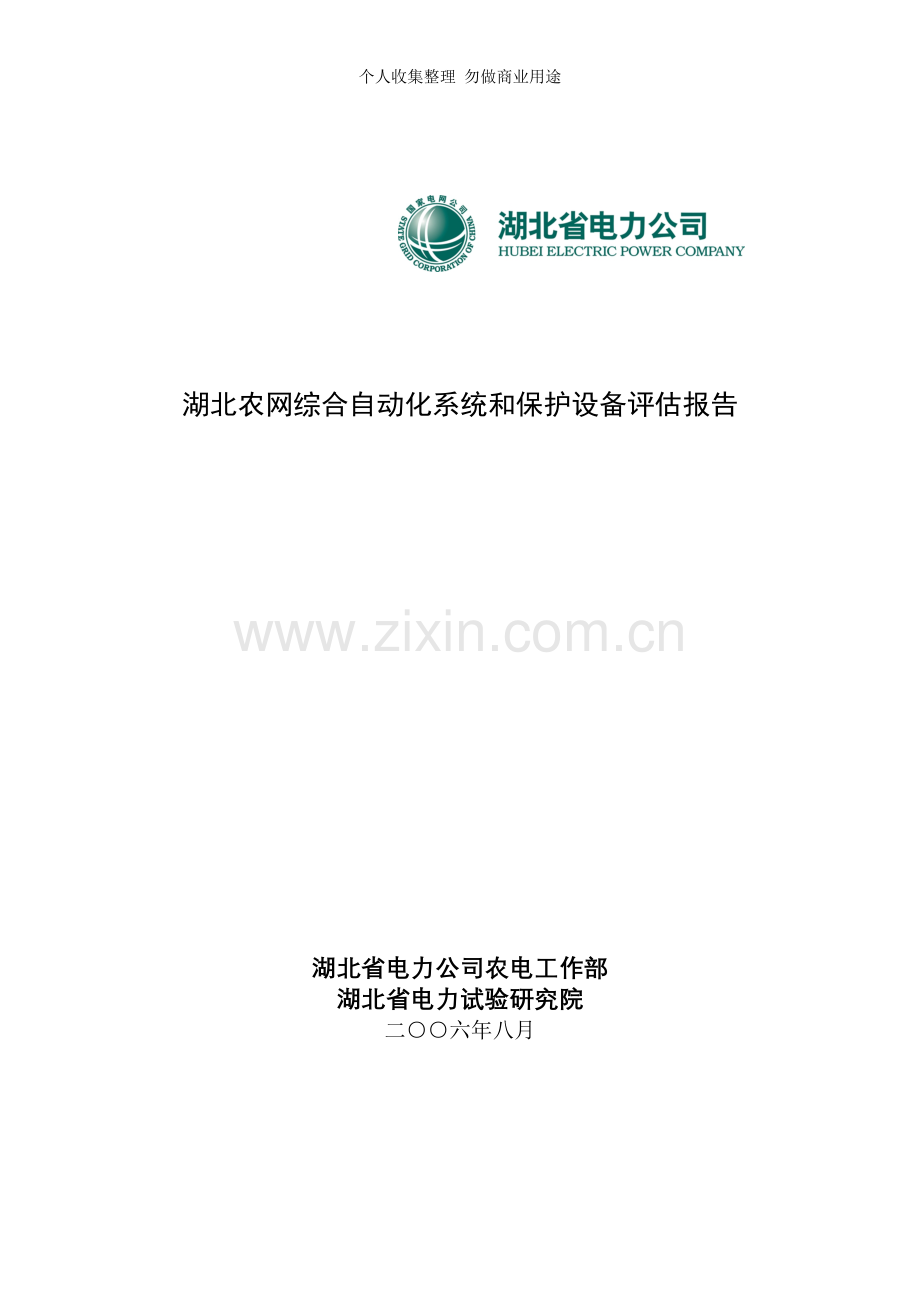

湖北农网综合自动化系统和保护设备评估报告

湖北省电力公司农电工作部
湖北省电力试验研究院
二○○六年八月

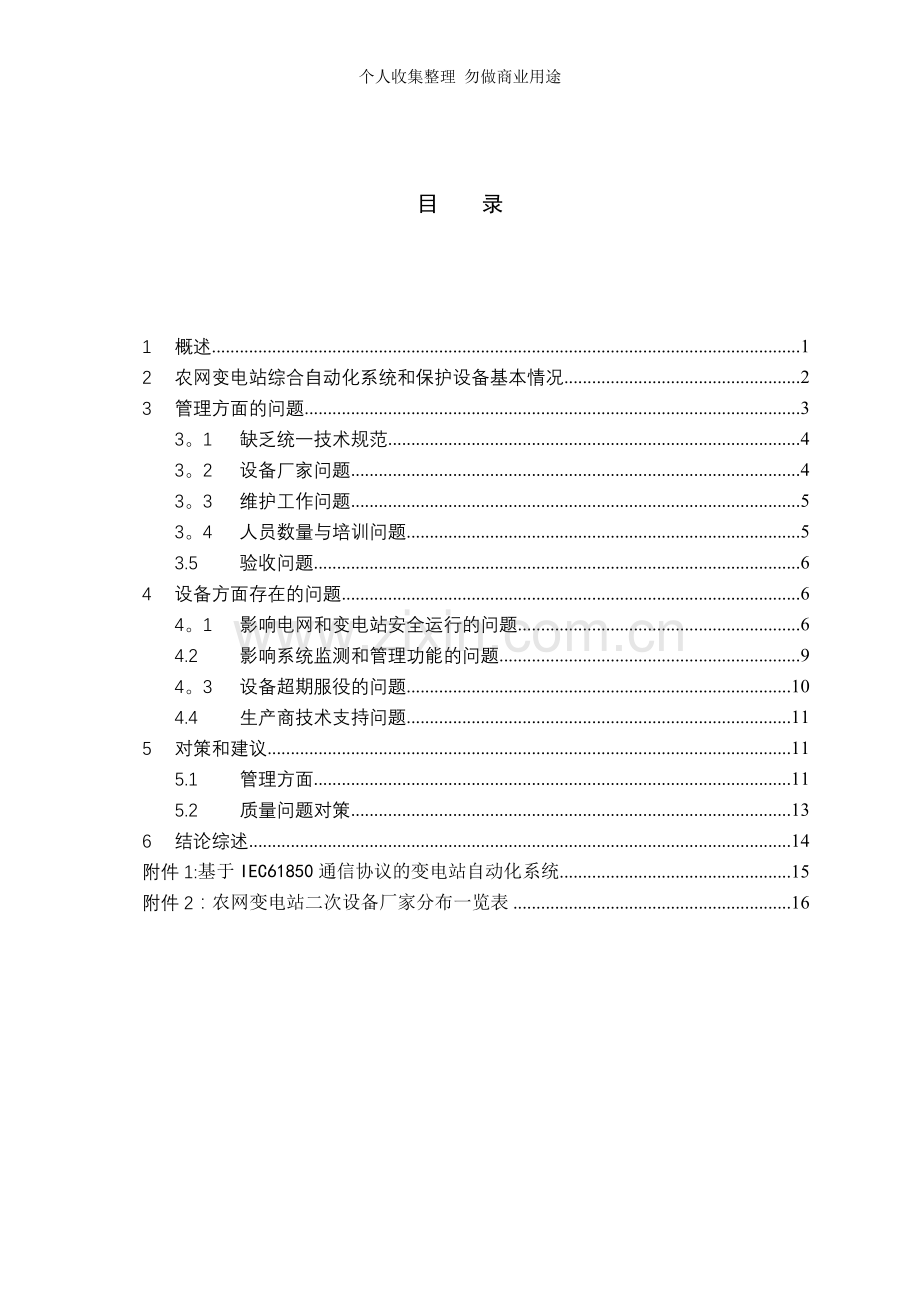

目 录

1 概述 1
2 农网变电站综合自动化系统和保护设备基本情况 2
3 管理方面的问题 3
3。1 缺乏统一技术规范 4
3。2 设备厂家问题 4
3。3 维护工作问题 5
3。4 人员数量与培训问题 5
3.5 验收问题 6
4 设备方面存在的问题 6
4。1 影响电网和变电站安全运行的问题 6
4.2 影响系统监测和管理功能的问题 9
4。3 设备超期服役的问题 10
4.4 生产商技术支持问题 11
5 对策和建议 11
5.1 管理方面 11
5.2 质量问题对策 13
6 结论综述 14
附件1:基于IEC61850通信协议的变电站自动化系统 15
附件2：农网变电站二次设备厂家分布一览表 16

湖北农网综合自动化系统和保护设备评估报告

1 概述
为加强农网设备管理,提高设备的健康水平和科技含量，针对湖北省农网经过最近几年的快速发展，特别是通过农网改造后，已形成的110kV、35kV为主体的输变电网络的现状，尤其是农网变电站综合自动化和保护的设备状况，有必要对农网的变电站综合自动化设备进行一次整体评估。通过设备评估对全省农网的变电站综合自动化系统和保护的安全性、经济性和技术先进性作出整体评价，有利于全面掌握设备的状况，更好地制定技术改造和技术进步的政策，有效地提高电网的安全性、经济性和技术先进性,达到建设坚强电网的目标。农网变电站综合自动化系统和保护设备的评估工作，是2006年度省公司重点调研课题之一。通过农网综合自动化系统和保护设备评估工作对全省农网的综合自动化系统和保护设备的现状作出全面的统计和分析,找出存在的问题，提出有针对性的管理对策和改造方案，对保障电网安全运行,有重点有步骤地完善和提高变电站综合自动化水平，提高全省变电站的无人值班化率,具有积极和重要的意义。
本次设备评估工作得到了各地市公司和试研院的大力配合。此次调研，较为全面地收集、整理了我省农网变电站及其在役综合自动化系统和保护设备的现状材料。为找出当前农网变电站，对电网安全运行存有隐患的在役综合自动化系统和保护设备，以及综合自动化系统和保护设备进行系统地评估、改造和完善工作打下了基础。
由于，变电站综合自动化技术以及其变电站无人值班运行方式，是通过近些年快速发展起来的。其中包含了多种集计算机技术、自动控制技术和通讯技术为一体的电力自动化装置,并且相关技术仍在迅速发展中。因此，管理、技术和生产维护上不可避免会产生一些问题。当前,从设备上主要表现在，型号繁杂、种类繁多;从运行维护方面反映出,产品质量良莠不齐,技术水平有较大差异，售后服务还存在不同的问题。
由此，通过此次调研，对收集资料的分析与评估，找出农网变电站及其综合自动化系统和保护设备，在设计、选型、招标、验收、运行以及维护等,诸多管理和技术环节中还有需要改进、完善和规范的地方，提出解决问题的对策和建议.下面从当前农网综合自动化系统和保护设备的基本情况、管理上存在的问题、综合自动化系统和保护设备存在的问题、对策和建议等几个方面进行叙述。

2 农网变电站综合自动化系统和保护设备基本情况
湖北农网近几年来，紧抓住农网改造和县城电网改造的机遇，依靠科技进步,加大农村电网建设和改造的力度，使得湖北农网取得了长足的发展，电网规模和科技含量都有了大幅度的提高,其中农网继电保护及自动化装置装备水平和运行水平也有了大幅度提高.
农网(直管部分）目前110kV变电站有230座,其中综自站145座；35kV变电站有543座,其中综自站312座.在我省农网110kV和35kV变电站中综自站所占比例,分别达到63。 ％和57.5%。农网继电保护正确动作率，由2000年的94.87%上升到98。75％。
变电站综合自动化方式是变电站保护和自动化发展的方向，其最大的特点是将站内当地监控功能、数据采集、远动功能以及数字保护信息结合为一个统一整体，完全取代传统的集中控制屏.在集控站建立集控自动化系统,运行人员集中在集控站，对各受控站进行遥信、遥控、巡控、维护和事故处理等。通过近些年的运行表明，变电站综合自动化比常规站（电磁式）方式和远动RTU(遥信、遥测、遥控、遥调）方式相比具备运行可靠,保护误动及拒动现象减少,有通信通道或通信网络能;变电站装设的各种一次、二次设备，能够准确发送、接收和转换各种控制和测量信号;各种电量和非电量变送器或传感器的测量精度、可靠性在允许范围内，能很好地实现对变电站五遥功能（遥信、遥测、遥控、遥调、遥视）.结合变电所无人值班的技术规模化地推广应用，变电站实现统一集中管理的模式给供电企业带来管理模式的变革，体现了管理工作专业化、集约化的优点：① 降低人力成本，减少了大量的运行值班人员，提高了劳动生产率。② 专业化的队伍巡视、维护,专业化的分工可集中使用高技能的人力资源。安全和经济效益是非常明显的，集中体现在提高了电网运行可靠性，进一步保障了系统安全,避免了人员的误操作，降低了成本,带动了供电企业技术创新和科技进步，变电站综合自动化系统大量的存储的历史数据，有利于开展电网运行分析，可为电网的发展和规划提供基础数据,是建设数字化电网的基础。个人收集整理，勿做商业用途本文为互联网收集，请勿用作商业用途

本次综合自动化系统和保护设备调研,包括湖北省农网13个地区的110kV和35kV的变电站。变电站的分布情况列表如下：
1. 110kV变电站
序号
地区
变电站数
综自站数
综自率
1
武汉(直管）
25
9
36％
2
鄂州
9
9
100。0％
3
黄冈（直管
22
4
18.6%
4
黄石
17
3
16。7%
5
荆门
15
9
60。0％
6
荆州
45
23
51.1%
7
十堰（郧西)
2
2
100。0％
8
随州
7
6
85。7%
9
咸宁（直管）
22
20
90.9％
10
襄樊(直管）
20
19
95％
11
孝感
22
20
90.9%
12
宜昌（直管）
24
21
87.5%
13
恩施（代管）
16
16
100。0%
总计：（直管)
245
166
67.8%

2. 35kV变电站
序号
地区
变电站数
综自站数
综自率
1
武汉（直管）
40
12
38。5%
2
鄂州
7
7
100。0％
3
黄冈（直管）
71
27
38。0%
4
黄石
1
1
100.0%
5
荆门
48
7
14。6%
6
荆州
134
47
35。1%
7
十堰（郧西）
10
10
100。0％
8
随州
28
28
100。0%
9
咸宁（直管)
39
33
84。6%
10
襄樊(直管）
73
59
81.6%
11
孝感
66
58
87。9%
12
宜昌（直管）
26
23
88.5％
13
恩施（代管）
77
72
93。5%
总计：（直管）
543
312
57。8%

3 管理方面的问题
变电站综合自动化技术是近些年来发展起来的,且发展速度较快、技术更新周期短（平均2～4年、特别是发展初期技术更新周期更短）,导致相关的各种技术标准和和管理规范根不上系统发展速度，加上变电站综合自动化技术应用上，目前是以厂商导向型为主，而非用户需求型为主,基本上是厂商生产什么产品,用户就用什么.上述问题，使得变电站综合自动化应用在新建、改造、运行维护等环节中,暴露出以下各种管理方面的问题：

3.1 缺乏统一技术规范
由于基础性的变电站综自技术规范、管理规范在省公司尚未统一或不齐全，已有的技术规范执行也不严格。省公司农电工作部在农网改造期间也曾颁发过《农网改造技术导则》、《农网变电站典型设计》和《农网设备技术条件》文件。但在变电站新建、改造、设备更新过程中，各应用单位和部门各自为政。对变电站综合自动化要求功能和技术条件不统一，导致不易全面的、客观地评价和筛选设备生产厂家;也致使不易向设备商较全面提出，符合无人值班和调度自动化的技术指标的相关要求;容易在变电站综自系统内留下不易解决的缺陷，影响电网的安全经济运行；同时，不利于系统运行维护和将来必要的升级改造(系统平滑升级和保护用户的投资)。

3.2 设备厂家问题
由于基础性的变电站综自技术规范未统一，特别是变电站综自技术应用的初期，由于技术更新速度较快，变电站综自技术未完全成熟。导致不易全面地、客观地评价和筛选设备生产厂家,衍生出的最大问题是：厂家多且杂（参见附件2，农网变电站二次设备厂家分布一览表）。设备更新换代快,生产厂商间技术力量、技术水平也确有差别,对售后服务和售后保障能力上差别也较大。加上目前各地区设备选用厂家过多、过滥，导致仅仅备品备件就不易保障，在既占用资金较多的同时，又不易满足生产维护的要求.
另外，设备厂家过多也带来人员培训的困难,造成设备管理单位和维护人员很难熟悉和掌握多个厂商差异很大的同类设备。导致部分设备的维护工作较大程度上只能依赖厂商。例如，某县十套综自系统，来自八个厂家。在目前维护人员相对紧缺的情况下，对提高人员生产维护效率极为不利.
下表详细列出了省农网12个地区(不包括恩施自治州），110kV和35kV变电站，综合自动化系统和保护设备生产商数目的统计结果：

序号
地市单位
厂家分布
厂家总数
110KV站
35KV站
1
鄂州供电公司
4
5
8
2
黄冈供电公司
6
16
18
3
黄石供电公司
8
0
8
4
荆门供电公司
7
4
8
5
荆州供电公司
11
13
16
6
十堰供电公司
2
4
6
7
随州供电公司
4
7
10
8
武汉供电公司
3
3
4
9
咸宁供电公司
7
9
11
10
襄樊供电公司
9
13
19
11
孝感供电公司
9
18
26
12
宜昌供电公司
5
5
9

3.3 维护工作问题
变电站综自技术（特别农网）更新速度快，衍生出的相应问题是设备配置原则、修、试、校等规程规定和都未能及时跟上。在强调维护人员工作责任心、执行反措到位、严守把关等问题的同时，也显现出管理工作、管理制度规范化的重要性.例如，作业指导书的制订、执行,以及相关的管理制度、管理流程等，还需要进一步完善。

3.4 人员数量与培训问题
修试校手段有限、人力缺乏是当前各公司不同程度存在维护人员数量不足的问题（即，根据设备单元应配置的人员数量和实际在编人员数量)，人员缺口较大。另一方面，由于技术的发展，变电站设备的技术集成量较以前大为提高,需要掌握多种专业技术的、高质量的现场维护人员。
另外,变电工区在承担辖区内变电站的相关新建、改造任务的同时,无人值班站工作量的重点也落在变电工区，人员工作任务重;加之各地区设备普遍选择厂家太多，引起维护量多且杂、人员培训和培训效率不足等多种问题。
由于上述多种因素,致使出现即使有培训计划、培训按排，也难以抽调出人员的现象。从而，加重了地区公司符合现场维护要求人员数量的短缺，区、县市公司能够胜任维护工作条件的人员就更少。
该类问题,解决起来实属不易,需要从人员安排、工作调配、计划安排、管理制度等等方面，综合考虑和完善,逐步加以缓解。

3.5 验收问题
目前在变电站综合自动化技术应用上,当前是以厂商导向型为主。即，基本上是厂商生产什么产品，用户就用什么;而非依据用户需求为主，因此，提出规范和完善的技术指标、技术功能要求是非常必要的。
由于,当前技术规范、验收规范、管理规范等，尚未完善。不易对设备选型，提出全面的、规范的技术要求以及验收办法。因此，对设备和系统从工厂测试、出厂验收，到现场试验和验收，直至现场稳定性试验等各个环节，尚需制订完善和有效地管理办法。

4 设备方面存在的问题

本次调研工作,以农网110kV和35kV变电站为主要对象,针对在役综合自动化系统和保护设备,主要归纳为二大类四个方面的问题。第一类，设备制造、设计存在缺陷，分为两方面：其一，主要是继电保护和测控的功能有缺陷，影响到电网和变电站安全运行；其二，主要是系统的监测和管理功能不完善，影响到调度自动化和变电站无人值班功能的实现。第二类，设备超期服役与保障问题,也分为两个方面，即：其三，农网综合自动化系统和保护设备超期服役，特别是保护装置的超期服役引起的多种问题，给电网的安全、经济运行带来隐患；其四,生产商技术支持(包括提供技术咨询、产品生命期内的现场服务、备品备件维修与保障等）方面存在的问题，当前农网直管变电站，涉及各类问题的站数汇总如下：
序号
问题类别
问题描述
问题站数
合计
110KV站
35KV站
1
4.1.1
影响安全运行
27
150
177
2
4.1。2
49
84
133
3
4。1。3
13
5
18
4
4。2
影响监测、管理
57
99
156
5
4。3
设备超期服役
11
40
51
6
4。4
缺乏技术支持
5
4
9

下面对上述四个方面的问题分别分类叙述。

4.1 影响电网和变电站安全运行的问题
该类问题是设备制造、设计存在缺陷的保护装置，主要是继电保护功能不完善、存在缺陷和安全隐患，影响保护的控制性能，不能满足可靠性、选择性、灵敏性和速动性的要求。主要原因是：设计结构存在缺陷，以及厂家过于节省成本,引起设备稳定性和可靠性低、系统互联兼容性差的问题，直接影响变电站安全运行,是亟待改造的变电站.主要表现为：
4.1.1 保护误动、拒动，程序死循环、保护元件误发信号、死机,采样精度不满足要求等。
序号
地市单位
问题站数
总数
110KV站
35KV站
1
鄂州供电公司
3
4
7
2
黄冈供电公司
2
25
27
3
黄石供电公司
2
0
2
4
荆门供电公司
6
3
9
5
荆州供电公司
0
8
8
6
十堰供电公司
0
0
0
7
随州供电公司
2
12
14
8
武汉供电公司
1
10
11
9
咸宁供电公司
3
11
14
10
襄樊供电公司
2
31
33
11
孝感供电公司
4
35
39
12
宜昌供电公司
2
11
13
站数统计
27
150
177

4.1.2 厂家早期微机保护(运行10年以上或者达到产品生命周期）装置，以及淘汰产品或常规保护（运行25年以上的）无备件（或，程序不能升级).如：阿继电气、保定继电器、南京恒星早期、国电南自(WXB-123型）、许继早期产品、许继四方等；另外,集成电路型、晶体管型的，如：许继、南自厂ABCD各型等。
序号
地市单位
问题站数
总数
110KV站
35KV站
1
鄂州供电公司
2
0
2
2
黄冈供电公司
5
6
11
3
黄石供电公司
8
0
8
4
荆门供电公司
4
26
30
5
荆州供电公司
14
24
38
6
十堰供电公司
0
0
0
7
随州供电公司
1
0
1
8
武汉供电公司
4
3
7
9
咸宁供电公司
2
3
5
10
襄樊供电公司
2
15
17
11
孝感供电公司
1
5
6
12
宜昌供电公司
6
2
8
站数统计
49
84
133

4.1.3 设备配置不合理，与站内其他设备接口困难.

序号
地市单位
问题站数
总数
110KV站
35KV站
1
鄂州供电公司
0
0
0
2
黄冈供电公司
1
1
2
3
黄石供电公司
1
0
1
4
荆门供电公司
0
3
3
5
荆州供电公司
4
0
4
6
十堰供电公司
0
0
0
7
随州供电公司
0
0
0
8
武汉供电公司
2
0
2
9
咸宁供电公司
0
0
0
10
襄樊供电公司
3
0
3
11
孝感供电公司
0
1
1
12
宜昌供电公司
2
0
2
站数统计
13
5
18

4.1.4 厂家技术力量弱，不能提供售后服务和技术支持
该类存在设备质量问题的装置和系统有：(主要厂商)
武汉星泰、长沙开元、西安开元、科兴达、河南思达、深圳振华、重庆新世纪、武汉爱劳、南京恒星(早期)、武汉联华(早期）、武汉国测110KV系统、北京科锐等。

4.2 影响系统监测和管理功能的问题
此类问题是设备制造、设计存在缺陷，影响无人值班和调度自动化功能的实现。主要表现有以下三点：
1. 系统的测量精度和信号的正确性，采集量不全,精度不够，响应时间不满足要求，测量和保护共用回路或通道等。
2. 远动误发信号，事件记录分辨率低，通信或远动单元接口不能满足要求,与其它智能装置接口不完善，（如直流系统、火灾报警系统、小电流接地选线系统、GPS时钟系统、微机五防系统等)。
3. 监控后台功能不全、不稳定、可靠性不高,系统后台易死机。
鉴于涉及变电站设备互联互通的通信规约正在发展、完善之中，目前，相关国际、国内标准尚不统一，厂家采用不同的规约导致诸多设备兼容问题。另外，由于有关国家标准中，允许用户自定义之处，现实上存在各厂家理解上的差异,也造成设备和系统的兼容困难.再者，由于设备质量问题引起误发信号、分辨率低、通信或远东接口不能满足要求，以及主要由于硬件问题，频繁导致系统死机的后台等。上述问题，不能满足变电站无人值班和调度自动化实用化的要求。

农网各地区存在此类问题的变电站分布如下:
序号
地市单位
问题站数
总数
110KV站
35KV站
1
鄂州供电公司
3
1
4
2
黄冈供电公司
5
27
32
3
黄石供电公司
4
0
4
4
荆门供电公司
5
17
22
5
荆州供电公司
4
4
8
6
十堰供电公司
2
10
12
7
随州供电公司
3
12
15
8
武汉供电公司
5
5
10
9
咸宁供电公司
3
3
6
10
襄樊供电公司
8
6
14
11
孝感供电公司
11
13
24
12
宜昌供电公司
4
1
5
站数统计
57
99
156

4.3 设备超期服役的问题
目前农网存在综合自动化系统和保护设备超期服役的现象，主要是保护设备的超期服役引起的多种问题，给电网的安全、经济运行带来隐患。
由于，对变电站设备要求能够长期运行，当前新技术的迅速发展，以及市场对生产商汰换的压力，导致各厂商对其产品（特别是继电保护装置采用微机技术后）更新换代和升级速度普遍加快，基本上产品技术更新周期为平均2～4年，产品的生命周期为平均8～10年。由此,带来运行维护、厂家技术支持、备品备件等等，诸多方面的问题。在此情形下，目前农网还有部分变电站采用运行达25年以上的常规保护装置和运行达10年及以上的早期微机保护装置，此类超期服役的设备，除了技术落后、运行维护工作量大以外，并且几乎到了无厂商备件可换的地步，的确不利于电网的安全和经济运行。同时也不能满足变电站综合自动化的要求。
农网超期服役问题的分布见下表：
序号
地市单位
问题站数
总数
110KV站
35KV站
1
鄂州供电公司
0
0
0
2
黄冈供电公司
1
1
2
3
黄石供电公司
0
0
0
4
荆门供电公司
3
18
21
5
荆州供电公司
7
16
23
6
十堰供电公司
0
0
0
7
随州供电公司
0
0
0
8
武汉供电公司
1
2
3
9
咸宁供电公司
1
0
1
10
襄樊供电公司
1
1
2
11
孝感供电公司
0
4
4
12
宜昌供电公司
0
1
1
站数统计
14
43
57

4.4 生产商技术支持问题
设备生产厂商的技术支持，包括提供技术咨询、产品生命期内的现场服务、备品备件维修与保障等方面。
农网变电站中各类二次设备和系统种类较多、数量很大、投用时间跨度长,其设备供应商和系统集成商也较为繁杂、良莠不齐.由于生产厂商之间技术力量和技术水平的差别，以及市场竞争的因素，一些设备供应厂商出现研发人员的流失、转产或倒闭;加上，厂商对产品更新换代和升级速度普遍加快。上述多种因素，致使一些设备无法得到生产商必要的技术支持，甚至备品备件也无法保障（或者说，无备件可换）。此类问题影响到变电站的安全运行,也急需解决。
序号
地市单位
问题站数
总数
110KV站
35KV站
1
黄冈供电公司
0
3
3
2
黄石供电公司
5
0
5
3
孝感供电公司
0
1
1
站数统计
5
4
9

另外,一些技术先进的进口保护设备集成商、代理商,不能很好的消化、吸收设备的先进专业技术，使其不能对进口设备很好地提供合乎现场要求的技术服务，代理商成为实质上的代销商。例如：SEL和GE保护装置的集成代理商。

5 对策和建议
5.1 管理方面
5.1.1 对农网变电站综合自动化的构成系统和设备的技术要求、验收、运行维护管理等，从几个方面的基础性规范进行完善；在省公司层面统一制定设备技术条件和要求、验收规范、运行维护管理制度。制定全省范围统一的变电站综合自动化的“二次设备典型设计、技术条件标准，技术协议”,应充分征求技术主管部门、技术单位、现场运行维护人员和生产厂家的意见，及时执行相应的反措和最新技术规程。
结合推广应用基于IEC61850通信协议的变电站自动化系统（参见附录一，基于IEC61850通信协议的变电站自动化系统)，建议国网公司、省公司对综自设备的功能规范、通讯规约、系统结构、外围接口等，进行统一要求：
1） 对继电保护和自动化装置(间隔层设备）应按“四统一”即：统一技术标准（含功能）、统一原理接线（应包含接口）、统一符号（含工作界面)、统一端子排布置(含安装尺寸）的要求。进行产品标准化,使各厂商的产品在设备单元一级具有互换性.
2） 对今后变电站新建和改造项目应逐步推广和应用基于IEC61850的变电站自动化系统。以改变变电站综合自动化没有统一通信标准和互操作性问题日益突出的现状，提高综自设备的兼容性和互操作性，为变电站综合自动化和变电站无人值班的普及和发展扫清障碍。
5.1.2 建议省公司，针对变电站综合自动化产品生产厂家，提高入围技术门槛；招标过程中，精选出产品厂家；制订技术协议格式条款，选用设备应选取实力强，技术过硬，服务优的厂家。如许继、南瑞、四方等厂家。对于质量差的一些综自设备尽快淘汰更换，逐步规范，减少厂家,以便互通互备。同时建议要求各入围厂家，在湖北设立提供技术服务和技术支持的网点。同时，建立一定规模的备品备件库.
5.1.3 针对变电站综合自动化系统和设备的新建和改造，建议在一个单位内仅可能减少供货厂商的数量,县公司最好选择一至两个厂家的设备；建议地公司选用三至四个厂家的设备，便于备品备件的保障和专业技术组织培训。
5.1.4 加强专业人员培训，提高自身技术业务素质，重视技术人才.综自通讯设备维护，要求人员注备较高的技术素，为了稳定、激励技术人才，应相应提高该技术岗位待遇.同规定上岗资格。对选定的和已有的设备与系统,强化维护人员的专业技术培训。
5.1.5 严把设备工厂试验、工厂验收试验和现场试验等关键质量点，加强设备全过程(设计、监造、安装、验收、运行、维护）各环节的管理工作和技术监督工作.对变电站综合自动化存在的技术问题，由省公司组织技术单位和专业技术人员及时开展调查，找出原因和拿出解决办法.还应加强同行业技术交流,提高专业技术水平和管理水平.
5.1.6 在变电站综自系统及其设备的招标过程中，加大技术标的比重,在设备订货时，要求综自设备厂提供相关元件、各类型板的质保年限及价格,并签订维护配件的价格标准。如：电源板只有5年寿命，且电源板对装置的可靠性很重要.如果不签订在维护中，设备升级换代，厂家要价太高，将增加生产维护费用。
5.1.7 在当前农网变电站综合自动化技术要求、验收、维护管理等规范尚未完善的情形下,对变电站增容改造及改扩建项目中，宜暂时采取选用与该站原设备厂商相同型号一致设备单元的办法，避免产生新的接口问题.

5.2 质量问题对策
5.2.1 农网4.1和4。4类问题对策
针对目前存在4.1和4。4节所述产品质量问题的110kV和35kV变电站，提出设备更新改造方案。该类问题涉及110kV变电站94座、35kV变电站243座，大约需要资金20472万元人民币。

5.2.2 农网4.3类问题对策
针对4。3节所述，有超期服役问题的110kV变电站（特别是运行25年以上常规站），优先进行更新改造。
该类问题，以解决110kV站和枢纽站、中转站，35kV和终端站的顺序进行。解决此项问题,涉及110kV变电站11座、35kV变电站40座，大约需要资金3995万元人民币。

5.2.3 农网4。2类问题对策
针对4。2节叙述，存在监视、管理功能缺陷问题的变电站，以改造为主。其中，以解决和满足无人值班功能为主。改造中保证设备与系统生产商的同一性,避免多家设备间接口困难的问题.如果全部改造，涉及110kV变电站57座、35kV变电站99座，大约需要资金5227万元人民币。

解决农网直管各地区的110kV和35kV变电站，存在的设备问题所需资金分类汇总表如下:

地区单位
110KV站需投资（万元）
35KV站需投资（万元）
合计
4。1/4。4
4。2
4.3
4。1/4。4
4。2
4。3
鄂州供电公司
890
90
0
260
30
0
1270
黄冈供电公司
399
255
65
1043
356
45
2163
黄石供电公司
1470
330
0
0
0
0
1800
荆门供电公司
1010
105
360
1710
800
1020
5005
荆州供电公司
1755
155
660
1630
95
1145
5440
十堰供电公司
0
82
0
0
310
0
392
随州供电公司
376
325
170
840
370
0
2081
武汉供电公司
1120
800
0
847
320
75
3162
咸宁供电公司
285
22
40
540
38
0
925
襄樊供电公司
518
56
150
2339
75
55
3193
孝感供电公司
377
224
0
1346
250
150
2347
宜昌供电公司
929
64
0
788
75
60
1916
全省合计
9129
2508
1445
11343
2719
2550
29694

6 结论综述

本次农网设备评估，对全省农网的综合自动化系统和保护设备的基本状况作出了一个整体评价，有利于全面掌握设备的状况。但由于时间较短,收资面仅限于湖北农网范围，与全国其它省份横向比较的数据（特别是同一口径的数据无法得到).继电保护运行数据仅限于统计继电保护正确动作率,没有对厂商的各型号综合自动化系统和保护设备的分项统计，很难对各厂商的各型号产品和设备状况提供量化的评估。
本次调研作为公司重点调研课题，目的性较强。各各市公司为解决相关问题和争取项目和投资意愿比较迫切，导致部分评估结果，特别是改造投资总额数据有些失真。虽然通过我们部分修改，但由于不能逐个变电站核实，因此可能还存在个别数据失真的情况。但不影响农网综合自动化系统和保护设备评估工作,对全省农网的综合自动化系统和保护设备的现状作出全面的统计和分析的整体结论。并提出有针对性的管理对策和改造方案,对保障电网安全运行，有重点有步骤地完善和提高变电站综合自动化水平，提高全省变电站的无人值班化率，具有积极和重要的意义.

附件1:基于IEC61850通信协议的变电站自动化系统

基于IEC61850通信协议的变电站自动化系统，是指遵循IEC61850系统原理，全面采用IEC61850通信协议的变电站自动化系统。IEC61850是全面规范变电站自动化通信体系的最新国际标准，构建了完整的分层通信体系，采用面向对象的方法，从变电站、装置、通信等各个角度为站内所有智能电子设备建立可扩展的信息模型和服务模型，并为这些模型建立抽象通信服务接口（ACSI），针对不同的通信要求，将这些ACSI分别映射到相应的通信协议，包括制造报文规范（MMS)、以太网链路层协议(802。3）、简单网络时间协议（SNTP)等等，实现了变电站自动化应用技术与通信技术的相互独立。IEC61850采用XML作为统一的配置描述语言，有助于提高自动化设备间的互操作性和自描述能力.上述特点,为各种分布式功能和自动化技术的组合应用创造了条件，从而使构建真正意义上的综合自动化系统成为可能。IEC61850制订期间，国际主流制造商和知名咨询机构,投入大量的人力、物力、财力，对IEC61850的理论体系和实现技术，进行了大量的论证和试验,一方面证明了IEC61850的先进可靠，另一方面也使这些制造商有条件近乎与标准同步推出相应的产品。国外试用IEC61850过程中，同时进行了电子式电流、电压互感器与变电站二次设备的集成试验，取得了良好效果。国外同行的工作，为IEC61850在中国的应用提供了有益的借鉴作用。本文为互联网收集,请勿用作商业用途文档为个人收集整理,来源于网络
目前，IEC60870系列标准(远动设备及系统），包括用于变电站与控制中心通信的101、104规约和保护与监控系统通信的103规约,是本行业公认的主流通信标准。但是,随着技术的发展，越来越多的智能电子设备应用于变电站，互操作性问题日益突出,在IEC61850出台之前，变电站自动化系统处于没有统一通信标准的状态,已成为变电站自动化发展的巨大障碍。另一方面，随着嵌入式技术的广泛应用，越来越多的自动化设备具备了以太网接口，多方研究的电子式电流、电压互感器也即将进入实用阶段，为基于IEC61850的变电站自动化系统在国内的应用提供了客观技术条件。
国内对基于IEC61850的变电站自动化系统研发主要有自主研发和消化吸收再创新两种模式.2004年底国调中心牵头组织国内九家单位启动了国内互操作试验工作，至今已成功进行了多次互操作试验。
在用户和厂家的共同推动下,基于IEC61850的变电站自动化系统技术已具备应用条件。

- 18 -
附件2：农网变电站二次设备厂家分布一览表

序号
厂家名称
使用地区数
使用站数统计
总使用站数
110kV
35kV
1
阿继电气
7
8
9
17
2
保定继电器
2
1
1
2
3
保定冀奥
2
0
2
2
4
北京电研
1
0
2
2
5
北京华源
1
0
6
6
6
北京四方
7
16
8
24
7
长沙开元
1
1
0
1
8
电科院
1
0
2
2
9
东方电子
7
13
4
17
10
广州三川
1
1
0
1
11
国电南瑞
1
1
0
1
12
国电南自
6
9
3
12
13
杭州博瑞
1
1
0
1
14
河北保定
1
0
4
4
15
河北电力
3
0
4
4
16
河南思达
10
11
14
25
17
湖南平江
1
1
0
1
18
江苏光大
1
0
1
1
19
科林
1
0
1
1
20
科兴达
3
2
2
4
21
柳州开关厂
1
1
0
1
22
鲁能集成
1
0
1
1
23
南京电研
2
1
2
3
24
南京恒星
7
7
41
48
25
南京力导
1
0
1
1
26
南京南瑞
2
8
0
8
27
南京四方
1
1
0
1
28
南瑞城乡
1
0
1
1
29
南自新电
1
2
1
3
30
平江电器
1
3
0
3
31
上海电器厂
2
1
1
2
32
上海申瑞
1
1
0
1
33
上海新华
1
0
1
1
34
深圳南瑞
1
1
0
1
35
深圳振华
5
2
12
14
36
沈阳和光
2
0
2
2
37
苏州
1
0
2
2
38
武汉爱劳
1
0
1
1
39
武汉国测
8
5
43
48
40
武汉联华
8
2
24
26
41
武汉星泰
7
0
32
32
42
武控
1
0
1
1
43
西安开元
1
0
2
2
44
许继电气
12
73
187
260
45
许继四方
1
1
0
1
46
茵泰莱
1
0
1
1
47
重庆新世纪
4
0
5
5
48
珠海威翰
4
1
3
4
49
自产
2
0
5
5
