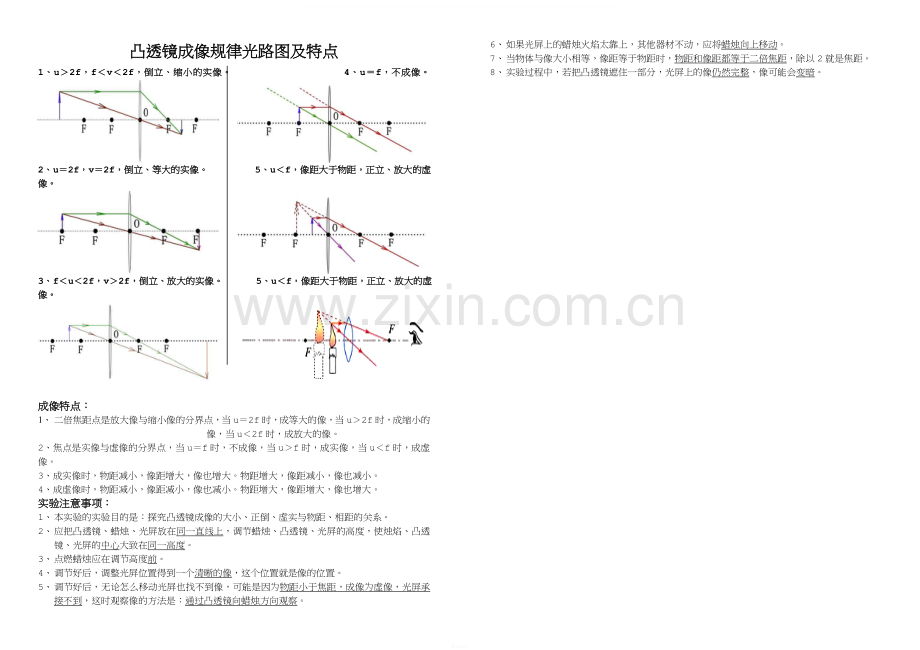

凸透镜成像规律光路图及特点
1、u＞2f，f＜v＜2f，倒立、缩小的实像。 4、u＝f，不成像。
2、u＝2f，v＝2f，倒立、等大的实像。 5、u＜f，像距大于物距，正立、放大的虚像。

3、f＜u＜2f，v＞2f，倒立、放大的实像。 5、u＜f，像距大于物距，正立、放大的虚像。

成像特点：
1、 二倍焦距点是放大像与缩小像的分界点，当u＝2f时，成等大的像，当u＞2f时，成缩小的
像，当u＜2f时，成放大的像。
2、焦点是实像与虚像的分界点，当u＝f时，不成像，当u＞f时，成实像，当u＜f时，成虚像。
3、成实像时，物距减小，像距增大，像也增大。物距增大，像距减小，像也减小。
4、成虚像时，物距减小，像距减小，像也减小。物距增大，像距增大，像也增大。
实验注意事项：
1、 本实验的实验目的是：探究凸透镜成像的大小、正倒、虚实与物距、相距的关系。
2、 应把凸透镜、蜡烛、光屏放在同一直线上，调节蜡烛、凸透镜、光屏的高度，使烛焰、凸透镜、光屏的中心大致在同一高度。
3、 点燃蜡烛应在调节高度前。
4、 调节好后，调整光屏位置得到一个清晰的像，这个位置就是像的位置。
5、 调节好后，无论怎么移动光屏也找不到像，可能是因为物距小于焦距，成像为虚像，光屏承接不到，这时观察像的方法是：通过凸透镜向蜡烛方向观察。
6、 如果光屏上的蜡烛火焰太靠上，其他器材不动，应将蜡烛向上移动。
7、 当物体与像大小相等，像距等于物距时，物距和像距都等于二倍焦距，除以2就是焦距。
8、 实验过程中，若把凸透镜遮住一部分，光屏上的像仍然完整，像可能会变暗。
