1 4.5.1 切换正常流程
同频切换同时支持同eNodeB切换，同MME的异eNodeB切换，跨MME的异eNodeB切换场景。对于后两种场景依据eNodeB间是否建立X2接口，切换信令流程略有不同。

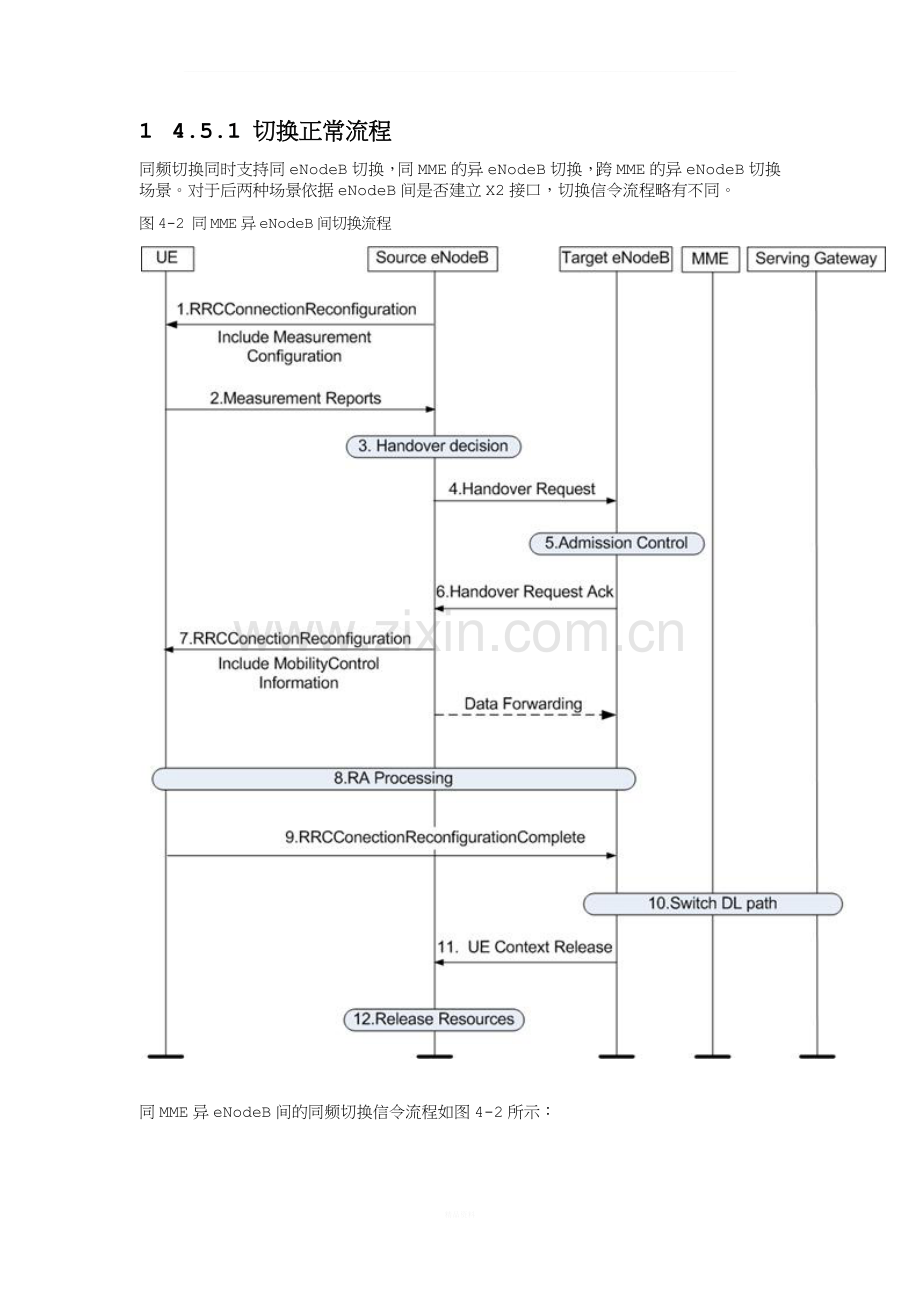

图4-2 同MME异eNodeB间切换流程

同MME异eNodeB间的同频切换信令流程如图4-2所示：

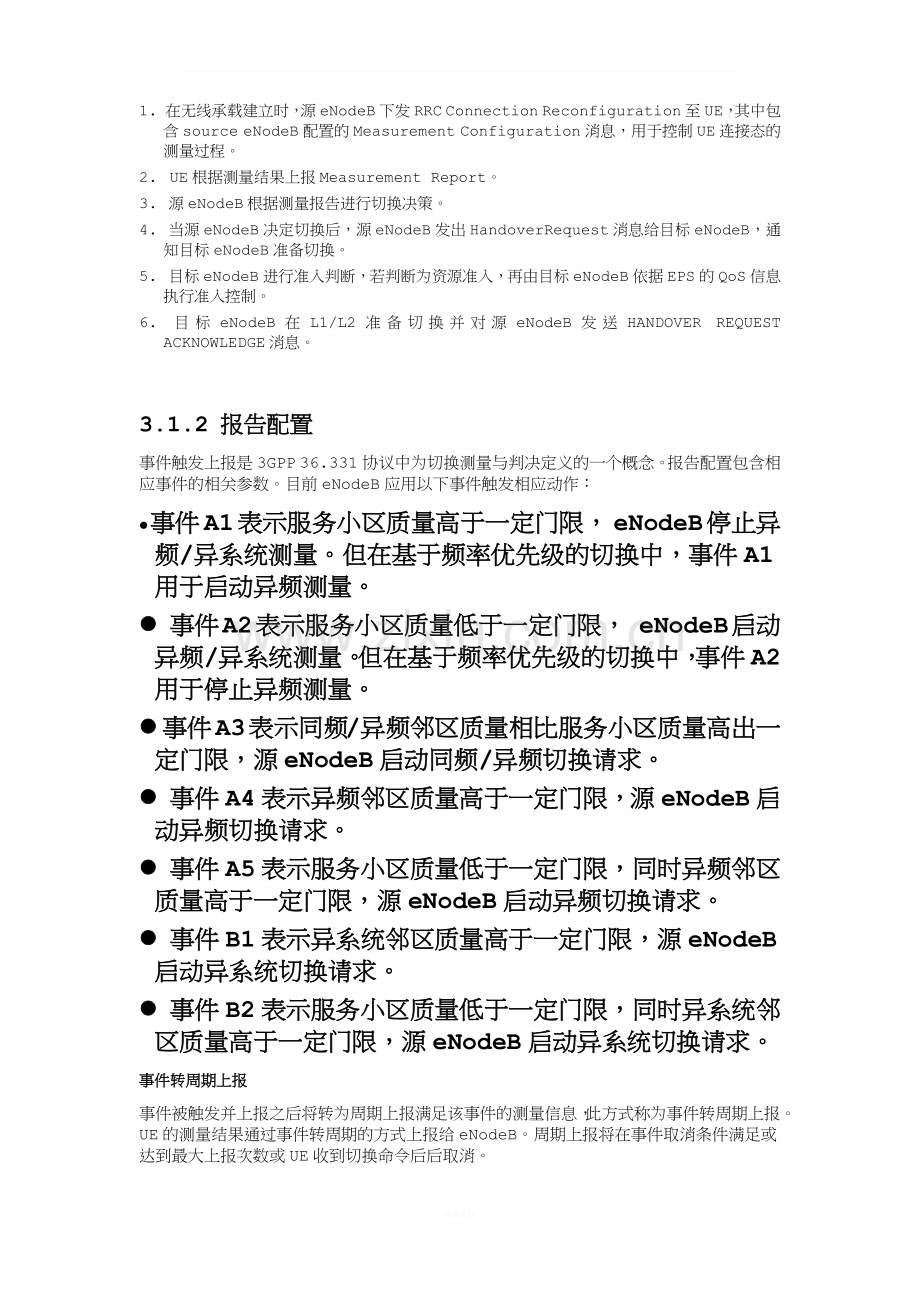

1.   在无线承载建立时，源eNodeB下发RRC Connection Reconfiguration至UE，其中包含source eNodeB 配置的Measurement Configuration消息，用于控制UE连接态的测量过程。
2.   UE根据测量结果上报Measurement Report。
3.   源eNodeB根据测量报告进行切换决策。
4.   当源eNodeB决定切换后，源eNodeB发出HandoverRequest消息给目标eNodeB，通知目标eNodeB准备切换。
5.   目标eNodeB进行准入判断，若判断为资源准入，再由目标eNodeB依据EPS的QoS信息执行准入控制。
6.   目标eNodeB在L1/L2准备切换并对源eNodeB发送HANDOVER REQUEST ACKNOWLEDGE消息。

3.1.2 报告配置
事件触发上报是3GPP 36.331协议中为切换测量与判决定义的一个概念。报告配置包含相应事件的相关参数。目前eNodeB应用以下事件触发相应动作：
l 事件A1表示服务小区质量高于一定门限， eNodeB停止异频/异系统测量。但在基于频率优先级的切换中，事件A1用于启动异频测量。
l 事件A2表示服务小区质量低于一定门限， eNodeB启动异频/异系统测量。但在基于频率优先级的切换中，事件A2用于停止异频测量。
l 事件A3表示同频/异频邻区质量相比服务小区质量高出一定门限，源eNodeB启动同频/异频切换请求。
l 事件A4表示异频邻区质量高于一定门限，源eNodeB启动异频切换请求。
l 事件A5表示服务小区质量低于一定门限，同时异频邻区质量高于一定门限，源eNodeB启动异频切换请求。
l 事件B1表示异系统邻区质量高于一定门限，源eNodeB启动异系统切换请求。
l 事件B2表示服务小区质量低于一定门限，同时异系统邻区质量高于一定门限，源eNodeB启动异系统切换请求。
事件转周期上报
事件被触发并上报之后将转为周期上报满足该事件的测量信息，此方式称为事件转周期上报。UE的测量结果通过事件转周期的方式上报给eNodeB。周期上报将在事件取消条件满足或达到最大上报次数或UE收到切换命令后后取消。
事件转周期上报方式有如下作用：
l 可有效防止因测量报告的遗失或内部处理流程的失败对切换造成影响。
l 对于准入拒绝，可以起到重试的作用。
l 测量报告中，邻区可能一次报不完。并且随着UE的移动，会上报不同的邻区，通过事件转周期可以得到比较完整的测量结果。

4.2.2 事件A3的触发（LST INTRAFREQHOGROUP）
同频切换通过事件A3触发，且事件上报方式采用事件转周期的上报方式。
事件A3的触发，即邻区质量高于服务小区一定偏置值。参照3GPP协议36.331规定事件A3的判决公式。
触发条件：Mn+Ofn+Ocn-Hys>Ms+Ofs+Ocs+Off
公式中的变量有如下定义：
l Mn是邻区测量结果。
l Ofn是邻区频率的特定频率偏置，由参数QoffsetFreq决定，此参数在测量控制消息的测量对象中下发。
l Ocn是邻区的特定小区偏置，由参数CellIndividualOffset决定。当该值不为零，此参数在测量控制消息中下发；否则当该值为零时不下发，公式计算时默认取值为0。eNodeB将根据小区负载情况临时修改邻区与服务小区的CIO，触发基于负载的同频切换。
l Ms是服务小区的测量结果。
l Ofs是服务小区的特定频率偏置，由参数QoffsetFreq决定，此参数在测量控制消息的测量对象中下发。
l Ocs是服务小区的特定小区偏置，由参数CellSpecificOffset决定。此参数在测量控制消息中下发。
l Hys是事件A3迟滞参数，由参数IntraFreqHoA3Hyst决定，在测量控制消息中下发。
l Off是事件A3偏置参数，由参数IntraFreqHoA3Offset决定。该参数针对事件A3设置，用于调节切换的难易程度，该值与测量值相加用于事件触发和取消的评估。此参数在测量控制消息的测量对象中下发，可取正值或负值，当取正值时，此时增加事件触发的难度，延缓切换；当取负值时，此时降低事件触发的难度，提前进行切换。
事件A2触发异频测量（LST INTERFREQHOGROUP）
在基于覆盖的异频切换中，事件A2用于异频测量的触发，表示服务小区的质量已经低于一定门限值。当事件A2满足上报条件并上报eNodeB后，将触发异频测量配置的下发。3GPP TS 36.331中，事件A2的判决公式如下。
触发条件：Ms+Hys<Thresh
公式中的变量由如下定义：
l Ms是服务小区的测量结果。
l Hys是事件A2迟滞参数，由参数InterFreqHoA1A2Hyst决定。
事件A1停止异频测量
在基于覆盖的异频切换中，事件A1用于停止异频测量，表示服务小区的质量已经高于一定门限值。当事件A1满足上报条件并上报eNodeB后，将触发异频测量的停止。3GPP协议36.331中事件A1的判决公式如下。
触发条件：Ms-Hys>Thresh
公式中的变量由如下定义：
l Ms是服务小区的测量结果。
l Hys是事件A1迟滞参数，由参数InterFreqHoA1A2Hyst决定。
事件A4的触发
事件A4的触发，即邻区质量高于一定门限值。参照3GPP协议36.331规定的事件A4判决公式如下。
触发条件：Mn+Ofn+Ocn-Hys>Thresh
公式中的变量有如下定义：
l Mn是邻区测量结果。
l Ofn是邻区频率的特定频率偏置，由参数QoffsetFreq决定，此参数在测量控制消息的测量对象中下发。
l Ocn是邻区的特定小区偏置，由参数CellIndividualOffset决定。当该值不为零，此参数在测量控制消息中下发；否则当该值为零时不下发，公式计算时默认取值为0。
l Hys是事件A4迟滞参数，由参数InterFreqHoA4Hyst决定，在测量控制消息中下发。
l 事件A4的时间迟滞由参数InterFreqHoA4TimeToTrig设置。邻区质量在Time to Trigger（InterFreqHoA4TimeToTrig）的时间内一直高于任一门限值，并满足事件的上报条件，将上报事件A4。

3.3.3 切换失败后的RRC连接重建
当切换失败后，UE将自动进行RRC连接重建：UE先进行小区选择，再对所选小区发起RRC连接重建过程。eNodeB通过判断是否有该UE的context，对发起RRC连接重建请求的UE进行重建判决。若UE获得eNodeB侧准许消息，UE将接入所选择小区，有效减少由于切换失败而带来的掉话。按照3GPP协议36.331，只有prepared cell才可能有该UE的上下文，prepared cell所属的eNodeB通过判断该UE上下文内容，准许UE的RRC连接重建请求，其他小区对其RRC连接重建请求进行拒绝。
5.3.1 RRC连接重建触发条件
UE在如下几种情况会触发RRC连接重建：
l 检测到无线链路失败
l 切换失败
l 从E-UTRAN向异系统网络切换失败时
l 从底层收到了完整性检查失败指示
l RRC连接重配置失败
在满足如下任一条件时，UE认为检测到无线链路失败：
l 定时器T310超时
l 随机接入失败且定时器T300、T301、T304（T304ForEutran、T304ForGeran）或者T311都未运行时
l RLC达到最大重传次数
RRC连接重建成功后，SRB1可以被恢复，其他无线承载不进行恢复。
eNodeB处理RRC连接重建将会重配置SRB1，并重新开始此无线承载上的数据传输。
定时器 310
MO
UE定时器常量信息
参数 ID
T310
参数名称
定时器 310
所属网元
eNodeB
所属命令
MOD UETIMERCONST
LST UETIMERCONST
含义
该参数表示定时器310的时长，参见3GPP TS 36.331。
UE在检测到物理层故障时，启动该定时器。
在定时器超时前，如果UE检测到物理层故障恢复，或者触发切换流程，或者UE发起连接重建流程，则停止该定时器。
定时器超时后，如果没有激活安全模式，UE进入RRC_IDLE态；否则，发起连接重建流程。
是否主键
否
是否必配
否
是否动态属性
否
特性编号
LBFD-001001 / TDLBFD-001001
LBFD-002009 / TDLBFD-002009
特性名称
3GPP R8 Specifications
Broadcast of system information
参数值类型
枚举数值类型
界面取值范围
MS0_T310(0毫秒), MS50_T310(50毫秒), MS100_T310(100毫秒), MS200_T310(200毫秒), MS500_T310(500毫秒), MS1000_T310(1000毫秒), MS2000_T310(2000毫秒)
枚举编号/比特位
MS0_T310~0, MS50_T310~1, MS100_T310~2, MS200_T310~3, MS500_T310~4, MS1000_T310~5, MS2000_T310~6
单位
毫秒
实际取值范围
MS0_T310, MS50_T310, MS100_T310, MS200_T310, MS500_T310, MS1000_T310, MS2000_T310
缺省值
MS1000_T310(1000毫秒)
建议值
MS1000_T310(1000毫秒)
初始值来源
缺省值/建议值
影响范围
UE定时器常量信息
参数关系
无
可读/可写
可读可写
修改是否中断业务
否 (且不影响空闲模式UE)
业务中断范围
不涉及
业务中断时间（min）
不涉及
修改注意事项
无
修改生效方式
修改本参数对设备无影响
对无线网络性能的影响
无
引入版本
V100R001C00
属性
无线
定时器 300
MO
UE定时器常量信息
参数 ID
T300
参数名称
定时器 300
所属网元
eNodeB
所属命令
MOD UETIMERCONST
LST UETIMERCONST
含义
该参数表示定时器300的时长，参见3GPP TS 36.331。
UE在发送RRCConnectionRequest时启动此定时器。
定时器超时前，收到RRCConnectionSetup或者RRCConnectionReject后关闭此定时器。
定时器超时后，UE直接进入RRC_IDLE态。
是否主键
否
是否必配
否
是否动态属性
否
特性编号
LBFD-001001 / TDLBFD-001001
LBFD-002009 / TDLBFD-002009
特性名称
3GPP R8 Specifications
Broadcast of system information
参数值类型
枚举数值类型
界面取值范围
MS100_T300(100毫秒), MS200_T300(200毫秒), MS300_T300(300毫秒), MS400_T300(400毫秒), MS600_T300(600毫秒), MS1000_T300(1000毫秒), MS1500_T300(1500毫秒), MS2000_T300(2000毫秒)
枚举编号/比特位
MS100_T300~0, MS200_T300~1, MS300_T300~2, MS400_T300~3, MS600_T300~4, MS1000_T300~5, MS1500_T300~6, MS2000_T300~7
单位
毫秒
实际取值范围
MS100_T300, MS200_T300, MS300_T300, MS400_T300, MS600_T300, MS1000_T300, MS1500_T300, MS2000_T300
缺省值
MS200_T300(200毫秒)
建议值
MS200_T300(200毫秒)
初始值来源
缺省值/建议值
影响范围
UE定时器常量信息
参数关系
无
可读/可写
可读可写
修改是否中断业务
否 (且不影响空闲模式UE)
业务中断范围
不涉及
业务中断时间（min）
不涉及
修改注意事项
无
修改生效方式
修改本参数对设备无影响
对无线网络性能的影响
无
引入版本
V100R001C00
属性
无线
系统内切换T304定时器
MO
UE控制定时器配置
参数 ID
T304ForEutran
参数名称
系统内切换T304定时器
所属网元
eNodeB
所属命令
MOD RRCCONNSTATETIMER
LST RRCCONNSTATETIMER
含义
该参数表示系统内切换时使用的定时器T304的时长。如果UE在该时长内无法完成对应的切换过程，则进行相应的资源回退，并发起RRC连接重建过程。
是否主键
否
是否必配
否
是否动态属性
否
特性编号
LBFD-002018 / TDLBFD-002018
LBFD-00201803 / TDLBFD-00201803
特性名称
Mobility Management
Cell Selection and Re-selection
参数值类型
枚举数值类型
界面取值范围
ms50(50), ms100(100), ms150(150), ms200(200), ms500(500), ms1000(1000), ms2000(2000)
枚举编号/比特位
ms50~0, ms100~1, ms150~2, ms200~3, ms500~4, ms1000~5, ms2000~6
单位
毫秒
实际取值范围
ms50, ms100, ms150, ms200, ms500, ms1000, ms2000
缺省值
ms500(500)
建议值
ms500(500)
初始值来源
缺省值/建议值
影响范围
UE控制定时器配置
参数关系
无
可读/可写
可读可写
修改是否中断业务
否 (且不影响空闲模式UE)
业务中断范围
不涉及
业务中断时间（min）
不涉及
修改注意事项
无
修改生效方式
修改本参数对设备无影响
对无线网络性能的影响
对于T304ForEutran定时器，如果UE在该时长内无法完成对应的E-UTRAN内切换过程，则进行相应的资源回退，并发起RRC连接重建过程。
引入版本
V100R001C00
属性
无线
1 定时器 311
MO
UE定时器常量信息
参数 ID
T311
参数名称
定时器 311
所属网元
eNodeB
所属命令
MOD UETIMERCONST
LST UETIMERCONST
含义
该参数表示定时器311的时长，参见3GPP TS 36.331。
UE在发起RRC连接重建流程时启动该定时器。
定时器超时前，如果UE选择了一个EUTRAN小区或者异系统小区后，停止此定时器。
定时器超时后，UE进入RRC_IDLE态。
是否主键
否
是否必配
否
是否动态属性
否
特性编号
LBFD-001001 / TDLBFD-001001
LBFD-002009 / TDLBFD-002009
特性名称
3GPP R8 Specifications
Broadcast of system information
参数值类型
枚举数值类型
界面取值范围
MS1000_T311(1000毫秒), MS3000_T311(3000毫秒), MS5000_T311(5000毫秒), MS10000_T311(10000毫秒), MS15000_T311(15000毫秒), MS20000_T311(20000毫秒), MS30000_T311(30000毫秒)
枚举编号/比特位
MS1000_T311~0, MS3000_T311~1, MS5000_T311~2, MS10000_T311~3, MS15000_T311~4, MS20000_T311~5, MS30000_T311~6
单位
毫秒
实际取值范围
MS1000_T311, MS3000_T311, MS5000_T311, MS10000_T311, MS15000_T311, MS20000_T311, MS30000_T311
缺省值
MS10000_T311(10000毫秒)
建议值
MS10000_T311(10000毫秒)
初始值来源
缺省值/建议值
影响范围
UE定时器常量信息
参数关系
无
可读/可写
可读可写
修改是否中断业务
否 (且不影响空闲模式UE)
业务中断范围
不涉及
业务中断时间（min）
不涉及
修改注意事项
无
修改生效方式
修改本参数对设备无影响
对无线网络性能的影响
无
引入版本
V100R001C00
属性
无线

5.3.2 RRC连接重建流程
RRC连接重建过程如图5-4所示。
图5-4 RRC连接重建流程图

步骤 1      UE发送RRC Connection Reestablishment Request消息。根据不同的场景，消息中携带的重建原因与小区信息不同。
−     重配置失败触发的重建原因为“reconfigurationFailure”，其中的C-RNTI和physCellId为本小区信息。
−     切换失败触发的重建原因为“handoverFailure”，其中的C-RNTI和physCellId为源小区的信息。
−     无线链路失败触发的重建原因为“otherFailure”，其中的C-RNTI和physCellId为本小区信息。
步骤 2      eNodeB进行安全参数认证，如果UE的安全参数认证信息与eNodeB的一致，则UE认证通过。UE身份认证后，eNodeB将原资源释放，重新进行准入和资源分配。

如果UE认证不通过，则eNodeB拒绝该UE这次的RRC连接重建请求。
步骤 3      eNodeB在CCCH信道上向UE发送RRC Connection Reestablishment消息，消息中携带新分配资源的信息。UE收到RRC Connection Reestablishment消息，根据消息指示重新配置无线资源，激活加密和完整性保护。
步骤 4      UE发送RRC Connection Reestablishment Complete消息给eNodeB。

3.2 小区选择与重选
当UE选择了一个PLMN之后，就会在该PLMN中选择一个小区驻留。UE在该小区驻留后，通过监听系统消息，根据邻区测量规则和小区重选规则，对当前小区以及邻区进行测量，选择一个信号质量更好的小区进行驻留。
小区选择与小区重选流程如图3-2所示，小区选择可以采用Stored Information Cell Selection和Initial Cell Selection两种方式，先采用Stored Information Cell Selection选择小区，如果搜索不到suitable cell时，则启用Initial Cell Selection进行小区选择。详细请参见3GPP TS 36.304。
图3-2 小区选择与小区重选流程图

3.2.2 小区选择
当UE从连接态转移到空闲态时，或当UE选择一个PLMN后，都需要进行小区选择，选择一个小区驻留。
当UE从连接态转移到空闲态时，UE将会选择在连接态中的最后一个小区驻留，或者根据在RRC Connection Release信息中分配的频率选择Suitable Cell驻留。若没有满足以上条件的小区，则采用Stored Information Cell Selection选择小区，寻找Suitable Cell驻留。搜索不到suitable cell时，则启用Initial Cell Selection进行小区选择。
Stored Information Cell Selection
当UE采用Stored Information Cell Selection方式进行小区选择时，会根据USIM卡上保存的关于PLMN载波频点的信息，以及测量控制信息或者以前侦测到的小区参数。这些信息可以加快小区选择。
Stored Information Cell Selection的小区选择过程如下：根据已知的载波频点，搜索该频点上信号最强的小区。如果搜索到suitable cell，UE将会选择驻留在该小区。如果没有搜索到suitable Cell，UE将会启动Initial Cell Selection。
Initial Cell Selection
当UE采用Initial Cell Selection方式进行小区选择时，UE事先不需要知道哪个频点是E-UTRAN的载波频点。
Initial Cell Selection的小区选择过程如下：扫描UE支持的E-UTRAN带宽内的所有载波频点，搜索suitable Cell。在每个载波频点上，UE仅会搜索信号最强的小区。如果搜索到suitable Cell，UE将会选择驻留在该小区。如果没有搜索到suitable Cell，UE将选择一个acceptable cell驻留。
小区选择规则（LST CELLSEL）
UE进行小区选择时，需要判断小区是否满足小区选择规则。小区选择规则的基础是E-UTRAN小区参考信号的接收功率测量值，即RSRP。在小区选择时，小区的RSRP值必须高于配置的小区最小接收电平Qrxlevmin，且RSRQ（reference signal received quality）必须高于配置的小区最小接收信号质量Qqualmin，UE才能够选择该小区驻留。
小区选择规则的判决公式为：Srxlev>0
其中：
Srxlev = Qrxlevmeas-(Qrxlevmin+ Qrxlevminoffset)- Pcompensation
l Qrxlevmeas：测量得到的小区接收信号电平值，即RSRP。单位为dBm。
l Qrxlevmin：在eNodeB中配置的小区最低接收电平值。单位为dBm。
l Qrxlevminoffset：小区最小接收信号电平偏置值。这个参数只有在UE尝试更高优先级PLMN的小区时才用到，就是当UE驻留在VPLMN的小区时，将根据更高优先级PLMN的小区留给它的这个参数值，来进行小区选择判决。
l Pcompensation：max(PMax – UE Maximum Output Power，0)，单位为dB。
l PMax：小区允许UE的最大发射功率，用在小区上行发射信号过程中。单位为dBm。
l UE Maximum Output Power：UE本身的最大射频输出功率。单位为dBm。
l Qqualmeas：测量得到的小区接收信号质量，即RSRQ。单位为dB。
l Qqualmin：在eNodeB中配置的小区最低接收信号质量值。单位为dB。
l QQualminoffset：小区最小接收信号质量偏置值。这个参数只有在UE尝试更高优先级PLMN的小区时才用到，就是当UE驻留在VPLMN的小区时，将根据更高优先级PLMN的小区留给它的这个参数值，来进行小区选择判决。
