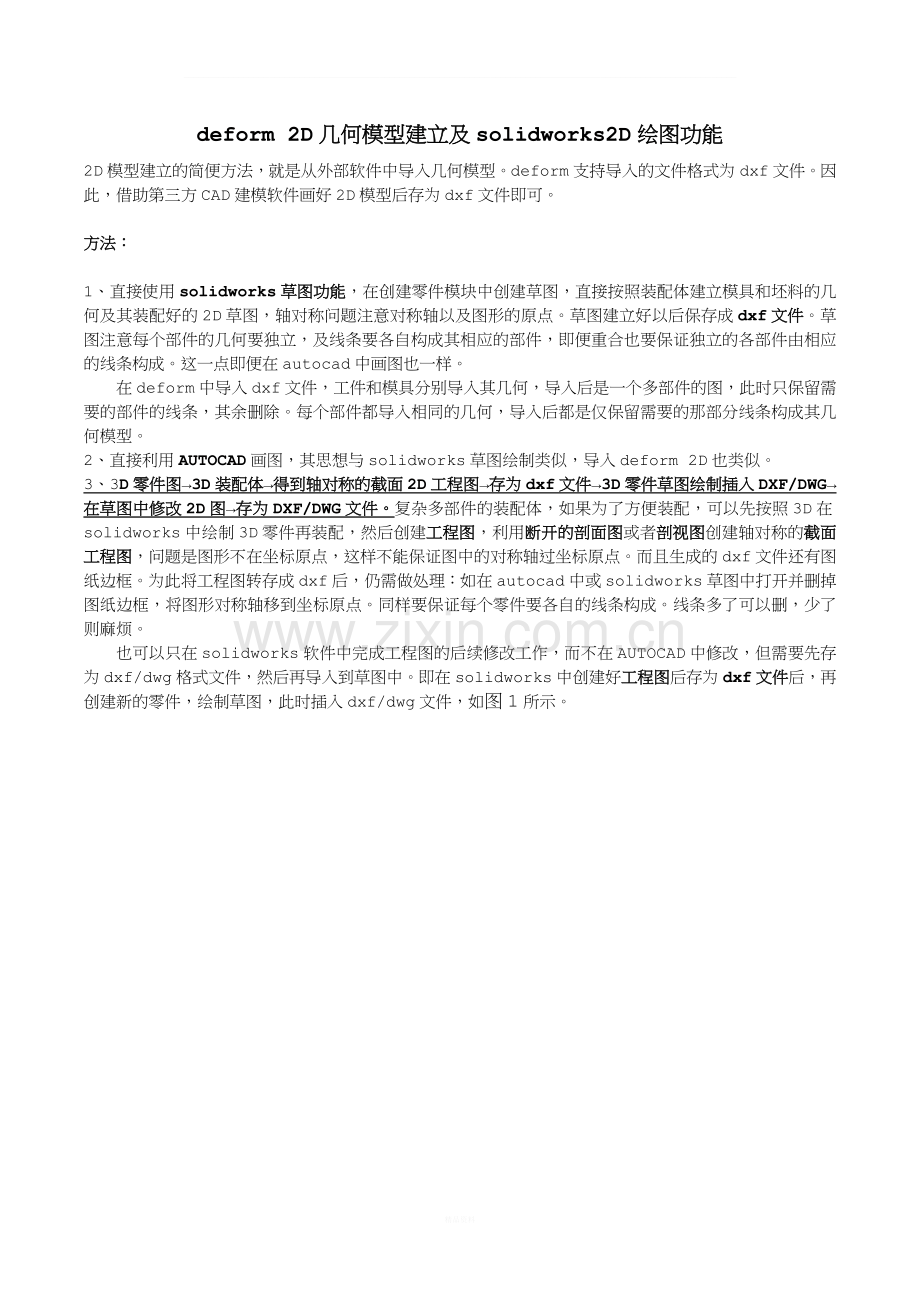

_deform 2D几何模型建立及solidworks2D绘图功能2D模型建立的简便方法，就是从外部软件中导入几何模型。deform支持导入的文件格式为dxf文件。因此，借助第三方CAD建模软件画好2D模型后存为dxf文件即可。方法：1、直接使用solidworks草图功能，在创建零件模块中创建草图，直接按照装配体建立模具和坯料的几何及其装配好的2D草图，轴对称问题注意对称轴以及图形的原点。草图建立好以后保存成dxf文件。草图注意每个部件的几何要独立，及线条要各自构成其相应的部件，即便重合也要保证独立的各部件由相应的线条构成。这一点即便在autocad中画图也一样。 在deform中导入dxf文件，工件和模具分别导入其几何，导入后是一个多部件的图，此时只保留需要的部件的线条，其余删除。每个部件都导入相同的几何，导入后都是仅保留需要的那部分线条构成其几何模型。2、直接利用AUTOCAD画图，其思想与solidworks草图绘制类似，导入deform 2D也类似。3、3D零件图3D装配体得到轴对称的截面2D工程图存为dxf文件3D零件草图绘制插入DXF/DWG在草图中修改2D图存为DXF/DWG文件。复杂多部件的装配体，如果为了方便装配，可以先按照3D在solidworks中绘制3D零件再装配，然后创建工程图，利用断开的剖面图或者剖视图创建轴对称的截面工程图，问题是图形不在坐标原点，这样不能保证图中的对称轴过坐标原点。而且生成的dxf文件还有图纸边框。为此将工程图转存成dxf后，仍需做处理：如在autocad中或solidworks草图中打开并删掉图纸边框，将图形对称轴移到坐标原点。同样要保证每个零件要各自的线条构成。线条多了可以删，少了则麻烦。也可以只在solidworks软件中完成工程图的后续修改工作，而不在AUTOCAD中修改，但需要先存为dxf/dwg格式文件，然后再导入到草图中。即在solidworks中创建好工程图后存为dxf文件后，再创建新的零件，绘制草图，此时插入dxf/dwg文件，如图1所示。 （a）草图直接存为dxf或dwg文件 （b）绘制草图时可直接插入dxf或dwg图图1 基于solidworks的草图功能绘制2D图4、在abaqus软件的建模中画sketch中绘制，类似与autocad软件。个人推崇完全使用solidworks一个软件解决问题。soliworks不仅可以方便地解决3D绘图。同时可以很好地处理2D绘图。主要基于草图功能、工程图功能，以及dxf/dwg格式的保存，利用这种2D图的格式可以建立工程图与草图之间的通道。草图绘制中，工程图绘制中均可以插入及dxf/dwg，并且草图和工程图均可以保存为及dxf/dwg，这就使得它们之间可以方便来回导入导出。Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
