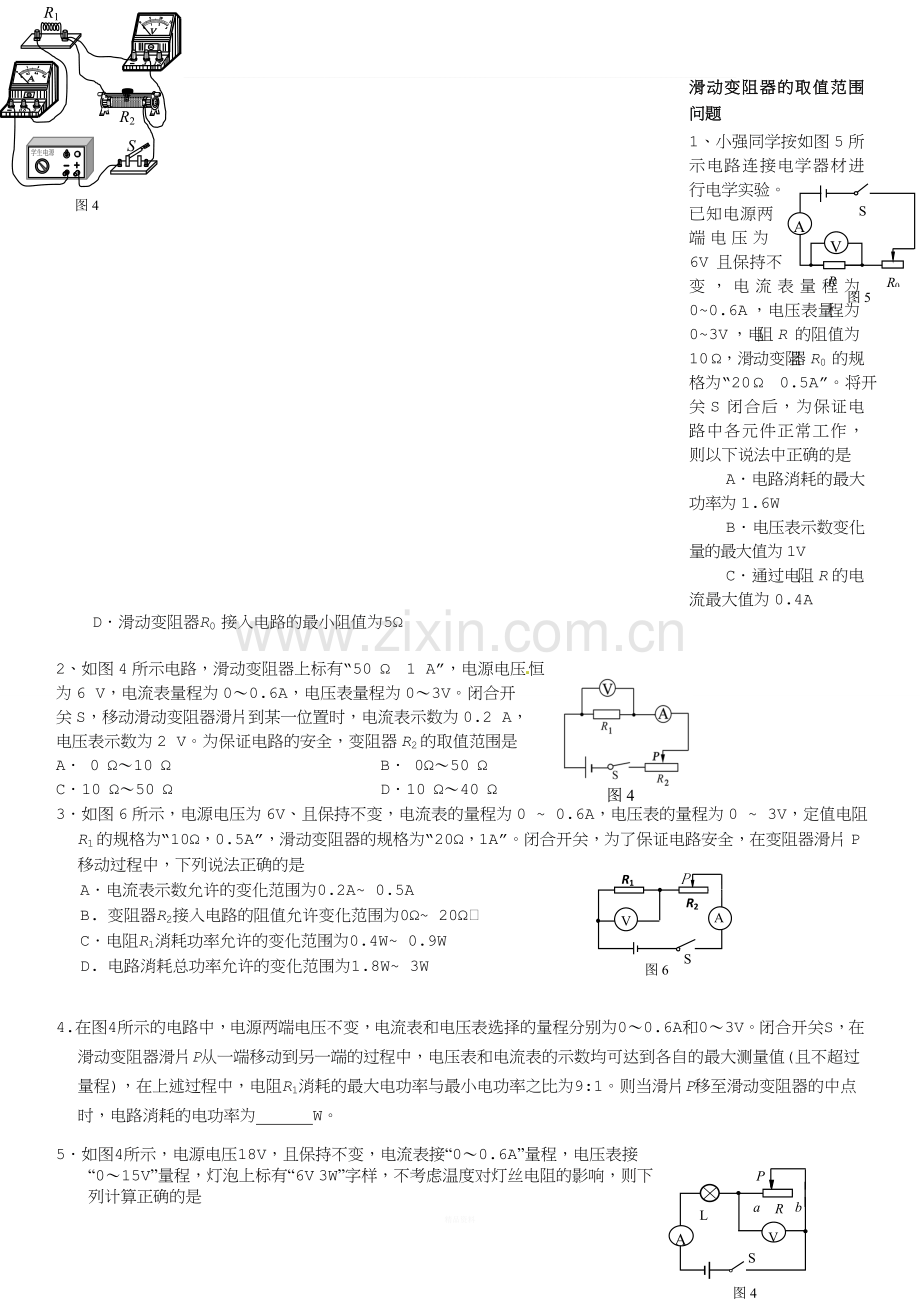

滑动变阻器的取值范围问题
图5
A
V
R
R0

S
1、小强同学按如图5所示电路连接电学器材进行电学实验。已知电源两端电压为6V且保持不变，电流表量程为0~0.6A，电压表量程为0~3V，电阻R的阻值为10Ω，滑动变阻器R0的规格为“20Ω 0.5A”。将开关S闭合后，为保证电路中各元件正常工作，则以下说法中正确的是
A．电路消耗的最大功率为1.6W
B．电压表示数变化量的最大值为1V
C．通过电阻R的电流最大值为0.4A
D．滑动变阻器R0 接入电路的最小阻值为5Ω

2、如图4所示电路，滑动变阻器上标有“50 Ω　1 A”，电源电压恒
为6 V，电流表量程为0～0.6A，电压表量程为0～3V。闭合开
关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2 A，
电压表示数为2 V。为保证电路的安全，变阻器R2的取值范围是图4

A． 0 Ω～10 Ω B． 0Ω～50 Ω
C．10 Ω～50 Ω D．10 Ω～40 Ω
图6
P
A
V
R2

R1

S
3．如图6所示，电源电压为6V、且保持不变，电流表的量程为0 ~ 0.6A，电压表的量程为0 ~ 3V，定值电阻R1的规格为“10Ω，0.5A”，滑动变阻器的规格为“20Ω，1A”。闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法正确的是
A．电流表示数允许的变化范围为0.2A~ 0.5A
B. 变阻器R2接入电路的阻值允许变化范围为0Ω~ 20ΩW
C．电阻R1消耗功率允许的变化范围为0.4W~ 0.9W
S
R1
R2
图4
D. 电路消耗总功率允许的变化范围为1.8W~ 3W

4.在图4所示的电路中，电源两端电压不变，电流表和电压表选择的量程分别为0～0.6A和0～3V。闭合开关S，在滑动变阻器滑片P从一端移动到另一端的过程中，电压表和电流表的示数均可达到各自的最大测量值(且不超过量程)，在上述过程中，电阻R1消耗的最大电功率与最小电功率之比为9:1。则当滑片P移至滑动变阻器的中点时，电路消耗的电功率为 W。

图4

S

R

a b

P

V
L
A
5．如图4所示，电源电压18V，且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V”量程，灯泡上标有“6V 3W”字样，不考虑温度对灯丝电阻的影响，则下列计算正确的是

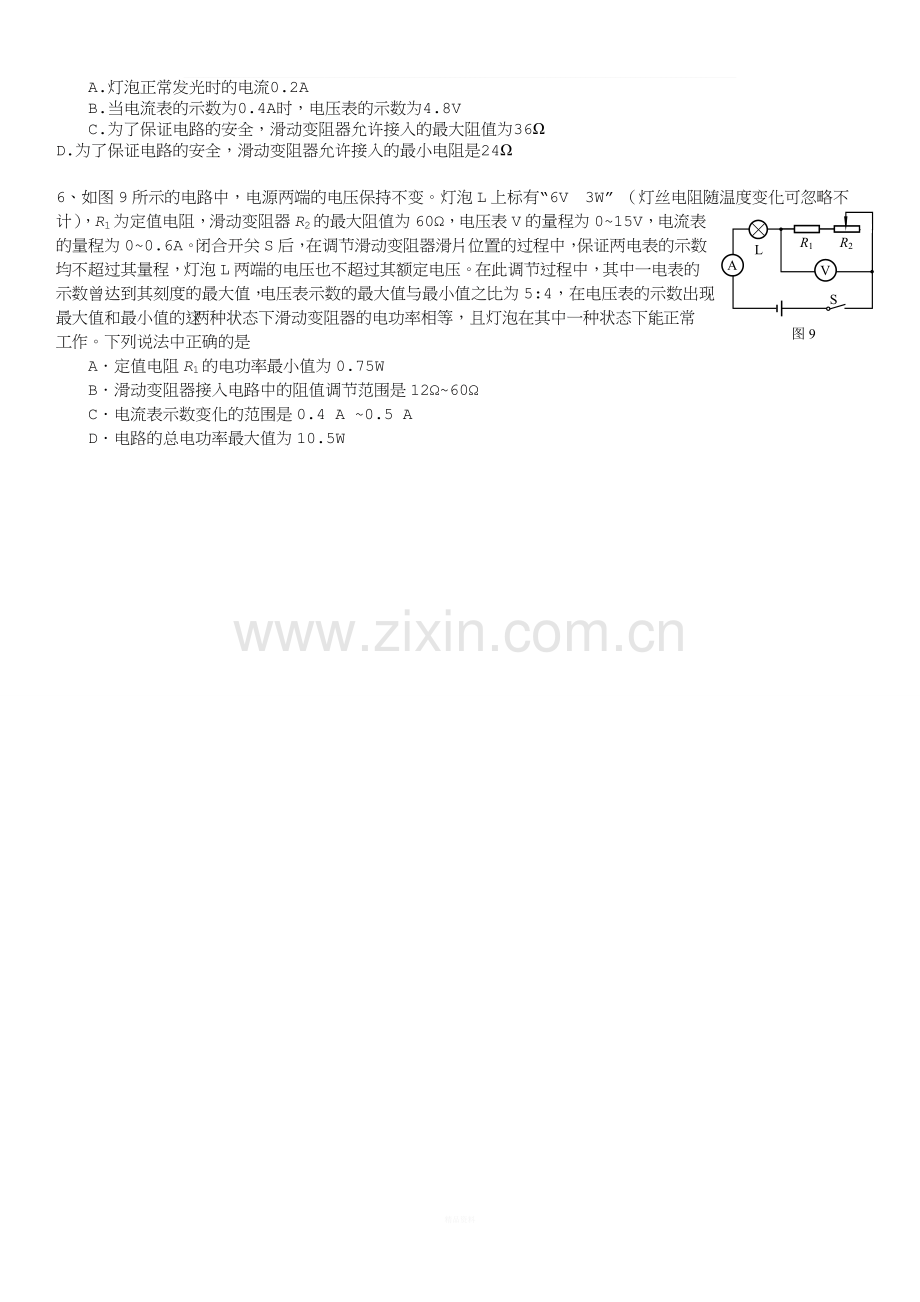

A.灯泡正常发光时的电流0.2A
B.当电流表的示数为0.4A时，电压表的示数为4.8V
C.为了保证电路的安全，滑动变阻器允许接入的最大阻值为36Ω
D.为了保证电路的安全，滑动变阻器允许接入的最小电阻是24Ω

图9
A
V
S
R1
R2
L
6、如图9所示的电路中，电源两端的电压保持不变。灯泡L上标有“6V 3W” （灯丝电阻随温度变化可忽略不计），R1为定值电阻，滑动变阻器R2的最大阻值为60Ω，电压表V的量程为0~15V，电流表的量程为0~0.6A。闭合开关S后，在调节滑动变阻器滑片位置的过程中，保证两电表的示数均不超过其量程，灯泡L两端的电压也不超过其额定电压。在此调节过程中，其中一电表的示数曾达到其刻度的最大值，电压表示数的最大值与最小值之比为5:4，在电压表的示数出现最大值和最小值的这两种状态下滑动变阻器的电功率相等，且灯泡在其中一种状态下能正常工作。下列说法中正确的是
A．定值电阻R1的电功率最小值为0.75W
B．滑动变阻器接入电路中的阻值调节范围是12Ω~60Ω
C．电流表示数变化的范围是0.4 A ~0.5 A
D．电路的总电功率最大值为10.5W
