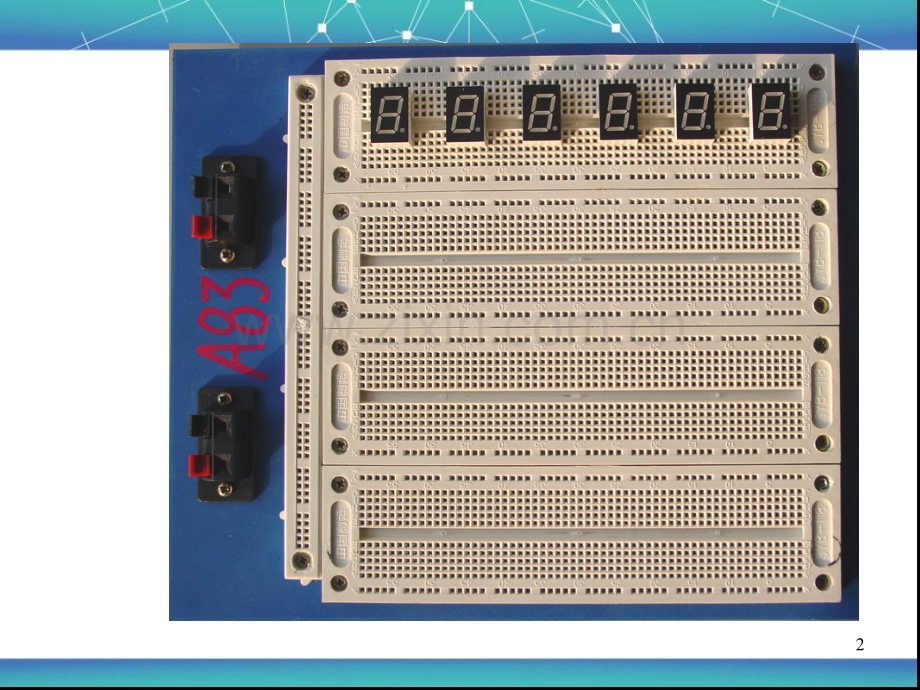

面包板的结构和使用1面包板2 面包板是实验室中用于搭接电路的重要载体，熟练掌握面包板的使用方法是提高实验效率，减少实验故障出现几率的重要基础之一。下面就面包板的结构和使用方法做简单介绍。3窄条窄条宽条宽条 面包板的外观如上图所示，常见的最小单元面包板分上、中、下三部分，上面和下面部分一般是由一行或两行的插孔构成的窄条，中间部分是由中间一条隔离凹槽和上下各5 行的插孔构成的宽条。一、面包板的外观 4 窄条上下两行之间电气不连通。每5 个插孔为一组（通常称为“孤岛”），通常的面包板上有10 组。这10组“孤岛”一般有3种内部连通结构：左边5 组内部电气连通，右边5 组内部电气连通，但左右两边之间不连通，这种结构通常称为5-5 结构。左边3 组内部电气连通，中间4 组内部电气连通，右边3 组内部电气连通，但左边3 组、中间4 组以及右边3 组之间是不连通的，这种结构通常称为3-4-3 结构。还有一种结构是10组“孤岛”都连通，这种结构最简单。窄条的外观和结构如下图：外观二、面包板的内部结构 内部多组孔之间互相连通内部多组孔之间互相连通内部多组孔之间互相连通内部多组孔之间互相连通小窄条中间不连通小窄条中间不连通小窄条中间不连通小窄条中间不连通5 宽条是由中间一条隔离凹槽和上下各5 行的插孔构成。在同一列中的5 个插孔是互相连通的，列和列之间以及凹槽上下部分则是不连通的。外观及结构如下图：外观纵向5 个插孔是互相连通用于隔离上下两部分的凹槽二、面包板的内部结构6p二、面包板的内部结构每一条金属片插入一个塑料槽，在同一个槽的插孔相通，不同槽的插孔不通。插槽和插孔插槽和插孔 7 在做实验的时候，通常是使用两窄一宽组成的小单元，同学们应按照示范和要求，在宽条部分搭接电路的主体部分，上面的窄条取一行做电源，下面的窄条取一行做接地。使用时注意窄条的中间不连通的部分。在搭接数字电路时，有时由于电路的规模较大，需要多个宽条和窄条组成的大面包板，但在使用时同样是两窄一宽同时使用，两个窄条的第一行和地线连接，第二行和电源相连。由于集成块电源一般在上面，接地在下面，如此布局有助于将集成块的电源脚和上面第二行窄条相连，接地脚和下面窄条的第一行相连，减少连线长度和跨接线的数量。中间宽条用于连接电路，由于凹槽上下是不连通的，所以集成块一般跨插在凹槽上。三、面包板的使用81.面包板布线的几个基本原则 在面包板上完成电路搭接，不同的人有不同的风格。但是，无论什么风格、习惯，完成的电路搭接必须注意以下几个基本原则：1）连接点越少越好。每增加一个连接点，实际上就人为地增加了故障概率。面包板孔内不通，导线松动，导线内部断裂等都是常见故障。2）尽量避免立交桥。所谓的“立交桥”就是元器件或者导线骑跨在别的元器件或者导线上。初学者最容易犯这样的错误。这样做，一方面给后期更换元器件带来麻烦，另一方面，在出现故障时，零乱的导线很容易使人失去信心。3）尽量牢靠。有两种现象需要注意：第一、集成电路很容易松动，因此，对于运放等集成电路，需要用力下压，一旦不牢靠，需要更换位置。第二、有些元器件管脚太细，要注意轻轻拨动一下，如果发现不牢靠，需要更换位置。4）方便测试。5孔孤岛一般不要占满，至少留出一个孔，用于测试。5）布局尽量紧凑。信号流向尽量合理。6）布局尽量与原理图近似。这样有助于同学们在查找故障时，尽快找到元器件位置。7）电源区使用尽量清晰。在搭接电路之前，首先将电源区划分成正电源、地、负电源3个区域，并用导线完成连接。92.插孔内部导通情况每一条金属片插入一个塑料槽，在同一个槽的插孔相通，不同槽的插孔不通。三组五孔相通一组五孔相通不同列的插孔不通五孔一组铜片十五孔一组铜片集成块插法103.导线的剥头和插法导线剥头的长度比面包板厚度略短，转弯处留1mm绝缘层，绝缘层太长会因为绝缘层插入导电孔而不导通。铜线太短也会因接触不良而不导通。铜线太长容易引起短路铜线必须插入金属孔中，特别在金属孔位置靠边时，容易插到边上空白处，引起接触不良，用万用表也难以测量。114.集成块的插法由于集成块引脚间的距离与插孔位置有偏差，必须预先调整好位置，小心插入金属孔中，不然会引起接触不良，而且会使铜片位置偏移，插导线时容易插偏。此原因引起的故障占总故障的60%以上。125.接线样板宽条两个三组五孔和中间四组五孔相连接通，整行连通。常用来接电源和接地顶条左边整列连通，右边整列接通。常用来外接电源和地。135.接线样板导线量好长度后，剥好线头、根据走线位置折好后插入面包板。走线方向为“横平、竖直”整块板上的元器件的布局要合理，使走线距离短、接线方便、整洁美观。145.接线样板一根导线可以直通的地方尽量只用一根线，用多根导线转接即费事又容易出错。多个孔接同一个地方时，可以串接，以减少走线距离。155.接线样板在接线以前要把导线拉直，不然会使板面不整洁。整根导线在圆角硬物上摩擦会拉直。165.接线样板此板太乱此板太乱17四、实际电路搭接、测试 多功能板（多功能板（焊接焊接）面包板（面包板（插接插接）181.面包板及辅助工具192.面包板的结构203.面包板的使用21集成电路测试仪集成电路测试仪万万用用表表缺电符号DDS信号源信号源SDS示波器示波器直流直流稳压稳压电源电源4、实验室提供的仪器仪表数字实验箱22
