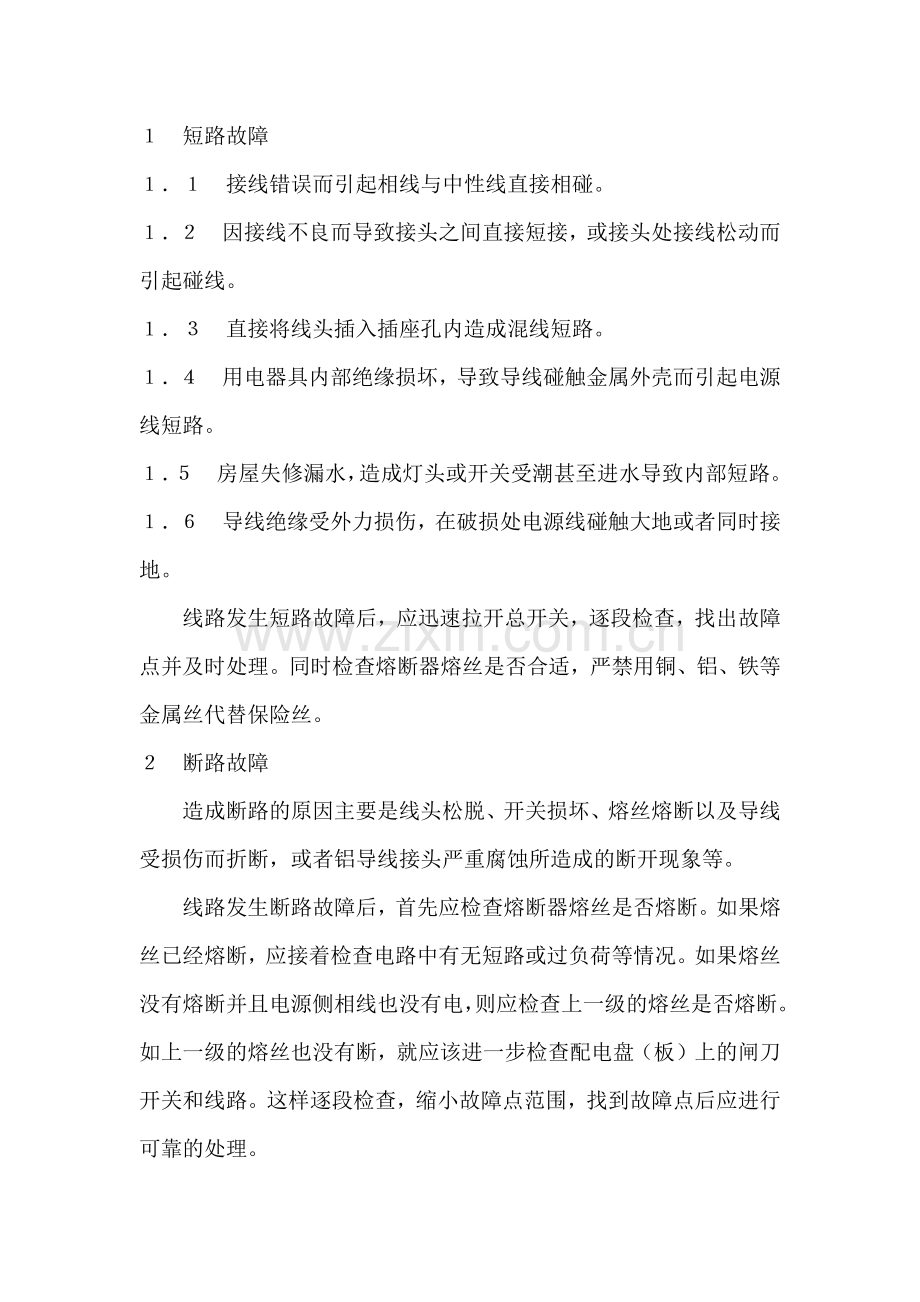

１　短路故障
１．１　接线错误而引起相线与中性线直接相碰。
１．２　因接线不良而导致接头之间直接短接，或接头处接线松动而引起碰线。
１．３　直接将线头插入插座孔内造成混线短路。
１．４　用电器具内部绝缘损坏，导致导线碰触金属外壳而引起电源线短路。
１．５　房屋失修漏水，造成灯头或开关受潮甚至进水导致内部短路。
１．６　导线绝缘受外力损伤，在破损处电源线碰触大地或者同时接地。
　　线路发生短路故障后，应迅速拉开总开关，逐段检查，找出故障点并及时处理。同时检查熔断器熔丝是否合适，严禁用铜、铝、铁等金属丝代替保险丝。
２　断路故障
　　造成断路的原因主要是线头松脱、开关损坏、熔丝熔断以及导线受损伤而折断，或者铝导线接头严重腐蚀所造成的断开现象等。
　　线路发生断路故障后，首先应检查熔断器熔丝是否熔断。如果熔丝已经熔断，应接着检查电路中有无短路或过负荷等情况。如果熔丝没有熔断并且电源侧相线也没有电，则应检查上一级的熔丝是否熔断。如上一级的熔丝也没有断，就应该进一步检查配电盘（板）上的闸刀开关和线路。这样逐段检查，缩小故障点范围，找到故障点后应进行可靠的处理。
３　漏电
３．１ 漏电故障的原因
　　引起漏电的原因主要是由于导线或用电设备的绝缘因外力而损伤，或长期使用绝缘发生老化现象而造成绝缘不良所引起。
３．２ 室内照明和动力线路漏电的查找方法
３．２．１　首先判断是否确实发生了漏电。用兆欧表摇测，看绝缘电阻的大小，或在被检查线路的总闸刀开关的相线上串入一只电流表，取下所有灯泡，接通全部电灯开关仔细观察电流表。若电流表指针摆动，则说明有漏电。指针偏转越大，说明漏电越严重。
３．２．２　判断漏电性质。仍以接入电流表检查漏电为例，方法是切断零线观察电流的变化。若电流表指示不变，则说明是相线与大地之间有漏电；若电流表指示变小但不为零，则表明相线与零线、相线与大地间均有漏电。
３．２．３　确定漏电范围。取下分路熔断器或拉开分路闸刀开关，若电流表指示不变则表明是干线漏电；若电流表指示为零则表明是分路漏电；若电流表指示变小但不为零，则表明是总线和分路均有漏电。
３．２．４　找出漏电点。按上述方法确定漏电范围后，依次断开该线路的灯具开关，当断开某一开关时，电流表指示归零则是这一分支线漏电。若电流表的指示变小，则说明除这一分支线漏电外还有其他漏电处。若所有灯具开关都断开后，电流表指示不变则说明是该段干线漏电。
　　依照上述查找方法，依次把故障范围缩小到一个较短的线段内，便可进一步检查该段线路的接头，以及电线穿墙、转弯、交叉、绞合、容易腐蚀和易受潮的地方有无漏电情况。当找到漏电点后，应及时妥善处理。
