电线电缆常识.docx

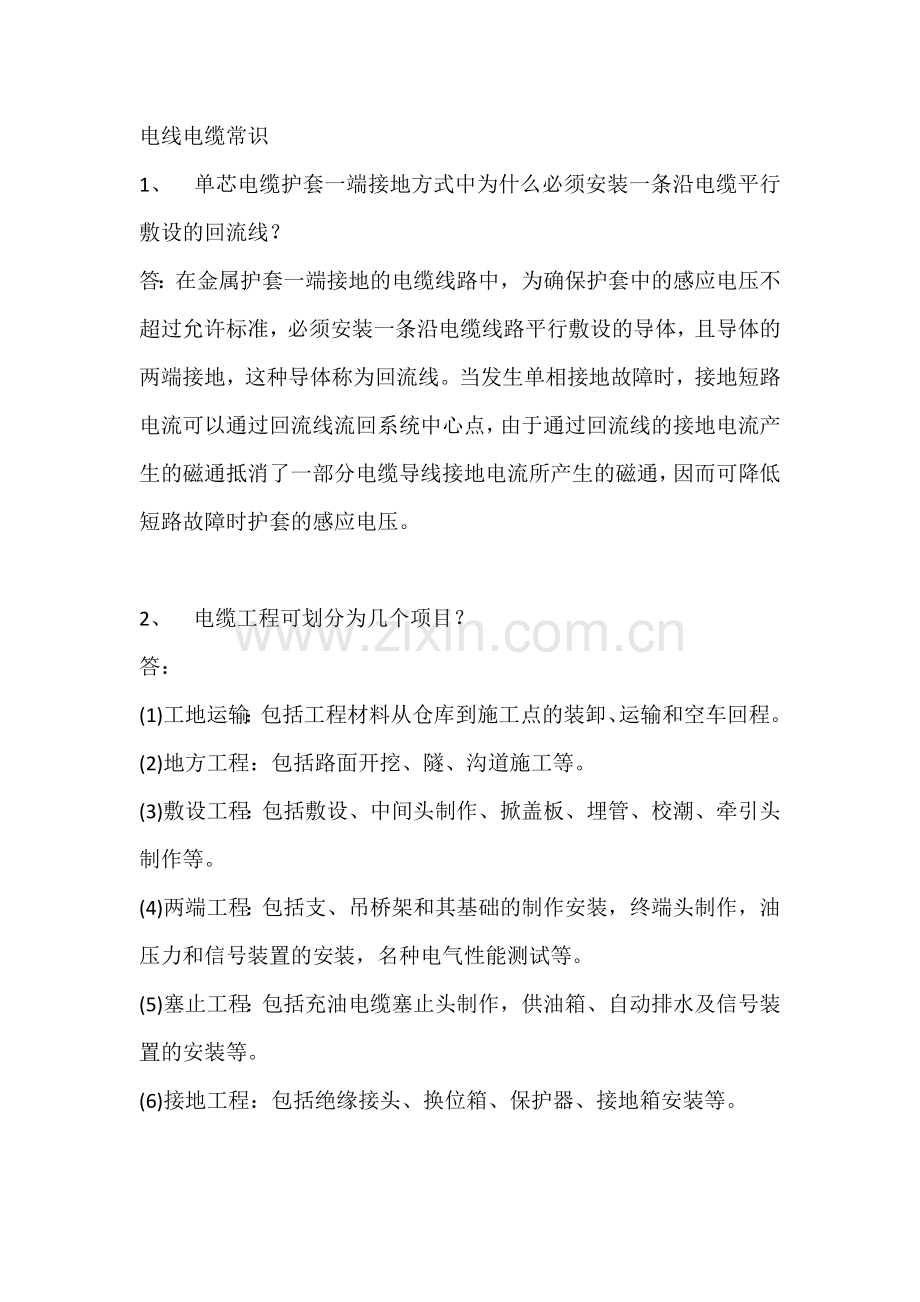

电线电缆常识1、 单芯电缆护套一端接地方式中为什么必须安装一条沿电缆平行敷设的回流线？答：在金属护套一端接地的电缆线路中，为确保护套中的感应电压不超过允许标准，必须安装一条沿电缆线路平行敷设的导体，且导体的两端接地，这种导体称为回流线。当发生单相接地故障时，接地短路电流可以通过回流线流回系统中心点，由于通过回流线的接地电流产生的磁通抵消了一部分电缆导线接地电流所产生的磁通，因而可降低短路故障时护套的感应电压。2、 电缆工程可划分为几个项目？答：(1)工地运输：包括工程材料从仓库到施工点的装卸、运输和空车回程。(2)地方工程：包括路面开挖、隧、沟道施工等。(3)敷设工程：包括敷设、中间头制作、掀盖板、埋管、校潮、牵引头制作等。(4)两端工程：包括支、吊桥架和其基础的制作安装，终端头制作，油压力和信号装置的安装，名种电气性能测试等。(5)塞止工程：包括充油电缆塞止头制作，供油箱、自动排水及信号装置的安装等。(6)接地工程：包括绝缘接头、换位箱、保护器、接地箱安装等。3、 电缆线路的验收应进行哪些检查？答：(1)电缆规格应符合规定，排列应整齐，无损伤，标牌齐全、正确、清晰；(2)电缆的固定弯曲半径、有关距离及单芯电力电缆的金属护层的接线应符合要求；(3)电缆终端、中间头不渗漏油，安装牢固，充油电缆油压及表计整定值应符合要求；(4)接地良好；(5)电缆终端相色正确，支架等的金属部件油漆完整；(6)电缆沟及隧道内、桥架上应无杂物，盖板齐全。4、 电缆线路正序阻抗测量过程中有什么要求？答：电缆导体的交流电阻和电缆三相同感抗的相量和称为正序阻抗。电缆线路的正序阻抗一般可在电缆盘上直接测量，测量时一般使用较低的电压，因此，需要用降压变压器进行降压，降压器采用星形接线，容量一般为10kVA以上，有较广的电压调节范围，测量时交流电源应比较稳定，以保证测量时电流达到规定的要求，实际电压表的读数值必须是电缆端的电压，试验电流最好接近电缆长期允许载流量，测读各表计的数值时，合上电流后同时读取三个表的数值。5、 根据电业生产安全规定，电气工作人员必须具备的条件是什么？答：必须具备下列条件：(1)经医生鉴定身体健康，无妨碍工作的病症；(2)具备必要的电气知识，按其职务和工作性质掌握相关的规程、专业技术及安全操作技术，并经考试合格；(3)熟练掌握触电急救方法。6、 电缆在运输装卸过程中应注意什么？答：(1)在运输装卸过程中，不应使电缆及电缆盘受到损伤，严禁将电缆盘直接由车上推下，电缆般不应平放运输，平放贮存。(2)运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧、充油电缆至压力油箱间的油管应固定，不得损伤，压力油箱应牢固，压力指示应符合要求。7、电缆防火有哪些措施？答：(1)采用阻燃电缆；(2)采用防火电缆托架；(3)采用防火涂料；(4)电缆隧道、夹层出口等处设置防火隔墙、防火挡板；(5)架空电缆应避开油管道、防爆门，否则应有要取局部穿管或隔热防火措施。8、选择电力电缆的截面应从哪几个方面考虑？答：应考虑如下几个方面：(1)电缆长期允许通过的工作电流；(2)一旦短路时的热稳定性；(3)线路上的电压降不能超出允许工作范围。9、电力电缆和架空线比较有哪些优点？答：(1)运行可靠，由于安装在地下等隐蔽处，受外力破坏小，发生故障的机会较少，供电安全，不会给人身造成危害；(2)维护工作量小，不需频繁的巡检；(3)不需架设杆塔；(4)有助于提高功率因数。
