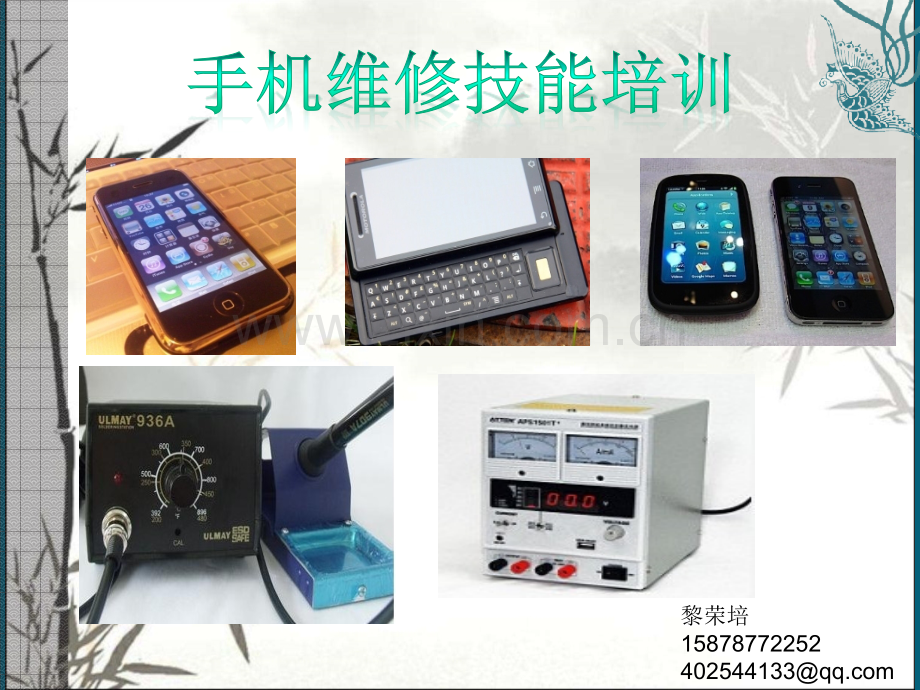

手机维修原理及故障ppt.ppt

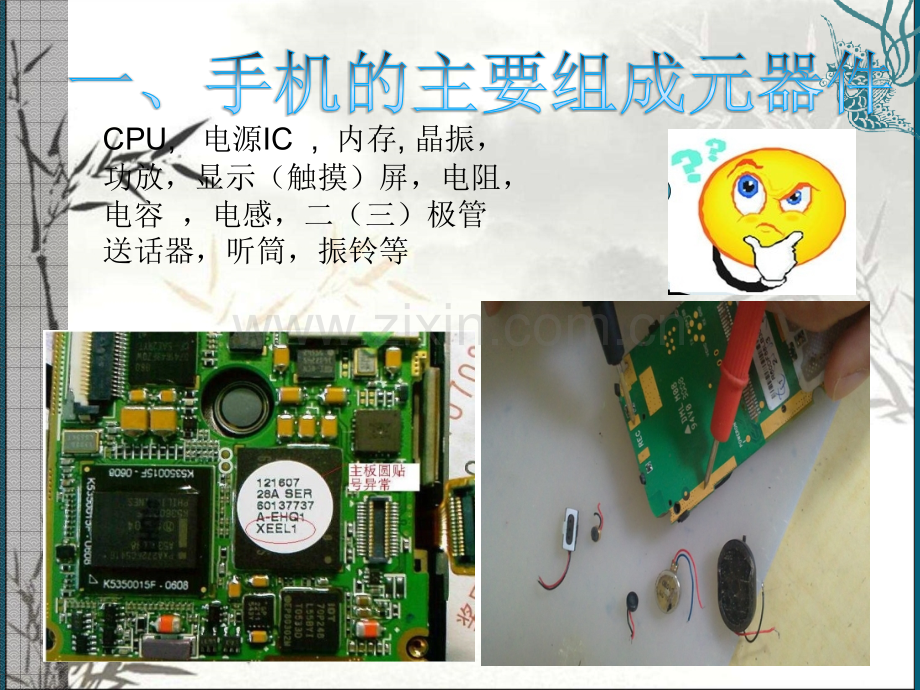

黎荣培 15878772252 2CPU,电源IC ,内存,晶振，功放，显示（触摸）屏，电阻，电容 ，电感，二（三）极管送话器，听筒，振铃等（2）有正常的系统时钟二、不拆开手机而从手机的故障现象来区分故障二、不拆开手机而从手机的故障现象来区分故障手机的故障现象可以分为以下3类：（1）完全不能工作，不能开机，接上电源，按下手机电源开关无1）电流表指针不动按开机键电流表指针不动，手机不能开机。这种现象主要是由电源模块不动作引起的。维修时应重点检查一下几点：（1）供电电压是否正常（2 供电正极到电源模块是否有断路现象（3)电源模块是否虚焊或损坏 （4）开机线路是否断路在实际维修中，以电源模块，CPU，版本，暂存器虚焊，13MHZ（或19.5MHZ）晶振，VCO无工作电源居多。这种故障一般有以下几种原因：（1）电源模块短路 （2）功率放大器短路（3）其他供电元器件短路其他常见故障手机电池无法充电时，用稳压电源充电激活，将稳压电源输出正负极分别接到电池正负极，给电池充电，方能激活电池，继续使用打电话对方听不见你的声音：1.一般是送话器问题2.送话电路问题打电话自己听不见声音：1.听筒问题2.如果是滑盖机的话，排线有问题，换排线一、二、按键失灵：1.拆开清洗按键2.滑盖机的话可能是排线问题，换排线3.按键电路问题手机无信号。处理方法：1.检查天线电路是否断路，加焊天线开关2.软件问题引起。刷机手机开机白屏：1.滑盖机的话可能排线松动，或排线坏2.三、四、五、六、飞飞 线线 法法三、自动关机自动关机(自动断电自动断电)(1)、振动时自动关机主要是由于电池与电池触片间接触不良引起。(2)、按键关机只要不按键盘，手机不会关机，一按键盘手机就自动关机，主要是由于CPU和存储器虚焊，对CPU及存储器加焊接一般可解决问题。(3)、发射关机手机一按发射键（拨号键）就自动关机，主要是由于功放部分(或功控)故障引起，如功放损坏、断路等；若功放正常，是由于电源IC带负载能力差引起，更换即可。手机进水后的处理手机进水后的处理遇到进水手机，应不要再给手机加电，去掉电池，然后看是掉进清水中，还是掉进脏水中。掉进清水中的手机掉进清水中的手机，拆机，将手机用天那水清洗一遍，主要清洗主板上的芯片，元件，用电吹风将手机主板吹干，加电试机，多数手机会正常工作。如不正常工作，可将元件重新补焊一遍，因为进水机容易导致管脚虚焊，补焊后，一般故障都会排除。掉进污水中的手机掉进污水中的手机，首先要拆机看一看手机线路板的腐蚀程度。因为污水中有很多酸、碱化合物，会对手机造成不同程度的腐蚀，应迅速清洗，处理时，先将能看到的腐蚀物处理干净，然后用天那水将主板进行清洗。如腐蚀严重，还须用超声波清洗仪进行清洗，靠超声波的分子振动将杂质振动出后，处理干凈。再用电吹风吹干主板，再将所有芯片都补焊一遍，焊完后试机，如仍不开机，或者其它故障，应按维修步骤查线路是否有元件烧坏，及元件有无短路现象，其中电源模块坏的较多，加焊电源部分，或者重植电源IC等注：1.清洗时，天那水不能洗屏幕、摄像头、听筒、喇叭、送话器、外壳。2.进水机可能会引起其他未知的故障，我们不负相关责任，维修时需要与机主说清楚。3.用超声波仪清洗时，应取下屏幕、摄像头、喇叭、等附属零件，超声波仪只能清洗手机主板常见软件故障常见软件故障维维修修过过程中的注意事程中的注意事项项一、在接过手机维修时应先看清手机故障，针对性维修。二、接到手机时如不是因泡水二不能开机的手机，应先拿到直流电源那里上电是开机，看是否还能正常开机。三、如需要更换零部件（如触屏、显示屏等）需要收钱的东西，应先打电话问过物主，是否同意更换。四、刷机有风险，如需要刷机的手机，都向物主事先说明刷机存在一定风险，还有就是手机内的资料会被删除。
