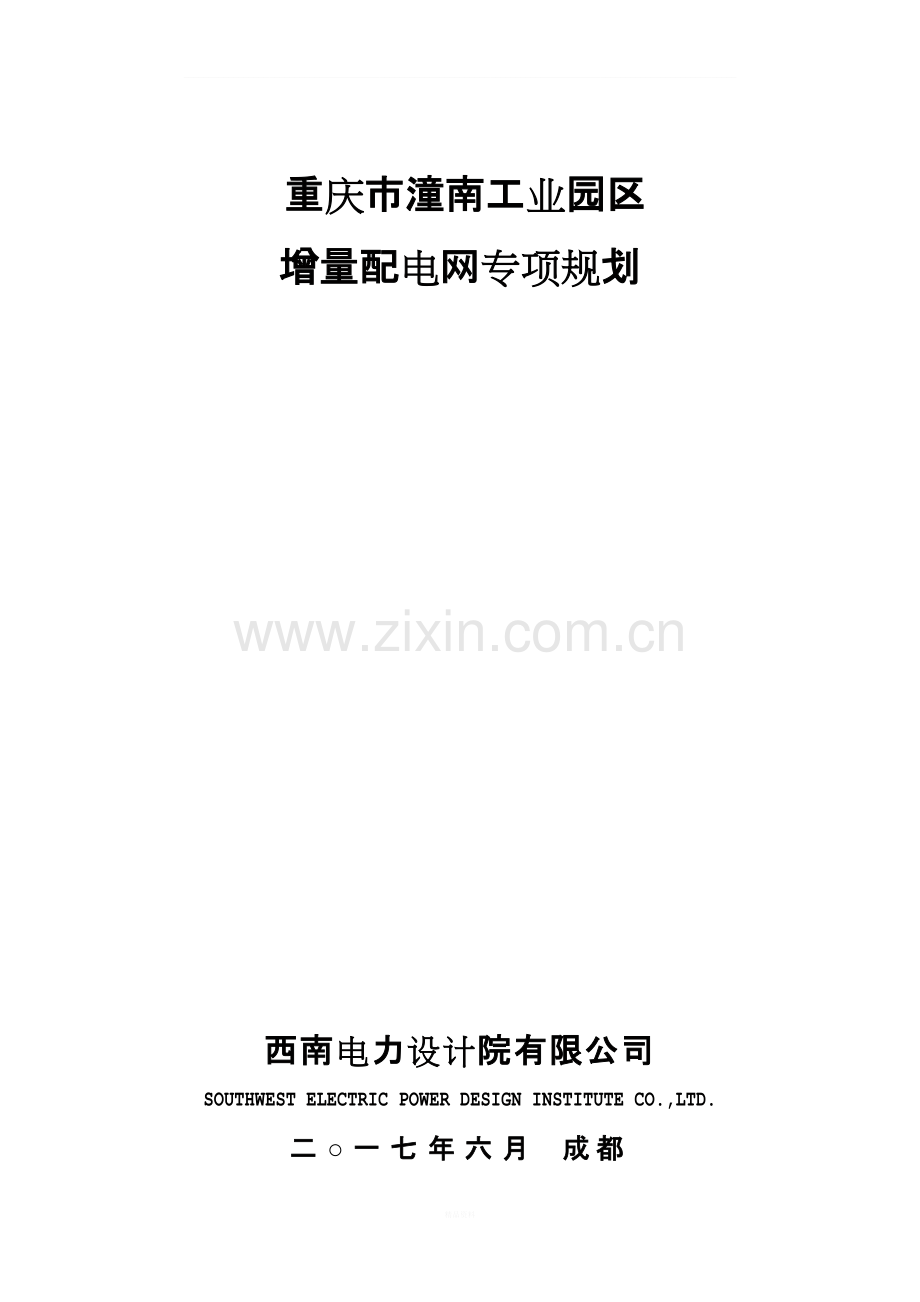

重庆市潼南工业园区
增量配电网专项规划

西南电力设计院有限公司
SOUTHWEST ELECTRIC POWER DESIGN INSTITUTE CO.,LTD.
二○一七年六月 成都

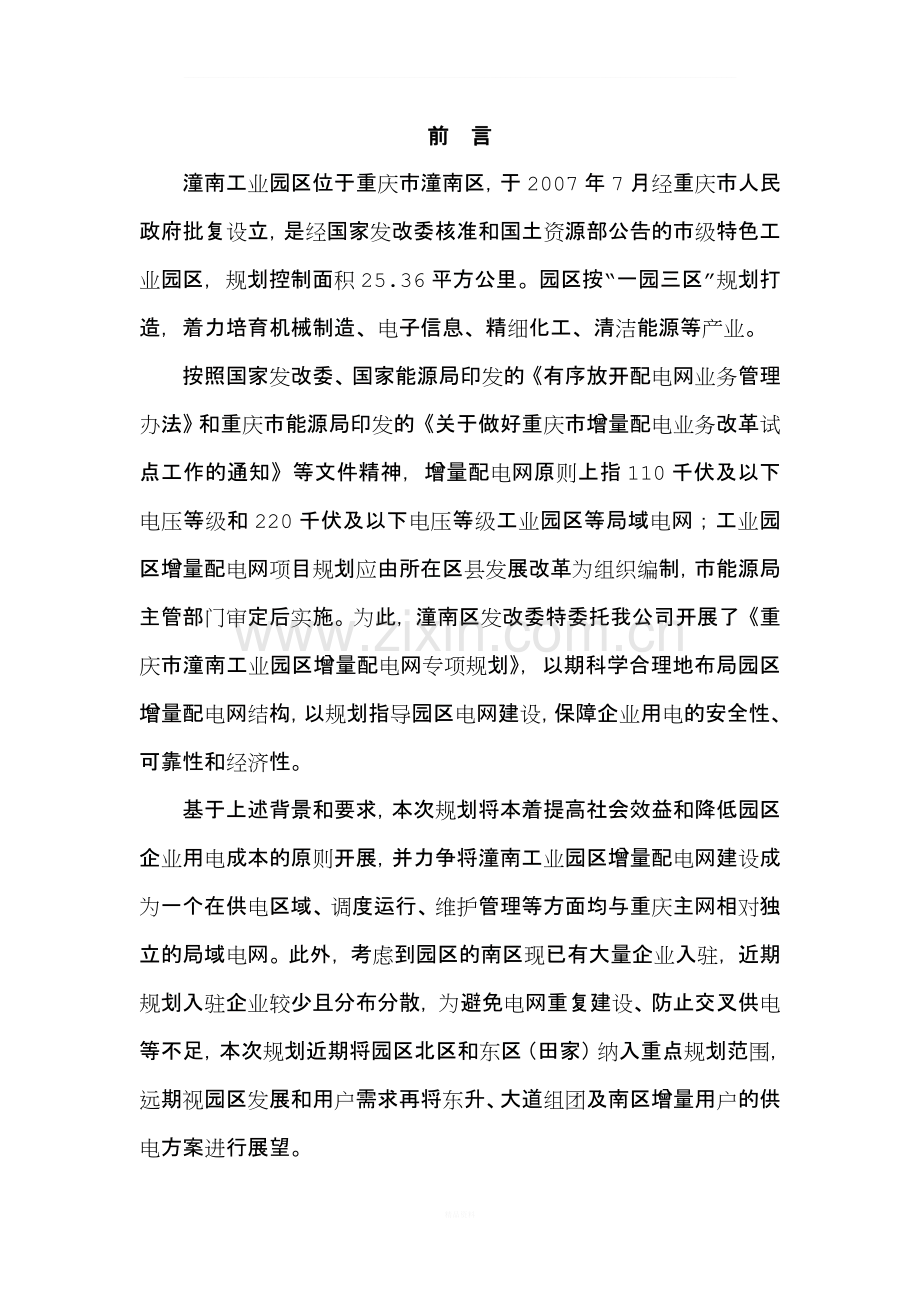

前 言
潼南工业园区位于重庆市潼南区，于2007年7月经重庆市人民政府批复设立，是经国家发改委核准和国土资源部公告的市级特色工业园区，规划控制面积25.36平方公里。园区按“一园三区”规划打造，着力培育机械制造、电子信息、精细化工、清洁能源等产业。
按照国家发改委、国家能源局印发的《有序放开配电网业务管理办法》和重庆市能源局印发的《关于做好重庆市增量配电业务改革试点工作的通知》等文件精神，增量配电网原则上指110千伏及以下电压等级和220千伏及以下电压等级工业园区等局域电网；工业园区增量配电网项目规划应由所在区县发展改革为组织编制，市能源局主管部门审定后实施。为此，潼南区发改委特委托我公司开展了《重庆市潼南工业园区增量配电网专项规划》，以期科学合理地布局园区增量配电网结构，以规划指导园区电网建设，保障企业用电的安全性、可靠性和经济性。
基于上述背景和要求，本次规划将本着提高社会效益和降低园区企业用电成本的原则开展，并力争将潼南工业园区增量配电网建设成为一个在供电区域、调度运行、维护管理等方面均与重庆主网相对独立的局域电网。此外，考虑到园区的南区现已有大量企业入驻，近期规划入驻企业较少且分布分散，为避免电网重复建设、防止交叉供电等不足，本次规划近期将园区北区和东区（田家）纳入重点规划范围，远期视园区发展和用户需求再将东升、大道组团及南区增量用户的供电方案进行展望。
1主要研究原则及工作内容
1.1 主要原则
（1）研究对象：本次供电规划近期以潼南工业园区北区和东区新增用电企业为重点研究对象，兼顾考虑远期增量用户供电方案，远期力争将潼南工业园区增量配电网建设成为具有独立运营能力同时供电可靠性较高的电网。
（2）负荷水平：近期主要考虑北区、田家（东区）组团内已进驻企业的电力和冷热需求，远期考虑北区、田家（东区）组团内企业全部进驻的情况，作为负荷饱和年份，并进一步考虑远期在北区、田家（东区）组团饱和的基础上加入东升和大道组团的负荷需求。
（3）主要涉及电压等级：220kV、110kV和35kV。
1.2 主要工作内容
（1）电力需求预测
结合潼南工业园区内北区、田家（东区）、东升和大道组团规划入驻产业情况、工业园区发展规划、供区用电规划等资料，采用适合的方法预测园区近、远期负荷水平及分布情况，并对远期含东升和大道组团的负荷进行预测。
（2）电力平衡计算
按照近、远期规划负荷水平和园区近区可接入电源的情况，对园区电网进行电力平衡计算，分析发展各阶段的电力盈亏情况，制定电源建设方案。
（3）电网规划方案研究
1）结合园区近、远期的负荷增长和分布情况及电源发展布局，提出潼南工业园区近、远期的电网一次系统规划方案和二次系统发展建议，并展望远期含东升和大道组团的电网发展；
2）搭建潼南工业园区电网发展近、远期的电力系统仿真数据；
3）对电网规划方案进行可行性分析，校核各阶段电网潮流分布、建设投资，并从技术性和经济性角度对比分析。
（4）投资估算及经济评价
统计电网规划近、远期的项目规模，结合投资限额及本地电网建设造价，估算电网规划近、远期的投资额；并进行经济评价。
2 潼南工业区配电网现状
2.1 北区电网现状
2.1.1 工业园北区基本概况
潼南工业园区位于潼南县梓潼和桂林街道办事处，北与凉风垭经济园区接壤、东西以规划道路为界、南以渝遂高速公路为界，是重庆市人民政府批准设立，经国家发改委核准的市级特色工业园区。目前园区总体建设规模25.37平方公里（不含规划中的东升和大道组团），分为南组团、北组团和田家组团，其中北组团以发展精细化工为主，原规划建设8.37平方公里，调整后具体范围为：规划区位于潼南江北新城东北部，北以渝遂铁路、奋进大道为界，南至涪江，西以东湾大道为界，东至鹭鸶溪西侧300米处，如下图2.1-1所示，本次规划总用地面积为912.54公顷,比原控规增加75.68公顷，主要为大唐集团拟用地和东侧的高压走廊绿地，用地情况如下表2.1-1所示。
表2.1-1 潼南工业园区北区用地情况
用地名称
用地代码
面积（公顷）
比例（%）
公共管理与公共服务设施用地
A
0.29
0.04
其中
行政办公用地
A1
——
——
中小学用地
A33
——
——
文物古迹用地
A7
0.29
0.04
商业服务业设施用地
B
67.83
9.01
其中
商业用地
B1
66.9
8.88
公用设施营业网点用地
B4
0.93
0.12
工业用地
M
340.88
45.26
其中
一类工业用地
M1
156.67
20.8
二类工业用地
M2
184.21
24.46
物流仓储用地
W
134.27
17.83
其中
一类物流仓储用地
W1
134.27
17.83
道路与交通设施用地
S
77.2
10.25
其中
城市道路用地
S1
77.2
10.25
公用设施用地
U
9.67
1.28
其中
供应设施用地
U1
3.33
0.44
环境设施用地
U2
5.51
0.73
安全设施用地
U3
0.83
0.11
绿地与广场用地
G
122.99
16.33
其中
公园绿地
G1
46.36
6.16
防护绿地
G2
76.63
10.17
广场用地
G3
——
——
城市建设用地
H11
753.13
100
村庄建设用地
H14
——

非城市建设用地
E
159.41
——
其中
水域
E1
10.47
——
农林用地
E2
148.94
——
合计

912.54
——

图2.1-1 潼南工业园区北区用地情况示意图
2.1.2 电力系统现状
2.1.2.1 电源现状
目前园区内暂无公用电厂，附近有航发司水电枢纽，由重庆航发司和潼南县联合投资开发，三台机组，装机总容量达48MW，已通过110kV线路接入国网莲花110kV变电站。
另外，重庆市发展改革委核准了重庆市万利来化工股份有限公司天然气分布式能源项目。该项目建设1台7000kW燃气轮发电机组，配套1台14t/h中压饱和蒸汽余热锅炉，1台2000kW热水型溴化锂制冷机组，为该公司提供冷、热、电综合供能服务。项目总投资4916.15万元。该项目为潼南区首个分布式能源项目。
2.1.2.2 电网现状
目前，北区骨干配电网络尚未形成，现仅有莲花110kV变电站一座，10kV线路三回总长约10km。现有配电资产中，莲花110kV变电站和10kV莲仁线属国网公司，10kV莲园Ⅰ、Ⅱ线，10kV站前大道电缆沟产权属园区平台公司。
2.1.2.3 大用户情况
目前，北区入住企业主要属于化工、造纸生产企业，除用电需求，还有较大的冷热负荷需求，包括万利来化工、民丰化工、新华化工、潼南造纸厂、维尔美纸业、天成纸业等企业。企业用电主要由国网在园区的配电设施供应，同时，为满足各企业自身发展用热的需要，园区范围内主要由分散的小锅炉供热为主，现有供热均为企业自备锅炉房，没有集中供应锅炉房和区域性热电站。

图2.2-2 北区大用户入驻情况示意图
2.1.2.4 大唐国际三联供项目情况
重庆大唐国际潼南燃气燃电联产项目于2013年10月落户重庆潼南工业园区北区。项目计划总投资60亿元，占地面积约350亩，总装机1600MW，规模建设4×400MW燃气—蒸汽联合循环机组。
该项目在潼南已成立项目筹备处，完成项目选址及初可研报告，各项前期工作进展顺利。由于受国内宏观经济下行及市场需求影响，该项目未开工建设，但已纳入相关规划，装机容量等需要进一步研究。
2.1.3 电网存在的主要问题
（1）电源不足
目前，园区由于缺乏自备电源，供电主要依靠国网，用能成本较高，园区企业无法自行选择电力服务商，一定程度上可能影响园区企业进驻和发展。
（2）电网设施供电能力不足
由于园区内仅有莲花110kV变电站一座，10kV线路三回总长约10km，供电能力有限，无法满足园区未来负荷的发展。
2.2 田家组团（东区）电网现状
2.2.1 工业园田家组团（东区）基本概况
潼南工业园区东区将建成为重庆市重要的电子产业基地，以笔记本电脑配件生产为主，电镀加工为辅，集高新技术产业、信息、交通为一体的综合经济园区。区块规划总用地面积459.24公顷，其中建设用地面积308.30公顷，规划人口规模约2.25万人。
表2.2-1 潼南工业园区田家（东区）组团用地情况
序号
用地类型
代码
面积（公顷）
比例（%）
1
工业用地
M
242.18
78.55
其中
一类工业用地
M1
50.37
16.34
二类工业用地
M2
148.18
48.06
三类工业用地
M3
43.63
14.15
2
道路交通用地
S
46.04
14.93
其中
城市道路用地
S1
46.04
14.93
3
公用设施用地
U
7.36
2.39
其中
供应设施用地
U1
3.35
1.09
环境设施用地
U2
4.01
1.30
4
绿地与广场用地
G
12.72
4.13
其中
防护绿地
G2
12.72
4.13
合计建设用地

308.30
100.00
5
非建设用地
E
150.94
划控制范围
459.24
注：规划区合计建设用地308.30公顷。

图2.2-1 潼南工业园区田家（东区）组团用地情况示意图
潼南工业园区东区规划产业分为2部分，即笔记本电脑配件生产、电镀加工，近期重点发展项目为电镀加工园。电镀加工园位于规划区南部，包括电镀业及电镀材料业，电镀业包括电镀专业厂和其他企业配套的电镀部门及车间，电镀材料业包括电镀化工材料、添加剂、金属材料等。
2.2.2 电力系统现状
2.2.2.1 电源现状
潼南工业园区东区规划范围内暂无电源点。
2.2.2.2 电网现状
潼南工业园区东区规划范围内暂无电网设施。
2.2.2.3 大用户情况
潼南工业园区东区规划范围内的企业均处于建设或拟建设阶段。根据控规文本，已经确定位置的企业包括骏晖科技、新中天环保、远达环保、巨科环保、金升金照明、重庆鸿基木业等，均处于规划区南部位置。

图2.2-2 田家（东区）组团大用户入驻情况示意图
表2.2-2 田家（东区）组团大用户入驻情况
地块编号
用地性质
用地面积(ha)
企业名称
企业占地面积（亩）
C07-02/01
M2
10.83
骏晖科技
50
/
/
C08-02/01
M3
13.83
新中天环保
60.42
远达环保
40
/
/
C09-01/01
M3
10.65
巨科环保
300.9
C10-02/01
M3
8.32
D09-02/01
M2
8.99
金升金照明
139.05
D11-01/01
M2
5.70
重庆鸿基木业有限公司
85.44
2.2.3 电网存在的主要问题
随着潼南工业园区东区的开发以及企业建设投产，亟须在规划范围内开展电网设施建设，确保对用户的正常供电。
2.3 东升和大道组团电网现状
2.3.1 东升和大道组团基本概况
潼南工业园区东升组团和大道组团都位于南泸高速祁佛互通口处、连接工业园北区和南区的产业大道（东安路大道）两侧，并通过产业大道与工业园区南区和北区相连，是潼南未来的产业发展区，如下图所示。其中东升组团规划面积约900公顷；大道组团分为北组团和南组团，分别位于东升组团的北侧和南侧，因暂无土地利用控规文件，因此拟初步考虑大道两侧各500米为界，北组团沿大道长约3公里和南组团沿大道约1.5公里的地块为大道组团规划范围，总面积约为450公顷。东升和大道组团总面积约为1350公顷，如下图2.3-1所示。

图2.3-1 潼南工业园区东升和大道组团范围示意图
2.3.2 电力系统现状
2.3.2.1 电源现状
潼南工业园区东升和大道片区规划范围内暂无电源点。
2.3.2.2 电网现状
潼南工业园区大道片区规划范围内暂无用于本区域内供电的电网设施，但有途经本区域的220kV凉风垭变电站至110kV火车牵引站的110kV双回线线路一条。
2.3.2.3 大用户情况
潼南工业园区东升和大道片区规划范围内目前暂无大用户企业。
2.3.3 电网存在的主要问题
潼南工业园区东升和大道片区短期内暂无企业，随着规划区逐步开发，宜同步规划电网建设。
3 负荷预测
3.1 电力负荷预测
潼南工业园区是兼有居住、工业、公共配套服务设施、交通设施等新兴开发区，属于跨越式发展，采用电力弹性系数法、回归分析法、增长率法、单耗法等根据历史数据来预测电力需求的方法将会产生较大误差，不适用本规划区的电力负荷预测。因规划区内主要以工业为主，人均用电指标法也不是很准确。
同时，规划区内主要片区的用地面积及类型基本确定，采用综合负荷密度法、分类用地负荷密度法预测本区的饱和电力负荷能够得到较准确的预测结果。
（一）综合负荷密度法
不同地区，由于建设环境、实施标准、发展定位影响，其负荷密度相差很大；即使同一地区，由于建设标准及发展定位等因数的影响，不同的规划负荷密度亦不同。对本片区具有参考价值的部分规划新区负荷密度如表3.1-1所示，结合片区的功能定位，考虑远期发展，设置本规划区整体负荷密度为17～19MW/km2。
表3.1-1 部分规划新区负荷密度参考
规划区名称
负荷密度（MW/km2）
浦东康桥工业区
17～20
上海安亭新镇一期
19～23
奉贤综合工业区
20～22
天津滨海新区
22～26
苏州工业园区
24．7
（二）分类用电负荷密度法
工业园北区、田家（东区）的土地利用规划已基本编制完成，各类用地的面积有较详细的规划，采用单位建设用地负荷指标法，根据各组团的功能定位，可以得到较准确的负荷值。《城市电力规划规范GB50293》中给出的规划单位建设用地负荷指标如表3.1-2所示。
表3.1-2 《城市电力规划规范GB50293》推荐规划单位建设用地负荷指标
城市建设用地类别
单位建设用地负荷指标（kW/hm2）
居住用地（R）
100～400
商业服务业设施用地（B）
400～1200
公共管理与公共服务设施用地（A）
300～800
工业用地（M）
200～800
物流仓储用地（W）
20～40
道路与交通设施用地（S）
15～30
公用设施用地（U）
150～250
绿地与广场用地（G）
10～30
3.1.1北区电力负荷预测
（一）综合负荷密度法
根据分类用地负荷密度法预测结果，使用综合负荷密度法进行校核。不同地区，由于建设环境、实施标准、发展定位、产业类型影响，其综合负荷密度相差较大。对于本区有参考价值的部分规划新区负荷密度见前面表3.1-1所示，结合潼南区域整体发展情况、片区的产业定位，考虑远期发展，设置北区整体综合负荷密度为19MW/km2，规划区城市建设用地面积为753.13公顷，远期最大负荷为143.094MW。
（二）分类用地负荷密度法
根据《潼南工业园区（北区）控制性详细规划优化》中提供的各类用地详细规划，采用单位建设用地负荷指标法，按《城市电力规划规范GB50293》，得到较准确的负荷值，详见表3.1-1。
表3.1-3 分类用地负荷密度法负荷预测
序号
用地名称
用地面积（公顷）
指标（kW/公顷）
最大负荷（kW）
现状
本规划
1
公共管理与公共服务设施用地
0.57
0.29
400
116
2
商业服务业设施用地
0.53
67.83
600
40698
3
工业用地
111.22
340.88
300
102264
4
物流仓储用地
6.67
134.27
20
2685.4
5
道路与交通设施用地
37.05
77.2
15
1158
6
公用设施用地
——
9.67
150
1450.5
7
绿地与广场用地
——
122.99
10
1229.9
8
非城市建设用地
680.02
159.41

其中
水域
11.25
10.47

农林用地
668.77
148.94

9
合计
866.5
912.54

149602
考虑负荷同时率

0.9
预测负荷（MW）

134.642
（三）预测结果
从下表可以看出，两种负荷预测结果平均值相差不大，具有可信性，综合负荷密度法预测结果与分类用地负荷密度法预测结果相比较，误差约为6.2%，可以认为预测结果基本满足精确度要求。结合分析结果，选取数值较大预测结果来保证设计裕度，故本次负荷预测选取综合负荷密度法143MW作为北区饱和负荷预测结果，如下表3.1-4所示。
表3.1-4 北区负荷校核
预测方法
饱和电力负荷（MW）
综合负荷密度法
143
分类用地负荷密度法
135
近期负荷方面，目前北区已进驻的企业包括万利来化工、民丰化工等企业，结合即将进驻北区的企业情况，得到北区近期负荷情况如下表3.1-5所示，总计约为72.3MW。
表3.1-5 北区已入住企业负荷情况
用地编号
用地面积（ha）
企业名称
企业用地面积
（ha）
负荷（kW）
D7-1/02
22.4
九橡化大
4.0
80.0
D8-1/02
5.23
仁豪建材
5.3
3200.0
D10-1/02
14.37
仁豪物流
3.3
2000.0
D12-1/02
6.55
潼洲汽贸
6.7
133.3
D15-2/02
9.14
重庆新海交通工程
4.7
1400.0
D17-1/02
16.6
中防德邦
3.2
960.0
蜀龙石化
2.5
755.4
沃凡装饰
1.3
400.0
峰易昕工贸
2.7
800.0
绿草缘皮革
2.0
600.0
浙升科技
1.5
454.0
凌峰橡塑
1.3
404.0
D18-1/02
12.22
众畅再生资源科技
3.0
908.0
金盛气体
1.3
392.0
金茂达橡胶
2.0
600.0
智菱油墨科技
0.7
220.0
玢珲新材料科技
2.0
600.0
D19-4/02
16.89
K3
15.4
4620.0
新华化工
10.6
3175.4
合才化工
1.5
450.0
D19-2/02
41.15
民丰化工
38.9
11680.0
D19-5/02
7.08
立源化工
3.5
1046.0
D20-1/02
18.09
阿尔法
3.6
1080.0
D22-1/02
19.06
东安钾肥
18.0
5408.0
D23-1/02
19.6
同辉气体
1.3
400.0
凯益特种气体
1.9
566.0
万利来化工
13.9
4174.0
D25-1/02
27.32
新中天渝西环保
6.7
2000.0
D25-5/02
21.95
骐福能源
21.8
6533.4
第一造纸厂
5.2
1564.0
金海能源
6.7
2000.0
宝禾复合肥
6.7
2000.0
D26-3/02
14.99
宝瑞化工
3.3
1000.0
江川化工
4.7
1400.0
雅香美源
6.6
1994.0
D27-1/02
14.44
庆龙精细锶盐
14.4
4332.0
D27-2/02
17.21
北星气瓶
2.0
600.0
金阳光新材料科技
8.0
2400.0
合计
72329.6
3.1.2田家组团（东区）电力负荷预测
田家组团（东区）发展定位为电子产业基地，以笔记本电脑配件生产为主，电镀加工为辅，集高新技术产业、信息、交通为一体的综合经济园区。规划总用地面积459.24公顷，其中建设用地面积308.30公顷。其中工业用地占地242.18公顷，约占建设用地的78.55%。
（一）综合负荷密度法
根据田家组团（东区）发展定位与开发情况，选取整体负荷密度17MW/km2。
按照规划建设用地308.30公顷，计算得出田家组团（东区）饱和负荷约为52MW。
（二）分类用地负荷密度法
田家组团（东区）建设用地主要包括工业、道路交通、公用设施、绿地与广场用地等，各类型用与总体电力负荷预测如表所示。可以得出，田家组团（东区）饱和负荷约50MW，其中工业负荷48MW，占比约96%。
表3.1-6 田家组团（东区）分类用地负荷情况表
序号
用地类型
面积
（公顷）
比例
（%）
单位电力负荷（kw/ha）
电力负荷(kW)
1
工业用地
242.18
78.55
200
48436
2
道路交通用地
46.04
14.93
15
690.6
3
公用设施用地
7.36
2.39
150
1104
4
绿地与广场用地
12.72
4.13
10
127.2
合计建设用地
308.3
100

合计电力负荷
50357.8
（三）预测结果
从下表可以看出，两种负荷预测结果平均值相差不大，具有可信性。综合分析结果认为，可选取数值较大预测结果来保证设计裕度，故本次负荷预测选取综合负荷密度法52MW作为田家组团（东区）饱和负荷预测结果。
表3.1-7 田家组团（东区）饱和负荷预测结果校核
预测方法
饱和电力负荷（MW）
综合负荷密度法
52
分类用地负荷密度法
50
近期负荷方面，目前田家组团（东区）已确定的企业包括骏晖科技、新中天环保、远达环保、巨科环保、金升金照明、重庆鸿基木业等，该部分企业电力负荷预测如表所示，合计约为6332kW，取该值为田家组团（东区）近期负荷预测结果。
表3.1-8 田家组团（东区）近期负荷预测结果
地块编号
用地面积
(ha)
企业名称
企业占地面积（亩）
电力负荷预测（kW）
C07-02/01
10.83
骏晖科技
50
667
/
/

C08-02/01
13.83
新中天环保
60.42
806
远达环保
40
533
/
/

C09-01/01
10.65
巨科环保
300.9
1333
C10-02/01
8.32
D09-02/01
8.99
金升金照明
139.05
1854
D11-01/01
5.70
重庆鸿基木业有限公司
85.44
1139
合计电力负荷
6332
3.1.3东升和大道组团电力负荷预测
潼南工业园区大道片区地处连接工业园北区和南区的东安路大道两侧，暂无土地利用控规文件，入住企业也暂不明确，因此拟采用综合负荷密度法进行电力负荷预测。
选取大道片区整体负荷密度15MW/km2。
按照规划用地1350公顷粗算，计算得出大道片区饱和负荷约为202.5MW。
3.2 冷热负荷预测
根据相关工业园区冷热负荷预测的相关文献，可参考每个产业区每平方公里的规划热负荷如下：
(1) 生物医药产业区：50吨/时.Km2；
(2) 电子信息产业区：25吨/时.Km2；
(3) 现代纺织及新材料产业区：30吨/时.Km2；
(4) 精密机械及装备制造产业区：20吨/时.Km2；
(5) 出口加工区：40吨/时.Km2；
(6) 工业发展备用地：25吨/时.Km2（按产业的平均数取值）。
3.2.1北区冷热负荷预测
3.2.1.1北区现状热负荷
（1）北区现状工业蒸汽热负荷
本小节规划的范围为潼南工业园北区，根据《重庆潼南工业园区（北区）控制性详细规划》，北区利用生态型特色以及区位优势，打造机械加工、绿色食品加工、化工纸业等企业、同时吸纳一批环保型、科技型等新型企业。北区内企业依靠自有锅炉满足工业蒸汽需求，没有集中供应锅炉房和区域性热电站。蒸汽热负荷现状统计如下表3.2-1。
表3.2-1 现状工业蒸汽负荷
序

号
企 业 名 称
调研蒸汽用量（t/h）
蒸汽参数要求
供热方式
最大
平均
最小
温 度
（℃）
压 力
（MPa）
1
阿尔法
1.5
0.9
0.5
175
0.6
天然气或燃煤锅炉
2
仁豪建材
1.8
1.2
0.6
180
0.6
天然气或燃煤锅炉
3
中防德邦
2.2
1.7
1.2
175
0.6
天然气或燃煤锅炉
4
重庆沃凡装饰材料有限公司
0.7
0.6
0.5
180
0.6
天然气或燃煤锅炉
5
重庆绿草缘皮革制品
2.5
2
1.5
180
0.6
天然气或燃煤锅炉
6
凌峰橡塑
1.6
1.2
0.7
180
0.6
天然气或燃煤锅炉
7
金茂达橡胶
2.5
2
1.4
150
0.7
天然气或燃煤锅炉
8
东安钾肥
12
9
7
160
0.7
天然气或燃煤锅炉
9
宝禾复合肥
4
3
2.7
194
1.25
天然气或燃煤锅炉
10
民丰化工
52
50
45
162
0.6
燃煤锅炉
11
重庆新华化工有限公司
7.2
4.7
2.2
160
0.5
天然气锅炉
12
合计
88
76.3
63.3

从以上现状工业蒸汽热负荷统计表可以看出，现有锅炉热负荷全为低压蒸汽负荷，蒸汽需求量最大、平均、最小为88t/h、76.3t/h、63.3t/h。
（2）北区现状热水负荷
经调查，潼南工业园北区目前热水负荷约为3110t/天左右，北区热水负荷现状统计如下表3.2-2：
表3.2-2 北区现状热水负荷统计表
用 户
用 量
（t/d）
要求水温
（℃）
用 途
阿尔法
500
60
生产、生活
仁豪建材
300
60
中防德邦
300
60
重庆沃凡装饰材料有限公司
250
50～60
重庆绿草缘皮革制品
300
60
凌峰橡塑
60
80
金茂达橡胶
50
60
东安钾肥
800
65
宝禾复合肥
550
60
合 计
3110

3.2.1.2北区近期热负荷
根据北区提供的总体规划和产业规划，对园区现有入驻企业实际生产情况和规划面积等综合分析，在本规划范围内无采暖热负荷，规划热负荷主要为北区内的工业热负荷和热水负荷。
规划范围内的工业热负荷预测的原则是：
（1）已入驻投产企业按近期及最终规模以及设计供热参数进行预测；
（2）已入驻（含签约）在建尚未投产企业按投产时间及最终规模以及设计供热参数进行预测；
（3）其他尚未确定入驻企业的地块按园区总体规划及产业规划确定的地块性质及其面积按产品单耗或地块指标计算，用热参数参考类似工程。按每万平方米工业建筑耗汽指标粗略估算（已考虑了各种修正）所需的蒸汽量G=q×f×A，式中：
G—厂所需蒸汽量，t：
q—工业建筑耗汽指标，t/（h.万m2）；
f—工业建筑的占地面积，万m2
A—工业建筑的容积率，%；
工业建筑根据不同的行业，按热电联产规划设计手册推荐的每平方米的耗汽指标q值进行估算。工业建筑耗汽指标q见表3.2-3。
表3.2-3 工业建筑耗汽指标
行业名称
耗汽指标
t/h/hm2
行 业 名 称
耗汽指标
t/h/hm2
电子科技
0.16
物流
0.02
医药
1.53
公用建筑
0.51
轻工业
1.23
其他规划厂房
0.35
化工
0.68
不明性质的其他工业建筑
0.50
机械
0.34
注：本表数据源自《热电联产规划设计手册》。
根据以上原则对北区各企业的工业蒸汽热负荷进行预测，至2020年北区新增低压工业蒸汽热负荷最大、平均、最小分别为：48.8t/h、41.7t/h、31.8t/h。即至2020年底北区的低压工业蒸汽热负荷最大、平均、最小分别为：136.8t/h、118t/h、95t/h，近期无中压蒸汽负荷需求。北区近期（2016年～2020年）工业热负荷预测统计如下表3.2-4。
表3.2-4 近期（2016年～2020年）工业蒸汽热负荷
序

号
企 业 名 称
调研蒸汽用量（t/h）
蒸汽参数要求
最大
平均
最小
温 度
（℃）
压 力
（MPa）
1
仁豪物流
0.14
0.1
0.07
180
0.5
2
浙升科技
0.24
0.2
0.14
175
0.6
3
合才化工
0.6
0.5
0.4
180
0.5
4
重庆立源化工有限公司
2.4
2.3
2.2
150
0.7
5
同辉气体
1.6
1.2
0.8
175
0.6
6
凯益特种气体
2.3
2.1
2
175
0.6
7
第一造纸厂
33.3
28.5
20
190
0.8
8
宝瑞化工
2.3
2.2
2
180
0.5
9
江川化工
3.2
2.7
2.2
180
0.5
10
北星气瓶检验
1
0.7
0.6
160
0.7
11
重庆金阳光新材科技有限公司
1.3
1.2
1.1
180
0.7
12
合计
48.8
41.7
31.8

3.2.1.3北区远期热负荷
远期规划热负荷增长主要来自于未来北区工业化建设的规模。北区依托丰富的天然气资源，重点发展以天然气为原料和燃料的精细化工、清洁能源等关联产业，形成重庆重要的天然气综合利用示范基地和绿色环保建材基地。根据热负荷规划原则及预测计算方法（见3.1.2节），至2025年北区各企业低压工业蒸汽热负荷最大、平均、最小分别为：35t/h、25t/h、18/h。即至2025年底北区的低压工业蒸汽热负荷最大、平均、最小分别为：171.8t/h、143t/h、113t/h。北区远期无中压蒸汽新增负荷。北区远期（2020年～2025年）工业热负荷预测统计如下表3.2-5。
表3.2-5 远期2020年～2025年工业蒸汽热负荷
序

号
企 业 名 称
调研蒸汽用量（t/h）
蒸汽参数要求
最大
平均
最小
温 度
（℃）
压 力
（MPa）
1
潼洲汽贸
1.7
1
1
165
0.5
2
重庆新海交通工程材料制造有限公司
5.4
4
3.6
150
0.7
3
重庆蜀龙石化有限公司
1.7
1.1
1
180
0.5
4
重庆峰易昕工贸有限公司
1.3
1
0.7
160
0.6
5
重庆众畅再生资源科技有限公司
0.48
0.3
0.2
160
0.7
6
重庆市潼南区金盛气体有限公司
1.6
1.3
1.1
160
0.7
7
重庆智菱油墨科技有限公司
0.12
0.11
0.1
160
0.7
8
重庆金海能源有限公司
8.2
6
5
170
0.6
9
重庆九橡化大环保科技有限责任公司
0.46
0.38
0.3
160
0.6
10
重庆玢珲新材料科技有限公司
0.32
0.16
0.22
160
0.3
11
重庆新中天渝西环保科技有限公司
1
0.7
0.6
160
0.5
12
雅香美源
3.3
2.5
2
150
0.7
13
重庆市庆龙精细锶盐化工有限公司
9.8
6
2
160
0.6

低压蒸汽合计
35
25
18

由近期规划工业热负荷和远期规划工业热负荷分析可以得出北区工业热负荷增长统计如下表3.2-6。
表3.2-6 潼南工业园区（北区）工业热负荷增长统计表
用汽压力
（MPa）
用汽温度
（℃）
现状工业
热负荷
（t/h）
近期工业热负荷（t/h）
中远期工业热负荷（t/h）
近期工业
热负荷
比现状
增长量
远期工业
热负荷
比近期
增长量
0.5~1.25
150~194
88
136.8
48.8
171.8
35
3.2.2田家组团（东区）冷热负荷预测
3.2.2.1东区现状热负荷
（1）东区现状工业蒸汽热负荷
本小结规划的范围为潼南工业园东区，根据《重庆潼南工业园区（东区）控制性详细规划》，东区将建成为重庆市重要的电子产业基地，以笔记本电脑配件生产为主，电镀加工为辅，集高新技术产业、信息、交通为一体的综合经济园区。目前，东区内暂无集中式热电联产项目。区内所有企业至2016年底低压工业蒸汽热负荷最大、平均、最小为26t/h、20t/h、17t/h，无中压蒸汽热负荷需求。东区蒸汽热负荷现状统计如下表3.2-7。
表3.2-7 现状工业蒸汽热负荷
序

号
企 业 名 称
调研蒸汽用量（t/h）
蒸汽参数要求
供热方式
最大
平均
最小
温 度
（℃）
压 力
（MPa）
1
巨科环保
3.2
2.8
2.5
50
0.8
天然气或燃煤锅炉
2
远达环保
6
5
4
180　
0.8
天然气或燃煤锅炉
3
骏晖科技
0.5
0.4
0.3
194
0.8
天然气或燃煤锅炉
4
泰锦科技
16
12
10
175
1.25
天然气或燃煤锅炉
5
低压蒸汽合计
26
20
17

（2）东区现状热水负荷
经调查，潼南工业园东区目前热水负荷约为60t/天左右，东区热水负荷现状统计如下表3.2-8：
表3.2-8 东区现状热水负荷统计表
用 户
用 量
（t/d）
要求水温
（℃）
用 途
巨科环保
10
60
生产、生活
远达环保
15
65
骏晖科技
15
60
泰锦科技
20
65
合计
60

3.2.2.2东区近期热负荷
根据东区提供的总体规划和产业规划，目前东区在建企业仅为重庆鸿基木业有限公司和金升金照明公司，产业规模尚未形成。根据热负荷规划原则及预测计算方法（参见3.2.1节）对东区的工业蒸汽热负荷进行预测，至远期东区新增低压工业蒸汽热负荷最大、平均、最小分别为：18t/h、14t/h、12t/h。至2020年底东区的低压工业蒸汽热负荷最大、平均、最小分别为：44t/h、34t/h、29t/h。
表3.2-9 近期工业蒸汽热负荷
序

号
