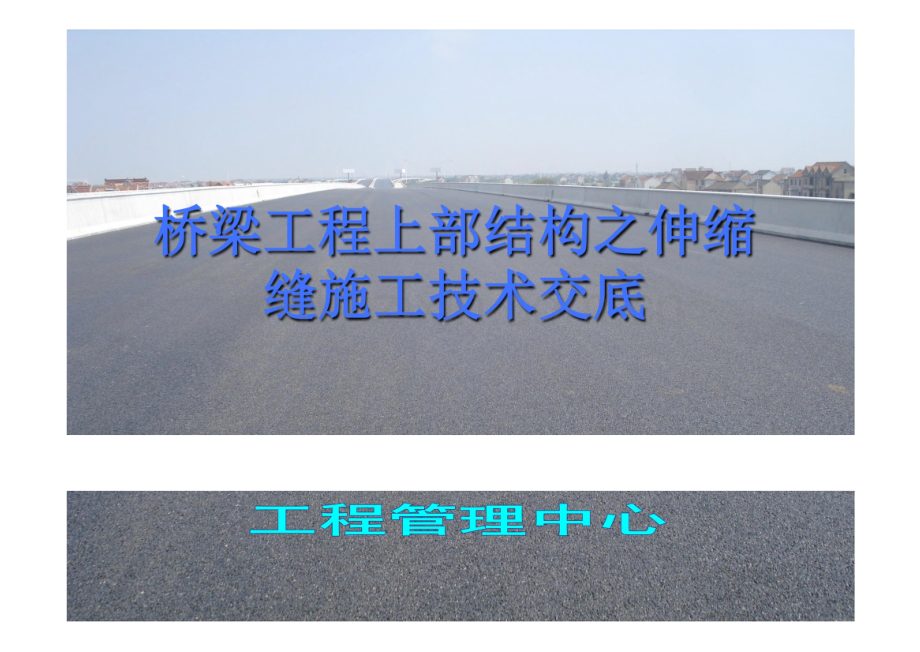

桥梁工程上部结构之伸缩缝施工技术交底.pdf

2、施工要求3、环境保护4、安全IT 刁口 力 HU1竹内 RP 1乂，Jt=LJX承受车行荷载的反复作用，且易受到各种自然和外部 因素的影响。桥面变形在伸缩装置处所产生的应力较 大，如果伸缩装置没有一定的强度，很容易遭到损坏；同样，伸缩缝处的平整度如果不好，在车辆荷载的作 用下，易受到较大的冲击，也容易损坏。而伸缩装置 的质量好坏是确保行车道平整度及行车舒适度，伸缩缝是桥梁构造中的重要组成部分。而桥梁施工缝的质 量与施工过程中的质量控制有很大的关系。现对现场一施工做如下要求:1、材料及加工要求(1)橡胶、钢材、钢筋等应符合设计文件和技术规 范的要求。(2)碎伸缩缝的浇注均采用C50钢纤维碎。控制 其坍落度满足混凝土罐车运输的最小要求，并应适当 掺入外加剂，减小水灰比，减少混凝土收缩。(1)伸缩缝安装采用开槽法。即先进行桥面铺装施 工，后开槽安装伸缩缝，以沥青破铺装层来控制伸 缩范围内碎及伸缩缝本身的平整度和标高。(2)伸缩缝宜在气温为年平均气温时安装。当安装 温度与年平均温度相差较大以致影响伸缩缝正常使 用时，应在制造厂家工程师的指导下，卸掉夹具，用千斤顶调正伸缩间隙，使之符合要求，再安上夹 送固定好，以备安装。(3)安装后的伸缩缝缝面必须平整，纵横的坡度符 合设计要求，并与两侧沥青税路面平顺衔接。(4)严禁将伸缩缝型钢直接与硅中预埋钢筋施焊连 接5)安装前必须对伸缩缝妥善存放,不得有变形利污染。节缩缝运抵施工现场后,其存放地点应尽量 接近安装位置，并放置在最少高于地面30cm的支 撑物上。(6)施工中严禁将空压机、发电机等设备直接置于 路面上，所有机械必须采取有效措施防止漏油污染 路面。(7)安装结束后，必须保证伸缩缝周围沥青碎清洁、一或污染、无损坏。(8)安装伸缩缝不能影响道路畅通，需要提前做好 提示；不能出现安全事故。设置的过桥宽度要具有 一定的过车宽度。W安以前现场推冬江作A熟悉图纸和安装操作规程；检查、验收伸缩 缝型钢的平整度、顺直度和缝体间隙。B机械设备、小型机具配备齐全。尤其是提供 施工车辆过往的过桥必须质量坚固、数量充足，以 保证施工顺利进行。C配齐备足防止污染路面的帆布、塑料布、胶 等材料。D配齐备足养护用的塑料薄膜、土工布、运水 工具等。(2)开槽口，度-p 9 一 ，.，.d.，wwf jf，u 9确放样，打上线后用切割机锯缝、顺直，锯缝线以 外的沥青砂路面，必须仔细用塑料布覆盖并用胶带 纸封好，以防锯缝时产生的石粉污染路面。锯缝应藕松翳睛麟麴鞭智露选孽需免切缝污染。切缝必须切到桥面铺装上面，严禁出 现沥青面层悬空现象，伸缩缝在防撞墙部位必须手于14cm(D80)、18cm(D160),应将槽内的沥青砂、松动的水泥砂凿除干净，应凿毛至坚硬层，并用强力吹风机或高压水枪清除浮尘和杂物。开槽懿麟勰黯瀛禁施工人员踩踏槽两侧边缘,梁端同随内电氽物,款扃泡沫塑:c尤其是迳燹必须清理于序,一,如有梁亚顶薛与墙情膨期至-二 于 4cm。,塞密实。须将梁端部分凿除，保齐宽度不环节必须拍照）D理顺、调整槽内预埋筋，对漏埋或折断的预埋筋 应进行修复，要求将梁体内主筋凿出，选取纵桥向 主筋和预埋筋焊接，锚固长度和焊接长度严格按规 强热翁存凿隙理严禁累用风编等强震重食施工，应选取小型设备或人工盒除，避免破坏篥株。E开槽后产生的所有弃料必须及时清理干净，确保 施工现场整洁。A伸缩缝女装之刖，女装时的头际司温与出J时的 温度有较大出入时，须调整组装定位空隙值，伸缩 缝定位宽度误差为2mm,要求误差为同一符号，不允许一条缝不同位置上同时出现正负误差。B安装时伸缩缝的中心线与梁端中心线相重合。如 果伸缩缝较长，需将伸缩装缝分段运输，到现场后 再对接，对接时，应将两段伸缩缝上平面置于同一 水平面上，使两段伸缩缝接口处紧密靠拢，并校直 调正。用高质量的焊条，逐条焊接，焊接时宜先焊 接顶面，再焊侧面，最后焊底面，要分层焊接，确 保质量，并及时清除焊渣。焊接结束后用手提砂轮 机磨平顶面。采用龙门吊架和10X10角钢作定位角钢，使伸 缩缝上顶面比两侧沥青碎面层的标高低约23mm,控制伸缩缝的标高，然后对伸缩缝的纵向直线度也 进行调整。伸缩缝的标高与直线度调整到符合设计 要求后，可进行临时固定，固定时应沿桥宽的一端 向另一端依次将伸缩缝型钢上的锚固装置与预留槽 内的预埋钢筋每隔23个锚固筋焊一个焊点，两侧 一对称施焊，以保证抄平后的伸缩缝不再发生变位，严禁从一端平移施焊，造成伸缩缝翘曲。固定后同施t神畸龚纲就沅凝版耨同圆足府应对伸缩缝的标图应冉复测一遍，确认在临时固 定过程中未出现任何变形、偏差后，把型钢上的锚固钢筋与预埋钢筋在两侧同时焊牢，最好一次全部焊牢。如有困难，可先将一侧焊牢，待达到预定的安装气温时，再将另一侧全 部焊牢。注意焊点与型钢距离不小于5cm,以免型钢变形。在焊接的同时，应随时用三米直尺、塞尺检测异型钢的平整 度，平整度应控制在0-2mm范围，否则很容易出现跳车现 象。在固定焊接时，对经常出现的预留槽内预埋筋与异型钢 梁锚固筋不相符现象，要采用U型、L型、S型钢筋进行加固 连接，以确保缝体与梁体的牢固连接。对于需要植筋的伸缩 缝，必须将梁体内的主筋凿出，选取纵桥向主筋和预埋筋 焊接，锚固长度和焊接长度等严格按照规范执行。植筋后 必须进行抗拉拔试验，合格后方可使用。连接处焊缝长度应 不小于10cm,应按照规范要求，采用浅接触，保证焊接长 度。严禁出现点焊、跳焊、漏焊等现象。伸缩缝焊接牢固后,应尽快将预先设定的临时固定卡具、定位角钢用气割枪割去,三 模板安装。模板彩采用泡流通纤维亚，溥弗守,一，.、,-4 尸-_现移动，并能防止沙浆流入伸缩缝内，以免影响伸 缩。为防止税从上部缝口进入型钢内侧沟漕内，型 钢的上面必须要用胶布封好。（该处拍照），或填 缝泡沫到顶。F桥梁伸缩缝混凝土的施工如果截断桥梁两侧盲 沟内的水的排出，造成桥面铺装出现水损坏，宜通 过塑料软管将桥梁盲沟内的水排出顺畅，在浇筑混凝土时将排水软管埋设到位。_A浇注前应在缝两侧铺上塑料布或胶带厂屎证磴 不污染路面。B税振捣哥应两侧同时进行，为保证税密实，特 别是型钢下碎的密实，用振捣棒振至不再有气泡为 止。C碎振捣密实后，用抹板搓出水泥浆，分45次按 常规抹压平整为止。这道工序应特别注意平整度，砂面比沥青路面的顶面略低12mm为宜，过高或过 低都会造成跳车现象。水泥碎浇筑完成后，然后覆盖土工布，浮格洒水 养生，养生期不少于7天。养生期间严禁车辆通行。B经过养生，水泥碎强度达到设计强度的50%以上 后，可安装橡胶密封条，安装前必须把缝内充当模 板的泡沫板、纤维板、漏浆的硅硬块全部掏干净后,嵌入橡胶条。（清理干净拍照、按装好橡胶条拍照）;环境保沪 h.施工过程中严禁污染路面及桥面：(1)严禁将生活设施置于桥面或者路面之上，不准 将生活垃圾抛弃在路面上；(2)切割沥青混凝土时必须采取措施防止污染路面,清理出的垃圾应放置在宽大的彩条布上，清理完毕 卷起委余的彩条布将清理出的垃圾包裹严密，防止 污桀路面；(3)施工由的机具、设备必须采取严格措施，避免.一漏油污染路面；(4)不准混凝土搅拌运输车在路面上进行掉头，以 曹整沥“7咚咛”口？面1施工过程中，包括搅拌运输车的 出御算均应求取措施不准混凝土污桀路面施工现场应切实做好安全工作，应在中央分隔 带开口处将路进行封闭，包括必要的纵向封闭和横 向封闭，封闭应彻底，并悬挂彩条旗进行提醒注意.1、运输伸缩缝装置按设计要求全部组装好后，由生产厂家或用户运往施工现场。如其长度超过运 输允许限度或由于其他原因不能整体运输时，可以 采用拆分的方法运输。浦东运河A30高柒粉伸姐耀施工3比工程名称：工程部位 伸场怪类型 仲缩耀长度工状态 安契温度收日Wh，浦东段）新邃工程16标焊接后
