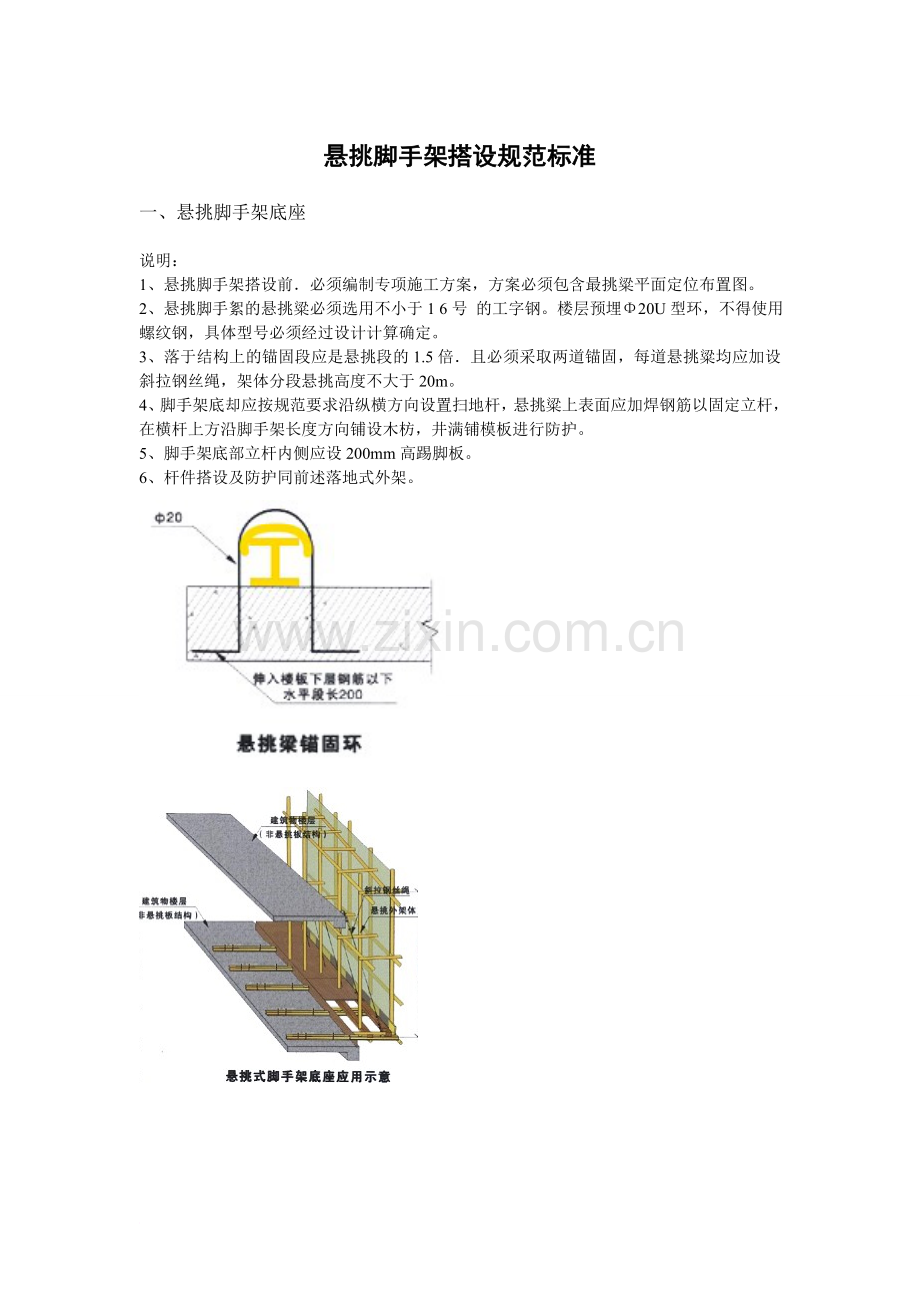

悬挑脚手架搭设规范标准
一、悬挑脚手架底座

说明：
1、悬挑脚手架搭设前．必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。
2、悬挑脚手絮的悬挑粱必须选用不小于1 6号 的工字钢。楼层预埋Φ20U型环，不得使用螺纹钢，具体型号必须经过设计计算确定。
3、落于结构上的锚固段应是悬挑段的1.5倍．且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。
4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。
5、脚手架底部立杆内侧应设200mm高踢脚板。
6、杆件搭设及防护同前述落地式外架。

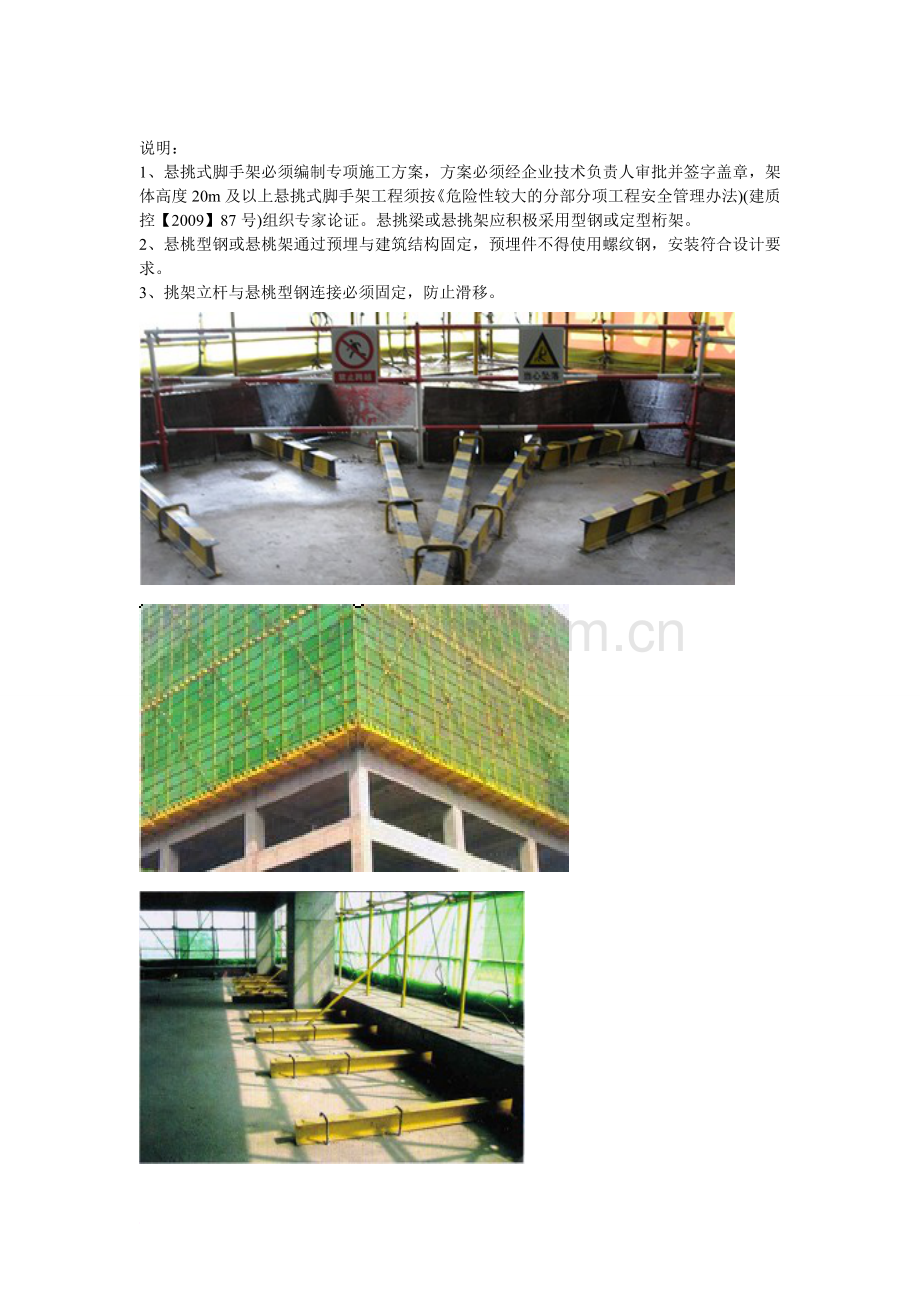

说明：
1、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架体高度20m及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法)(建质控【2009】87号)组织专家论证。悬挑梁或悬挑架应积极采用型钢或定型桁架。
2、悬桃型钢或悬桃架通过预埋与建筑结构固定，预埋件不得使用螺纹钢，安装符合设计要求。
3、挑架立杆与悬桃型钢连接必须固定，防止滑移。

二、 外架连墙件的设置

三、 剪刀撑和斜向支撑的设置

说明：
1、高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。中间 各道剪刀撑之间的距离不大于 15m。每道剪刀撑宽度不小于4跨，并不小于6m。斜杆与地面的倾角宜 在45-60度之间。
2、高度在24m以上的双排脚手架应在 外侧立面整个长度和高度上连续设置剪刀撑。
3、一字型、开口型双排架两断口必须
设置横向斜撑；24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。
4、剪刀撑斜杆的接长必须采用搭接， 搭接长度不小于1m，且不少于三个扣件紧固。

四、 水平防护（主体及装修施工阶段）

说明：
1、主体施工阶段，施工层、拆模层、脚手架第二层必须满铺脚手板，脚手板离建筑物结构的距离满足规范 要求。
2、从第二层起，应每隔12米高设置一道硬质隔断防护，并在其中间部位张挂水平安全网。
3、脚手板铺设时严禁出现探头板，脚手板端头应用φ4mm镀锌铁丝固定在小横杆上。
4、拉结点的杆件及扣件涂刷红色油漆。并在拉结点附近悬挂安全提示牌。提示牌每隔30米设置一处，每层每面不少于2处。

说明：
1、安装及装修施工阶段，作业层满铺脚手板。
2、安装及装修施工阶段，外脚手架竖向每隔12米必须满铺一层脚手板， 并在中间层满兜一道水平安全网，安全网必须兜挂至建筑物结构。
3、脚手板铺设时严禁探头板出现，脚 手板端头应用φ4mm镀锌铁丝固定在小横杆上。
4、拉结点的杆件及扣件刷红色警戒色。 并在拉结点附近悬挂安全提示牌。提示牌每隔30米设置一处，每层每面不少于2处。
