Q/SKK 655-2004

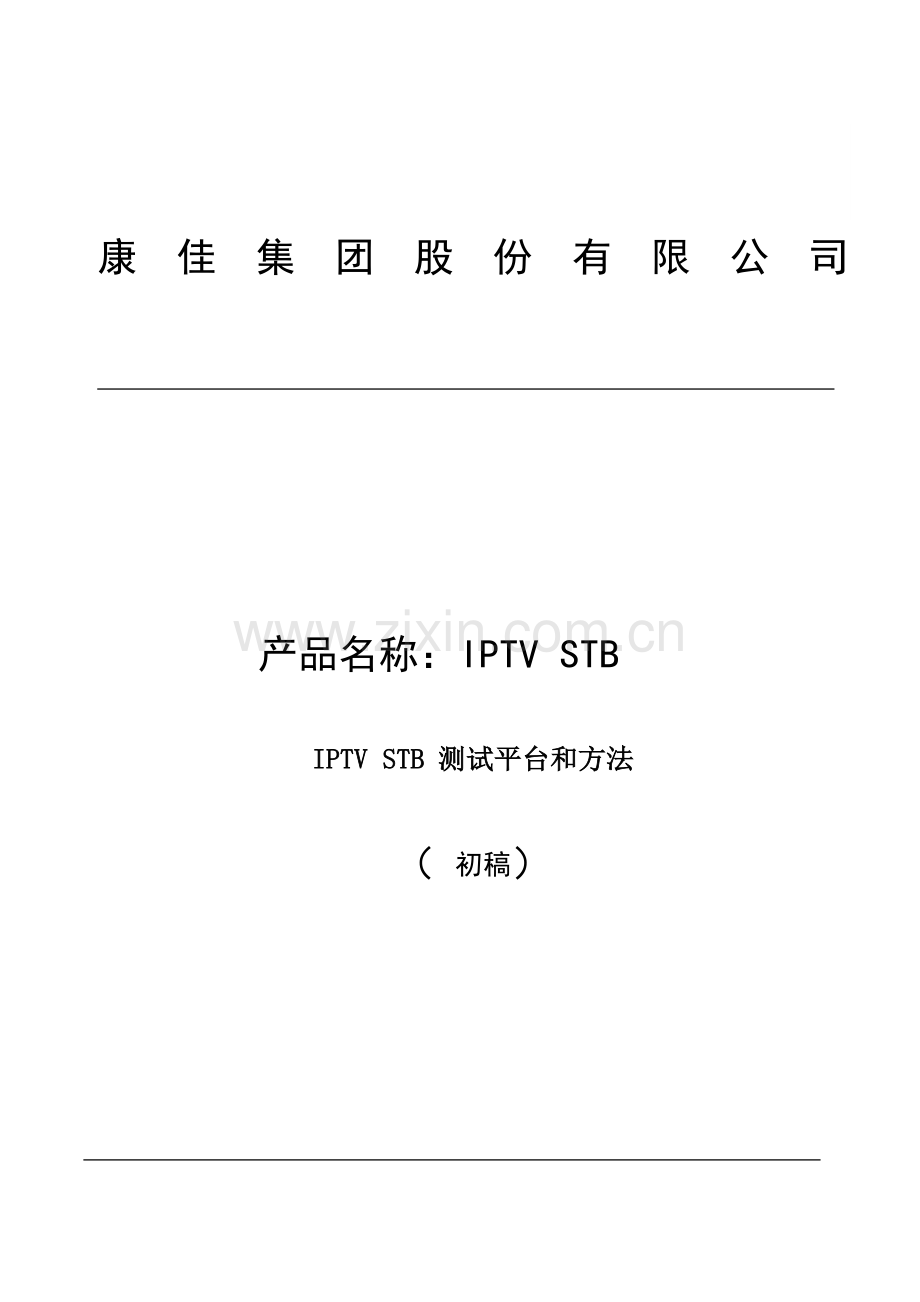

康佳集团股份有限公司

产品名称：IPTV STB

IPTV STB 测试平台和方法

（ 初稿）

5

--

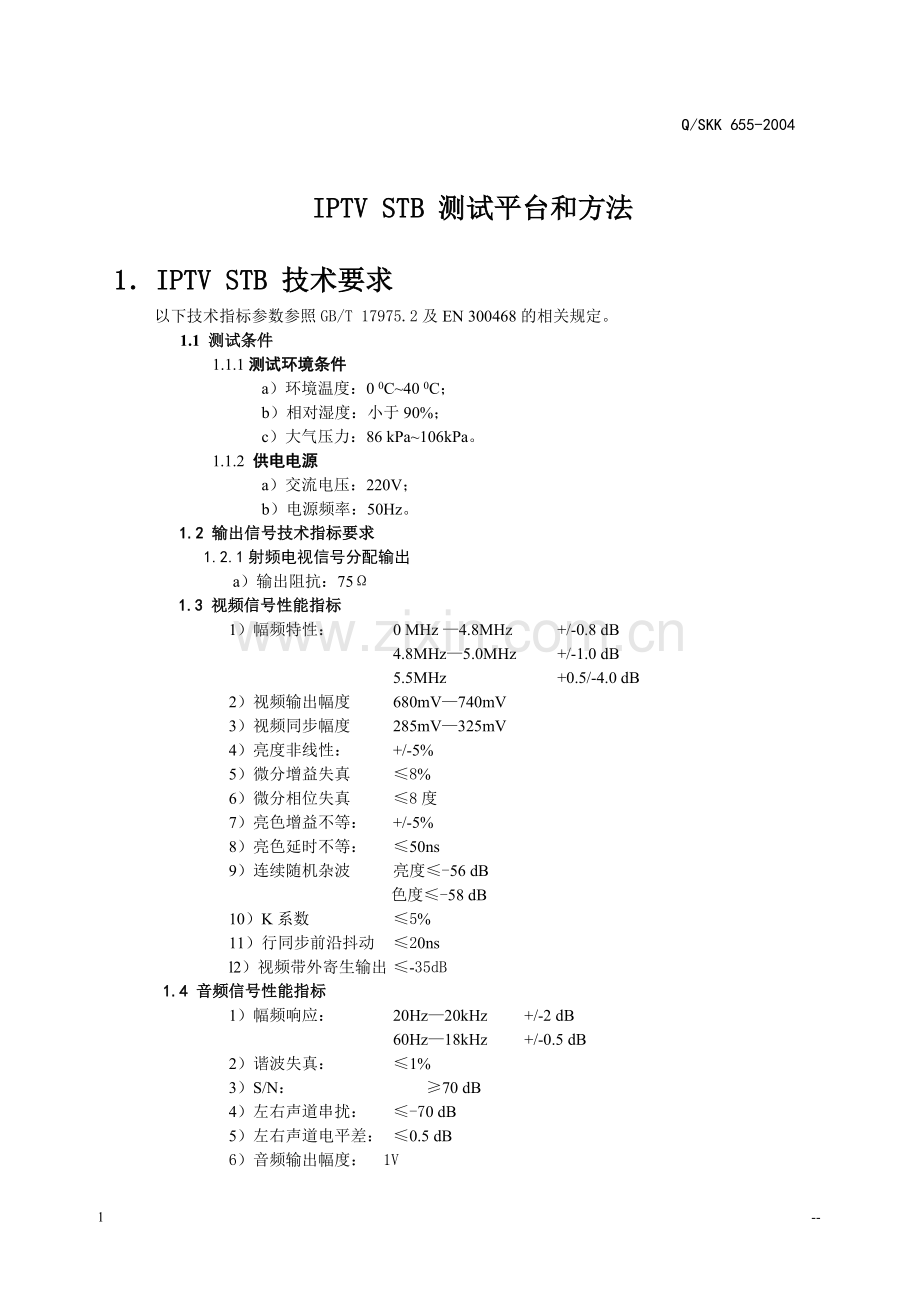

IPTV STB 测试平台和方法

1．IPTV STB 技术要求
以下技术指标参数参照GB/T 17975.2及EN 300468的相关规定。
1.1 测试条件
1.1.1测试环境条件
a）环境温度：0 0C~40 0C；
b）相对湿度：小于90%；
c）大气压力：86 kPa~106kPa。
1.1.2 供电电源
a）交流电压：220V；
b）电源频率：50Hz。
1.2 输出信号技术指标要求
1.2.1射频电视信号分配输出
a）输出阻抗：75Ω
1.3 视频信号性能指标
1）幅频特性：　 0 MHz —4.8MHz +/-0.8 dB
4.8MHz—5.0MHz +/-1.0 dB
5.5MHz +0.5/-4.0 dB
2）视频输出幅度 680mV—740mV
3）视频同步幅度 285mV—325mV
4）亮度非线性： +/-5%
5）微分增益失真 ≤8%
6）微分相位失真 ≤8度
7）亮色增益不等： +/-5%
8）亮色延时不等： ≤50ns
9）连续随机杂波 亮度≤-56 dB
色度≤-58 dB
10）K系数 ≤5%
11）行同步前沿抖动 ≤20ns
l2）视频带外寄生输出 ≤-35dB
1.4 音频信号性能指标
1）幅频响应： 20Hz—20kHz +/-2 dB
60Hz—18kHz +/-0.5 dB
2）谐波失真： ≤1%
3）S/N： ≥70 dB
4）左右声道串扰： ≤-70 dB
5）左右声道电平差： ≤0.5 dB
6）音频输出幅度： 1V
1.5 安全要求
安全要求应符合GB8898-2001的规定
1.6 电磁兼容性
电磁兼容性应符合GB13837-2003的要求
1.7 适应要求
环境适应性除温度环境要求为0℃-40℃外，其它环境条件应符合SJ/T10730第5.7条的规定。
1.8 可靠性要求
平均无故障工作时间：大于10000小时。
2. 测试设备和方法
2．1 测试STB需要仪器设备
a）带AV输入端子和S输入端子的电视机 一台
b）示波器（100 M） 一台
c）数字电压表 一只
d）数字电视信号发生器 一套
e）射频衰减器（工作频率上限达1000MHz以上）一只
f）频谱分析仪 一台
2．2 测试方法
2．2．1 视频测试
2．2．1．1待测接收机与信号源、电视机、仪器仪表连接图

数字电视信号发生器

分配器

220V/AC

数字电视接收器

电视机

图1
连接无误后，打开电源，开始测试工作。
2．2．1．2 最小最大接收电平的测试
保持信号的频率，将分配输出的信号强度减小到40dBμV，图象声音在十秒内应无两次及以上的可以觉察的停顿、音杂，逐渐降低信号电平，直到图象声音在十秒内有两次及以上的可以觉察的停顿、出码賽克、音杂，但不出现黑屏等复位现象。此时的信号强度是最小接收电平。
保持信号的频率，将分配输出的信号强度加强到85dBμV，图象声音在十秒内应无两次及以上的可以觉察的停顿、音杂，逐渐加强信号强度，直到图象声音在十秒内有两次及以上的可以觉察的停顿、出码賽克、音杂，但不出现黑屏等复位现象。此时的信号强度是最大可接收电平。
2．2．1．3 带外寄生输出
按图3连接接收机和仪器设备，测试端口为复合视频输出口
被测
接收机

频谱分析仪
数字电视信号发生器
V

图3 带外寄生输出测试框图
测试方法：
a) 将仪器和设备调整到正常工作状态，选择被测接收机工作频段内一个频点，发送彩条调节被测接收机使其正常工作；
b) 用频谱分析仪测量视频带外寄生输出，取其最大值，此值应符合1.3第（12）的要求。
2．2．1．4 测量视频CVBS信号的输出幅度
按图4连接被测接收机和仪器设备

分配器
矢量分析仪

IPTV STB
220V/AC
示波器

数字视频信号发生器

V

电视机

图4
待测接收机与仪器如图四连接，数字电视信号发生器的信号选择白电平（100%）信号，在矢量分析仪上，在测量菜单里选择视频电平项，测试视频输出幅度及同步信号幅度，它们的值应满足1.3第（2、3）条的要求。
2．2．1．5 测量S端子输出信号的输出幅度
待测接收机与仪器如图四连接，数字电视信号发生器的信号改为彩条，电视监视器显示彩条无偏色，用示波器测试Y信号的幅度，它们的值应满足1.3第（2、3）条的要求。
2 ．2．1．6 视频幅频特性测试
待测接收机与仪器如图四连接，数字电视信号发生器选择多波群信号，在用监视器监视接收到图象后，在矢量分析仪上，选择幅频特性项目，直接读取视频输出视频幅频特性，它 们的值应满足1.3第（1）条的要求。
2．2．1．7 K系数的测试
连接及信号同2.2.1.6，在矢量分析仪上，选择K系数项目，直接读取视频输出信号的K系数值，K系数值应符合4．5．2第（10） 条的要求。注意在测试时应读取绝对值最大读数作为测量结果。
2．2．1．8 亮度/色度增益不等、亮度/度时延差
连接及信号同2.2.1.6，在矢量分析仪上，选择测试菜单中的增益不等，时延差项，读取视频输出信号的亮色增益差，此读数应符合1.3第（7） 条的要求。读取视频输出信号的亮色时延数值，此读数应符合1.3第（8）条的要求。注意在测试时应读取绝对值最大读数作为测量结果。
2．2．1．9 亮度非线性失真
连接及信号同2.2.1.6，在矢量分析仪上，选择测试菜单中的失真项，读取视频输出信号的亮度非线性失真值，此读取值应符合1.3第（4） 条的要求。注意在测试时应读取绝对值最大读数作为测量结果。
2.2.1.10 同步前沿抖动
连接及信号同2.2.1.6，在矢量分析仪上，选择前沿抖动项，直接读取视频输出信号的抖动 值，此抖动 值应符合1.3第（11）条的要求。注意在测试时应读取绝对值最大读数作为测量 结果。
2.2.1.11 微分相位失真（DP）、微分增益失真（DG）
连接及信号同2.2.1.6，在矢量分析仪上，选择微分相位项，读取视频输出信号的DP值，此DP值应符合1.3第（6）条的要求。读取视频输出信号的DG值，此DG值应符合1.3第（5）条的要求。注意在测试时应读取绝对值最大读数作为测量结果。
2.2.1.12 亮度连续随机杂波（加权）测试
待测接收机与仪器如图四连接，数字电视信号发生器的信号选择黑白信号，在矢量分析仪上，选择黑白信号，选择菜单的连续随机杂波项，读取视频输出信号的连续随机杂波值，此值应符合1.3第（9） 条的要求。注意在测试时应读取绝对值最大读数作为测量结果。
2.2.1.13 色度连续随机杂波（加权）测试
待测接收机与仪器如图四连接，数字电视信号发生器的信号选择彩条全红信号，在矢量分析仪上，选择彩条全红信号，选择菜单的连续随机杂波项，读取视频输出信号的连续随机杂波 值，此值应符合1.3第（9） 条的要求。注意在测试时应读取绝对值最大读数作为测量结果。

2．2．2 音频测试
2.2.2.1音频幅频特性
音频信号的测试按图5连接接收机、信号源和其它仪器

数字音频信号发生器
分配器

矢量分析仪
A

有线数字电视接收器
220V/AC

电视机

示波器

图5

2.2.2.2 测量音频信号的输出电平
待测接收机与仪器如图5连接，数字电视信号发生器的信号选择1KHZ信号，在矢量分析仪上，在测量菜单里选择音频输出电平项，测试音频输出电平，它们的值应满足1.4第（6）条的要求。
2.2.2.3 测量音幅频响应
待测接收机与仪器如图5连接，数字电视信号发生器的信号选择63HZ~20KHZ信号，在矢量分析仪上，选择幅频响应项目，直接读取音频幅频响应，它们的值应满足1.4 第（1） 条的要求。
2.2.2.4 谐波失真
待测接收机与仪器如图5连接，数字电视信号发生器的信号选择1KHZ信号，在矢量分析仪上，选择测试菜单中的谐波失真项，读取音频信号的谐波失真值，此读取值应符合4．5．3第（2） 条的要求。注意在测试时应读取绝对值最大读数作为测量结果。
2.2.2.5 音频信噪比测试
待测接收机与仪器如图5连接，数字电视信号发生器的信号选择1KHZ信号，在矢量分析仪上，选择音频信噪比项，读取音频信噪比值，此值应符合1.4第（3）条的要求。注意在测试时应读取绝对值最大读数作为测量结果。
2.2.2.6 串音测试
待测接收机与仪器如图5连接，数字电视信号发生器的信号选择1KHZ信号，在矢量分析仪上，选择串音项，读取串音值，此值应符合1.4第（4）条的要求。注意在测试时应读取绝对值最大读数作为测量结果。
2.2.2.7 左右声道电平差测试
待测接收机与仪器如图5连接，数字电视信号发生器的信号选择L和R声道1KHZ信号，在矢量分析仪上，选择电平差项，读取电平差值，此值应符合1.4第（5）条的要求。注意在测试时应读取绝对值最大读数作为测量结果.
