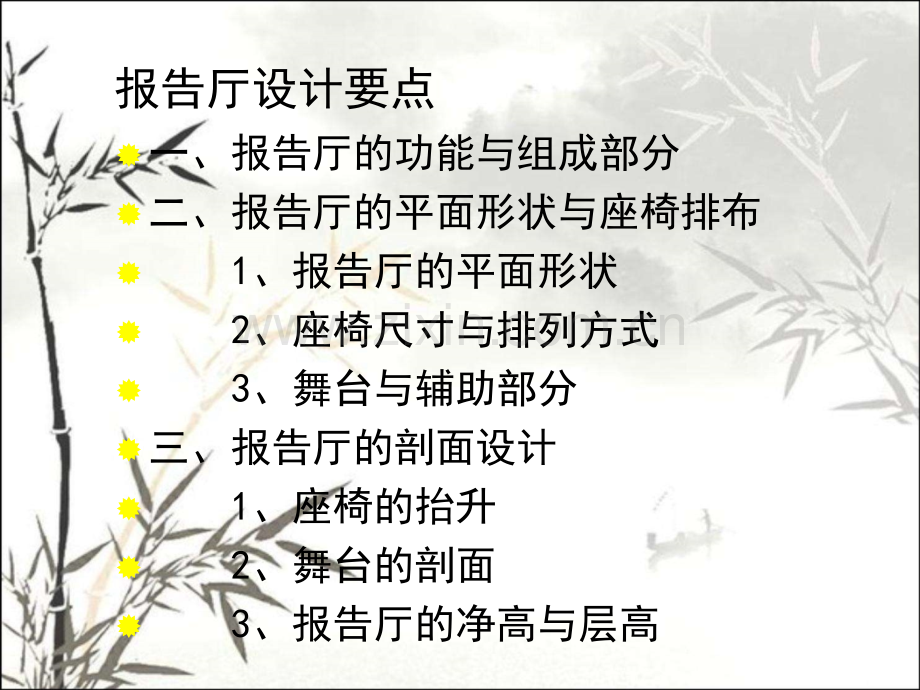

公共建筑方案、施工图设计09级建筑设计技术专业2011.34报告厅设计要点一、报告厅的功能与组成部分二、报告厅的平面形状与座椅排布 1、报告厅的平面形状 2、座椅尺寸与排列方式 3、舞台与辅助部分三、报告厅的剖面设计 1、座椅的抬升 2、舞台的剖面 3、报告厅的净高与层高一、报告厅的功能与组成部分报告厅：400座（兼做多媒体讲堂、也可放小电影、舞会活动）座椅固定包括前台、观众席、辅助部分（放映室、贵宾接待室、化装间、更衣室、卫生间等）一、报告厅的功能与组成部分二、报告厅的平面形状与座椅排布 1、报告厅的平面形状矩形、扇形、多边形 1、报告厅的平面形状2、座椅尺寸与排列方式海绵坐垫和靠背，坐垫可以自动回弹翻起，扶手较宽，内置可以翻出的小型书写板。排椅尺寸：每座椅面内宽480mm，扶手宽80mm，地面到座面高420mm，地面到背高960mm，横侧面宽680mm，产品中对中的尺寸为产品中对中的尺寸为560mm560mm，一般排距为，一般排距为9009001000mm1000mm。2、座椅尺寸与排列方式电影院建筑设计规范电影院建筑设计规范 JGJ 58-88JGJ 58-88第第3.3.2条条观众厅座席应符合下列规定：二、座席排距排距：短排法硬椅不应小于0.75m，软椅不应小于0.80m；长排法硬椅不应小于0.90m，软椅不应小于0.95m；台阶式（散座、楼座）的座席排距应比上述值适当增大；靠后墙最后一排的排距应增大0.12m。剧场建筑设计规范剧场建筑设计规范 JGJJGJ 57 57200020005.2.5每排座位排列数目座位排列数目应符合下列规定：1短排法：双侧有走道时不应超过22座，单侧有走道时不应超过11座；超过限额时，每增加一座位，排距增大25mm；2长排法：双侧有走道时不应超过50座，单侧有走道时不应超过25座。长排法与短排法电影院建筑设计规范电影院建筑设计规范 JGJ 58-88JGJ 58-88第第3.3.4条条短排法两个横走道之间不宜超过20排；靠后墙不设横走道时，其前面的一个横走道与后墙之间不宜超过10排。第第3.3.6条条观众厅走道除应按每百人0.60m分别计算宽度外，尚应符合下列规定：一、短排法的中纵走道净宽不应小于1.00m，边走道的净宽不宜小于0.80m；横走道的通行宽度不应小于1.20m；二、长排法的边走道不应小于1.20m。首排与舞台前沿距离应1.5m，突出式舞台应2.0m。剧场建筑设计规范剧场建筑设计规范 JGJJGJ 57 57200020005.1.5观众席对视点的最远视距，歌舞剧场不宜大于33m；话剧和戏曲剧场不宜大于28m；伸出式、岛式舞台剧场不宜大于20m。即最后一排座椅距离前台的距离不宜大于28m。总结：总结：400座报告厅座报告厅报告厅总开间在2030m;其中观众厅开间控制在1522m左右，化装间等开间约46m。报告厅总进深约1520m3、舞台与辅助部分3、舞台与辅助部分舞台的净开口约915m，舞台深度约46m。三、报告厅的剖面设计 1、座椅的抬升为了减少前后视线遮挡，地面每排升起0.12m，或者隔排升起0.12m。2、舞台的剖面2、舞台的剖面舞台地面的高度0.61m3、报告厅的净高与层高报告厅的地面是逐步抬生的，最高的座椅处净空要达到2.2m，考虑装修和梁高，层高一般设计4.57.5m。报告厅的安全疏散中要求中要求:1)一、二级耐火等级的建筑物内的观众厅、多功能厅、一、二级耐火等级的建筑物内的观众厅、多功能厅、餐厅、营业厅和阅览室等，基室内任何一点至最近安餐厅、营业厅和阅览室等，基室内任何一点至最近安全出口的直线距离不大于全出口的直线距离不大于30m。2)设置设置23个疏散门个疏散门;每个门的宽度不小于每个门的宽度不小于1400mm;3)注意注意:观众与做报告、演出的人员观众与做报告、演出的人员,流线分开设置流线分开设置;本次设计中本次设计中,多功能厅不设置固定座椅多功能厅不设置固定座椅;本次设计中本次设计中,多功能厅层高稍低多功能厅层高稍低,可以设计可以设计4.26m;不管是多功能厅不管是多功能厅,还是报告厅还是报告厅,如果设计在二楼如果设计在二楼,要有直要有直通地面的疏散楼梯通地面的疏散楼梯.
