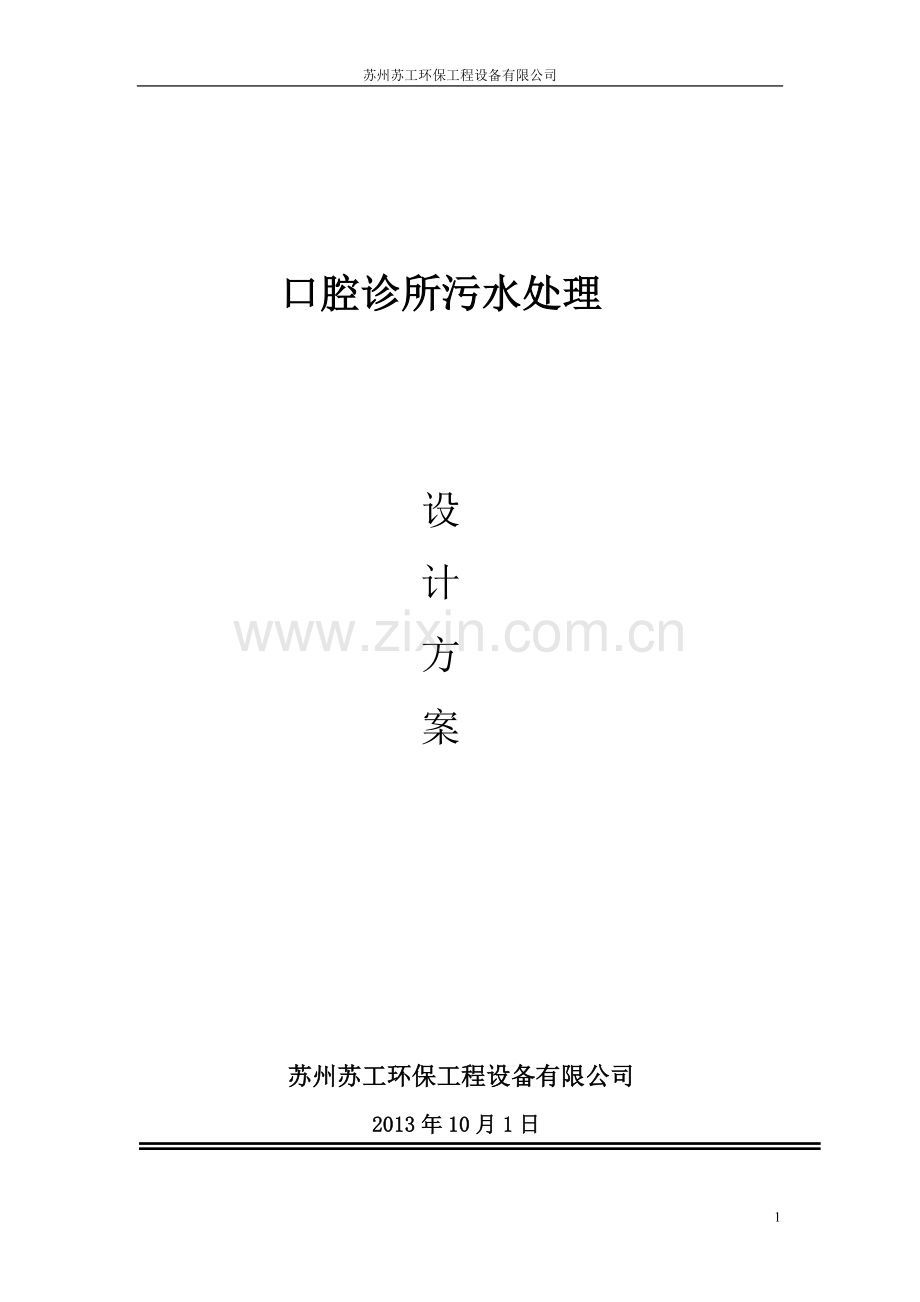

苏州苏工环保工程设备有限公司

口腔诊所污水处理

设
计
方
案

苏州苏工环保工程设备有限公司
2013年10月1日

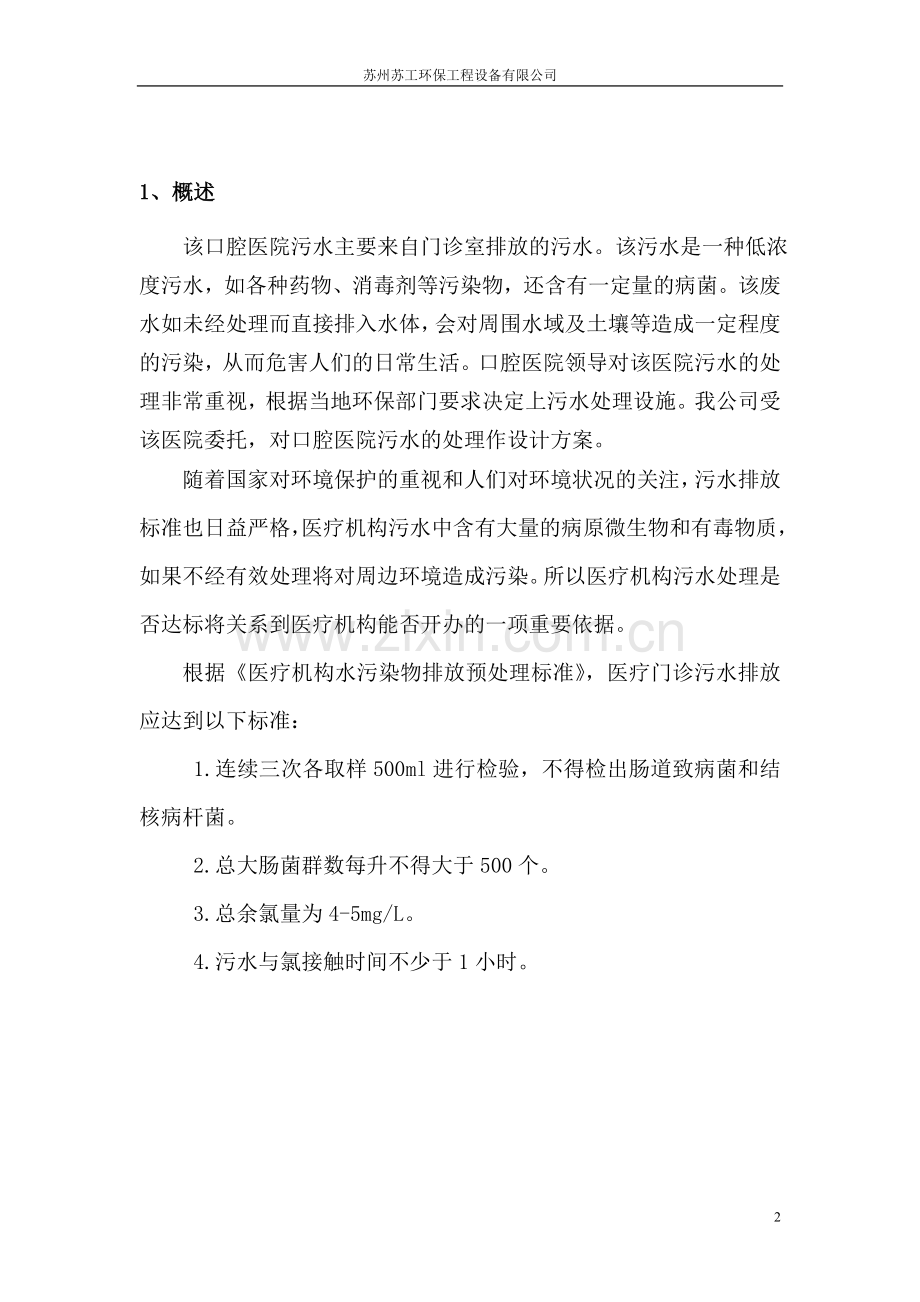

1、概述
该口腔医院污水主要来自门诊室排放的污水。该污水是一种低浓度污水，如各种药物、消毒剂等污染物，还含有一定量的病菌。该废水如未经处理而直接排入水体，会对周围水域及土壤等造成一定程度的污染，从而危害人们的日常生活。口腔医院领导对该医院污水的处理非常重视，根据当地环保部门要求决定上污水处理设施。我公司受该医院委托，对口腔医院污水的处理作设计方案。
随着国家对环境保护的重视和人们对环境状况的关注，污水排放标准也日益严格，医疗机构污水中含有大量的病原微生物和有毒物质，如果不经有效处理将对周边环境造成污染。所以医疗机构污水处理是否达标将关系到医疗机构能否开办的一项重要依据。
根据《医疗机构水污染物排放预处理标准》，医疗门诊污水排放应达到以下标准：
   1.连续三次各取样500ml进行检验，不得检出肠道致病菌和结核病杆菌。
   2.总大肠菌群数每升不得大于500个。
   3.总余氯量为4-5mg/L。
   4.污水与氯接触时间不少于1小时。

医疗机构内所有的医用污水必须通过专用管道输入处理池中进行消毒处理后方能排放。污水处理设备必须符合以下要求：
   1.应远离治疗区和接待区，设计在较为隐蔽的地方。
   2.有防腐蚀、防渗漏设施。
   3.确保处理效果，安全耐用。
   4.操作方便，便于消毒和清污，并有利于操作人员的安全。
我公司根据该医疗机构可用面积小，污水量少的特点，设计了小型医疗污水处理设备，该设备采用过滤+消毒的处理工艺，具有自动化程度高、占地面积少、无噪音、无二次污染、安装方便、维护简单、容易达标等优点，已被广泛用于动物医院、医疗门诊、口腔门诊等污水处理工程。

2、设计规模与标准
2.1设计规模
根据口腔医院提供相关资料，排水量最大为3.5m3/d。设计处理时间为10h，处理水量为0.35m3/h。
2.2 设计进水水质
设计污水处理站进水水质(参考同类型口腔医院水质），即该医院医疗出水水质，如下：
CODcr ≤250mg/L
BOD5 ≤100mg/L
SS ≤60 mg/L
粪大肠杆菌群 ≤3×104个/L
PH 6-9
2.3 设计出水水质
根据项目方的要求，处理后的水质要求达到《医疗机构水污染物排放标准》 (GB18466-2005)表2中的预处理标准，设计主要出水指标如下：
COD ≤250mg/L
BOD5 ≤100mg/L
SS ≤60 mg/L
PH 6-9
粪大肠菌群数 ≤500MPN/L
2.4 设计范围
污水处理区域范围：从污水处理设备进口至污水处理设备排放口之间构筑物（包括总平面布置）及配套设计。而污水处理设备外的废水进水管与外排出水管以及电控箱电源进线不包括在本方案之内。
2.5设计原则
1 采用先进工艺，新型设备，减少投资，节省能耗，降低运行费用；
2 要求工艺和设备布置合理，结构紧凑，占地面积小；
3 操作维护管理方便、技术要求简单，宜于长期使用。
2.6 设计依据
1 业主方提供的水质水量参数 ；
2《污水综合排放标准》（GB8978-1996）；
3《医疗机构水污染物排放标准》（GB18466-2005）；
4《地表水环境质量标准》 （GB3838-2002）；
5《室外排水工程设计规范》（GBJ14-87）；
6《室外给水设计规范》（GB50013-2006）；
7《给排水工程结构设计规范》（GB69-84）；
8《城市区域环境噪声标准》(GBJ3096-93)；
9《水处理工程师手册》和《三废处理工程技术手册》；
10 相关法律法规。
3、污水处理工艺及说明
3.1工艺说明
该废水处理首先经过滤网去除水中杂物，再对废水进行消毒。根据以往的工程经验以及医疗机构水污染物排放标准中的规定，采用过滤+消毒对污水进行净化处理。就该污水处理工程的工艺路线确定如下：
诊疗废水→过滤→消毒→排放
处理工艺流程说明：
该医院内诊疗污水经收集后出水自流进入调节池，经过滤网过滤后进入接触消毒池，由计量加药设备向消毒池内滴加消毒液。污水经过消毒后达标排放至城市管网。
3.2工艺选择
1、 过滤
采用过滤网，拦截固体和块状垃圾。
2. 大肠杆菌及病毒的去除
根据《医院污水处理设计规范》，医疗废水必须经消毒处理，采用消毒能力较强的氯片进行消毒处理，氯片能在较短的时间内杀灭废水中的大肠杆菌和病毒。
3.3工艺特点
整个污水处理系统土建和设备完美结合,具有处理效果好，运行成本最低，占地面积小的特点，根据业主要求安装于室外地埋。
3.4 该诊疗废水处理设备产品特点
本设备有两种供业主选择，一种主要由溶液箱、过滤网、排污阀门、滴加阀以及电控设备等组成，各主要部件和辅助部件，均集成安装到溶液箱上，结构简单，自动手动操作转换灵活，由PP耐腐蚀的特种材料制造，寿命长，设备采用液位计控制水位，计量泵精确加药，无需值守。一种主要由溶液箱、过滤网、流量开关、射流器以及电控设备等组成，各主要部件和辅助部件，均集成安装到溶液箱上，结构简单，自动手动操作转换灵活。由PP耐腐蚀的特种材料制造，寿命长。设备采用液位计控制水位，采用臭氧消毒不用药剂。
设备采用全自动控制，无需专人看管，接通电源，进水后即可正常运行；不占用空间，设备成熟可靠，能够经历长时间的现场运行考验；采用氯片或臭氧消毒方式，消毒能力强。
主要技术参数：工作电源220V ；50Hz，功率120W

3.5、安装说明
1.门诊产生所有须处理的污水支管道应该接入主管道中，最终由主管道排放污水至污水处理设备内。
2.污水处理设备应接于主管道上。
3.电控箱应防雨或装在室内。
4.污水处理设备为一体式自动化设备，不可随便更改自动控制设置。

3.6、总平面布置原则
结合工程场地的地形、地貌，力求使工艺设备布置集中，并使污水污泥流程流向短，节约用地，同时考虑清污分流。
3.7、竖向布置
竖向布置尽量利用场地的地形高差使污水重力自流，减少水力提升设备，降低运行能耗。道路保持原地形的坡降，场地雨水径流排入道路，沿坡降汇流至排水沟进行排放。

4、设备报价表
序号
名称
规格型号
设备参数
单价
总价
备注
1
一体化设备(1套)

2
提升泵(1台)

4
计量泵或臭氧发生器

5
电气控制
一式

德力西
6
安装
一式

7
运输
一式

8
小计

9
税费

10
总计

5.运行费用估算
一、
电费

运行负荷
KW
0.52KW

电费
元/kW·h
0.9

成本
元/m3
0.05
二、
药剂费用（采用臭氧消毒不需要药剂）

氯片用量
kg/d
0.06

氯片单价
元/kg
25

折算污水处理成本
元/m3
0.15
三、
运行成本
元/m3·污水
0.2

元/d
2

6、工程时间
工程设计 1个工作日
设备生产 10个工作日
安装调试 3个工作日
工期合计： 14个工作日

7、售后服务承诺
工程竣工后我方提供详细操作手册，并免费培训污水处理站管理及操作人员。污水处理工程竣工后我方为设备正常运行提供一年免费保修期，免费保修期内及时排除各种设备故障。免费保修期后，我公
司承诺长期维修。在保修期内，在污水处理站操作管理人员不能排除故障情况下，应及时通知我方，我公司在接到通知之时起四十八小时内到达现场进行处理。在免费保修期内，我方每季定期回访一次，协助污水处理站操作管理人员做好污水处理工程管理工作。在有偿维修期内，我方向业主提供设备及零部件供应商的联系地址。

苏州苏工环保工程设备有限公司
2013年10月1日
