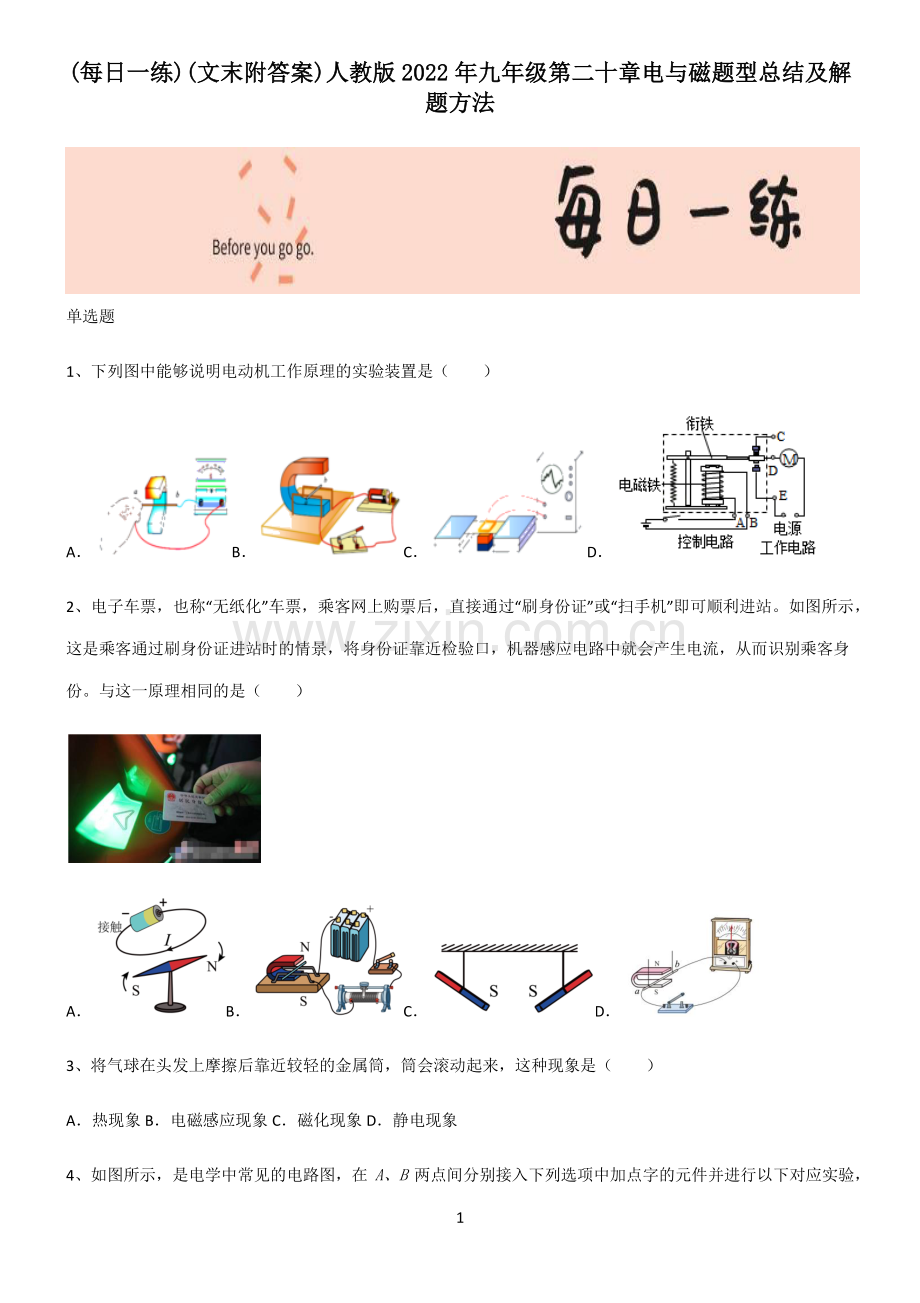

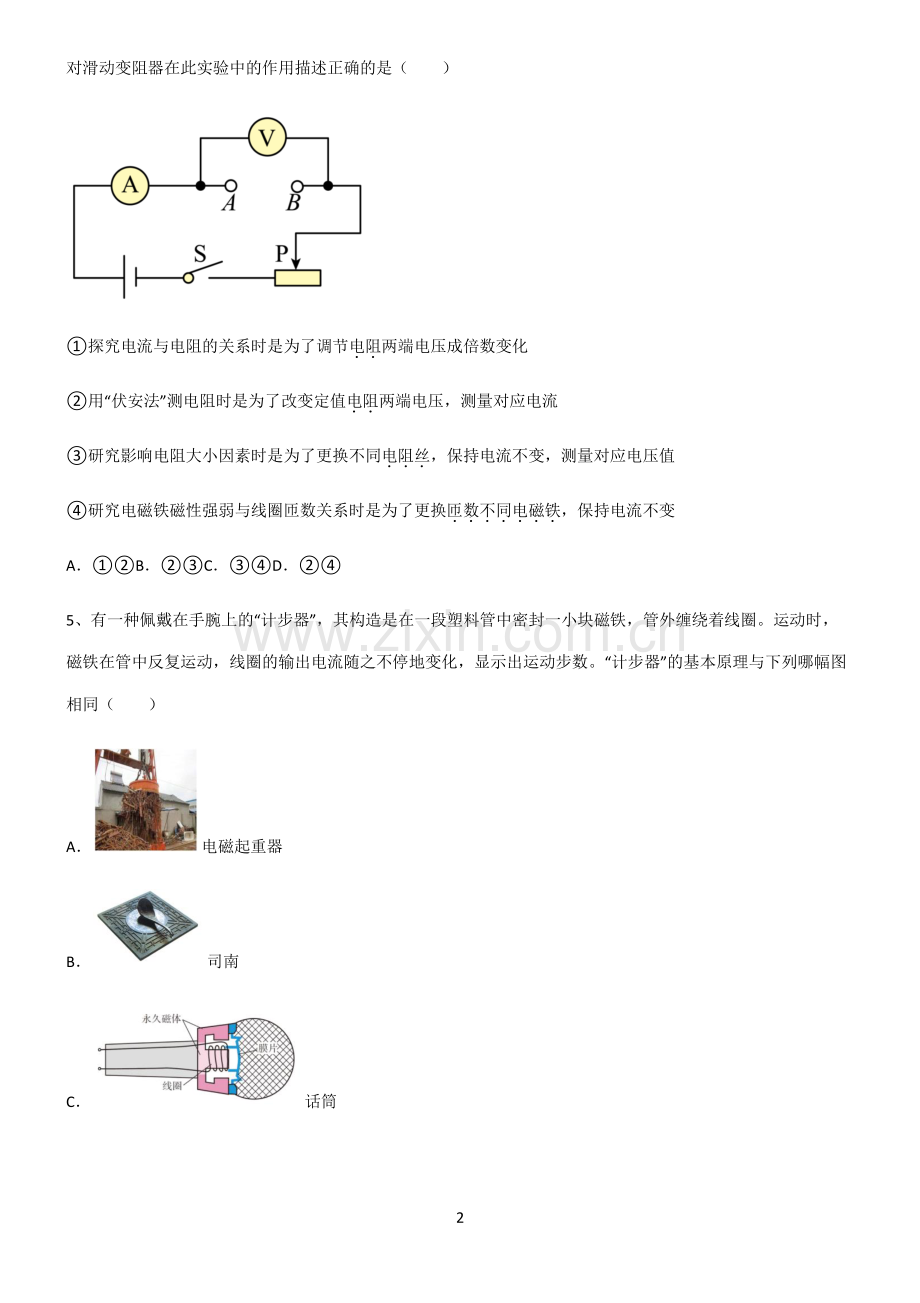

1 (每日一练每日一练)()(文末附答案文末附答案)人教版人教版 20222022 年九年级第二十章电与磁题型总结及解年九年级第二十章电与磁题型总结及解题方法题方法 单选题 1、下列图中能够说明电动机工作原理的实验装置是（）ABCD 2、电子车票，也称“无纸化”车票，乘客网上购票后，直接通过“刷身份证”或“扫手机”即可顺利进站。如图所示，这是乘客通过刷身份证进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。与这一原理相同的是（）ABCD 3、将气球在头发上摩擦后靠近较轻的金属筒，筒会滚动起来，这种现象是（）A热现象 B电磁感应现象 C磁化现象 D静电现象 4、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行以下对应实验，2 对滑动变阻器在此实验中的作用描述正确的是（）探究电流与电阻的关系时是为了调节电阻两端电压成倍数变化 用“伏安法”测电阻时是为了改变定值电阻两端电压，测量对应电流 研究影响电阻大小因素时是为了更换不同电阻丝，保持电流不变，测量对应电压值 研究电磁铁磁性强弱与线圈匝数关系时是为了更换匝数不同电磁铁，保持电流不变 ABCD 5、有一种佩戴在手腕上的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。运动时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动步数。“计步器”的基本原理与下列哪幅图相同（）A 电磁起重器 B 司南 C 话筒 3 D 扬声器 6、对如图示的实例或实验解释不正确的是（）A图 A 实验说明通电导体在磁场中受到力的作用 B图 B 奥斯特实验说明通电导线周围有磁场 C图 C 可用来演示电动机的工作原理 D图 D 电铃的工作原理利用了电流的磁效应 7、关于磁现象，下列说法中正确的是（）A条形磁体中间部位的磁性最强 B用来描述磁场的磁感线真实存在 C同名磁极相互排斥，异名磁极相互吸引 D磁场对放入其中的物体有力的作用 多选题 8、如图是课本上的四幅图，关于这些图的说法中正确的是（）4 A图甲：试管中的冰熔化在过程中，温度计的示数不变 B图乙：摩擦生热使玻璃筒内气体温度升高，内能变大 C图丙：不经用电器用导线连通电源两极，会发生短路 D图丁：当两个磁体的同名磁极靠近时，二者相互排斥 9、如图所示是学习物理过程中的一些实验的插图。下列关于这些实验插图的说法中，正确的是（）5 A图甲：U 形管两边液面的高度差越大，说明液体内部的压强越大 B图乙：两盘砝码相同时小车静止，说明二力平衡时力的大小相等 C图丙：向下压活塞硝化棉会燃烧，说明对空气做功时其内能增加 D图丁：铁屑在磁铁周围有规则的分布，说明磁体周围存在磁感线 10、如图所示，表示垂直于纸面的一根导体，它是闭合电路的一部分，它在磁场中运动方向如图所示，会产生感应电流的是（）ABCD 综合题 11、如图甲所示，某恒温箱的加热电路由交流电源、电热丝等组成，其电路通断由控制电路控制，控制电路由电磁继电器、热敏电阻R1（安装在恒温箱内）、可变电阻器R2、低压电源、开关等组成，R1的阻值随温度变化的关系如图乙所示，调节可变电阻器使得R2=110，闭合开关，当恒温箱内温度升高到 50时，由于电磁继电器的作用，加热电路被断开，电池继电器的线圈电阻忽略不计，请回答：（1）电磁继电器中电磁铁上端是_（填“N”或“S”）极；（2）恒温箱内温度不断升高时，电磁铁的磁性变_，加热电路会因此被_（填“接通”或“断开”）；（3）调节可变电阻器使得R2=170，恒温箱内温度升高到_时，加热电路被断开；（4）若要降低加热电路断开时的温度，可将电源换为电压_（选填“更低”或“更高”）的。6 12、为延长蔬果保鲜时间，某同学帮助菜农设计了蔬果保鲜仓库的自动制冷装置.装置如图甲所示，控制电路中电源电压恒定，R1为热敏电阻，R2阻值为 5，电磁铁线圈阻值忽略不计；R1阻值随温度的变化关系如图乙所示.当温度升高到 5时，控制电路中电流达到 100mA，衔铁吸下，制冷器启动工作；当电流降至 37.5mA 时，衔铁弹回，工作电路断开，制冷器停止工作，如此进行间歇性循环工作.图丙为工作电路断开，制冷器停止工作，如此进行间歇性循环工作.图丙为工作电路某 1 小时内制冷器功率与时间的关系图。请完成下列问题：（1）温度升高时，热敏电阻R1的阻值将_（选填“增大”或“减小”）；（2）请在控制电路中加一个电压表，使得温度升高时，电压表示数变大，应加在_（选填“R1”或“R2”）两端；（3）求该装置所控制的最低温度（请写出过程）；()（4）求一小时内，工作电路制冷器消耗的总电能；()（5）如果要提高该装置所控制的最低温度，应将R2的阻值_（选填“增大”或“减小”），此时最高温和最低温的温度差_（选填“增大”、“减小”或“不变”），理由是_。7 人教版 2022 年九年级第二十章电与磁_006 参考答案 1、答案：B 解析：A电路中没有电源，是电磁感应现象，是发电机的工作原理图，故 A 不符合题意；B电路中有电源，是根据通电导体在磁场中受力运动制成的，是电动机的工作原理，故 B 符合题意；C电路中没有电源，是电磁感应现象，是发电机的工作原理图，图中显示的是产生的交变电流波形图，故 C不符合题意；D图中是电磁继电器，是根据电流的磁效应制成的，故 D 不符合题意。故选 B。2、答案：D 解析：由题意知，将身份证靠近检验口，机器感应电路中就会产生电流，即由磁产生电，有感应电流产生，所以其原理为电磁感应现象；A由图示可知，该图为奥斯特实验，说明电流的周围存在磁场，故 A 不符合题意；B由图示可知，有电源，通电导体在磁场中，说明通电导体在磁场中受到力的作用，所以图为电动机的工作原理，故 B 不符合题意；C由图示可知，该实验探究的磁极间的相互作用。故 C 不符合题意；D由图示可知，图中没有电源，闭合回路的一部分导体在磁场中做切割磁感线运动，所以是电磁感应现象，故 D 符合题意。故选 D。3、答案：D 8 解析：气球在头发上摩擦后会带上静电，气球带电后靠近较轻的金属筒，由于感应起电，金属筒靠近气球的一侧会带上与气球异种的电荷，由于异种电荷相互吸引，所以金属筒会滚动起来，这是静电现象。故选 D。4、答案：D 解析：探究电流与电阻的关系时滑动变阻器是为了保护电路和控制电阻两端的电压不变；用“伏安法”测电阻时，滑动变阻器是为了改变定值电阻两端电压，测量对应电流，进行多次实验测量求平均值，减小误差；研究影响电阻大小因素时滑动变阻器是是为了保护电路和更换不同电阻丝，保持电压不变，测量对应电流值，研究电磁铁磁性强弱与线圈匝数关系时要控制电路电流不变，为了让匝数不同电磁铁通过的电流相等，通过调节滑动变阻器保持电流不变，故 ABC 错误，D 正确。故选 D。5、答案：C 解析：由题意可知，计步器在工作时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动步数，其工作原理是电磁感应。A电磁起重器利用了电流的磁效应原理，故 A 不符合题意；B司南是利用了磁体受地磁场作用指向南北的原理，故 B 不符合题意；C话筒利用了电磁感应原理，故 C 符合题意；9 D扬声器利用了通电线圈在磁场中受力的原理，故 D 不符合题意。故选 C。6、答案：C 解析：A图 A 是电动机的原理图，说明通电导体在磁场中受到力的作用，故 A 正确，不符合题意；B图 B 是奥斯特实验，导线通电后引起小磁针转动，说明通电导线周围有磁场，故 B 正确，不符合题意；C图 C 是电磁感应现象，是发电机的工作原理图，故 C 错误，符合题意；D图 D 电铃是利用电磁铁工作的，其原理利用了电流的磁效应，故 D 正确，不符合题意。故选 C。7、答案：C 解析：A条形磁体的中间磁性最弱，两端磁性最强，故 A 错误；B磁感线是为了描述磁场分布而引入的，不是真实存在的，故 B 错误；C磁极间的相互作用规律是同名磁极相互排斥，异名磁极相互吸引，故 C 正确；D磁场的基本性质是对放入其中的磁体产生磁力的作用，故 D 错误。故选 C。8、答案：ACD 解析：A冰是晶体，冰达到熔点后熔化，虽不断吸热但温度保持不变，所以温度计的示数不变，故 A 正确；B图乙中厚玻璃筒内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加，故 B 错误；10 C图丙中不经用电器，用导线直接连通电源两极，会发生电源短路，故 C 正确；D根据同名磁极相互排斥，异名磁极相互吸引可知，当两个磁体的同名磁极靠近时，二者相互排斥，故 D 正确。故选 ACD。9、答案：ABC 解析：A图甲：液体压强计是利用 U 形管左右液面高度差来反映探头所在处的压强大小，U 形管两边液面的高度差越大，说明液体内部的压强越大，故 A 正确；B图乙：探究二力平衡时二力大小的关系时，两盘砝码相同时小车静止，即处于平衡状态，此时两侧拉力是一对平衡力，说明二力平衡时力的大小相等，故 B 正确；C图丙：向下压活塞硝化棉会燃烧，是因为下压活塞，对空气做功，空气内能增大，温度升高，达到硝化棉燃点，故 C 正确；D图丁：磁感线是一种理想的模型，铁屑在磁铁周围有规则的分布，说明磁体周围存在磁场，磁场有方向，有强弱，但不存在磁感线，故 D 错误。故选 ABC。10、答案：ACD 解析：A磁感线在磁体外部是从 N 极出发回到 S 极，导体也在做切割磁感线运动，故能产生感应电流，故 A 符合题意；B磁感线在磁体外部是从 N 极出发回到 S 极，导体没有做切割磁感线运动，与磁感线平行，故不能产生感应电流，故 B 不符合题意；11 CD磁感线在磁体外部是从 N 极出发回到 S 极，导体也在做切割磁感线运动，与磁感线垂直，故能产生感应电流，故 CD 符合题意。故选 ACD。11、答案：N 强 断开 130 更高 解析：（1）1根据安培定则，用右手握住螺线管，使四指指向线圈中电流的方向，则大拇指所指的上端为电磁铁的N 极。（2）23由图甲知，控制电路中，R1、R2和电磁铁串联在电路，由图像乙知，R1的阻值随温度升高而减小，所以恒温箱内温度不断升高时，R1的阻值减小，控制电路中总电阻变小，由欧姆定律知控制电路中电流变大，所以电磁铁的磁性变强，电磁铁吸下衔铁，加热电路会断开。（3）4由图像知，当恒温箱温度升高到 50时，R1等于 90，由串联电路特点知此时控制电路的总电阻 R总=R1+R2=90+110=200 因为控制电路中电磁铁吸合电流是相同的，即电路的总电阻不变，当R2=170 时 R1=R总-R2=200-170=30 由图像知，此时恒温箱内的温度为 130，即恒温箱内温度升高到 130时，加热电路被断开。（4）5从图乙可知，要降低恒温箱的设定温度，热敏电阻的阻值增大；但为了使衔铁吸合工作电流不变，根据欧姆定律=知要增大电源电压。12、答案：减小 R2 2 1.8kW h 增大 增大 温度越高，R1阻值的变化越慢 解析：（1）1由图乙可知，温度升高时，热敏电阻R1的阻值会减小。（2）2R1和R2串联，温度升高时，R1的阻值会减小，由串联电路分压规律可知，R1两端电压减小，R2两端电 12 压增大，故电压表应并联在R2两端。（3）3当电流达到 100mA 时，衔铁吸下，工作电路接听，此时电流为 I=100mA=0.1A 此时电路的总电阻为 R总=R1+R2=25+5=30 由图乙可知,温度t=5时，电阻R2的阻值为 25，控制电路电源的电压为 U=IR总=0.1A30=3V 当电流为 I1=37.5mA=0.0375A 此时，衔铁弹回，制冷器停止工作，温度最低，此时电路中的总电阻为 总1=1=3V0.0375A=80 可得到电阻R1的阻值为 1=总1-2=80-5=75 由图乙可知，当R1=75 时，t=2,即控制的最低温度为 2。（4）4由图丙可知，一小时内，工作电路制冷器工作时间为 t=15min+10min+10min+10min=45min=0.75h 消耗的总电能为 W=Pt=2.4kW0.75h=1.8kW h（5）567如果提高所控制的最低温度，即便R1阻值减小，则应使R2的阻值增大，此时温度差会变大，由图乙可知，温度越高，R1阻值变化越慢。13
