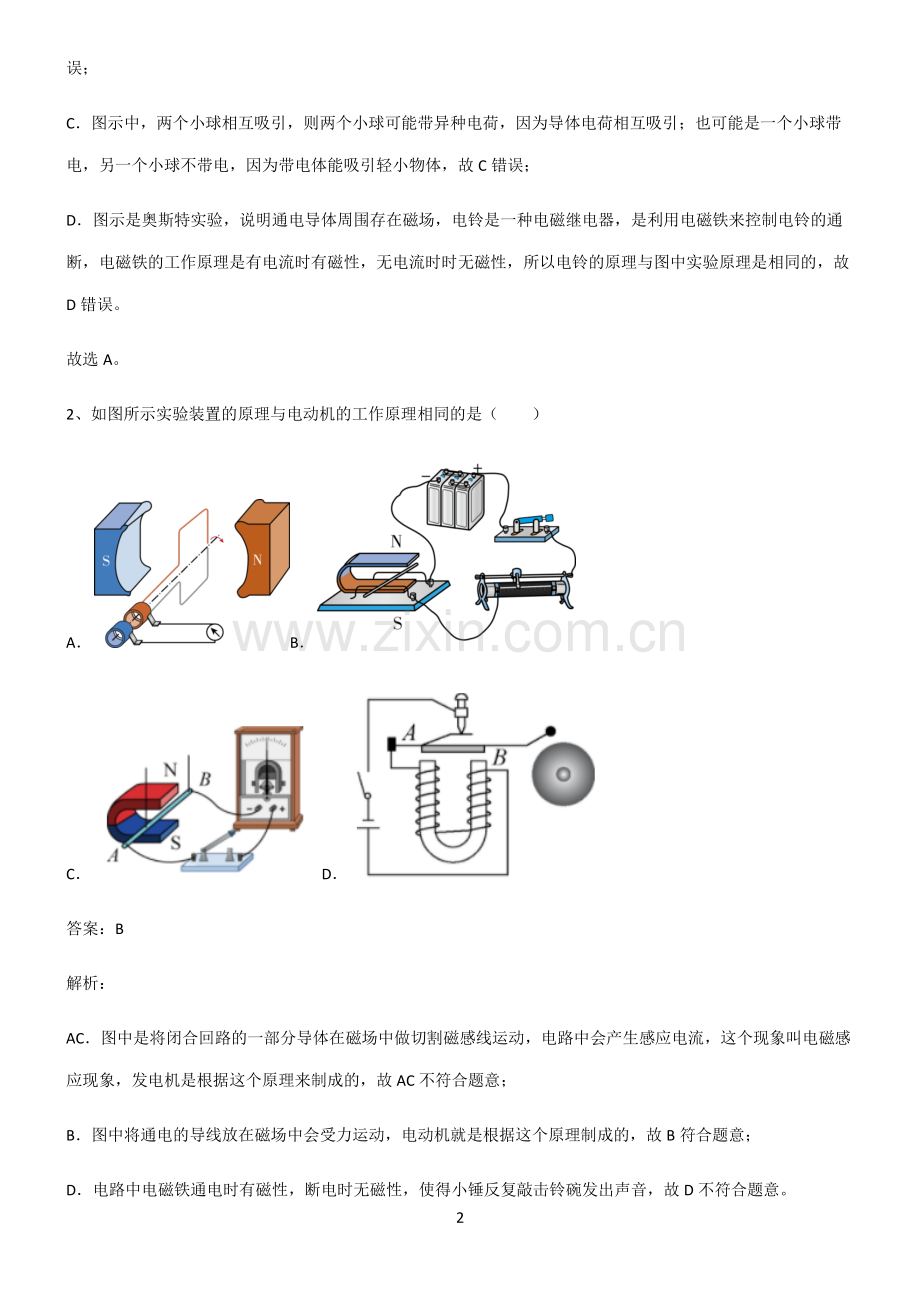

1 (每日一练每日一练)通用版九年级物理电与磁知识汇总笔记通用版九年级物理电与磁知识汇总笔记 单选题 1、下列四幅图对应的说法正确的是（）A图中是电动机的工作原理 B图中的螺线管通电后左边为 N 极 C图中中甲乙两个小球一定带异种电荷 D图中实验的原理和电铃的原理不相同 答案：A 解析：A图示是通电导体在磁场中受到力的作用的实验电路图，这是电动机的工作原理，故 A 正确；B由图示知，通电螺线管的电流由左端流入，右端流出，据安培定则知，右边为 N 极，左边为 S 极，故 B 错2 误；C图示中，两个小球相互吸引，则两个小球可能带异种电荷，因为导体电荷相互吸引；也可能是一个小球带电，另一个小球不带电，因为带电体能吸引轻小物体，故 C 错误；D图示是奥斯特实验，说明通电导体周围存在磁场，电铃是一种电磁继电器，是利用电磁铁来控制电铃的通断，电磁铁的工作原理是有电流时有磁性，无电流时时无磁性，所以电铃的原理与图中实验原理是相同的，故D 错误。故选 A。2、如图所示实验装置的原理与电动机的工作原理相同的是（）AB CD 答案：B 解析：AC图中是将闭合回路的一部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这个现象叫电磁感应现象，发电机是根据这个原理来制成的，故 AC 不符合题意；B图中将通电的导线放在磁场中会受力运动，电动机就是根据这个原理制成的，故 B 符合题意；D电路中电磁铁通电时有磁性，断电时无磁性，使得小锤反复敲击铃碗发出声音，故 D 不符合题意。3 故选 B。3、对如图示的实例或实验解释不正确的是（）A图 A 实验说明通电导体在磁场中受到力的作用 B图 B 奥斯特实验说明通电导线周围有磁场 C图 C 可用来演示电动机的工作原理 D图 D 电铃的工作原理利用了电流的磁效应 答案：C 解析：A图 A 是电动机的原理图，说明通电导体在磁场中受到力的作用，故 A 正确，不符合题意；B图 B 是奥斯特实验，导线通电后引起小磁针转动，说明通电导线周围有磁场，故 B 正确，不符合题意；C图 C 是电磁感应现象，是发电机的工作原理图，故 C 错误，符合题意；D图 D 电铃是利用电磁铁工作的，其原理利用了电流的磁效应，故 D 正确，不符合题意。故选 C。4、下列对电磁实验现象相应的解释正确的是（）4 A甲图中，闭合开关，小磁针的 N 极向右偏转 B乙图中，通过的电流越大的电磁铁，磁性越强 C丙图中，磁场中的导体会受力运动，该过程机械能转化为电能 D丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转 答案：A 解析：A闭合开关，根据安培定则可知，螺线管的右端为 N 极，左端为 S 极，根据同名磁极互相排斥，异名磁极相互吸引可知，小磁针的 N 极向右偏转，故 A 正确；B根据图可知，该电路为串联电路，通过两个电磁铁的电流是相同的，线圈匝数越多，吸引的大头针越多，磁性越强，故 B 错误；C通电导体在磁场中会受力运动，是将电能转化为机械能，故 C 错误；D要使电路中产生感应电流，闭合回路的一部分导体必须做切割磁感线运动，磁铁放在水平面.上，导体ab竖直向上运动，导体没有做切割磁感线运动，不会产生感应电流，电流表指针不会偏转，故 D 错误。故选 A。5、新能源电动汽车的动力装置是电动机，图中符合其工作原理的是（）ABCD 答案：C 解析：电动机是利用通电导体在磁场中受力的原理制成的。5 A该实验探索的是磁极之间的相互作用，故 A 不符合题意；B该实验是奥斯特实验，探索的是通电导线周围存在磁场，故 B 不符合题意；C该实验探索的是通电导体在磁场中受力现象，是电动机的工作原理，故 C 符合题意；D探索的是通电螺线管的磁场特点，故 D 不符合题意。故选 C。6、如图所示是小敏设计的汽车尾气中 CO 排放量的检测电路。当 CO 浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随 CO 浓度的增大而减小。下列说法正确的是（）A电铃应接在A和C之间 B当 CO 浓度升高，电磁铁磁性减弱 C用久后，电源电压U1会减小，报警时 CO 最小浓度比设定值高 D为使该检测电路在 CO 浓度更低时报警，可将R2的滑片向下移 答案：C 解析：AB由题意可知，气敏电阻R1阻值随 CO 浓度的增大而减小，当 CO 浓度高于某一设定值时，气敏电阻变小，电磁铁通过的电流变大，电磁铁磁性增强吸引衔铁向下运动，BD接入电路，则电铃应接在B和D之间，故 AB错误；C用久后，电源电压U1会减小，保证电磁铁电流一定的情况下，气敏电阻的阻值需要更低，则报警时 CO 最6 小浓度比设定值高，故 C 正确；D为使该检测电路在 CO 浓度更低时报警，应增大电路中的电流，可将R2的滑片向上移使变阻器接入的电阻变小，故 D 错误。故选 C。7、下列四幅图对应的说法正确的是（）A图中是电动机的工作原理 B图中的螺线管通电后左边为 N 极 C图中中甲乙两个小球一定带异种电荷 D图中实验的原理和电铃的原理不相同 答案：A 解析：A图示是通电导体在磁场中受到力的作用的实验电路图，这是电动机的工作原理，故 A 正确；B由图示知，通电螺线管的电流由左端流入，右端流出，据安培定则知，右边为 N 极，左边为 S 极，故 B 错误；7 C图示中，两个小球相互吸引，则两个小球可能带异种电荷，因为导体电荷相互吸引；也可能是一个小球带电，另一个小球不带电，因为带电体能吸引轻小物体，故 C 错误；D图示是奥斯特实验，说明通电导体周围存在磁场，电铃是一种电磁继电器，是利用电磁铁来控制电铃的通断，电磁铁的工作原理是有电流时有磁性，无电流时时无磁性，所以电铃的原理与图中实验原理是相同的，故D 错误。故选 A。8、关于磁场的描述，下列说法正确的是（）A磁感线是磁场中真实存在的曲线 B放入磁场中的任何物体都要受到磁力的作用 C小磁针 N 极在任何情况下都指向地理的南极 D规定小磁针静止时 N 极所指的方向为该点磁场的方向 答案：D 解析：A磁感线是为描述磁场而假想出来的，并非真实存在，这里利用了模型法，故 A 错误；B放入磁场中的磁体或铁、钴、镍等物体会受到磁力的作用，并不是所有物体，故 B 错误；C小磁针 N 极指向地理的北极，地磁的南极，故 C 错误；D磁场的基本性质是对处于磁场中的小磁针有力的作用，小磁针静止时 N 极所指的方向为该点磁场的方向，故 D 正确。故选 D。
