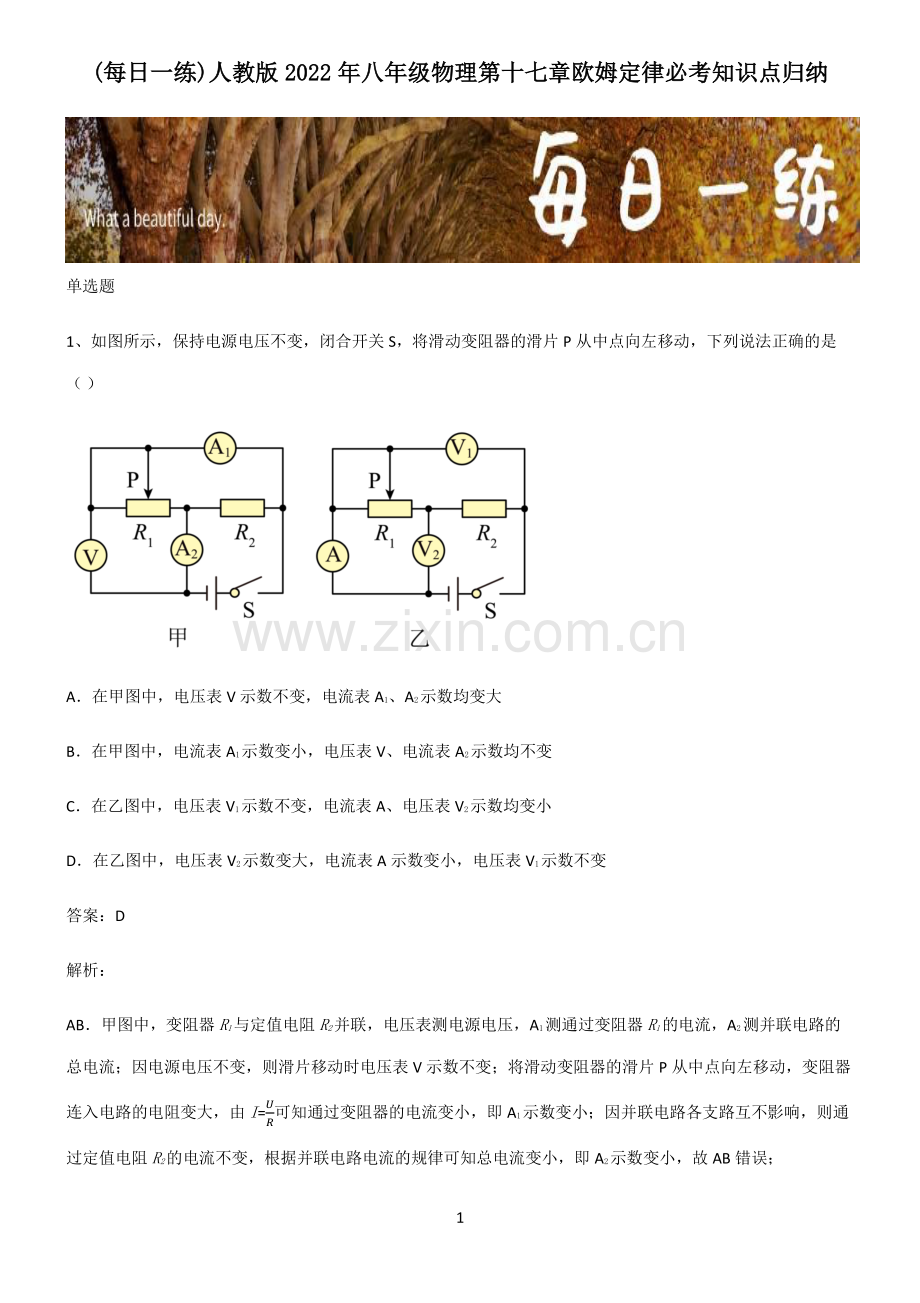

1 (每日一练每日一练)人教版人教版 20222022 年八年级物理第十七章欧姆定律必考知识点归纳年八年级物理第十七章欧姆定律必考知识点归纳 单选题 1、如图所示，保持电源电压不变，闭合开关 S，将滑动变阻器的滑片 P 从中点向左移动，下列说法正确的是（）A在甲图中，电压表 V 示数不变，电流表 A1、A2示数均变大 B在甲图中，电流表 A1示数变小，电压表 V、电流表 A2示数均不变 C在乙图中，电压表 V1示数不变，电流表 A、电压表 V2示数均变小 D在乙图中，电压表 V2示数变大，电流表 A 示数变小，电压表 V1示数不变 答案：D 解析：AB甲图中，变阻器R1与定值电阻R2并联，电压表测电源电压，A1测通过变阻器R1的电流，A2测并联电路的总电流；因电源电压不变，则滑片移动时电压表 V 示数不变；将滑动变阻器的滑片 P 从中点向左移动，变阻器连入电路的电阻变大，由I=可知通过变阻器的电流变小，即 A1示数变小；因并联电路各支路互不影响，则通过定值电阻R2的电流不变，根据并联电路电流的规律可知总电流变小，即 A2示数变小，故 AB 错误；2 CD乙图中，变阻器R1与定值电阻R2串联，V1测电源电压，V2测变阻器R1两端的电压，电流表 A 测电路中的电流；因电源电压不变，则滑片移动时电压表 V1示数不变；将滑动变阻器的滑片 P 从中点向左移动，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由I=可知，电路中的电流变小，即电流表 A 示数变小；电路中的电流变小，根据U=IR可知，定值电阻R2两端的电压变小，由串联电路电压的规律可知，变阻器R1的电压变大，即 V2示数变大，故 C 错误，D 正确。故选 D。2、如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度知道油面高度，则它的工作过程是（）A油面升高，R变大，油量表指针示数变小 B油面降低，R变大，油量表指针示数变大 C油面升高，R变小，油量表指针示数变大 D油面降低，R变小，油量表指针示数变大 答案：C 解析：图中，变阻器与定值电阻串联，油量表（即电流表）串联在电路中测电路的电流。AC油面升高，杠杆顺时针转动，滑动变阻器连入电路的电阻变小，由串联电阻的规律，电路的电阻变小，由欧姆定律=，油量表指针示数变大，故 A 不符合题意，C 符合题意；BD油面降低，杠杆逆时针转动，滑动变阻器连入电路的电阻变大，由串联电阻的规律，电路的电阻变大，由3 欧姆定律=，油量表指针示数变小，故 BD 不符合题意。故选 C。3、在图的电路中。电源电压保持不变，电阻R0的阻值不变。闭合开关 S，移动滑动变阻器R的滑片 P，发现电流表 A 的示数变小，则（）A滑片 P 向左滑动，电压表 V 的示数变小 B滑片 P 向左滑动，电压表 V 的示数变大 C滑片 P 向右滑动，电压表 V 的示数变小 D滑片 P 向右滑动，电压表 V 的示数变大 答案：C 解析：由图可知，电阻R0和变阻器R串联，电压表测量电阻R0两端的电压，电流表测量电路中的电流。AB如果滑片 P 向左滑动，变阻器连入电路的电阻变小，由电阻的串联可知总电阻变小，由=可知电路中的电流变大，即电流表 A 的示数变大，故 AB 不符合题意；CD如果滑片 P 向右滑动，变阻器连入电路的电阻变大，由电阻的串联可知总电阻变大，由=可知电路中的电流变小，即电流表 A 的示数变小，由U=IR可知R0两端的电压变小，即电压表 V 的示数变小，故 C 符合题意，D 不符合题意。故选 C。4、如图所示的是一个定值电阻和一个小灯泡的I-U图象，下列说法中正确的是（）4 A甲为定值电阻 B乙的电阻为 5 C若把甲和乙并联，当电源电压为 2V 时，电路中的总电流为 0.6A D若把甲和乙串联，当电路中的电流为 0.4A 时，电路中的总电阻为 12.5 答案：D 解析：A定值电阻的阻值一定，其函数图像是正比例函数图像，故 A 错误；B由图可知乙的电阻为 乙=乙乙=4V0.8A=10 故 B 错误；C若把甲和乙并联，都等于电源电压，由图可知，当电源电压为 2V 时，通过电阻甲的电流为 IL0.6A 通过电阻R的电流为 IR0.2A 由并联电路的电流特点可知电路中的总电流为 IIL+IR0.6A+0.2A0.8A 故 C 错误；5 D若把甲和乙串联，由图可知，当电路中的电流为 0.4A 时，灯泡两端的电压U L1V，电阻R两端的电压为UR6V，由串联电路的电压特点可知电路的总电压为 UUL+UR1V+4V5V 则电路的总电阻为 =5V0.2A=12.5 故 D 正确。故选 D。5、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。地磅工作时，重物越重，电表的示数就越大。下列的四幅电路图中，R是滑动变阻器，R是定值电阻，其中符合地磅工作原理的是（）ABCD 答案：B 解析：A由图知，定值电阻R和滑动变阻器串联，电流表测电路中的电流，重物越重时，滑片向下滑动，变阻器R接入电路的电阻变大，由=可知，电路中电流变小，则电流表读数变小，故 A 不符合题意；B由图知，定值电阻R和滑动变阻器串联，电压表测定值电阻R两端的电压；重物越重时，滑片向下滑动，变阻器接入电路的电阻变小，电路中电流变大，则定值电阻R两端电压变大，即电压表示数变大，故 B 符合题意；C由图知，电流表把滑动变阻器短路，电流不经过，所以无论重物怎么变化，电流表的读数都不变，故 C不符合题意；6 D由图知，电压表串联接入电路，电压表相当于测电源电压，所以无论重物怎么变化，电压表的读数都不变，故 D 不符合题意；故选 B。6、如图所示，电源电压不变，滑动变阻器的最大阻值为R，已知R：R1：R2=1：1：2，则下列说法正确的是（）A当滑片 P 移动到a端时，闭合 S1、S2，通过R1与R2的电流之比是 1：2 B当滑片 P 移动到a端时，闭合 S1、S2，通过R1与R2的电流之比是 1：1 C当滑片 P 移动到b端时，只闭合 S1，滑动变阻器两端的电压与R1两端的电压之比是 1：1 D当滑片 P 移动到b端时，只闭合 S2，滑动变阻器两端的电压与R2两端的电压之比是 2：1 答案：C 解析：AB当滑片P移动到a端时，闭合 S1、S2，R1、R2并联，通过R1与R2的电流之比 112=12=21=21 故 AB 错误；C当滑片P移动到b端时，只闭合 S1，R与R1串联，滑动变阻器两端的电压与R1两端的电压之比是 1=1=11 故 C 正确；7 D当滑片 P 移动到b端时，只闭合 S2，R与R2串联，滑动变阻器两端的电压与R2两端的电压之比是 2=2=12 故 D 错误。故选 C。7、如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨线吹气时，小灯泡 L 变亮，用酒精灯给钨丝加热，小灯泡 L 逐渐变暗直至熄灭，由实验可知（）A钨丝的电阻随温度升高而减小 B向钨丝吹气时，钨丝电阻变小 C给钨丝加热时，电路中的电流变大 D小灯泡 L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡 L 的电流 答案：B 解析：AC用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡 L 的亮度明显变暗，说明通过小灯泡 L 的电流变小，钨丝的电阻增大，故 AC 不符合题意；B闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨丝吹气时，小灯泡 L 变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故 B 符合题意；D由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故 D 不符合题意。故选 B。8 多选题 8、如图所示，是定值电阻R和小灯泡 L 中电流随电压变化的图象，由图象可知（）A甲是小灯泡的IU图象 B定值电阻的阻值为 5 C随着电压的升高，小灯泡的电阻值变大 D定值电阻R和小灯泡 L 并联接在 4V 的电源上，干路中的电流是 1.2A 答案：ACD 解析：A定值电阻R通过的电流与两端电压成正比，小灯泡 L 电阻会随温度的变化而改变，通过的电流与两端电压成非线性关系，可知甲是小灯泡的IU图象，故 A 符合题意；B定值电阻的阻值为 =2V0.2A=10 故 B 不符合题意；C随着电压的升高，电压与电流的比值变大，即小灯泡的电阻值变大，故 C 符合题意；D定值电阻R和小灯泡 L 并联接在 4V 的电源上，根据并联分流可知干路中的电流是 =1+2=0.4A+0.8A=1.2A 故 D 符合题意。9 故选 ACD。9、在如图所示的电路中，电源两端的电压为 6V 并保持不变，定值电阻R1的阻值为 10，滑动变阻器R2的最大阻值为 50。当开关 S 闭合，滑动变阻器的滑片 P 由b端移到a端的过程中，下列说法中正确的是（）A电压表的示数为 3V 时，滑动变阻器接入电路的电阻值为 10 B电流表的示数变化范围为 0.2A0.6A C电压表的示数变化范围为 1V6V D电压表的示数与电流表的示数的比值保持不变 答案：ACD 解析：由图可知，定值电阻R1与滑动变阻器R2串联，电压表是测量R1两端的电压；开关 S 闭合，滑动变阻器的滑片 P由b端移到a端的过程中，滑动变阻器的电阻变小，总电阻变小，电源电压不变，根据=，电流变大，所以电流表的示数变大。A电压表的示数为 3V 时，因为电源电压为 6V，根据串联等流分压的原理可知，滑动变阻器分得的电压也是3V，所以滑动变阻器接入的阻值与定值电阻R1的阻值相等为 10，故 A 正确；BC当滑片在b端时，电流中电阻最大，电路中的电流最小，此时电流为 min=总=1+1=6V50+10=0.1A 电压表的示数为 1=min1=0.1A 10=1V 10 当滑片达到a端时，此时只有定值电阻R1接入电路，电路中的电流最大，为 max=1=6V10=0.6A 此时电压表的示数为电源电压，所以为 6V。所以电流表的示数变化范围为 0.1A0.6A，电压表的示数变化范围为 1V6V，故 B 错误，C 正确；D电压表测量的是定值电阻R1两端的电压，电流表测电路电流，则电压表的示数与电流表的示数的比值即定值电阻的阻值保持不变，故 D 正确。故选 ACD。10、如图所示，电源电压恒定，闭合开关后，将滑动变阻器的滑片从左向右移动的过程中下列说法正确的是（）A电压表 V1的示数变小，电压表 V2的示数变大 B电流表 A 的示数变大，电压表 V2的示数变大 C电压表 V2示数的变化量等于电压表 V1示数的变化量 D电压表 V1的示数和电流表 A 的示数比值不变 答案：ACD 解析：由图可知，两个电阻串联，电压表 V1测R1的电压:电压表 V2测变阻器的电压，电流表测量电路中的电流；AB闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，滑动变阻器接入电路的电阻变大，根据串联电路的分压规律可知，滑动变阻器分担的电压变大，即电压表 V2示数变大；根据串联电路的电压关系可知，电压11 表 V1的示数变小；滑动变阻器电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小，故 A 正确，B 错误；C在串联电路中，电源电压等于各部分电压之和，所以电压表 V1示数的变化量等于电压表 V2示数的变化量，故 C 正确；D根据欧姆定律可知，电压表 V1的示数和电流表 A 的示数比值为R1的阻值，所以电压表 V1的示数和电流表 A的示数比值保持不变，故 D 正确。故选 ACD。综合题 11、“建模”思想引领科学思维，指导科学方法，“懂理团队”运用这种思维方法解决了远距离输电过程中，方便快捷确定短路位置的问题，如甲图所示，他们用两条足够长的电阻丝模拟输电线（如图中 L、N 导线，每条电阻丝每米阻值为0.5），把一个电压不变的电源、一个保护电阻R、一块电压表和一块电流表用导线连接起来装入盒内，制成检测装置盒，并与模拟导线相连构成回路，他们用导线连接，模拟短路，如图甲中所示，通过读取盒内电压表、电流表示数，计算得知短路处到检测处的距离，请回答以下问题：（1）在小李同学设计的检测电路中，若电压表示数为 3V，电流表示数为 0.5A，则短路处距离检测处_米；（2）若保护电阻的阻值为4，根据（1）中数据，求电源电压_；（3）不用电流表，且其它元件不变的情况下，仍要达到上述检测目的，请在乙图的虚线框内画出你设计的检测电路图_，并推导出短路处到检测处距离L与电压表示数的关系式_。12 答案：6 5V =4V5V 解析：解：（1）1小李同学设计的检测电路中，电压表示数为 3V，电流表示数为 0.5A，根据=可得AB间的电阻=V=3V0.5A=6 因为每条电阻丝每米阻值为0.5，所以AB的长度=120.5/m=1260.5/m=6m 所以短路处距离检测处 6m；（2）2若保护电阻的阻值为4，根据=可得保护电阻两端的电压=0.5A 4=2V 则电源电压 =+V=2V+3V=5V（3）34把电源、保护电阻R、电流表和与引出到盒外的两个导线串联在一起，电压表可以测量外部电路两端电压。如图所示 根据串联电流电压关系可得，保护电阻R两端的电压=V 则通过的电流 13 =V 根据=可得AB间的电阻=V=V V=V V 因为每条电阻丝每米阻值为0.5，所以AB的长度 =120.5/m=12V45VV0.5/m=4V5V。12、亮亮设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图甲所示，电源电压保持不变。电压表量程为 03V，R0是定值电阻，阻值为 150，R1是热敏电阻，其电阻随环境温度变化的关系如图所示。闭合开关 S 后，当环境温度为 20时，求：（1）R1的阻值随温度降低而_；（2）R1的阻值为多少？此时电压表的示数为 1.5V，通过R0的电流为多少？()（3）电源电压为多少？()（4）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？()答案：增大 0.01A 4V 100 解析：（1）1由图可知，R1的阻值随温度的升高而减小，R1的阻值随温度降低而增大。（2）2由题知开关 S 闭合后，环境温度为 20，由图可知此时R1的阻值为R1=250；该电路为R0和R1的串联电路，电压表测R0两端的电压；已知此时电压表示数为 1.5V，即R0两端的电压为U0=1.5V，则通过R0的电流为 14 0=00=1.5V150=0.01A（3）3串联电路中电流处处相等，因此当环境温度为 20时，电路中的电流为 I=I0=0.01A 电路的总电阻为 R=R0+R1=150+250=400 由欧姆定律可知电源电压为 U=IR=0.01A400=4V（4）4已知电压表量程为 03V，即R0两端最大电压为U0=3V，此时电路中的电流为=00=3V150=0.02A 由串联电路的电压特点可知此时R1两端的电压为 U1=U-U0=4V-3V=1V R1的阻值为 1=1=1V0.02A=50 由图可知，此时对应的温度为 100，则此电路所允许的最高环境温度是 100。
