(文末附答案)2022届八年级物理第十八章电功率常考点.pdf

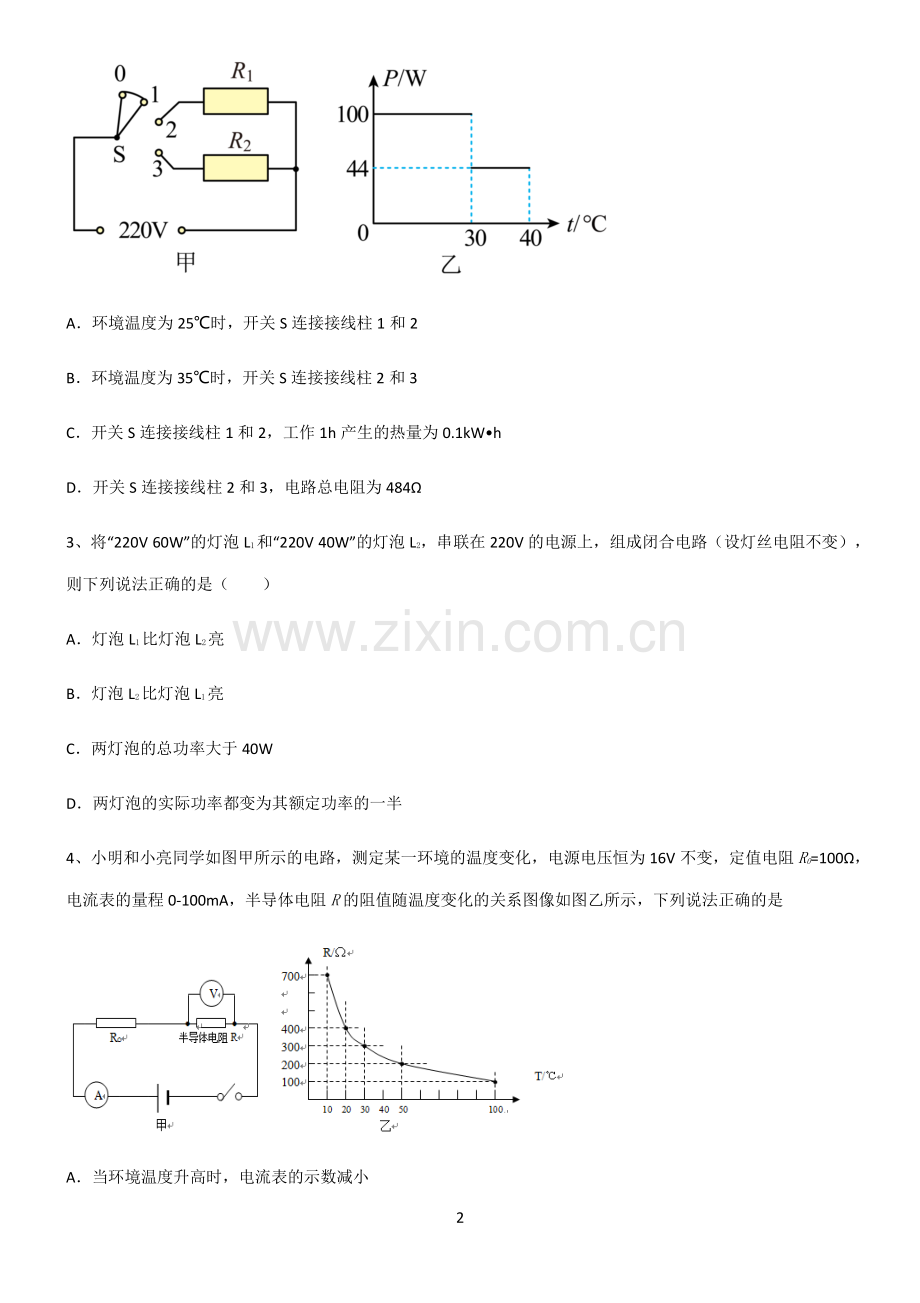

1 (每日一练每日一练)()(文末附答案文末附答案)2022)2022 届八年级物理第十八章电功率常考点届八年级物理第十八章电功率常考点 单选题 1、如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（）A小英家家庭电路中的干路电流不得超过 10A B小英家上个月消耗的电能为 C电能表上指示灯闪烁 320 次，表示家庭电路消耗电能 0.2J D电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多 2、某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度。其等效电路简化图如图甲所示，R1、R2均为加热电阻，R1R2，S 为智能开关，可根据实际选择不同电阻接入电路。某段工作过程，加热功率随环境温度变化如图乙所示。下列说法中正确的是（）2 A环境温度为 25时，开关 S 连接接线柱 1 和 2 B环境温度为 35时，开关 S 连接接线柱 2 和 3 C开关 S 连接接线柱 1 和 2，工作 1h 产生的热量为 0.1kWh D开关 S 连接接线柱 2 和 3，电路总电阻为 484 3、将“220V 60W”的灯泡 L1和“220V 40W”的灯泡 L2，串联在 220V 的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A灯泡 L1比灯泡 L2亮 B灯泡 L2比灯泡 L1亮 C两灯泡的总功率大于 40W D两灯泡的实际功率都变为其额定功率的一半 4、小明和小亮同学如图甲所示的电路，测定某一环境的温度变化，电源电压恒为 16V 不变，定值电阻R0=100，电流表的量程 0-100mA，半导体电阻R的阻值随温度变化的关系图像如图乙所示，下列说法正确的是 A当环境温度升高时，电流表的示数减小 3 B当环境温度降低时，电压表的示数减小 C当电流表的示数为 0.04A 时，当时的环境温度是 20 D当环境温度为 100时，定值电阻R0的电功率是 0.64W 5、如图所示，R为气敏电阻，其阻值随着酒精浓度的增加而减小，R0为定值电阻，电源电压恒定不变。下列说法正确的是（）A酒精气体浓度增大，电压表示数变大 B酒精气体浓度减小，电流表示数变大 C酒精气体浓度增大，电路消耗的总功率变小 D酒精气体浓度减小，电压表与电流表示数的比值变小 6、如图所示的电路中，电源电压保持不变，灯泡 L 标有“6V 4W”字样，其电阻不随温度变化。闭合开关 S，当滑片 P 置于滑动变阻器的a端时，灯泡正常发光；当滑片 P 置于滑动变阻器的b端时，L 两增的电压变化了 2V。则下列结论错误的是（）A电源电压为 6VBL 正常工作的电阻为 9 C滑动变阻器R的最大阻值为 9D先后两次电路的电流之比为 32 4 7、根据生活经验，你认为下列数据符合实际情况的是（）A人的正常体温约为 23 B教室里一盏日光灯正常发光的电流约为 10A C电压力锅煮饭时的功率约为 100W D大量事实表明：不高于 36V 的电压对人体是安全的 多选题 8、如图所示的电路，电源电压为 12V，灯泡 L1标有“6V 3W”字样。闭合开关 S，滑动变阻器的滑片 P 位于某一位置时，L1正常发光；将 L1换成“4V 2W”的灯泡 L2，滑片 P 位于另一位置时，L2也正常发光。先后两种情况下（）AL1、L2电阻之比为 3：2B电流表示数之比为 1：1 C电压表示数之比为 4：3D变阻器功率之比为 3：4 9、如图所示是小明家计量准确的电能表。将一个标有“220V 1210W”的电热器单独接入家庭电路中工作 12min，电能表的转盘转了 500 转，在此工作过程中，下列说法错误的是（）5 A该电能表的示数表示家中已经消耗 1123.4J 的电能 B该用电器的实际功率为 1200W C该电路的实际电压为 200V D若小明家所有用电器同时工作，则实际总功率不得超过 2.2kW 10、如图甲所示，电源电压不变，小灯泡的额定电压为 3V。第一次只闭合S1、S3，将滑动变阻器R的滑片从最下端滑到最上端，第二次只闭合开关S2，将滑动变阻器R的滑片从最下端向上滑到中点时，电压表V2的示数为1.5V，滑到最上端时，小灯泡正常发光。图乙是两次实验中电流表 A 与电压表V1、V2示数关系图象，下列说法正确的是（）A小灯泡的额定功率为 0.75W B定值电阻0的阻值为12 C滑动变阻器R的最大阻值为15 D两次实验中，电路最小功率为 0.36W 综合题 11、测小灯泡电功率实验，小灯为灯甲“2.2V 0.3A”、灯乙“3.8V 0.3A”中的一个，电源电压为 2V 整数倍。滑片 P 从最大阻值开始，移动到一个位置小灯正常发光，电压表向左偏转六格，电压表一开始指的是 11V 或 2.8V。（1）如灯甲与灯乙均正常发光，灯_更亮 6 （2）在滑片移动过程中，电压表并联在_两端。（3）电源电压为_V，电压表一开始指的是_V。（4）该电路中接入的是灯_（选填甲或乙）。（5）该电路中接入的小灯泡额定功率为_瓦。12、近日，XX 市与国家电投 XX 电力股份有限公司签定风能制氢一体化项目协议，计划利用风电进行电解水制氢（图甲），打造零排放的“绿色氢气”产业链。某型号氢内燃汽车（图乙）以氢气为燃料，若该车效率为 60%，某次以 20kW 的恒定功率在水平路面上匀速直线行驶了 10min，氢气的热值q1.4108J/kg。请完成以下问题：（1）请说出使用氢气做燃料的一个优点_；“减少碳排放，还我一片蓝天”是每一个公民的责任，对于环境保护你有何好的建议_（写出一条即可）；（2）该过程，汽车牵引力所做的功为多少_？（3）该过程，氢气完全燃烧放出的热量为多少_？（4）该过程，需燃烧氢气的质量为多少_？（保留三位有效数字）7 2022 届八年级物理第十八章电功率_009 参考答案 1、答案：D 解析：A由图知电能表允许通过的最大电流为 40A，因此小英家干路中的电流不得超过 40A，故 A 错误；B小英家上月消耗的电能为 故 B 错误；C表示每消耗的电能指示灯闪烁 1600 次，指示灯闪烁 320 次消耗的电能为=3201600kW h=0.2kW h 故 C 错误；D电能表上指示灯闪烁的次数越多，则电路中消耗的电能越多，故 D 正确。故选 D。2、答案：D 解析：A环境温度为 25时，观察图乙，可知，这时加热功率为 100W，功率较大，根据电功率公式=2可知，电路的总电阻较小，观察图甲，智能开关 S 连接接线柱 1 和 2 时，只有电阻R1接入电路，智能开关 S 连接接线柱 2 和 3 时，R1和R2并联接入电路，电路的总电阻比智能开关 S 连接接线柱 1 和 2 时的，还要小，则环境温度为 25时，应该是智能开关 S 连接接线柱 2 和 3，故 A 错误；B环境温度为 35时，观察图乙，可知，这时加热功率为 44W，功率较小，根据电功率公式=2可知，电路的总电阻较大，由 A 解析可知，只有仅仅电阻R1接入电路时，电路的总电阻才较大，则智能开关 S 是连接接线柱 1 和 2，故 B 错误；C开关 S 连接接线柱 1 和 2，只有电阻R1接入电路，电路的总电阻较大，加热功率较小，为 44W=0.044kW，8 则工作 1h 产生的热量为 =0.044kW 1h=0.044kW h 工作 1h 产生的热量为0.044kW h，故 C 错误；D开关 S 连接接线柱 2 和 3 时，加热功率较大，为 100W，电源电压为 220V，根据电功率公式=2可知，电路的总电阻为 总=2=(220V)2100W=484 电路总电阻为 484，故 D 正确。故选 D。3、答案：B 解析：A B灯泡 L1的电阻为 1=2=(220V)260W=806.7 灯泡 L2的电阻为 2=2=(220V)240W1210 由于串联，电流相同，电阻大的电功率大，灯泡亮，故 A 错误；故 B 正确；C总电阻为 总=1+2=806.7+1210=2016.7 则总功率为 =2=(220V)22016.7=24W 9 故 C 错误；D由于电阻不同，电压不同，电压没有变为原来的一半，故两灯泡的实际功率也没有变为其额定功率的一半，故 D 错误。故选 B。4、答案：D 解析：A因为半导体电阻R与电阻R0串联，电压表测量半导体电阻R两端的电压，又因为当环境温度升高时，电阻R的阻值变小，所以电路中的总电阻变小，电源电压不变，根据欧姆定律可知电路中的电流变大，电流表的示数变大，故 A 错误；B因为半导体电阻R与电阻R0串联，电压表测量半导体电阻R两端的电压，又因为当环境温度降低时，电阻R的阻值变大，根据串联分压规律可知，电阻R两端的电压变大，电压表示数变大，故 B 错误；C 当电流表的示数为 0.04A 时，电路中的总电阻为 R总=11=16V0.04A=400 此时电阻R的阻值为 R=R总 R0=400100=300 此时的环境温度是 30，故 C 错误；D 当环境温度 100时，电阻R的阻值为 100，电路中的总电阻为 R总=100+100=200 此时电路中的电流为 I=总=16V200=0.08A 10 定值电阻R0的电功率是 P=(I)2 R0=(0.08A)2100=0.64W 故 D 正确。故选 D。5、答案：A 解析：由电路图可知，定值电阻R0与传感器的电阻R串联，电压表测量定值电阻两端的电压，电流表测电路中的电流。A酒精气体浓度增大，R的阻值减小，电路总电阻减小，电路中电流增大，定值电阻两端电压变大，电压表示数变大，故 A 正确；B酒精气体浓度减小，R的阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流减小，电流表示数减小，故 B 错误；C由以上分析可知，酒精气体浓度增大，电路中电流增大，而电源电压不变，根据P=UI可知，电路消耗的总功率变大，故 C 错误；D电压表与电流表示数的比值等于定值电阻 R0的大小，无论是酒精浓度增大还是减小，电压表与电流表示数的比值始终不变，故 D 错误。故选 A。6、答案：C 解析：闭合开关 S，当滑片 P 置于滑动变阻器的a端时接入阻值为 0，电压表示数为零，灯泡正常发光，说明电源电压为 6V，L 正常工作的电阻为 L=L2L=(6V)24W=9 11 此时电路中的电流为 L=LL=4W6V=23A 当滑片 P 置于滑动变阻器的b端时接入阻值最大，根据串联分压可知，灯泡两端电压减小 2V，即为变阻器两端分压，此时电路中电流为 =LL=6V-2V9=49A 滑动变阻器R的最大阻值为 =2V49A=4.5 先后两次电路的电流之比为 L =23A 49A=3 2 故 ABD 正确，不符合题意，C 错误，符合题意。故选 C。7、答案：D 解析：A人的正常体温约为 36.5，故 A 项不符合题意；B教室里一盏日光灯正常发光的电功率为 60W，电流约为 =60W220V 0.27A 故 B 项不符合题意；C电压力锅煮饭时的功率约为 800W，故 C 项不符合题意；12 D安全电压是指不致使人直接致死或致残的电压，一般环境条件下允许持续接触的“安全特低电压”是 36V，行业规定安全电压为不高于 36V。故 D 项符合题意。故选 D。8、答案：ABD 解析：由图可知,灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。A由P=UI=2可得灯泡 L1和 L2的电阻分别为 RL1=1 额21=(6V)23W=12 RL2=2 额22=(4V)22W=8 则 L1、L2电阻之比为 L1L2=128=32 故 A 正确；B灯泡 L1和 L2正常发光,通过它们的电流分别为 I1=11 额=3W6V=0.5A I2=22 额=2W4V=0.5A 即电流表示数之比为 1:1，故 B 正确；C电压表示数之比 1 滑2 滑=1 额2 额=12V6V12V4V=6V8V=34 13 故 C 错误；D 变阻器功率之比 1 滑2 滑=1 滑12 滑2=34 故 D 正确。故选 ABD。9、答案：ABD 解析：A电能表读数时，最后一位是小数，单位是 kW h，则图中电能表的读数是 1123.4kW h，表示家中已经消耗1123.4kW h 的电能，故 A 错误，符合题意；B转盘转 500 转时，该用电器消耗的电能 =5002500kW h=0.2kW h 该用电器的电功率 =0.2kW h1260h=1kW=1000W 故 B 错误，符合题意；C电热器的电阻 =额2额=(220V)21210W=40 该电路的实际电压为 =1000W 40=200V 故 C 正确，不符合题意；14 D“10（20）A”中 20A 是指这个电能表平时工作时允许通过的最大电流，该电能表允许接入的用电器总功率不能超过 P最大=UI最大=220V20A=4400W=4.4kW 故 D 错误，符合题意。故选 ABD。10、答案：ACD 解析：第一次只闭合S1、S3，定值电阻0与滑动变阻器R串联，电压表V1测量电源电压，电流表 A 测量此时的电路电流，将滑动变阻器R的滑片从最下端滑到最上端，滑动变阻器R接入的电阻由最大变为 0。第二次只闭合开关S2，灯泡与滑动变阻器R串联，电压表V2测量灯泡的电压。将滑动变阻器R的滑片从最下端向上滑到中点时，电压表V2的示数为 1.5V，滑到最上端时，电路中只有灯泡工作，小灯泡正常发光。说明电源电压等于灯泡的额定电压 3V。A从乙图中可以看出，灯泡正常发光时的电流 1=0.25A 小灯泡的额定功率为 =1=3V0.25A=0.75W 故 A 正确；B从乙图中可以看出，当电路中只有定值电阻0工作时，电路的电流为 2=0.3A 0的阻值为 0=2=3V0.3A=10 15 故 B 错误；C第二次只闭合开关S2，灯泡与滑动变阻器R串联，电压表V2测量灯泡的电压。将滑动变阻器R的滑片从最下端向上滑到中点时，电压表V2的示数为 1.5V，从乙图中可以看出，此时电路的电流 3=0.2A 此时滑动变阻器的电压 R=L=3V-1.5V=1.5V 此时滑动变阻器接入的电阻=R3=1.5V0.2A=7.5 滑动变阻器R的最大阻值为 =2=2 7.5=15 故 C 错误；D从乙图可以看出，定值电阻0与滑动变阻器R串联，且滑动变阻器接入的电阻最大时，电路的电流最小，此时电功率最小，此时电路的总电阻 总=0+=10+15=25 两次实验中，电路最小功率为 =2总=(3V)225=0.36W 故 D 符合题意。故选 ACD。11、答案：乙 滑动变阻器 6 2.8 乙 1.14 解析：16 （1）1如灯甲与灯乙均正常发光，额定电流都是 0.3A，乙灯的额定电压高于甲灯的额定电压，故乙灯的额定功率高于甲灯，乙灯更亮。（2）2滑片 P 从最大阻值开始，移动到一个位置小灯正常发光，此时滑动变阻器的阻值变小，电流变大，而电压表向左偏转，说明电压表的示数变小，若电压表测量的是小灯泡的电压，则电压表示数变大，与题意不符，故电压表测量滑动变阻器的电压，电压表并联在滑动变阻器两端。（3）34若电压表一开始指的是 11V，选择的是大量程，则分度值为 0.5V，向左偏转六格，则此时电压表的示数为 滑=11V 0.5V 6=8V 此时灯泡正常发光，不论是甲灯，还是乙灯，电源电压都不可能是 2V 整数倍，故舍去，电压表一开始是 2.8V，则选择的是小量程，分度值为 0.1V，向左偏转六格，则此时电压表的示数为 滑=2.8V 0.1V 6=2.2V 若选择甲灯，甲灯的额定电压为 2.2V，电源电压都不可能是 2V 整数倍，故舍去，若选择乙灯，正常发光的电压为 3.8V，则电源电压为 =滑+灯额=2.2V+3.8V=6V 故一开始是 2.8V。（4）5根据（3）可知，选择的是乙灯。（5）6该电路中接入的小灯泡额定功率为 灯乙=乙乙=3.8V 0.3A=1.14W 12、答案：见详解 少开车多走路 1.2107J 2107J 0.143kg 解析：（1）12氢气燃烧时生成水，不会释放出污染环境的有毒废气；为了环境保护，我们要严禁随意焚烧垃圾，17 少开车多步行、骑自行车或乘公交车出行。（2）3汽车的输出功率 =20kW=2 104W 汽车运动的时间 =10min=600s 由=可知，汽车牵引力所做的功 =2 104W 600s=1.2 107J（3）4由=放可知，氢气完全燃烧放出的热量 放=1.2 107J60%=2 107J（4）5由放=可知，需要燃烧氢气的质量 =放=2 107J1.4 108J=0.143kg
