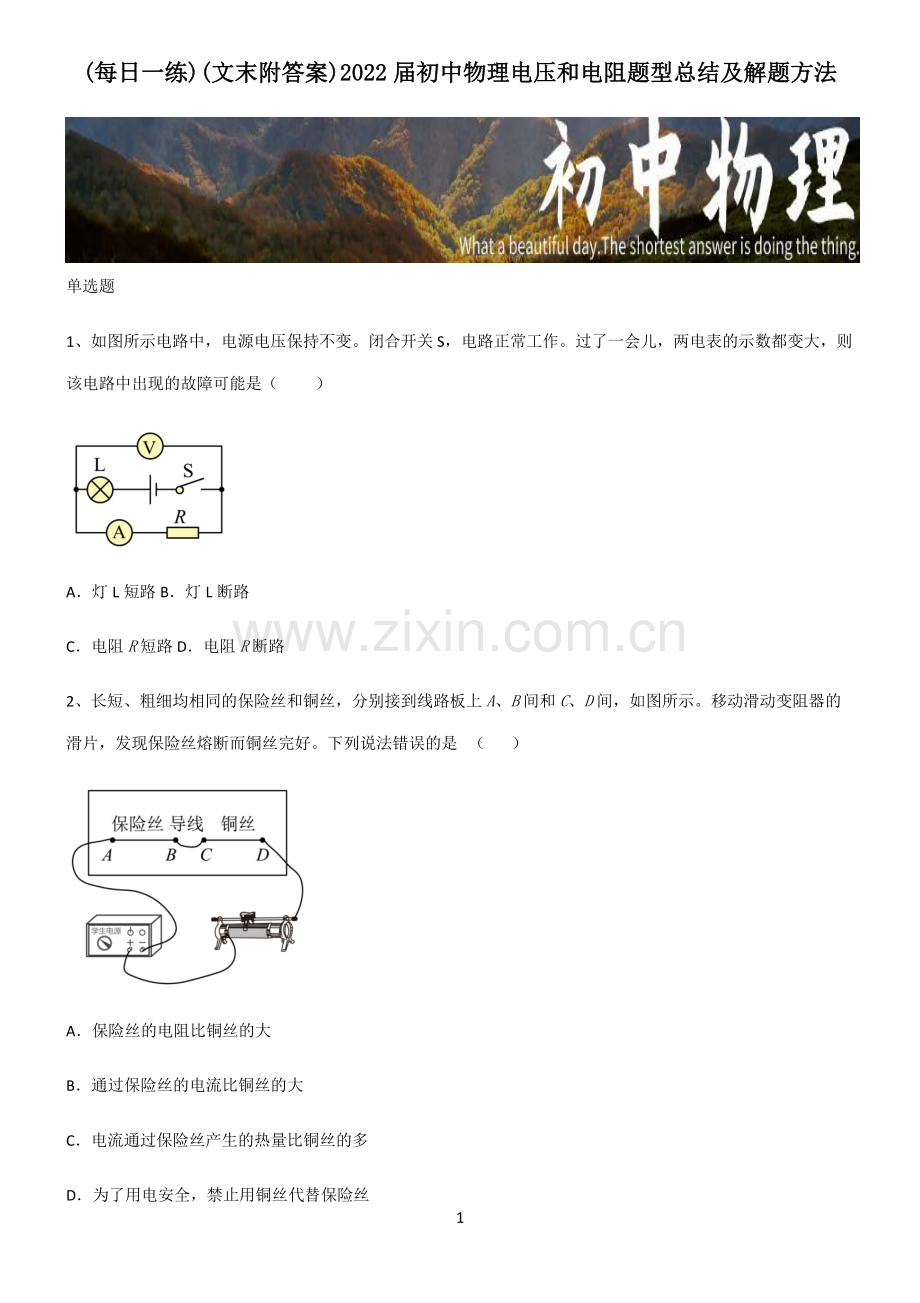

1 (每日一练每日一练)()(文末附答案文末附答案)2022)2022 届初中物理电压和电阻题型总结及解题方法届初中物理电压和电阻题型总结及解题方法 单选题 1、如图所示电路中，电源电压保持不变。闭合开关 S，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A灯 L 短路 B灯 L 断路 C电阻R短路 D电阻R断路 2、长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （）A保险丝的电阻比铜丝的大 B通过保险丝的电流比铜丝的大 C电流通过保险丝产生的热量比铜丝的多 D为了用电安全，禁止用铜丝代替保险丝 2 3、如图所示电路中，电源电压保持不变。闭合开关 S，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A灯 L 短路 B灯 L 断路 C电阻R短路 D电阻R断路 4、倡导保护环境，国家鼓励发展新能源汽车，下列相关说法正确的是（）A电动汽车能快速充电，是因为其电池能量转化效率高 B使用超导材料制作汽车电动机，可提高能量利用效率 C随着科学技术进步，新能源汽车的效率可达到100%D太阳能、核能、风能，都属于可再生的清洁型新能源 5、普通笔记本电脑的电池电压最接近（）A220VB110VC20VD380V 6、小明在“探究电流跟电阻关系”的实验中，已知电源电压保持 4.5V 不变，滑动变阻器上标有“30 1A”，有 5、10、20 的定值电阻各一只，实验前设置定值电阻两端的预设值为 1.5V，阻值为 5、10 的电阻完成实验后，发现阻值 20 电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值 20 电阻实验数据，下列可行的方案是（）A换一个电压值较大的电源 3 B增大定值电阻两端的电压预设值 C将阻值为 10 的电阻串联在a、b之外的电路中 D换一个最大阻值为 35 的滑动变阻器 7、如图所示电路，灯泡 L1标有“9 1A”，L2标有“4 1.5A”，电流表选“03A”量程，则保证两灯长时间工作的最大电源电压为（）A15VB13VC19.5VD无法判断 8、如图所示电路中，当开关 S 闭合后发现两只灯 L1和 L2均不发光。用电压表测量，发现c、d两点间和b、d两点间均有电压并且相等，而a、b两点和c、b两点间的电压都为零，则电路故障的原因可能是（）AL1的灯丝断了 BL2的灯丝断了 CL1或 L2发生了短路 D开关 S 接触不良 9、如图所示电路中，当开关 S 闭合后发现两只灯 L1和 L2均不发光。用电压表测量，发现c、d两点间和b、d两点间均有电压并且相等，而a、b两点和c、b两点间的电压都为零，则电路故障的原因可能是（）AL1的灯丝断了 BL2的灯丝断了 CL1或 L2发生了短路 D开关 S 接触不良 10、下列物理量中，以科学家焦耳的名字作为单位的是（）4 A电功 B电阻 C电压 D电流 多选题 11、如图是小明同学为测量小灯泡电阻而连的电路，以下说法正确的是（）A闭合开关前，应将滑动变阻器的滑片滑到最左端 B实验过程中两电表都有可能需要换接较小的量程 C所测小灯泡的电阻可能随电压表的示数的不同而不同 D闭合开关后，向右移动变阻器的滑片小灯泡变暗 12、如图所示，甲、乙两电路中，电源两端电压相同且恒定不变，两电阻的阻值R1R2。闭合开关 S，在甲电路中，通过R1和R2的电流分别为I1、I2，R1和R2两端电压分别为U1、U2，R1和R2的等效电阻为R3；在乙电路中，通过R1和R2电流分别为I3、I4，R1和R2的两端电压分别为U3、U4，R1和R2的等效电阻为R4。则下列判断中正确的是（）AI1=I2I4I3BI1=I2=I3+I4 CU1+U2=U3=U4DR4R2R1R2，电源的电压U相等。15 C因串联电路中总电压等于各分电压之和，且并联电路中各支路两端的电压相等，所以 U1+U2=U，U3=U4=U 则 U1+U2=U3=U4 故 C 正确；AB因串联电路中总电阻等于各串联电阻之和，且各处的电流相等，所以，甲图中通过R1和R2的电流 1=2=1+2 图乙中两电阻两端的电压相等，则通过两电阻的电流 4=21+2，3=11+2 而 R1R2 所以 I1=I2I3I4 那么 I1=I2I3+I4 故 AB 错误；D甲图R1与R2串联，R1和R2的等效电阻为R3；即 R3=R1+R2 则 16 R2R1R2 所以 R4R2R1 所以 R4R2R1R3 故 D 正确。故选 CD。13、答案：AB 解析：A由图乙知，显示仪并联在热敏电阻R的两端，是电压表，故 A 正确；B由题意知，人体温度越高，则显示仪的示数越大。由图乙知，定值电阻R0与热敏电阻R串联在电路中，据串联电路的电压特点知，要想显示仪示数即R两端的电压变大，在电源电压不变时，R的阻值变大，所以热敏电阻R的阻值随着温度的升高而增大，故 B 正确；C热敏电阻的阻值随着温度的升高而增大，则被测温者体温越高，电路中的总阻值越大，据欧姆定律知，电路中的电流变小，故 C 错误；D将定值电阻R0更换为阻值更大的电阻时，测相同温度，则热敏电阻接入电路的阻值与未更换时相同，据串联电路的电压特点，更换后，定值电阻分去的电压更大，则热敏电阻两端的电压会比更换定值电阻前的小，那么显示仪的示数会变小。故 D 错误。故选 AB。17 14、答案：ACD 解析：A可探究科学问题是可以通过实验收集信息并予以解答，并且课探究科学问题描述的是两个或多个变量之间的关系，其中的变量必须是可检验的。也就是说，可以探究的科学问题中的因变量和自变量都是可以观察或测量的。根据材料信息，伏打电池的材料是由铜和锌组成的，试想换种材料会影响其电压吗？故 A 符合题意；B根据可探究科学问题的研究对象，这个影响因素没有明确说明，导致变量不清晰，所以不得探究，故 B 不符合题意；C题目中没有明确说明电极间的距离是多少，或许距离不一样，电压也不同呢，是一个可以探究的变量，故 C选项符合题意；D硫酸中存在自由移动的粒子，那离子的数量是不是会影响其电压大小呢，根据所以知识，这个是一个很好的探究性的问题，故 D 选项符合题意。故选 ACD。15、答案：ACD 解析：由图得，两灯泡并联，因此两灯泡的电压相等。依题意得，当闭合开关 S 后，观察到灯泡 L1明显比 L2亮，说明灯泡 L1的电功率比 L2的电功率大，由=得，灯泡 L1的电流比 L2的电流大，故 ACD 正确，B 错误。故选 ACD。16、答案：（1）不能。理由见解析；（2）见解析；（3）3.36 105J 解析：解：（1）不能。我国的家庭电路电压是220V，水壶的额定电压是110V，接入电路中必定大于水壶的额定电压。（2）可以在发热电阻丝旁串联一个合适的电阻进行分压。（其他合理答案均可）18 （3）在这个过程中水吸收的热量是 吸=4.2 103J/kg 1kg(100 20)=3.36 105J 答：（1）不能。我国的家庭电路电压是220V，水壶的额定电压是110V，接入电路中必定大于水壶的额定电压；（2）可以在发热电阻丝旁串联一个合适的电阻进行分压；（3）在这个过程中水吸收的热量是3.36 105J。17、答案：负 内 A 增大 减小 解析：(1)1根据材料内容：外光电效应是指被光激发产生的电子逸出物质表面的现象，电子带负电，所以激发出的粒子带负电。(2)2太阳能电池利用光伏效应在物体两端产生电压的，内光电效应是指被光激发所产生的电荷仍在物质内部运动，使物质的导电能力发生变化或在物体两端产生电压的现象，所以太阳能利用内光电效应工作的。(3)3白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人进入楼道内时，红外感应开关闭合，没人时红外感应开关断开，声控和红外感应共同控制灯泡，所以串联在电路中，A 符合题意。(4)45当有烟雾遮挡射向R的激光时，则光照强度减弱，光敏电阻的阻值增大，而串联电路起分压作用，即串联电路中，电阻越大，分得的电压越大，因此光敏电阻两端电压会增大，即电压表示数增大；要使控制器在烟雾较淡时就触发报警，就应在烟雾较淡时使光敏电阻两端的电压增大到报警系统触发的电压，即增大光敏电阻分得的电压，根据串联电路的分压特点可知，应减小R0两端的电压，可以减小R0的阻值。18、答案：导体 电流表示数 变小 材料 横截面积 解析：19 （1）1由题可知，按照设计的电路图连接电路，检测网未放入水中，电流表无示数；将检测网放入雨水中，电流表有示数，故雨水是导体。2在该实验中，通过观察电路中的电流表示数（电流）的变化来判断变化电动机转速的变化。（2）3根据欧姆定律可知，电压一定时，电流与电阻成反比，故电流表的示数越大，这说明a、b间接入电路的电阻变小。4导体的电阻是导体的一种性质，影响导体电阻的大小的因素有导体的材料、长度和横截面积。5由图知，当雨水变深时，金属网浸入雨水中的深度越深，接入电路中金属网的横截面积发生变化，所以a、b间接入电路的电阻变化是由导体的横截面积变化引起的。（3）6图乙中，在检测网处并联一个开关，如果无雨水时，闭合开关，就可以实现在无雨水时电动机工作，如图所示
