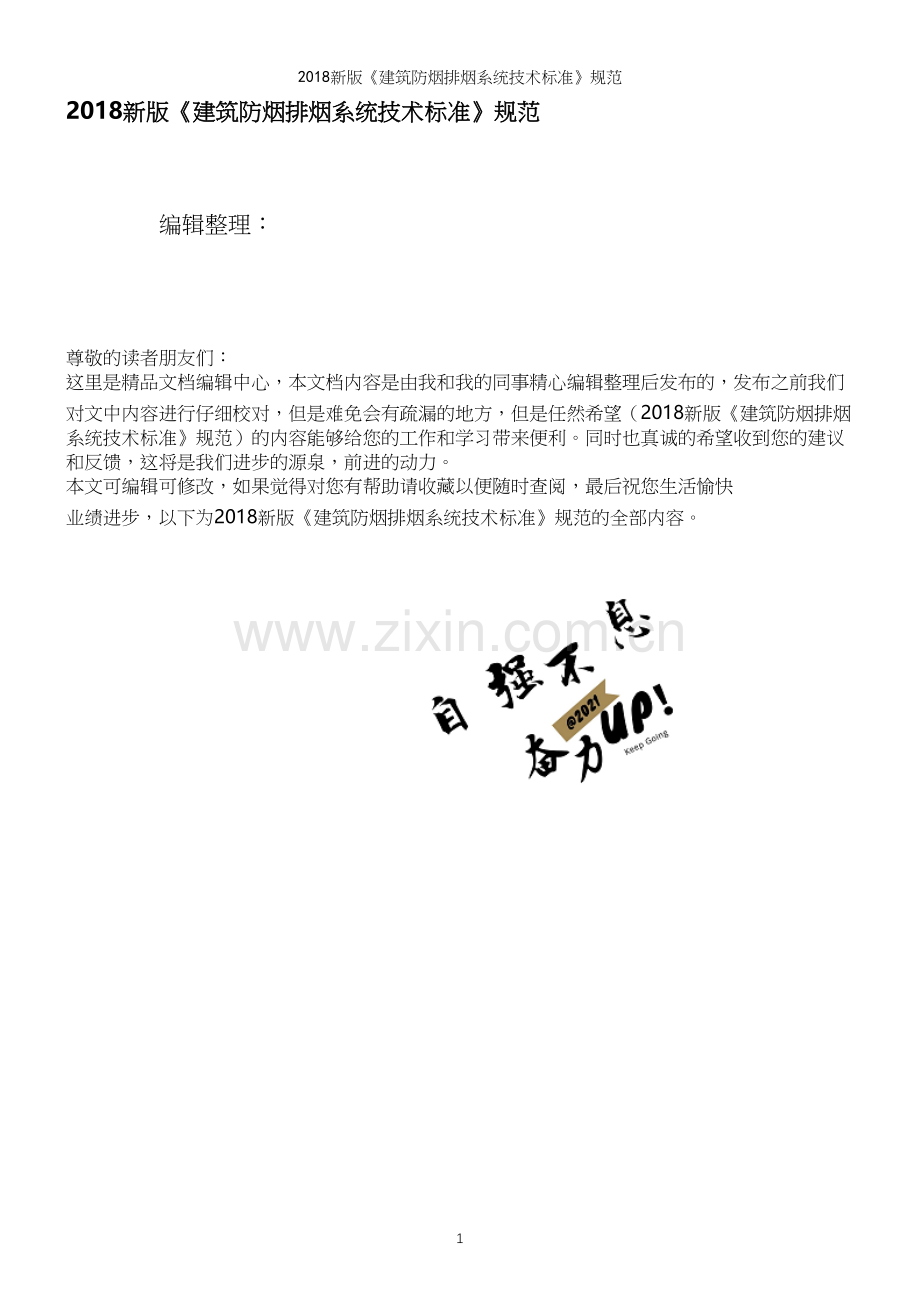

1、2018新版建筑防烟排烟系统技术标准规范2018新版建筑防烟排烟系统技术标准规范 编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(2018新版建筑防烟排烟系统技术标准规范)的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快 业绩进步,以下为2018新版建筑防烟排烟系统技术标准规范的全部内容。46重要消息:2018新版建筑防烟排烟系统技术标准规范
2、将从今天开始实施建筑防烟排烟系统技术标准(GB51251-2017) 建筑防烟排烟系统技术标准(GB512512017)由中华人民共和国住房和城乡建设部和中华人民共和国国家质量检验检疫总局于2018年05月01日联合发布,2018年08月01日实施。前言根据建设部关于印发的通知(建标200677号)的要求,本标准由公安部四川消防研究所会同上海市公安消防总队等有关单位共同编制而成。本标准制订过程中,编制组遵循国家有关法律、法规和技术标准,深入调研了建筑防烟排烟系统设计和工程应用情况,认真总结了火灾事故教训和建筑防烟、排烟系统工程应用实践经验,参考了国内外相关标准规范,吸收了先进的科研成果,广泛征
3、求了设计、监理、施工、产品制造、消防监督等各有关单位的意见,最后经审查定稿。本标准共分9章和7个附录,主要技术内容有:总则,术语和符号,防烟系统设计,排烟系统设计,系统控制、系统施工,系统调试,系统验收和维护管理等。本标准中以黑体字标志部分为强制性条文,必须严格执行。本标准由住房城乡建设部负责管理和对强制性条文的解释,由公安部消防局负责日常管理工作,由公安部四川消防研究所负责具体技术内容的解释。在本标准执行过程中,希望各单位结合工程实践认真总结经验,注意积累资料,随时将有关意见和建议反馈给公安部四川消防研究所(地址:四川省成都市金牛区金科南路69号,邮政编码:610036),以供今后修订时参考
4、。目录1 总则2 术语和符号2。1 术语2.2 符号3 防烟系统设计3.1 一般规定3.2 自然通风设施3.3 机械加压送风设施3.4 机械加压送风系统风量计算4 排烟系统设计4.1 一般规定4.2 防烟分区4.3 自然排烟设施4。4 机械排烟设施4。5 补风系统4。6 排烟系统设计计算5 系统控制5。1 防烟系统5。2 排烟系统6 系统施工6。1 一般规定6.2 进场检验6.3 风管安装6.4 部件安装6.5 风机安装7 系统调试7.1 一般规定7。2 单机调试7。3 联动调试8 系统验收8.1 般规定8。2 工程验收9 维护管理附录A不同火灾规模下的机械排烟量附录B排烟口最大允许排烟量附录
5、C防烟、排烟系统分部、分项工程划分附录D施工过程质量检查记录附录E防烟、排烟系统工程质量控制资料检查记录附录F防烟、排烟工程验收记录附录G防烟、排烟系统维护管理工作检查项目本标准用词说明引用标准名录1 总则1.0。1 为了合理设计建筑防烟、排烟系统,保证施工质量,规范验收和维护管理,减少火灾危害,保护人身和财产安全,制定本标准.1。0.2 本标准适用于新建、扩建和改建的工业与民用建筑的防烟、排烟系统的设计、施工、验收及维护管理.对于有特殊用途或特殊要求的工业与民用建筑,当专业标准有特别规定的,可从其规定。1。0.3 建筑防烟、排烟系统的设计,应结合建筑的特性和火灾烟气的发展规律等因素,采取有效
6、的技术措施,做到安全可靠、技术先进、经济合理。1。0.4 建筑防烟、排烟系统的设备,应选用符合国家现行有关标准和有关准入制度的产品.1。0.5 建筑防烟、排烟系统的设计、施工、验收及维护管理除执行本标准外,尚应符合国家现行有关标准的要求。2 术语和符号2。1 术语2。1。1 防烟系统通过采用自然通风方式,防止火灾烟气在楼梯间、前室、避难层(间)等空间内积聚,或通过采用机械加压送风方式阻止火灾烟气侵入楼梯间、前室、避难层(间)等空间的系统,防烟系统分为自然通风系统和机械加压送风系统。2.1.2 排烟系统采用自然排烟或机械排烟的方式,将房间、走道等空间的火灾烟气排至建筑物外的系统,分为自然排烟系统
7、和机械排烟系统。2.1.3 直灌式机械加压送风无送风井道,采用风机直接对楼梯间进行机械加压的送风方式。2.1.4 自然排烟利用火灾热烟气流的浮力和外部风压作用,通过建筑开口将建筑内的烟气直接排至室外的排烟方式.2。1。5 自然排烟窗(口)具有排烟作用的可开启外窗或开口,可通过自动、手动、温控释放等方式开启。2.1。6 烟羽流火灾时烟气卷吸周围空气所形成的混合烟气流。烟羽流按火焰及烟的流动情形,可分为轴对称型烟羽流、阳台溢出型烟羽流、窗口型烟羽流等。2.1.7 轴对称型烟羽流上升过程不与四周墙壁或障碍物接触,并且不受气流干扰的烟羽流。2.1。8 阳台溢出型烟羽流从着火房间的门(窗)梁处溢出,并沿
8、着火房间外的阳台或水平突出物流动,至阳台或水平突出物的边缘向上溢出至相邻高大空间的烟羽流.2.1。9 窗口型烟羽流从发生通风受限火灾的房间或隔间的门、窗等开口处溢出至相邻高大空间的烟羽流。2.1.10 挡烟垂壁用不燃材料制成,垂直安装在建筑顶棚、梁或吊顶下,能在火灾时形成一定的蓄烟空间的挡烟分隔设施.2。1.11 储烟仓位于建筑空间顶部,由挡烟垂壁、梁或隔墙等形成的用于蓄积火灾烟气的空间。储烟仓高度即设计烟层厚度。2。1.12 清晰高度烟层下缘至室内地面的高度.2。1。13 烟羽流质量流量单位时间内烟羽流通过某一高度的水平断面的质量,单位为 kg/s.2。1.14 排烟防火阀安装在机械排烟系统
9、的管道上,平时呈开启状态,火灾时当排烟管道内烟气温度达到280时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门。一般由阀体、叶片、执行机构和温感器等部件组成。2.1.15 排烟阀安装在机械排烟系统各支管端部(烟气吸入口)处,平时呈关闭状态并满足漏风量要求,火灾时可手动和电动启闭,起排烟作用的阀门.一般由阀体、叶片、执行机构等部件组成。2。1.16 排烟口机械排烟系统中烟气的入口。2.1.17 固定窗设置在设有机械防烟排烟系统的场所中,窗扇固定、平时不可开启,仅在火灾时便于人工破拆以排出火场中的烟和热的外窗。2.1.18 可熔性采光带(窗)采用在120C150C能自行熔化
10、且不产生熔滴的材料制作,设置在建筑空间上部,用于排出火场中的烟和热的设施.2。1.19 独立前室只与一部疏散楼梯相连的前室。2.1.20 共用前室(居住建筑)剪刀楼梯间的两个楼梯间共用同一前室时的前室。2.1.21 合用前室防烟楼梯间前室与消防电梯前室合用时的前室。2。2 符号2.2.1 计算几何参数A每个疏散门的有效漏风面积;Ak-开启门的截面面积;A0所有进气口总面积;Am门的面积;Af单个送风阀门的面积;Ag前室疏散门的总面积;Al楼梯间疏散门的总面积;AV自然排烟窗(口)截面积;AW窗口开口面积;B风管长边尺寸;b一从开口至阳台边沿的距离;dm门的把手到门闩的距离;db一排烟系统吸入口
11、最低点之下烟气层厚度;D风管直径;H一空间净高;H对于单层空间,取排烟空间的建筑净高度;对于多层空间,取最高疏散楼层的层高;H1-燃料面至阳台的高度;HW窗口开口的高度;Hq最小清晰高度;w火源区域的开口宽度;W-烟羽流扩散宽度;Wm-单扇门的宽度;Z一燃料面到烟层底部的高度;Z1一火焰极限高度;Zb从阳台下缘至烟层底部的高度;Zw窗口开口的上缘到烟层底部的高度。2。2.2计算风量、风速g重力加速度;Lhigh-高压系统单位面积风管单位时间内的允许漏风量;Lj楼梯间的机械加压送风量;Llow-低压系统单位面积风管单位时间内的允许漏风量;Lmid中压系统单位面积风管单位时间内的允许漏风量;Ls前
12、室的机械加压送风量;L1门开启时,达到规定风速值所需的送风量;L2门开启时,规定风速值下的其他门缝漏风总量;L3未开启的常闭送风阀的漏风总量;M烟羽流质量流量;v门洞断面风速;V排烟量;Vmax-排烟口最大允许排烟量。2。2。3 计算压力、热量、时间Cp空气的定压比热;F门的总推力;Fdc门把手处克服闭门器所需的力;M闭门器的开启力矩;0环境温度下的气体密度;P疏散门的最大允许压力差;P风管风管系统工作压力;P-计算漏风量的平均压力差;Q热释放速率;Qc-热释放速率中的对流部分;t火灾增长时间;T烟层的平均绝对温度;T0环境的绝对温度;T烟层平均温度与环境温度之差。2。2.4计算系数-火灾增长
13、系数;w窗口型烟羽流的修正系数;排烟位置系数;C0进气口流量系数;CV自然排烟窗(口)流量系数;K烟气中对流放热量因子;n指数。2。2。5计算其他符号N1设计疏散门开启的楼层数量;N2-漏风疏散门的数量;N3漏风阀门的数量。3 防烟系统设计3.1 一般规定3.1。1建筑防烟系统的设计应根据建筑高度、使用性质等因素,采用自然通风系统或机械加压送风系统。3。1。2建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑,其防烟楼梯间、独立前室、共用前室、合用前室及消防电梯前室应采用机械加压送风系统。3。1.3建筑高度小于或等于50m的公共建筑、工业建筑和建筑高度小于或等于100m的住
14、宅建筑,其防烟楼梯间、独立前室、共用前室、合用前室(除共用前室与消防电梯前室合用外)及消防电梯前室应采用自然通风系统;当不能设置自然通风系统时,应采用机械加压送风系统。防烟系统的选择,尚应符合下列规定:1 当独立前室或合用前室满足下列条件之一时,楼梯间可不设置防烟系统:1) 采用全敞开的阳台或凹廊;2) 设有两个及以上不同朝向的可开启外窗,且独立前室两个外窗面积分别不小于2.0 m2 ,合用前室两个外窗面积分别不小于3.0m2.2 当独立前室、共用前室及合用前室的机械加压送风口设置在前室的顶部或正对前室入口的墙面时,楼梯间可采用自然通风系统;当机械加压送风口未设置在前室的顶部或正对前室入口的墙
15、面时,楼梯间应采用机械加压送风系统。3 当防烟楼梯间在裙房高度以上部分采用自然通风时,不具备自然通风条件的裙房的独立前室、共用前室及合用前室应采用机械加压送风系统,且独立前室、共用前室及合用前室送风口的设置方式应符合本条第 2款的规定。3。1。4建筑地下部分的防烟楼梯间前室及消防电梯前室,当无自然通风条件或自然通风不符合要求时,应采用机械加压送风系统。3.1.5防烟楼梯间及其前室的机械加压送风系统的设置应符合下列规定:1建筑高度小于或等于50m的公共建筑、工业建筑和建筑高度小于或等于100m的住宅建筑,当采用独立前室且其仅有一个门与走道或房间相通时,可仅在楼梯间设置机械加压送风系统;当独立前室
16、有多个门时,楼梯间、独立前室应分别独立设置机械加压送风系统。2当采用合用前室时,楼梯间、合用前室应分别独立设置机械加压送风系统.3当采用剪刀楼梯时,其两个楼梯间及其前室的机械加压送风系统应分别独立设置。3。1。6封闭楼梯间应采用自然通风系统,不能满足自然通风条件的封闭楼梯间,应设置机械加压送风系统。当地下、半地下建筑(室)的封闭楼梯间不与地上楼梯间共用且地下仅为一层时,可不设置机械加压送风系统,但首层应设置有效面积不小于1。2的可开启外窗或直通室外的疏散门。3。1。7设置机械加压送风系统的场所,楼梯间应设置常开风口,前室应设置常闭风口;火灾时其联动开启方式应符合本标准第5.1.3条的规定。3。
17、1.8避难层的防烟系统可根据建筑构造、设备布置等因素选择自然通风系统或机械加压送风系统.3.1。9避难走道应在其前室及避难走道分别设置机械加压送风系统,但下列情况可仅在前室设置机械加压送风系统:1避难走道一端设置安全出口,且总长度小于30m;2避难走道两端设置安全出口,且总长度小于60m。3.2 自然通风设施3.2。1采用自然通风方式的封闭楼梯间、防烟楼梯间,应在最高部位设置面积不小于1。0m2的可开启外窗或开口;当建筑高度大于10m时,尚应在楼梯间的外墙上每 5层内设置总面积不小于2。0 m2 的可开启外窗或开口,且布置间隔不大于 3层。3.2.2前室采用自然通风方式时,独立前室、消防电梯前
18、室可开启外窗或开口的面积不应小于2.0 m2,共用前室、合用前室不应小于3.0 m2。3。2.3采用自然通风方式的避难层(间)应设有不同朝向的可开启外窗,其有效面积不应小于该避难层(间)地面面积的 2%,且每个朝向的面积不应小于2.0。3。2.4可开启外窗应方便直接开启,设置在高处不便于直接开启的可开启外窗应在距地面高度为1。3m1.5m的位置设置手动开启装置。3.3 机械加压送风设施3。3。1建筑高度大于100m的建筑,其机械加压送风系统应竖向分段独立设置,且每段高度不应超过 100m.3。3。2除本标准另有规定外,采用机械加压送风系统的防烟楼梯间及其前室应分别设置送风井(管)道,送风口(阀
19、)和送风机。3.3.3建筑高度小于或等于50m的建筑,当楼梯间设置加压送风井(管)道确有困难时,楼梯间可采用直灌式加压送风系统,并应符合下列规定:1建筑高度大于32m的高层建筑,应采用楼梯间两点部位送风的方式,送风口之间距离不宜小于建筑高度的1/2 ;2送风量应按计算值或本标准第3。4.2条规定的送风量增加20;3加压送风口不宜设在影响人员疏散的部位.3.3。4设置机械加压送风系统的楼梯间的地上部分与地下部分,其机械加压送风系统应分别独立设置.当受建筑条件限制,且地下部分为汽车库或设备用房时,可共用机械加压送风系统,并应符合下列规定:1应按本标准第3。4.5条的规定分别计算地上、地下部分的加压
20、送风量,相加后作为共用加压送风系统风量;2应采取有效措施分别满足地上、地下部分的送风量的要求。3.3.5机械加压送风风机宜采用轴流风机或中、低压离心风机,其设置应符合下列规定:1送风机的进风口应直通室外,且应采取防止烟气被吸入的措施.2送风机的进风口宜设在机械加压送风系统的下部。3送风机的进风口不应与排烟风机的出风口设在同一面上。当确有困难时,送风机的进风口与排烟风机的出风口应分开布置,且竖向布置时,送风机的进风口应设置在排烟出口的下方,其两者边缘最小垂直距离不应小于6。0m;水平布置时,两者边缘最小水平距离不应小于20。0m.4送风机宜设置在系统的下部,且应采取保证各层送风量均匀性的措施。5
21、送风机应设置在专用机房内,送风机房并应符合现行国家标准建筑设计防火规范GB 50016的规定。6当送风机出风管或进风管上安装单向风阀或电动风阀时,应采取火灾时自动开启阀门的措施。3.3。6加压送风口的设置应符合下列规定:1除直灌式加压送风方式外,楼梯间宜每隔2层3层设一个常开式百叶送风口;2前室应每层设一个常闭式加压送风口,并应设手动开启装置;3送风口的风速不宜大于7m/s;4送风口不宜设置在被门挡住的部位。3。3。7机械加压送风系统应采用管道送风,且不应采用土建风道。送风管道应采用不燃材料制作且内壁应光滑。当送风管道内壁为金属时,设计风速不应大于20m/s;当送风管道内壁为非金属时,设计风速
22、不应大于15m/s;送风管道的厚度应符合现行国家标准通风与空调工程施工质量验收规范GB 50243的规定。3.3。8机械加压送风管道的设置和耐火极限应符合下列规定:1竖向设置的送风管道应独立设置在管道井内,当确有困难时,未设置在管道井内或与其他管道合用管道井的送风管道,其耐火极限不应低于1.00h ;2水平设置的送风管道,当设置在吊顶内时,其耐火极限不应低于0.50h;当未设置在吊顶内时,其耐火极限不应低于1。00h.3.3。9机械加压送风系统的管道井应采用耐火极限不低于1.00h的隔墙与相邻部位分隔,当墙上必须设置检修门时应采用乙级防火门。3。3.10采用机械加压送风的场所不应设置百叶窗,且
23、不宜设置可开启外窗。3。3。11设置机械加压送风系统的封闭楼梯间、防烟楼梯间,尚应在其顶部设置不小于1m2的固定窗。靠外墙的防烟楼梯间,尚应在其外墙上每5层内设置总面积不小于2m2的固定窗。3。3。12设置机械加压送风系统的避难层(间),尚应在外墙设置可开启外窗,其有效面积不应小于该避难层(间)地面面积的1%.有效面积的计算应符合本标准第4。3.5条的规定。3.4 机械加压送风系统风量计算3.4.1机械加压送风系统的设计风量不应小于计算风量的1.2倍.3。4。2防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风的计算风量应由本标准第3。4。5条第3。4。8条的规定计算确定。当
24、系统负担建筑高度大于24m时,防烟楼梯间、独立前室、合用前室和消防电梯前室应按计算值与表3。4。2-1表3。4.24的值中的较大值确定.注:1表3.4.21表3.4.24的风量按开启1个2。0m1。6m的双扇门确定。当采用单扇门时,其风量可乘以系数0。75计算。2表中风量按开启着火层及其上下层,共开启三层的风量计算。3表中风量的选取应按建筑高度或层数、风道材料、防火门漏风量等因素综合确定。3。4.3封闭避难层(间)、避难走道的机械加压送风量应按避难层(间)、避难走道的净面积每平方米不少于30m3/h计算。避难走道前室的送风量应按直接开向前室的疏散门的总断面积乘以1。0m/s门洞断面风速计算。3
25、.4。4机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布,余压值应符合下列规定:1前室、封闭避难层(间)与走道之间的压差应为25Pa30Pa;2楼梯间与走道之间的压差应为40Pa50Pa;3当系统余压值超过最大允许压力差时应采取泄压措施。最大允许压力差应由本标准第3。4。9条计算确定。3。4.5楼梯间或前室的机械加压送风量应按下列公式计算:Lj =L1 + L2 (3。4。51)Ls =L1 + L3 (3.4.5-2)式中:Lj-楼梯间的机械加压送风量;Ls前室的机械加压送风量;L1门开启时,达到规定风速值所需的送风量 (m3/s);L2门开启时,规定风速值下,其他门缝漏风总量(m3/
26、s);L3-未开启的常闭送风阀的漏风总量(m3/s).3。4。6门开启时,达到规定风速值所需的送风量应按下式计算:L1= AkvN1 (3。4。6)式中:Ak一层内开启门的截面面积(m2),对于住宅楼梯前室,可按一个门的面积取值;v-门洞断面风速(m/s);当楼梯间和独立前室、共用前室、合用前室均机械加压送风时,通向楼梯间和独立前室、共用前室、合用前室疏散门的门洞断面风速均不应小于0。7m/s;当楼梯间机械加压送风、只有一个开启门的独立前室不送风时,通向楼梯间疏散门的门洞断面风速不应小于1。0m/s;当消防电梯前室机械加压送风时,通向消防电梯前室门的门洞断面风速不应小于1。0m/s ;当独立前
27、室、共用前室或合用前室机械加压送风而楼梯间采用可开启外窗的自然通风系统时,通向独立前室、共用前室或合用前室疏散门的门洞风速不应小于0.6 ( Al/Ag+1)( m/s);Al为楼梯间疏散门的总面积(m2);Ag为前室疏散门的总面积(m2)。N1-设计疏散门开启的楼层数量;楼梯间:采用常开风口,当地上楼梯间为24m以下时,设计2层内的疏散门开启,取N1=2;当地上楼梯间为24m及以上时,设计3层内的疏散门开启,取N1 =3;当为地下楼梯间时,设计1层内的疏散门开启,取N1=1.前室:采用常闭风口,计算风量时取N1=3.3.4。7门开启时,规定风速值下的其他门漏风总量应按下式计算:式中:A每个疏
28、散门的有效漏风面积(m2);疏散门的门缝宽度取0.002m0.004m。P-计算漏风量的平均压力差(Pa);当开启门洞处风速为 0.7m/s 时,取P =6.0Pa;当开启门洞处风速为1。0m/s时,取P =12.0Pa;当开启门洞处风速为1。2m/s时,取P=17.0Pa。n指数(一般取n =2);1.25不严密处附加系数;N2-漏风疏散门的数量,楼梯间采用常开风口,取N2=加压楼梯间的总门数- N1楼层数上的总门数.3.4.8未开启的常闭送风阀的漏风总量应按下式计算:L3 =0。083Af N3 (3.4。8)式中:0。083阀门单位面积的漏风量 m3/(sm2);Af单个送风阀门的面积(
29、m2);N3-漏风阀门的数量:前室采用常闭风口取N3=楼层数3。3。 4.9疏散门的最大允许压力差应按下列公式计算:式中:P-疏散门的最大允许压力差(Pa);F门的总推力(N),一般取110N;Fdc-门把手处克服闭门器所需的力(N);Wm单扇门的宽度(m);Am门的面积(m2);dm门的把手到门闩的距离(m);M-闭门器的开启力矩(Nm)。4 排烟系统设计4.1 一般规定4.1。1建筑排烟系统的设计应根据建筑的使用性质、平面布局等因素,优先采用自然排烟系统.4。1。2同一个防烟分区应采用同一种排烟方式。4。1.3建筑的中庭、与中庭相连通的回廊及周围场所的排烟系统的设计应符合下列规定:1中庭应
30、设置排烟设施。2周围场所应按现行国家标准建筑设计防火规范GB 50016中的规定设置排烟设施。3回廊排烟设施的设置应符合下列规定:1)当周围场所各房间均设置排烟设施时,回廊可不设,但商店建筑的回廊应设置排烟设施;2)当周围场所任一房间未设置排烟设施时,回廊应设置排烟设施。4当中庭与周围场所未采用防火隔墙、防火玻璃隔墙、防火卷帘时,中庭与周围场所之间应设置挡烟垂壁。5中庭及其周围场所和回廊的排烟设计计算应符合本标准第4。6。5条的规定。6中庭及其周围场所和回廊应根据建筑构造及本标准第4.6节规定,选择设置自然排烟系统或机械排烟系统。4。1。4下列地上建筑或部位,当设置机械排烟系统时,尚应按本标准
31、第4.4.14条第4.4.16条的要求在外墙或屋顶设置固定窗:1任一层建筑面积大于 2500m2的丙类厂房(仓库);2任一层建筑面积大于 3000 m2的商店建筑、展览建筑及类似功能的公共建筑;3总建筑面积大于1000 m2的歌舞、娱乐、放映、游艺场所;4商店建筑、展览建筑及类似功能的公共建筑中长度大于60m的走道;5靠外墙或贯通至建筑屋顶的中庭。注:当符合本标准第4.4。17条规定的场所时,可采用可熔性采光带(窗)替代作固定窗。4.2 防烟分区4。2。1设置排烟系统的场所或部位应采用挡烟垂壁、结构梁及隔墙等划分防烟分区。防烟分区不应跨越防火分区。4。2.2挡烟垂壁等挡烟分隔设施的深度不应小于
32、本标准第4.6。2条规定的储烟仓厚度.对于有吊顶的空间,当吊顶开孔不均匀或开孔率小于或等于25%时,吊顶内空间高度不得计入储烟仓厚度.4.2。3设置排烟设施的建筑内,敞开楼梯和自动扶梯穿越楼板的开口部应设置挡烟垂壁等设施。4。2.4公共建筑、工业建筑防烟分区的最大允许面积及其长边最大允许长度应符合表4.2。4的规定,当工业建筑采用自然排烟系统时,其防烟分区的长边长度尚不应大于建筑内空间净高的8倍。注:1公共建筑、工业建筑中的走道宽度不大于2。5m时,其防烟分区的长边长度不应大于60m。2当空间净高大于9m时,防烟分区之间可不设置挡烟设施。3汽车库防烟分区的划分及其排烟量应符合现行国家规范汽车库
33、、修车库、停车场设计防火规范GB 50067的相关规定.4。3 自然排烟设施4.3.1采用自然排烟系统的场所应设置自然排烟窗(口)。4.3.2防烟分区内自然排烟窗(口)的面积、数量、位置应按本标准第4。6。3条规定经计算确定,且防烟分区内任一点与最近的自然排烟窗(口)之间的水平距离不应大于30m。当工业建筑采用自然排烟方式时,其水平距离尚不应大于建筑内空间净高的2.8倍;当公共建筑空间净高大于或等于6m,且具有自然对流条件时,其水平距离不应大于37.5m.4.3.3自然排烟窗(口)应设置在排烟区域的顶部或外墙,并应符合下列规定:1当设置在外墙上时,自然排烟窗(口)应在储烟仓以内,但走道、室内空
34、间净高不大于3m的区域的自然排烟窗(口)可设置在室内净高度的1/2以上;2自然排烟窗(口)的开启形式应有利于火灾烟气的排出;3当房间面积不大于200m2时,自然排烟窗(口)的开启方向可不限;4自然排烟窗(口)宜分散均匀布置,且每组的长度不宜大于3。0m;5设置在防火墙两侧的自然排烟窗(口)之间最近边缘的水平距离不应小于2。0m。4。3。4厂房、仓库的自然排烟窗(口)设置尚应符合下列规定:1当设置在外墙时,自然排烟窗(口)应沿建筑物的两条对边均匀设置;2当设置在屋顶时,自然排烟窗(口)应在屋面均匀设置且宜采用自动控制方式开启;当屋面斜度小于或等于12时,每200m2的建筑面积应设置相应的自然排烟
35、窗(口);当屋面斜度大于12时,每400m2的建筑面积应设置相应的自然排烟窗(口)。4。3。5除本标准另有规定外,自然排烟窗(口)开启的有效面积尚应符合下列规定:1当采用开窗角大于70的悬窗时,其面积应按窗的面积计算;当开窗角小于或等于70时,其面积应按窗最大开启时的水平投影面积计算.2当采用开窗角大于70的平开窗时,其面积应按窗的面积计算;当开窗角小于或等于70时,其面积应按窗最大开启时的竖向投影面积计算。3当采用推拉窗时,其面积应按开启的最大窗口面积计算。4当采用百叶窗时,其面积应按窗的有效开口面积计算。5当平推窗设置在顶部时,其面积可按窗的1/2周长与平推距离乘积计算,且不应大于窗面积。
36、6当平推窗设置在外墙时,其面积可按窗的1/4周长与平推距离乘积计算,且不应大于窗面积.4.3.6自然排烟窗(口)应设置手动开启装置,设置在高位不便于直接开启的自然排烟窗(口),应设置距地面高度1.3m1。5 m的手动开启装置。净空高度大于9m的中庭、建筑面积大于2000m2的营业厅、展览厅、多功能厅等场所,尚应设置集中手动开启装置和自动开启设施。4。3。7除洁净厂房外,设置自然排烟系统的任一层建筑面积大于2500m2的制鞋、制衣、玩具、塑料、木器加工储存等丙类工业建筑,除自然排烟所需排烟窗(口)外,尚宜在屋面上增设可熔性采光带(窗),其面积应符合下列规定:1未设置自动喷水灭火系统的,或采用钢结
37、构屋顶,或采用预应力钢筋混凝土屋面板的建筑,不应小于楼地面面积的10%;2其他建筑不应小于楼地面面积的5。注:可熔性采光带(窗)的有效面积应按其实际面积计算。4。4 机械排烟设施4。4。1当建筑的机械排烟系统沿水平方向布置时,每个防火分区的机械排烟系统应独立设置.4。4.2建筑高度超过50m的公共建筑和建筑高度超过100m的住宅,其排烟系统应竖向分段独立设置,且公共建筑每段高度不应超过50m,住宅建筑每段高度不应超过100m。4。4.3排烟系统与通风、空气调节系统应分开设置;当确有困难时可以合用,但应符合排烟系统的要求,且当排烟口打开时,每个排烟合用系统的管道上需联动关闭的通风和空气调节系统的
38、控制阀门不应超过10个。4.4。4排烟风机宜设置在排烟系统的最高处,烟气出口宜朝上,并应高于加压送风机和补风机的进风口,两者垂直距离或水平距离应符合本标准第3.3。5条第3款的规定.4。4.5排烟风机应设置在专用机房内,并应符合本标准第3。3.5条第5款的规定,且风机两侧应有600mm以上的空间。对于排烟系统与通风空气调节系统共用的系统,其排烟风机与排风风机的合用机房应符合下列规定:1机房内应设置自动喷水灭火系统;2机房内不得设置用于机械加压送风的风机与管道;3排烟风机与排烟管道的连接部件应能在280时连续30min保证其结构完整性。4。4。6排烟风机应满足280时连续工作30min的要求,排
39、烟风机应与风机入口处的排烟防火阀连锁,当该阀关闭时,排烟风机应能停止运转。4。4.7机械排烟系统应采用管道排烟,且不应采用土建风道。排烟管道应采用不燃材料制作且内壁应光滑。当排烟管道内壁为金属时,管道设计风速不应大于20m/s;当排烟管道内壁为非金属时,管道设计风速不应大于15m/s;排烟管道的厚度应按现行国家标准通风与空调工程施工质量验收规范GB 50243的有关规定执行。4。4.8排烟管道的设置和耐火极限应符合下列规定:1排烟管道及其连接部件应能在280时连续30min保证其结构完整性.2竖向设置的排烟管道应设置在独立的管道井内,排烟管道的耐火极限不应低于0.50h。3水平设置的排烟管道应
40、设置在吊顶内,其耐火极限不应低于0.50h;当确有困难时,可直接设置在室内,但管道的耐火极限不应小于1。00h。4设置在走道部位吊顶内的排烟管道,以及穿越防火分区的排烟管道,其管道的耐火极限不应小于1.00h,但设备用房和汽车库的排烟管道耐火极限可不低于0。50h。4.4。9当吊顶内有可燃物时,吊顶内的排烟管道应采用不燃材料进行隔热,并应与可燃物保持不小于150mm的距离。4。4.10排烟管道下列部位应设置排烟防火阀:1垂直风管与每层水平风管交接处的水平管段上;2一个排烟系统负担多个防烟分区的排烟支管上;3排烟风机入口处;4穿越防火分区处.4.4.11设置排烟管道的管道井应采用耐火极限不小于1
41、。00h的隔墙与相邻区域分隔;当墙上必须设置检修门时,应采用乙级防火门。4.4。12排烟口的设置应按本标准第4.6.3条经计算确定,且防烟分区内任一点与最近的排烟口之间的水平距离不应大于30m.除本标准第4.4。13条规定的情况以外,排烟口的设置尚应符合下列规定:1排烟口宜设置在顶棚或靠近顶棚的墙面上。2排烟口应设在储烟仓内,但走道、室内空间净高不大于3m的区域,其排烟口可设置在其净空高度的1/2以上;当设置在侧墙时,吊顶与其最近边缘的距离不应大于0。5m。3对于需要设置机械排烟系统的房间,当其建筑面积小于50时,可通过走道排烟,排烟口可设置在疏散走道;排烟量应按本标准第4.6。3条第3款计算
42、。4火灾时由火灾自动报警系统联动开启排烟区域的排烟阀或排烟口,应在现场设置手动开启装置。5排烟口的设置宜使烟流方向与人员疏散方向相反,排烟口与附近安全出口相邻边缘之间的水平距离不应小于1。5m.6每个排烟口的排烟量不应大于最大允许排烟量,最大允许排烟量应按本标准第4.6.14条的规定计算确定。7排烟口的风速不宜大于10m/s。4.4.13当排烟口设在吊顶内且通过吊顶上部空间进行排烟时,应符合下列规定:1吊顶应采用不燃材料,且吊顶内不应有可燃物;2封闭式吊顶上设置的烟气流入口的颈部烟气速度不宜大于 1。5m/s ;3非封闭式吊顶的开孔率不应小于吊顶净面积的25,且孔洞应均匀布置。4。4。14按本
43、标准第4.1.4条规定需要设置固定窗时,固定窗的布置应符合下列规定:1非顶层区域的固定窗应布置在每层的外墙上;2顶层区域的固定窗应布置在屋顶或顶层的外墙上,但未设置自动喷水灭火系统的以及采用钢结构屋顶或预应力钢筋混凝土屋面板的建筑应布置在屋顶。4。4.15固定窗的设置和有效面积应符合下列规定:1设置在顶层区域的固定窗,其总面积不应小于楼地面面积的2。2设置在靠外墙且不位于顶层区域的固定窗,单个固定窗的面积不应小于1,且间距不宜大于20m,其下沿距室内地面的高度不宜小于层高的1/2。供消防救援人员进入的窗口面积不计入固定窗面积,但可组合布置。3设置在中庭区域的固定窗,其总面积不应小于中庭楼地面面
44、积的5。4固定玻璃窗应按可破拆的玻璃面积计算,带有温控功能的可开启设施应按开启时的水平投影面积计算。4。4.16固定窗宜按每个防烟分区在屋顶或建筑外墙上均匀布置且不应跨越防火分区。4.4。17除洁净厂房外,设置机械排烟系统的任一层建筑面积大于 2000m2的制鞋、制衣、玩具、塑料、木器加工储存等丙类工业建筑,可采用可熔性采光带(窗)替代固定窗,其面积应符合下列规定:1未设置自动喷水灭火系统的或采用钢结构屋顶或预应力钢筋混凝土屋面板的建筑,不应小于楼地面面积的10;2其他建筑不应小于楼地面面积的5%;注:可熔性采光带(窗)的有效面积应按其实际面积计算.4.5 补风系统4.5.1除地上建筑的走道或
45、建筑面积小于500m2的房间外,设置排烟系统的场所应设置补风系统.4.5.2补风系统应直接从室外引入空气,且补风量不应小于排烟量的50%。4。5。3补风系统可采用疏散外门、手动或自动可开启外窗等自然进风方式以及机械送风方式。防火门、窗不得用作补风设施.风机应设置在专用机房内。4.5.4补风口与排烟口设置在同一空间内相邻的防烟分区时,补风口位置不限;当补风口与排烟口设置在同一防烟分区时,补风口应设在储烟仓下沿以下;补风口与排烟口水平距离不应少于5m.4.5。5补风系统应与排烟系统联动开启或关闭.4。5.6机械补风口的风速不宜大于10m/s,人员密集场所补风口的风速不宜大于5m/s;自然补风口的风
46、速不宜大于3m/s。4。5.7补风管道耐火极限不应低于0。50h,当补风管道跨越防火分区时,管道的耐火极限不应小于1。50h。4.6 排烟系统设计计算4。6。1排烟系统的设计风量不应小于该系统计算风量的1。2倍.4.6。2当采用自然排烟方式时,储烟仓的厚度不应小于空间净高的20,且不应小于500mm;当采用机械排烟方式时,不应小于空间净高的10%,且不应小于500mm。同时储烟仓底部距地面的高度应大于安全疏散所需的最小清晰高度,最小清晰高度应按本标准第4.6.9条的规定计算确定。4.6。3除中庭外下列场所一个防烟分区的排烟量计算应符合下列规定:1建筑空间净高小于或等于6m的场所,其排烟量应按不小于60m3/ (hm2)计算,且取值不小于15000m3 /h,或设置有效面积不小于该房间建筑面积2的自然排烟窗(口)。2公共建筑、工业建筑中空间
