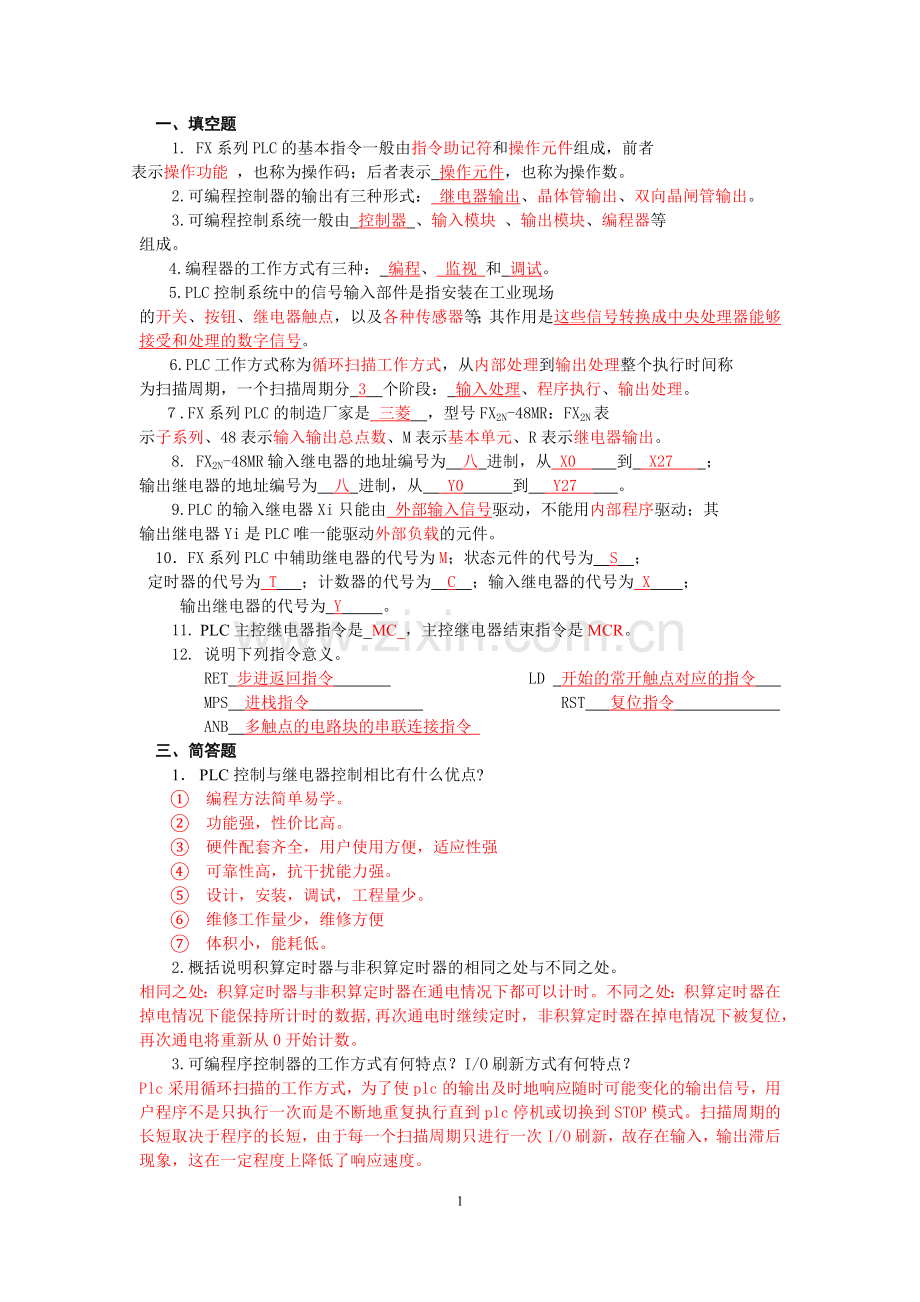

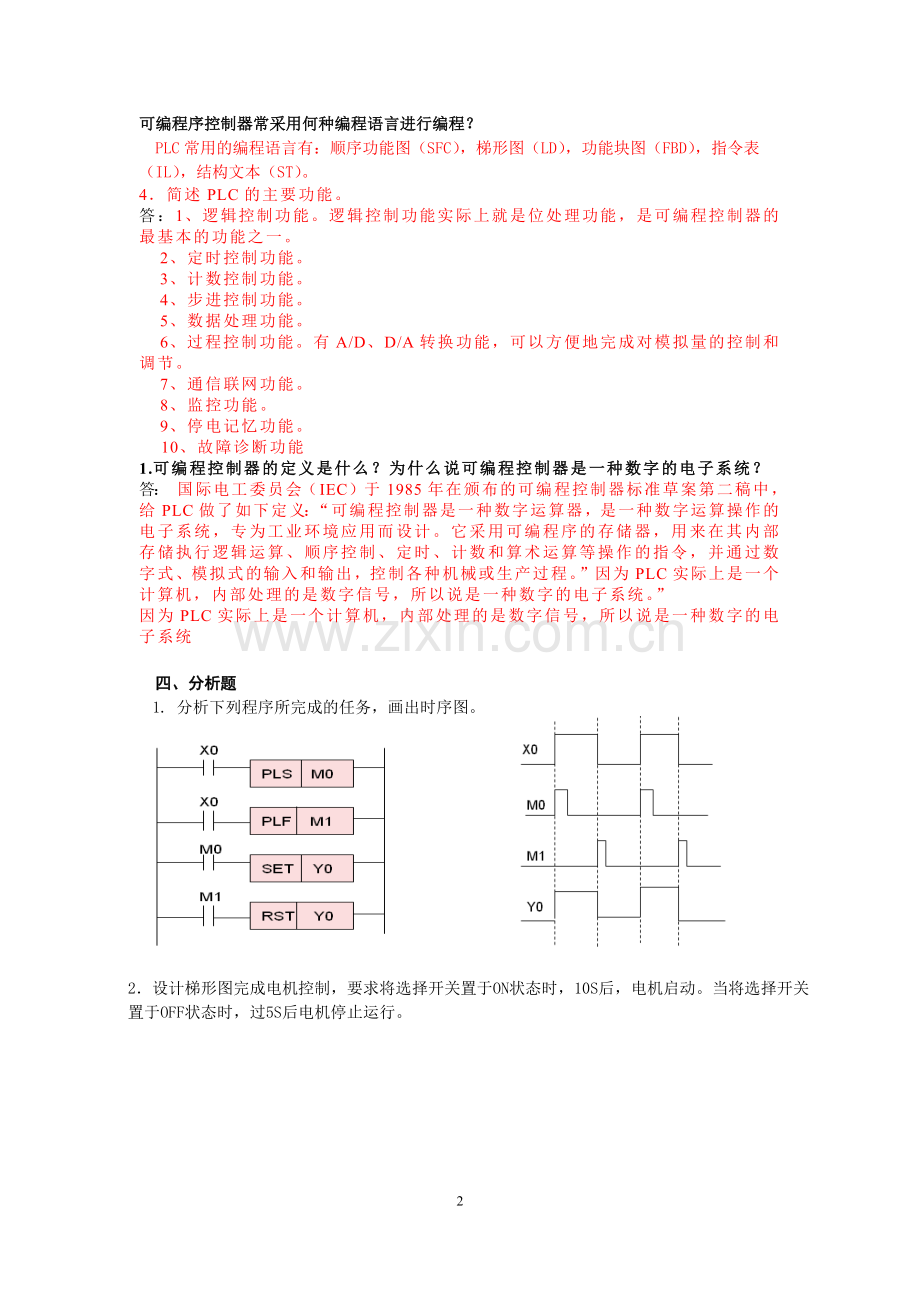

PLC试题及答案.doc

一、填空题 1. FX系列PLC的基本指令一般由指令助记符和操作元件组成，前者表示操作功能 ，也称为操作码；后者表示 操作元件，也称为操作数。2.可编程控制器的输出有三种形式： 继电器输出、晶体管输出、双向晶闸管输出。3.可编程控制系统一般由 控制器 、输入模块 、输出模块、编程器等组成。4.编程器的工作方式有三种： 编程、 监视 和 调试。5.PLC控制系统中的信号输入部件是指安装在工业现场的开关、按钮、继电器触点，以及各种传感器等；其作用是这些信号转换成中央处理器能够接受和处理的数字信号。6.PLC工作方式称为循环扫描工作方式，从内部处理到输出处理整个执行时间称为扫描周期，一个扫描周期分 3 个阶段： 输入处理、程序执行、输出处理。 .FX系列PLC的制造厂家是 三菱 ，型号FX2N-48MR：FX2N表示子系列、48表示输入输出总点数、M表示基本单元、R表示继电器输出。8. FX2N-48MR输入继电器的地址编号为 八 进制，从 X0 到 X27 ；输出继电器的地址编号为 八 进制，从 Y0 到 Y27 。9.PLC的输入继电器Xi只能由 外部输入信号驱动，不能用内部程序驱动；其输出继电器Yi是PLC唯一能驱动外部负载的元件。10FX系列PLC中辅助继电器的代号为M；状态元件的代号为 S ； 定时器的代号为 T ；计数器的代号为 C ；输入继电器的代号为 X ； 输出继电器的代号为 Y 。11. PLC主控继电器指令是_MC_，主控继电器结束指令是MCR。12. 说明下列指令意义。RET 步进返回指令 LD 开始的常开触点对应的指令 MPS 进栈指令 RST 复位指令 ANB 多触点的电路块的串联连接指令 三、简答题1 PLC控制与继电器控制相比有什么优点? 编程方法简单易学。 功能强，性价比高。 硬件配套齐全，用户使用方便，适应性强 可靠性高，抗干扰能力强。 设计，安装，调试，工程量少。 维修工作量少，维修方便 体积小，能耗低。2. 概括说明积算定时器与非积算定时器的相同之处与不同之处。相同之处：积算定时器与非积算定时器在通电情况下都可以计时。不同之处：积算定时器在掉电情况下能保持所计时的数据,再次通电时继续定时，非积算定时器在掉电情况下被复位，再次通电将重新从0开始计数。3. 可编程序控制器的工作方式有何特点？I/O刷新方式有何特点？Plc采用循环扫描的工作方式，为了使plc的输出及时地响应随时可能变化的输出信号，用户程序不是只执行一次而是不断地重复执行直到plc停机或切换到STOP模式。扫描周期的长短取决于程序的长短，由于每一个扫描周期只进行一次I/O刷新，故存在输入，输出滞后现象，这在一定程度上降低了响应速度。可编程序控制器常采用何种编程语言进行编程？PLC常用的编程语言有：顺序功能图（SFC），梯形图（LD），功能块图（FBD），指令表（IL），结构文本（ST）。4简述PLC的主要功能。答：1、逻辑控制功能。逻辑控制功能实际上就是位处理功能，是可编程控制器的最基本的功能之一。 2、定时控制功能。 3、计数控制功能。 4、步进控制功能。 5、数据处理功能。 6、过程控制功能。有A/D、D/A转换功能，可以方便地完成对模拟量的控制和调节。 7、通信联网功能。 8、监控功能。 9、停电记忆功能。 10、故障诊断功能1.可编程控制器的定义是什么？为什么说可编程控制器是一种数字的电子系统？答： 国际电工委员会（IEC）于1985年在颁布的可编程控制器标准草案第二稿中，给PLC做了如下定义：“可编程控制器是一种数字运算器，是一种数字运算操作的电子系统，专为工业环境应用而设计。它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种机械或生产过程。”因为PLC实际上是一个计算机，内部处理的是数字信号，所以说是一种数字的电子系统。”因为PLC实际上是一个计算机，内部处理的是数字信号，所以说是一种数字的电子系统四、分析题 1. 分析下列程序所完成的任务，画出时序图。 2设计梯形图完成电机控制，要求将选择开关置于ON状态时，10S后，电机启动。当将选择开关置于OFF状态时，过5S后电机停止运行。3下列程序是一三相异步电机降压启动过程的指令表，根据指令表绘出对应的梯形图程序，并根据给出的输入输出点分配表，简述该电机的启动过程。指令语句表程序 绘出相应的梯形图程序：0 LD X1 11 OUT Y0 1 OR Y0 12 MRD2 ANI X2 13 ANI Y23 MPS 14 OUT T0 4 ANI TO K 10 5 ANI Y2 17 MPP6 OUT Y1 18 ANI Y17 MRD 19 OUT Y28 LD Y1 20 END 9 OR Y010 ANB输入输出点分配表输入信号输出信号名称代号输入点编号输出点编号代号名称 启动按钮SB1X1Y0KM接触器停止按钮SB2X2Y1KMY接触器Y2KM接触器根据所绘梯形图及输入输出点分配表，简述该电机的工作过程：五、程序设计1有二台电动机，要求启动时间隔10分钟依次启动，停止时，2台电机同时停止。(A) 试设计该控制系统，设计梯形图、列出输入输出点分配表。(B) 画出PLC接线图。(C) 并写出指令语句表。2设计一段三相异步电动机正反转控制的程序。要求设计梯形图、列出输入输出点分配表、画出PLC接线图、并写出指令语句表。(注：画出主电路线路图可酌情另加附加分) 3
