1、一、选择题1.PLC配有的存储器中内容只能读出,不能写入的存储器是( )。 A RAM B ROM C EPROM D EEPROM 答案:B 2.PLC的I/O点数是指PLC上输入、输出点数( )。 A 之和 B 之差 C 之积 D 无关 答案:A 3.PLC的运算和控制中心是( )。 A 存储器 B I/O系统 C 微处理器 D 寄存器 答案:C 4. ( )是由PLC生产厂家编写的,固化到ROM中。 A 系统程序 B 用户程序 C 工作程序 D 用户数据 答案:A 5.PLC输入和输出继电器的编号通常都是( )。 A 二进制 B 八进制 C 十进制 D 十六进制 答案:B 6.( )年,
2、美国首先研制成功第一台可编程控制器。 A 1969 B 1973 C 1979 D 1989 答案:A 7.I/O模块是( )的简称。 A 输入模块 B 输出模块 C 输入模块与输出模块 D 设备端口模块 答案:C 8.PLC的L+及M端口间电压一般是( )伏。 A DC24V B DC36V C AC110V D AC220V 答案:A 29.一般而言,PLC的AC输入电源电压范围是( )。 A 24VAC B 85-264VAC C 220380VAC D 24VAC220VAC 答案:B 10.小型PLC一般不支持哪种编程语言( )。 A梯形图 B C语言 C 顺序功能图(SFC) D
3、指令表 答案:B 11.第一台PLC是由以下( )公司研制成功的。 A GE公司 B DEC公司 C ABB公司 D SIMENS公司 答案:B 12.PLC输出线圈的常开、常闭触点的使用数量是( )。 A 50个 B 100个 C 1000个 D无数个 答案:D 13.PLC 的输入模块一般使用( )来隔离内部电路和外部电路。 A光电耦合器 B继电器 C传感器 D电磁耦合 答案:A 14.PLC的工作方式是( )。 A等待工作方式 B中断工作方式 C扫描工作方式 D循环扫描工作方式 答案:D 15.下列不属于PLC硬件系统组成的是( )。 A用户程序 B输入输出接口 C中央处理单元 D通讯接

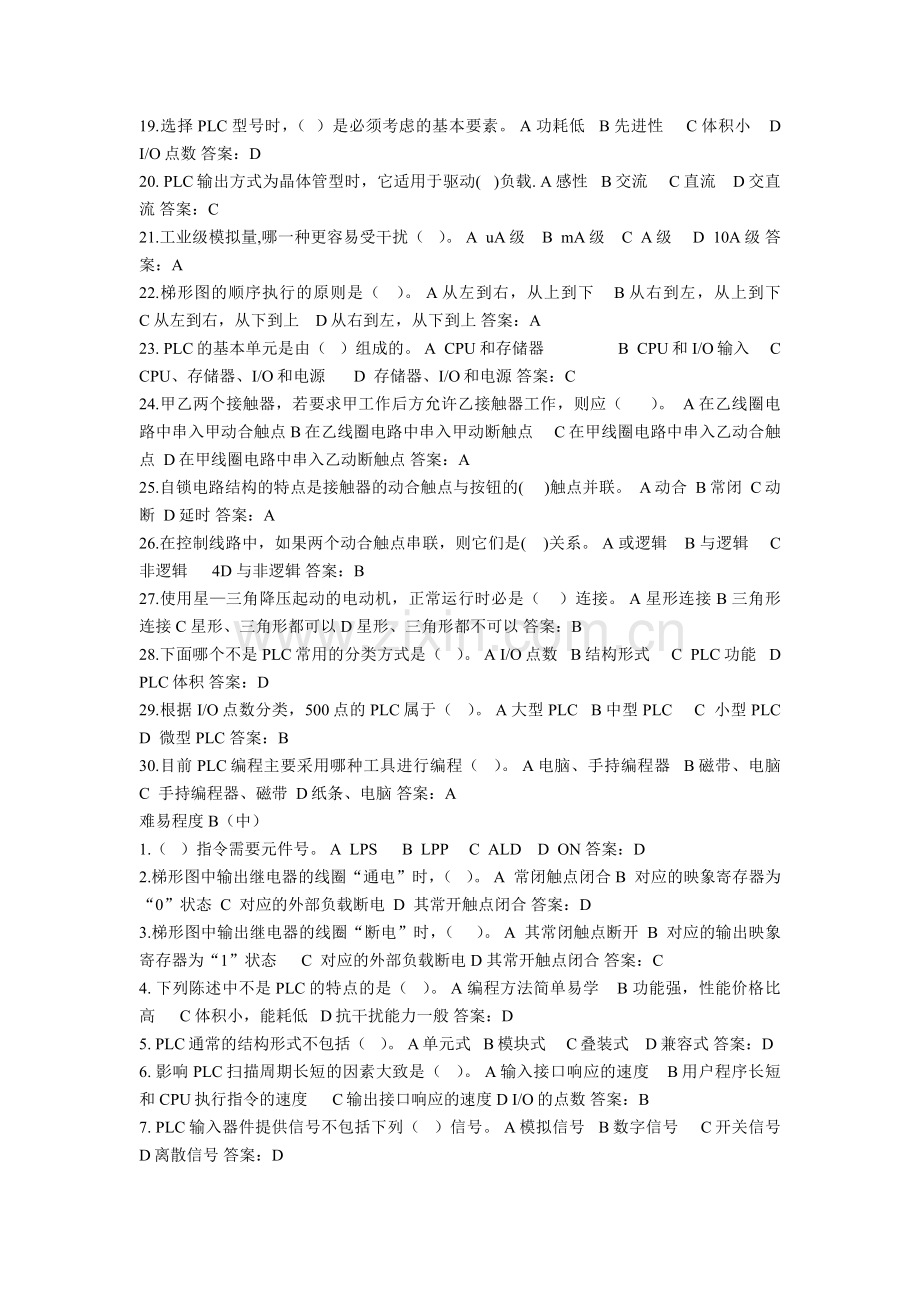

4、口 答案:A 16.PLC使用( )存储系统保存用户程序。 A随机存储器RAM B只读存储器ROM C硬盘 D闪存 答案:A 17.PLC电池电压降低至下限,处理方法是( )。 A没关系 B及时更换电池 C拆下电池停用 D关机后重启 答案:B 18.在执行用户程序时特殊辅助继电器( )为ON A SM0.0 B SM0.1 C SM0.4 D SM0.5 答案:A 19.选择PLC型号时,( )是必须考虑的基本要素。 A功耗低 B先进性 C体积小 D I/O点数 答案:D 20. PLC输出方式为晶体管型时,它适用于驱动( )负载. A感性 B交流 C直流 D交直流 答案:C 21.工业级模拟
5、量,哪一种更容易受干扰( )。 A uA级 B mA级 C A级 D 10A级 答案:A 22.梯形图的顺序执行的原则是( )。 A从左到右,从上到下 B从右到左,从上到下 C从左到右,从下到上 D从右到左,从下到上 答案:A 23. PLC的基本单元是由( )组成的。 A CPU和存储器 B CPU和I/O输入 C CPU、存储器、I/O和电源 D 存储器、I/O和电源 答案:C 24.甲乙两个接触器,若要求甲工作后方允许乙接触器工作,则应( )。 A在乙线圈电路中串入甲动合触点 B在乙线圈电路中串入甲动断触点 C在甲线圈电路中串入乙动合触点 D在甲线圈电路中串入乙动断触点 答案:A 25.
6、自锁电路结构的特点是接触器的动合触点与按钮的( )触点并联。 A动合 B常闭 C动断 D延时 答案:A 26.在控制线路中,如果两个动合触点串联,则它们是( )关系。 A 或逻辑 B 与逻辑 C 非逻辑 4D 与非逻辑 答案:B 27.使用星三角降压起动的电动机,正常运行时必是( )连接。 A 星形连接 B 三角形连接 C 星形、三角形都可以 D 星形、三角形都不可以 答案:B 28.下面哪个不是PLC常用的分类方式是( )。 A I/O点数 B结构形式 C PLC功能 D PLC体积 答案:D 29.根据I/O点数分类,500点的PLC属于( )。 A大型PLC B中型PLC C 小型PLC
7、 D 微型PLC 答案:B 30.目前PLC编程主要采用哪种工具进行编程( )。 A电脑、手持编程器 B磁带、电脑 C 手持编程器、磁带 D纸条、电脑 答案:A 难易程度 B(中) 1.( )指令需要元件号。 A LPS B LPP C ALD D ON 答案:D 2.梯形图中输出继电器的线圈“通电”时,( )。 A 常闭触点闭合 B 对应的映象寄存器为“0”状态 C 对应的外部负载断电 D 其常开触点闭合 答案:D 3.梯形图中输出继电器的线圈“断电”时,( )。 A 其常闭触点断开 B 对应的输出映象寄存器为“1”状态 C 对应的外部负载断电 D 其常开触点闭合 答案:C 4. 下列陈述中
8、不是PLC的特点的是( )。 A 编程方法简单易学 B 功能强,性能价格比高 C 体积小,能耗低 D抗干扰能力一般 答案:D 5. PLC通常的结构形式不包括( )。 A单元式 B模块式 C叠装式 D兼容式 答案:D 6. 影响PLC扫描周期长短的因素大致是( )。 A输入接口响应的速度 B用户程序长短和CPU执行指令的速度 C输出接口响应的速度 D I/O的点数 答案:B 7. PLC输入器件提供信号不包括下列( )信号。 A模拟信号 B数字信号 C开关信号 D离散信号 答案:D 8. 可编程控制器的执行程序的过程分( )阶段。 A两个 B三个 C四个 D五个 答案:B 9.PLC的系统程序
9、不包括( )。 A管理程序 B供系统调用的标准程序模块 C用户指令解释程序 D开关量逻辑控制程序 答案:D 10. 同一程序中相同编号的定时器或计数器只能使用( )次。 A 3 B 1 C 2 D 4 答案: 11.PLC中,16位内部计数器,计数值最大为( )。 A32767 B25616 C10232 D32161 答案:A 12.梯形图中( )可以与右母线直接相连。 A触点 B线圈 C左母线 D以上都不对 答案:B 13.输入模块用于( )。 A执行用户程序 B驱动外部负载 C输入外部信号 D编辑用户程序 答案:C 14.S7-200系列中的TON T39是( )定时器。 A10ms B
10、积算 C1ms D100ms 答案:D 15.S7-200系列PLC的通讯端口是符合欧洲标准EN50170中PROFIBUS标准的( )兼容9针D型连接器。 A RS232 B RS485 C RS422 D RS486 答案:B 16.下列哪个不是PLC的编程元件( )。 A程序指针 B辅助继电器 C状态继电器 D定时器 答案:A 17. PLC的输出接口中,既可以驱动交流负载又可以驱动直流负载的是( )。 A晶体管输出接口 B双向晶闸管输出接口 C继电器输出接口 D任意接口 答案:C 18. PLC程序中,手动程序和自动程序需要( )。 A自锁 B互锁 C保持 D联动 答案:B 19.要求
11、定时器T37延时100s,则设定K值为( )。 A 1 B10 C 100 D1000 答案: D 20. 一般而言,系统设计时PLC的 I/O点数可预留( )。 A 10% B 5% C 30% D 20% 答案:A 21.对于系统输出的变化不是很频繁,建议优先选用( )型输出PLC。 7A晶体管输出接口 B双向晶闸管输出接口 C继电器输出接口 D任意接口 答案:C 22.为了防止去电后RAM中的内容丢失,PLC使用了( )。 A ROM B EEPROM C EPROM D都不对 答案:D 23.模块式PLC的优点是( )。 A体积小 B能耗低 C配置灵活 D I/O点数多 答案:C 24
12、.小型PLC一般可以扩展到的最大点数是( )。 A 30 B 128 C 256 D 1000 答案:C 25.下面时序图所对应的梯形图程序为:( )答案:C C、26.下面梯形图程序中,能完成下面功能的是:(答案:B ) 功能描述:当且仅当I0.0、I0.1外接开关均接通且I0.2外接开关断开时,Q0.0有输出信号。 27.下面梯形图程序的时序图描述正确的是:(答案:A) 28.下面指令中能实现1s定时的为( )。 A. LD I0.0 TON T37,+100 B. LD I0.0 TON T32,+100 C. LD I0.0 10 TON T33,+10 D. LD I0.0 TON
13、T101,+10 答案:D 29.若Q1.0外接绿灯,Q1.1外接红灯,分析下列程序,选项中描述正确的是(答案:B) A. VW0=40,则红灯闪烁 B. VW0=49,则绿灯闪烁 C. 45=VW050,则红灯闪烁 D. VW045,则绿灯闪烁 30. 分析下列程序,当I0.0所接开关闭合时,I2.0I2.3的值分别为:(答案:C) A. 1、1、1、0 B. 1、0、1、1 C. 0、1、1、1 D. 1、1、0、1 31.下面梯形图程序所对应的指令表程序为:(答案:C ) A. LD I0.0 11AN I0.1 = Q0.0 LD I0.0 O I0.1 = Q0.1 LD I0.0
14、AN I0.1 O I0.2 = Q0.2 B. LD I0.0 AN I0.1 = Q0.0 LD I0.0 ON I0.1 = Q0.1 LD I0.0 AN I0.1 ON I0.2 = Q0.2 C. LD I0.0 A I0.1 = Q0.0 LD I0.0 O I0.1 = Q0.1 LD I0.0 A I0.1 O I0.2 = Q0.2 D. LD I0.0 A I0.1 = Q0.0 LD I0.0 A I0.1 = Q0.1 LD I0.0 12A I0.1 O I0.2 = Q0.2 32. 下面程序要完成的功能为(答案:D )A. 当I0.0ON时,将本体PLC的VD1
15、00内16位整数数据读出并传送到M0.0M15.7中B. 当I0.0ON时,将本体PLC的VD100内16位实数数据读出并传送到M0.0M3.7中 C. 当I0.0ON时,将本体PLC的VD100内32位实数数据读出并传送到M0.0M15.7中 D. 当I0.0ON时,将本体PLC的VD100内32位实数数据读出并传送到M0.0M3.7中 33. 下面程序中,能完成将VB100的最低位保留其余位清零功能的是( 答案:B ) A. VB200中数据为254时 LD I0.0 ANDB VB200, VB100 B. VB200中数据为1时 LD I0.0 ANDB VB200, VB100 C.
16、 VB200中数据为254时 LD I0.0 ORB VB200, VB100 D. VB200中数据为1时 LD I0.0 ORB VB200, VB100 34. S7-200系列PLC中,MB0表示( ) A. M0、M1、M2、M3 B. M0 13C. M0.0、M0.1、M0.2、M0.3 D. M0、M1、M2、M3、M4、M5、M6、M7 答案:B 35. 并联一个动断的触点用下列哪一个指令( )。 A.O B. A C.AN D.ON 答案:D 36.二进制数1011101等于十进制数( )。 A 92 B 93 C 94 D 95 答案:B 37.1001100111BCD
17、码表示的十进制数是( )。 A 615 B 993 C 267 D 137 答案:C 38.下面哪个不是PLC的基本指令( )。 A NOT B S C LPS D MOVB 答案:D 39.要使数据寄存器D、定时器T、计数器C等元件中的内容清零,可使用那一条指令( )。 A.R B.MCR C.O D.NOT 知识类别:4;难度系数:2 ;答案:A 答案:A 40. PLC在选择电源时应优先选用( )。 A 220V AC B 110V AC C 24V DC D 380V AC 答案:A 41.梯形图中,在有多条输出支路,选择主控和主控复位指令编程时,嵌套层数最多为( )。 A 11 B
18、7 C9 D5 答案:C 42.下列选项哪一个不属于PLC的编程系统( )。 A. 基本指令系统 B. 步进顺控指令系统 C. 梯形图指令系统 D. 功能指令系统 答案:C 43.执行下列程序后,则VD60中的内容应是(答案:A )。 A.VD40/VD60 B. VD40*VD60 C. VD40+VD60 D. VD40-VD60 44.在顺控指令中,如S1.0原处于接通的状态,当转移条件成立后,使S2.0接通,那么S1.0的状态应是( )。 A.接通 B.复位 C.由S2.0下步决定 D.不定 答案:B 45.在S7-200系列PLC中,步进结束指令是( )。 A.SCR B.END C
19、.SCRE D.SCRT 答案:C 46. PLC的执行程序的过程不包括( )。 A 程序执行 B 自动刷新 C 输入处理 D 输出刷新 答案:B 47. 定时器的线圈“通电”时,( )。 A其常开触点立即接通 B当前值等于设定值 C常开触点延时断开 D常开触点延时接通 答案:D 48. PLC外部接点坏了以后,换到另外一个好点上后,要用软件中哪个菜单进行操作( )。 A寻找 B替换 C指令寻找 D都不对 答案:B 49. PLC的输出接口中,不能驱动交流负载的是( )。 A晶体管输出接口 B双向晶闸管输出接口 C继电器输出接口 D都不能 答案:A 50. PLC的输入/输出有响应滞后现象,一
20、般来说,输入信号的宽度要( )一个扫描周期,否则很可能造成信号的丢失。 A大于 B等于 C小于 D小于等于 答案:A 51. 对于压力传感器传来的电信号必须通过( )模块和PLC相连。 A模拟量输入 B模拟量输出 C开关量输入 D开关量输出 答案:A 1.PLC继电器输出形式驱动负载的能力在( )左右。 A 1A B 200MA C 300MA D 2A 答案:D 2. PLC一个晶体管输出点输出电压是( )。 A DC12V B AC110V C AC220V D DC24V 答案:D 3.PLC晶闸管输出接口电路驱动负载的能力为( )左右。 A 300MA/点 B 500MA/点 C 1A
21、/点 D 2A/点 答案:C 4. PLC晶体管输出接口电路驱动负载的能力为( )左右。 A 1A/点 B 800MA/点 C 500MA/点 D 2A/点 答案:C 5. 在【MOVW VW100, VW300 +I VW200, VW300】 的指令中,如条件成立,则VW300的内容应是( )。 A.VW100 B.VW200 C.VW100+VW200 D.VW100-VW200 答案:C 6. 当代工业自动化三大支柱不包含下列哪一个( ) A.PLC B.CAD/CAM C.单片机 D.机器人 答案:C 7.PLC设计规范中,RS232通讯距离是( )。 A 1300M B 200M
22、C 30M D 15M 答案:D 8.PLCRS485专用通讯板的通讯距离是( )。 A 1300M B 200M C 500M D 50M 答案:D 9.由于PLC执行指令的速度很快,因此通常用执行( )步指令所需要的时间来衡量PLC的速度。 A800 B900 C1000 D1500 答案:C 10. 顺序功能图的三要素是指( )。 A. 步、顺序、状态 B. 顺序、状态、条件 C. 状态、转换、动作 D. 步、转换、动作 答案:D 11.S7-200系列PLC中,单个定时器的计时范围为( )。 A.999s B.10000s C.32767s D.3276.7s 答案:D 12. S7-
23、200系列PLC中,单个计数器的计数范围为( )。 A.2048 B.32767 C.4096 D.以上都不对 答案:D 13.PLC输入端所接的传感器的作用是( )。 A 传递能量 B 传递信号 C 传递信号和能量 D 将各种信号转换成电信号 答案:D 14.可编程序控制器在硬件设计方面采用了一系列措施,如对干扰的( )。 A 屏蔽、隔离和滤波 B 降噪、屏蔽和滤波 C 防潮、屏蔽和隔离 D 防尘、隔离和滤波 答案:A 15. PLC的主要通信方式是( )通信 A串行 B并行 C以上都不对 D都有可能 答案:D 16.可编程序控制器采用了一系列可靠性设计,如( )、掉电保护、故障诊断和信息保
24、护及恢复等。 A 简单设计 B 简化设计 C 冗余设计 D 功能设计 答案:C 17. 现有一PLC模块,其型号为S7-200 CPU224,下列说法错误的是( ) A.该模块为PLC输入输出扩展模块 B.该模块内集中了PLC和存储器以及部分I/O接口。 C.该模块含有24个输入端子。 D.该模块为模拟量输出模块。 答案:C 18. ( )不是计数器当前值加1的条件。 A复位电路断开 B计数输入电路断开 C当前值小于设定值 D计数输入电路由断开变为接通 答案:B 19.PC机的标准串口为( )。 A.RS485 B.RS422 C.RS232 D.RS486 答案:C 20.西门子公司提供的P
25、C/PPI电缆带有( )电平转换器。 A.RS-486/RS-485 B. RS-232/RS-485 C.RS-232/RS-486 D.RS-486/RS-232 答案:B 21. 左、右循环移位指令是( )。 A.RCL与RCR B. ROL与ROR C.SHL与SHR D. MOV_BIR与MOV_BIW 答案:B 判断题1.PLC配有用户存储器和系统存储器两种存储器,前者存放固定程序,后者用来存放编制的控制程序。此说法( ) 答案:错误 2.可编程控制器是一种数字运算操作的电子系统,专为在工业环境下应用而设计。 答案:正确 3.当I/O点数不够时,可通过PLC的I/O扩展接口对系统进
26、行任意扩展。 答案:错误 4.PLC的工作方式是等待扫描的工作方式。 答案:错误 5.抗干扰能力是PLC区别于微型计算机的最大特点。 答案:正确 6.在PLC梯形图中,输出继电器线圈可以并联,但不可以串联。 答案:正确 7.特殊内部寄存器用户不能占用,但其触点可供编程使用。 答案:正确 2.PLC 结构的选择,在相同功能和相同 I/O 点数的情况下,整体式 PLC 比模块式 PLC 价格低。该说法( ) A.对 B.错 :4;: 1 ;答案:A 3.与左母线相连的只能是各元件的触点或功能块。该说法( ) A.对 B.错 :4;: 1 ;答案:A 4.与右母线相连的只能是线圈或功能块。该说法(
27、) A.对 B.错 :4;:1 ;答案:A 5.顺序功能图的五要素是:步、有向连线、转换、转换条件和动作。该说法( ) A.对 B.错 :4;:2 ;答案:A 6. PLC的I/O点数是指PLC上端口个数的总和。该说法( ) A.对 B.错 :4;:1 ;答案:B 7.I/O点数为256点以下的为小型PLC。该说法( ) A.对 B.错 :4;: 1 ;答案:A 8.使用SUB指令可进行两个数的相加运算。该说法( ) A.对 B.错 :4;:2 ;答案:B 9.模拟量输入与输出的分辨率与位数有关,通常由8、10、12位等,位数越高分辨率越高,速度越快。该说法( ) A.对 B.错 :4;: 3
28、 ;答案:B 10.S7-200系列PLC可进行间接寻址的存储器是I、Q、M、S、T及C。该说法( ) A.对 B.错 :4;:3 ;答案:B 11.PLC的输出方式为晶体管型时,它适用于直流负载。该说法( ) A.对 B.错 :4;: 1 ;答案:A 3 / 5 12.PLC不能进行算数运算。该说法( ) A.对 B.错 :4;: 1 ;答案:B 13.=指令不能驱动辅助继电器M。该说法( ) A.对 B.错 :4;:2 ;答案:B 14.=指令不能驱动输入继电器I。该说法( ) A.对 B.错 :4;:2 ;答案:A 15.使用EU指令时,元件Q或M仅在输出接通后一个扫描周期动作。该说法(
29、 ) A.对 B.错 :4;: 3 ;答案:A 16.使用EU指令时,元件Q或M仅在输出接通后一直接通。该说法( ) A.对 B.错 :4;:3 ;答案:B 17.利用步进指令编程时初始状态必须编在其他状态之前。该说法( ) A.对 B.错 :4;:3 ;答案:A 18.PLC输出端负载使用的DC24V电源要另外准备。该说法( ) A.对 B.错 :4;:3 ;答案:A 19.可编程控制器的表达方式只有梯形图。该说法 ( ) A.对 B。错 :4;:2 ;答案:B 20.S7-200系列PLC程序末尾不需要END指令。该说法( ) 4 / 5 A.对 B。错 :4;:3 ;答案:A 21.AL
30、D 和OLD指令都是独立指令,他们不带任何元件号。该说法( ) A.对 B。错 :4;:2 ;答案:A 22.两个或两个以上的线圈可以串联输出。该说法( ) A.对 B。错 :4;:1 ;答案:B 23.梯形图中没与电压等级之分。该说法( ) A.对 B。错 :4;:2 ;答案:A 24.当电源失电时,定时器与计数器均复位。该说法( ) A.对 B。错 :4;:3 ;答案:B 25.S7-200 CPU224型PLC能控制14个输入信号与14个输出信号。该说法( ) A.对 B。错 :4;:3 ;答案:B 26.S7-200型PLC输出负载类型可以是220V交流负载也可以是24V直流负载。该说
31、法( ) A.对 B。错 :4;:3 ;答案:A 27.PLC的工作方式为随机扫描工作方式,某些情况下是并行工作方式。该说法( ) A.对 B。错 :4;:3 ;答案:B 28.在梯形图中,线圈不能直接接在左边母线上。该说法( ) A.对 B。错 :4;:3 ;答案:A 29.A指令是用于串联支路块的并联链接。该说法( ) A.对 B。错 :4;:2 ;答案:B 30.O指令是用于串联支路块的并联链接。该说法( ) A.对 B。错 :4;:2 ;答案:B 31.PLC的扫面时间只与程序步数有关,与I/O点数、CPU类型等无关。该说法( ) A.对 B。错 5 / 5 :4;:2 ;答案:B 3
32、2.S7-200系列PLC中步进指令可以操作辅助继电器M。该说法( ) A.对 B。错 :4;:2 ;答案:B 33.按输出器件种类来分,PLC输出模块可分为继电器输出型、晶体管输出型和晶闸管输出型三种。该说法( ) A.对 B。错 :4;:3 ;答案:A 多选题1、以下说法正确的有( ) A PLC输出使用的DC24V电源由PLC本身提供 B PLC的外部负载可由输出继电器驱动 C PLC之间的通讯方式主要是串行通信 D影响PLC扫描周期长短的因素包括程序长度和CPU处理速度 答案:BCD 2、以下说法错误的有( ) A工业中控制电压一般是36伏 B PLC的多个线圈可以并联也可以串联 C两
33、个软元件线圈可以并联,更多个则不可以 D PLC的自检过程在每次开机通电时完成的 答案:ABCD 3、以下说法正确的有( ) A PLC可以向扩展模块提供24V直流电源 B在PLC的寻址方式中,W表示字,一个字占8位 C PLC地址单元一般占用两个字节 D PLC有一个24V的内置电源 答案:AD 4、PLC具有许多独特的优点,其中包括( ) A可靠性高、抗干扰能力强 B编程简单、使用方便 C功能完善、通用性强 D设计安装简单、维护方便 答案:ABCD5.下列编程元件中,LD指令能操作的编程元件有:( ) A.I、Q B.M、C C.T、S D.D 答案:A、B、C 6、以下说法错误的有( )
34、 A PLC的最大I/O点数并没有限制 B PLC是专门用来完成逻辑运算的控制器 C PLC的抗干扰能力高于微型计算机、单片机、工控机 D PLC的输出形式是继电器接点输出 答案:ABD 7、PLC的发展方向可向着( ) A 小型化 B智能化 C高速化 D多功能 答案:ABCD 8、PLC的应用领域有( ) A 开关量逻辑控制 B运动控制 C数据处理 D闭环过程控制 答案:ABCD 9、PLC的结构形式有( ) A整体式 B分隔式 C模块式 D叠装式 答案:ACD 10、下面关于S7-200系列PLC的触点串联指令A、AN的叙述中正确的是: ( ) A. A、AN指令用于单个触点的串联连接,串
35、联的数不能超过5个。 B. A常用于串联常开触点。 C. AN常用于串联常闭触点。 D. 在OUT指令之后,可以通过串联触点对其它线圈进行驱动。 答案: B、C 11.关于下面程序的叙述中正确的是: ( ) A. 当I0.0为“1”时定时器开始计时 B. 当I0.0状态为“1”持续1s后T37线圈变为“1” C. 当I0.0为“0”时定时器复位 D. PLC失电后T37当前值寄存器的内容及触点状态均可保持 答案:A、B、C 12.S7-200型PLC的指令系统有基本逻辑关系语句指令( ) A . 特殊输出类指令 B. 程序控制类指令 C. 应用指令 D. 特殊输入类指令 答案:B、C 13.只
36、有( )和( )可以使用立即指令 A . 输入点 B. 入栈 C. 出栈 D. 输出点 答案:A、D 14.顺序控制继电器指令包括( ) A . SCR B. SET C. SCRE D. SCRT 答案:A、C、D 15、以下说法错误的有( ) A对于各种操作指令,程序步为1 B PLC的外部负载可由辅助继电器驱动 C END指令后面如还有程序则也会被执行 D PLC的扫描时间主要取决于程序的长短和扫描速度 答案:ABC 16、三相交流异步电动机直接起动电气控制电路的主电路中,通常采用的电气设备有( )。 A 按钮 B熔断器 C 交流接触器 D 热继电器 答案:B、C、D 17、三相交流异步
37、电动机正反转控制电路主电路中,通常采用的电气设备有( )。 A 自动断路器 B 2台交流接触器 C 热继电器 D 按钮 答案:A、B、C 18、三相交流异步电动机正反转控制辅助电路中,通常采用的电气设备有( )。 A 刀开关 B 按钮 C 交流接触器 D 热继电器 答案:B、C、D 19、PLC的顺序功能图转换方法有( )。 A、起保停电路 B、 以转换为中心 C、步进指令 D、经验设计法 答案:A、B、C 20、下列指令中无操作元件的有哪些( )。 A、ALD B、 OLD C、SI D、AN 答案:A、B 1、以下说法正确的有( ) A内部继电器既可以供编程使用,又可供外部输出 B PLC
38、是采用“并行”方式工作的 C同一程序中相同编号的定时器或计数器只能使用一次 5 / 17 D PLC中软元件的使用次数不受限制 答案:CD 2、以下说法正确的有( ) A PLC采用周期循环扫描工作方式 B PLC的内部集成了大量的物理继电器 C梯形图中线圈可以与右母线相连 D定时器指令可以直接从左母线引出 答案:AC 3、以下说法错误的有( ) A I/O点数为256点以下的为小型PLC B END指令后面如还有程序则也会被执行 C存储器AI、AQ只能使用双字寻址方式来存取信息 D所有编程元件的触点都可以无限次的使用 答案:BC 4、可编程序控制器的CPU模块包括( ) A 微处理器 B 电
39、源 C存储器 D 编程器 答案:AC 5、PLC的输出端可以与( )直接连接。 A 触点开关 B 接触器 C行程开关 D电磁铁 答案:BD 6. 某控制要求,当第一次按下按钮SB时,指示灯L亮,当第二次按下按钮SB时,指示灯L灭。下列程序中能实现此功能的有:( ) A. B. D. 答案:A、B、D 7.下面关于S7-200系列PLC的LPP指令的叙述中正确的是: ( ) A. 是出栈指令 B. 使用一次该指令,便将此刻的中间运算结果送入堆栈的第一层,而将原来存在堆栈的第一层数据移往堆栈的下一层 C. 读出栈存储器最上层的最新数据,此时堆栈内的数据不移动 D. 读出栈存储器最上层的数据,其余数
40、据顺次向上移动一层,出栈的数据从栈存储器中消失 答案:A、C、D 8. 下面关于S7-200系列PLC的置位与复位指令的叙述中正确的是: ( ) A. S为置位指令,使线圈接通保持 B. R为复位指令,使线圈断开复位 C. 对同一操作软元件,S、R可多次使用,不限次数,但最后执行者有效 D. 可以用R指令对数据寄存器D的内容清零 答案:A、B、C、D 9. 下面关于S7-200系列PLC的脉冲输出指令的叙述中正确的是: ( ) A. EU是上升沿微分输出指令 B. ED是下降沿微分输出指令 C. EU指令使操作软元件在输入信号上升沿时产生一个可调周期的脉冲输出 D. ED指令则使操作软元件在输
41、入信号下降沿产生一个可调周期的脉冲输出 答案:A、B 10. 关于下面梯形图程序的分析中正确的是: ( )A. 若VW10、VW20、VW30的值分别为80、20、50,当I0.0为“ON”时,VW30的值变为100 B. 若VW10、VW20、VW30的值分别为80、20、50,当I0.0为“ON”时,VW30的值变为70 C. 若VW10、VW20、VW30的值分别为80、20、50,当I0.1为“ON”时,VW30的值变为60 D. 若VW10、VW20、VW30的值分别为80、20、50,当I0.1为“ON”时,VW30的值变为30 答案:A、C 11. 关于下面梯形图程序的叙述中正确的是: ( ) A. 若VW0的值为80,则当I0.0为“ON”时,Q0.0接通 B. 若VW0的值为100,则当I0.0为“ON”时,Q0.0
