道路常见病害.pptx

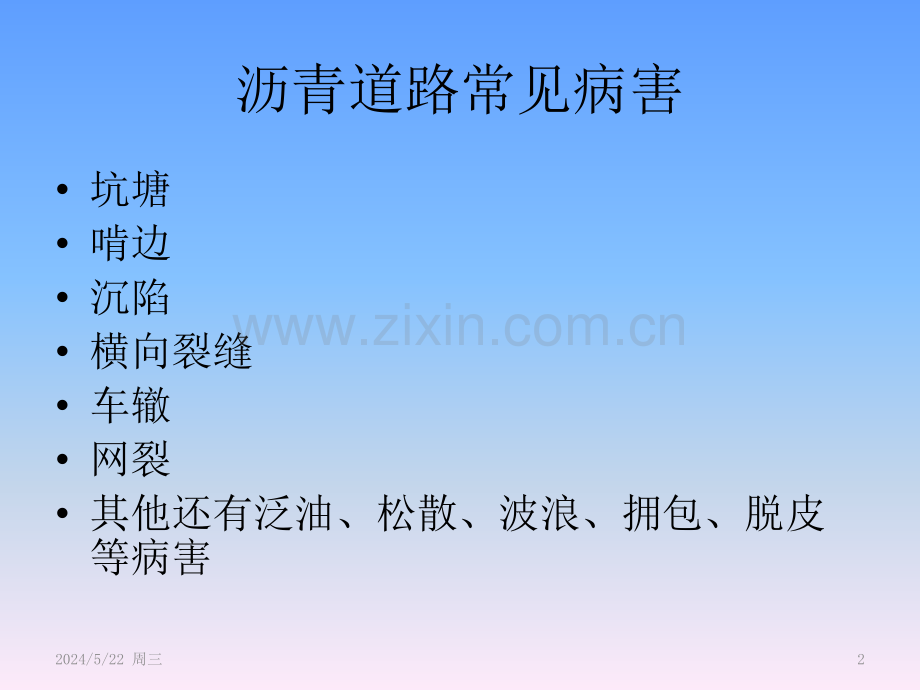

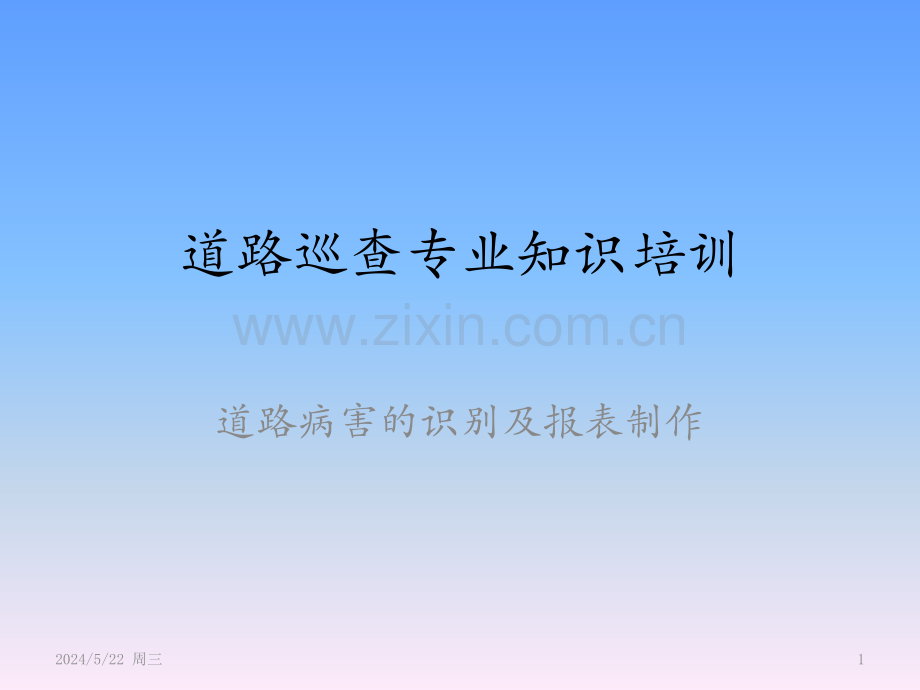

道路巡查专业知识培训道路病害的识别及报表制作2024/5/22 周三1沥青道路常见病害坑塘啃边沉陷横向裂缝车辙网裂其他还有泛油、松散、波浪、拥包、脱皮等病害2024/5/22 周三2坑塘：路面表层局部松散,形成凹槽,在水浸和车辆作用下进一步扩大发发展为坑槽，严重影响着行车的安全性和舒适性。面积破坏呈坑洼深度大于20mm，面积在0.04以上。如小面积坑槽较多又相距0.2m以内，应合在一起丈量。2024/5/22 周三3 啃边是指由于施工质量问题，在通车后，由于雨水或车辆行驶，对路面的边缘有啃蚀的破坏。路面边缘破碎脱落，宽度0.1m以上，数量按单侧长度累加乘以平均宽度。2024/5/22 周三4 沉陷:路面、路基有竖向变形，路面下凹，深度30mm以上。2024/5/22 周三5横向裂缝可分为荷载性裂缝和非荷载性裂缝两大类。2024/5/22 周三6 车辙是在行车荷载重复作用下，路面产生累计永久性的带状凹槽。2024/5/22 周三7 网裂：由一系列多边形小块组成网状开裂,裂缝纵横交错,它的初始形态一般是单条或多条平行的纵缝,而后在纵缝间出现横向和斜向连接缝,形成缝网。缝宽1mm以上或缝距0.4m以下，面积在1以上的网状裂缝。2024/5/22 周三8混凝土路面常见病害板角断裂严重破碎板错台坑洞缝料散失2024/5/22 周三9 砼板角断裂：裂缝与纵横缝相交将板角切断，当其二个焦点距角隅均大于150mm，而边长一半并伴有沉陷或碎裂时，按板角断裂部分计算面积。2024/5/22 周三10 严重破碎板：裂缝将整块面板分割开，并有严重剥落或沉陷。碎裂面积小于半块按半块计面积，大于半块按一块计面积。2024/5/22 周三11 错台：接缝处相邻两块板垂直高度在8mm以上，按其中不正常板块的全部长度计算病害。2024/5/22 周三12 坑洞：路面板粗集料脱落形成局部凹坑，面积在0.01以上。2024/5/22 周三13 缝料散失：在板缝填逢料失效和车轮行走振动的作用下，填缝会被挤出而被车轮带走2024/5/22 周三14道路附属设施常见病害人行道道板拱起人行道板碎裂人行道板缺失路牙、沿、树控的断裂路牙、沿、树控的缺失路牙、沿、树控的松动接坡铆钉井盖下沉井盖破碎路面拌砂浆、混凝土2024/5/22 周三15拱起：由于树根的生长造成的花岗岩拱起。多块板相对周围板向上突起，最大突起量在30mm以上。2024/5/22 周三16 由于车辆的碾压或工程质量引起的碎裂2024/5/22 周三17道面铺装的预制块或其他板材缺损2024/5/22 周三18路牙、沿、树控的断裂2024/5/22 周三19路牙、沿、树控缺失2024/5/22 周三20路牙、沿、树控的松动2024/5/22 周三21接坡：接坡：水泥水泥砼或建筑垃砼或建筑垃圾等自修的圾等自修的。2024/5/22 周三22道路障碍物：铆钉2024/5/22 周三23 井盖下沉2024/5/22 周三24井盖破碎2024/5/22 周三25路面拌砂浆、混凝土2024/5/22 周三26
