【变频器说明书】易能EDS800系列变频器使用手册.pdf

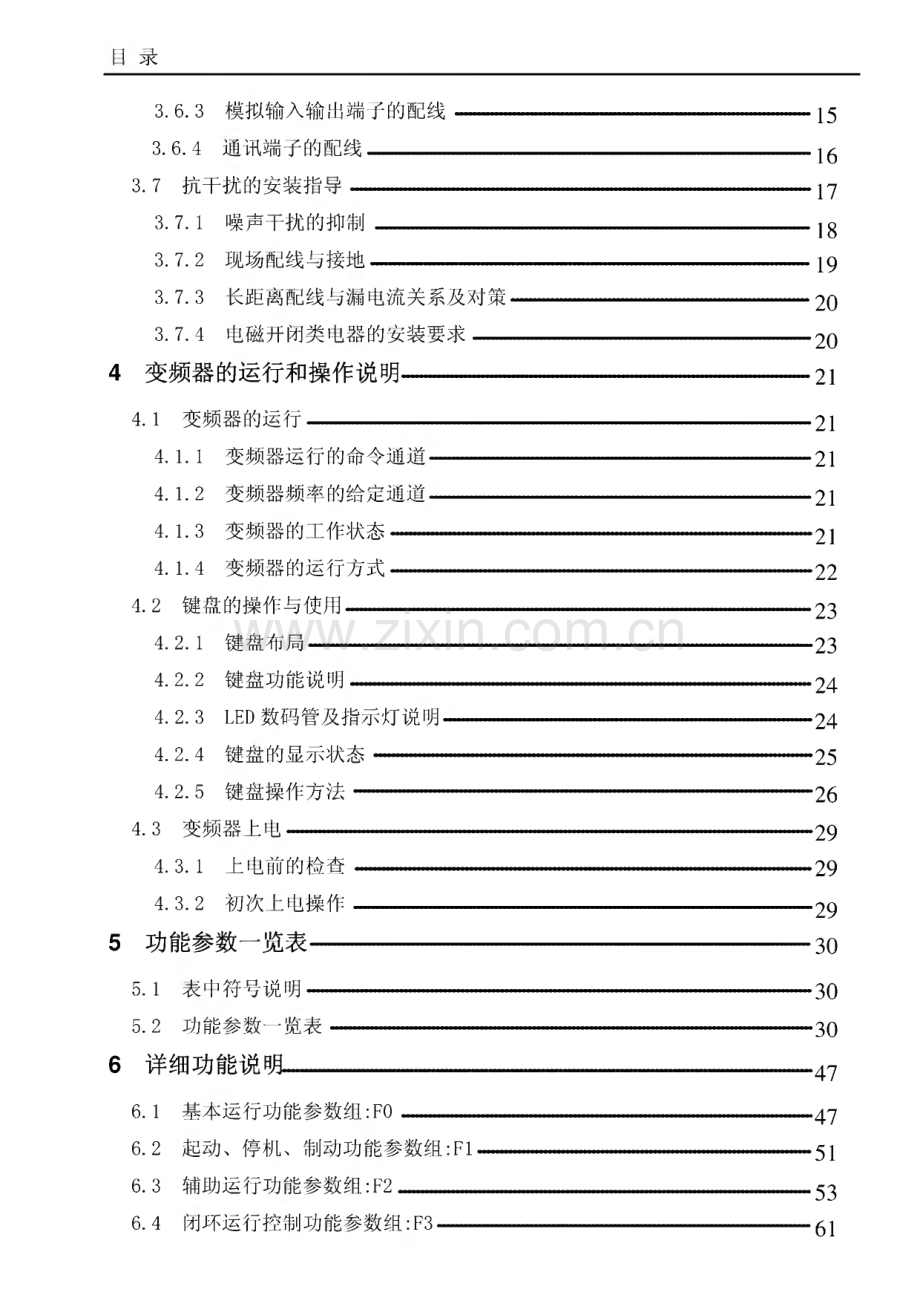

EDS800系列0.2-1.5KW 系列变频器Ver.2.2使用手册目录目录1安全信息与使用注意事项-11.1安全注意事项-11.2 使用范围 21.3 使用注意事项-21.4 报废注意事项-32变频器的型号与规格-42.1 购入检查-42.2 变频器型号说明 42.3 变频器铭牌说明-42.4 变频器系列型号说明-52.5 变频器外观及部位名称说明-52.6 外形尺寸及毛重 52.7操作键盘及键盘安装盒外形尺寸-62.8产品技术指标及规格 63变频器的安装及配线-93.1 变频器的安装环境-93.1.1安装环境要求-93.1.2安装方向与空间-93.2变频器部件的拆卸和安装-93.2.1 操作键盘的拆卸和安装-93.2.2 塑胶盖板的拆卸和安装 103.3 变频器配线的注意事项-103.4 主回路端子的配线-113.4.1 变频器与选配件的连接 113.4.2主回路端子的配线-123.5 基本运行配线图-123.6控制回路配置及配线 133.6.1控制板端子及跳线的相对位置及功能简介 133.6.2控制板端子的说明-1 o目录3.6.3模拟输入输出端子的配线-153.6.4通讯端子的配线-63.7抗干扰的安装指导-173.7.1噪声干扰的抑制-83.7.2现场配线与接地-193.7.3长距离配线与漏电流关系及对策-203.7.4电磁开闭类电器的安装要求-204变频器的运行和操作说明-214.1变频器的运行-214.1.1 变频器运行的命令通道-214.1.2 变频器频率的给定通道-214.1.3 变频器的工作状态-214.1.4变频器的运行方式-224.2键盘的操作与使用-234.2.1 键盘布局-234.2.2键盘功能说明-244.2.3 LED数码管及指示灯说明-244.2.4 键盘的显示状态-254.2.5 键盘操作方法-264.3 变频器上电-294.3.1 上电前的检查-294.3.2 初次上电操作-295功能参数一览表-305.1 表中符号说明-3 05.2功能参数一览表-306详细功能说明-476.1基本运行功能参数组:F0-476.2 起动、停机、制动功能参数组:F1-516.3 辅助运行功能参数组:F2 536.4闭环运行控制功能参数组:F3-61目录6.5 简易PLC运行功能参数组:F4-666.6 端子相关功能参数组:F5-706.7 摆频专用功能参数组:F6-816.8 频率给定功能参数组:F7-826.9 电动机与矢量控制功能参数组:F8-846.10 保护相关功能参数组:F9-856.11 故障记录功能参数组:Fd-876.12 密码和厂家功能参数组:FF-887故障诊断与对策-897.1故障现象及对策-897.2故障记录查寻-917.3故障复位-918保养和维护-928.1日常保养及维护-928.2 易损部件的检查与更换-928.3 变频器的保修 938.4 变频器的存贮-939使用范例-949.1 一般调速运用-949.2 端子控制运行-959.3 多段速控制运行运用-959.4 闭环控制系统 969.5 连动运行-9710 串行口 485通讯协议-99附录1 Modbus通讯协议（需订制特殊程序）-107附录2制动电阻-123安全信息与使用注意事项1安全信息与使用注意事项为了确保您的人身与设备的安全，请您在使用变频器之前，务必认真阅读本章内容。1.1安全注意事项本使用手册中与安全相关的警示有如下四种：A本符号说明操作时需要注意的事项及如果不按要求操作，可能使身体受伤或设备损坏3+H_本符号提示一些有用的信息。提不EN本符号提示:若不按要求操作，可能导致死亡、重伤或严重的财产损失。0(1)严禁将交流电源接到变频器的U、V、W输出端子上，否则将造成变频器的彻底 损坏。(2)不要将P-与P+短接，否则将导致变频器损坏和电源的短路。(3)变频器禁止安装在易燃物上，否则有发生火灾的危险。(4)不要安装在含有爆炸性气体的环境里，否则有引发爆炸的危险。(5)主回路接线后，应对裸露的接线端子进行绝缘处理，否则有触电的危险。(6)通电情况下，不要用潮湿的手操作变频器，否则有触电的危险。(7)变频器的接地端子必须良好接地。(8)变频器在通电过程中，请勿打开面盖及进行配线作业，必须在关闭电源10分钟 后，方可实施配线或检查。(9)必须具有专业资格的人进行配线作业，严禁将任何导电物遗留在机器内，否则 有触电或造成变频器损坏的危险。(10)存贮时间超过2年以上的变频器，上电时应先用调压器逐渐升压，否则有触电 和爆炸的危险。(1)严禁将控制端子中TA、TB、TC以外的端子接上交流220V信号，否则有损坏财物 的危险。(2)如果变频器有损伤或部件不全时，请不要安装运转，否则有发生火灾或导致人员 受伤的危险。(3)安装时，应该在能够承受变频器重量的地方进行安装，否则掉落时有受伤或损坏财物的危险。安全信息与使用注意事项1.2使用范围(1)本变频器仅适用于一般工业用的三相交流异步电动机。(2)如果将变频器用于与生命、重大财产、安全设备等相关的可靠性要求非常高的设备时，必须慎重 处理，请向厂家咨询。(3)本变频器属一般工业用电动机控制装置，如果用于危险设备上，必须考虑变频器发生故障时的安 全防护措施。1.3使用注意事项(1)EDS800系列变频器为电压型变频器，使用时电机的温升、噪声和振动与工频运行相比较略有增加,属正常现象。(2)如果需要以低速恒转矩长期运行，必须选用变频电机。若使用一般的异步交流电机低速运行时，应监控电机温度或采取强制散热措施，以防烧毁电机。(3)减速箱及齿轮等需要润滑的机械装置在长期低速运行时，可能由于润滑效果变差造成损坏，请事 先采取必要措施。(4)若超过电机额定频率运行时，除了考虑电机的振动、噪音增大外，还必须确保电机轴承及机械装 置的使用速度范围，请务必事先确认。(5)对于提升设备和大惯性之类的负载，变频器常会因产生过流或过压故障而跳闸，为保证正常工作,应考虑选配适当的制动组件。(6)应通过端子或其它正常的命令通道对变频器进行起停控制。严禁在变频器输入侧使用接触器等强 电开关直接频繁起停操作，否则会造成设备损坏。(7)如果需要在变频器输出和电机之间安装接触器等开关器件，请确保变频器在无输出时进行通断操 作，否则可能会损坏变频器。(8)变频器在一定的输出频率范围内，可能会遇到负载装置的机械共振点，可设置跳跃频率来避开。(9)使用前，应确认电源电压在允许的工作电压范围之内，否则应做变压处理或订购特种变频器。(10)在海拔高度超过1000米的条件下，变频器应降额使用，每增加1500米高度输出电流约降低额定电流的10%o(11)电机在首次使用或长时间放置后再使用之前，应做电机绝缘检查。请使用500V电压型兆欧表按 图所示进行检查，绝缘电阻不得小于5 MQ,否则有损坏变频器的可能。(12)禁止输出侧安装改善功率因数的电容器或防雷用压敏电阻等，否则将造成变频器故障跳闸或器件 的损坏，如图1-2所示。2安全信息与使用注意事项图1-1电机绝缘检查示意图图2变频器输出端禁止使用电容器1.4报废注意事项在处理报废的变频器及其零件时，请注意：(1)整 体：请将变频器作为工业废品处理。(2)电解电容：变频器内的电解电容在焚烧时可能发生爆炸。(3)塑 料：变频器上的塑料、橡胶等制品在燃烧时可能产生有害、有毒气体，燃烧时请做好 防护准备。3变频器的型号与规格2变频器的型号与规格2.1购入检查(1)运输中是否有破损，变频器本身是否有碰伤现象，零部件是否有损坏、脱落。(2)随机所附装箱单上的物品是否齐全。(3)请确认所购变频器的铭牌数据与您的订货要求是否一致。本公司产品在制造、包装、运输等方面有严格的质量保证体系，如果发生某种疏漏或错误，请速 与木公司或当地的代理商联系，我们将尽快给予解决。2.2 变频器型号说明EDS800-4T0015G/B变频器系列号-电压等级代弓220V2380V4输入电压代号三相T单相SRJ-变频器类型GP恒转矩通用型 风机水泵专用图2-1 变频器型号说明代号适配电机功率(KW)00020004000700150.20.40.751.5代号配件说明B内置制动单兀C内置制动单元 和制动电阻E带远控键盘型号中“/”后的代码，在变频器无相关内容或可以默认时将省略。变频器铭牌说明品提示2.3在变频器本体的右侧板下方，贴有标示变频器型号及额定值的铭牌，铭牌内容如图2-2所示。EDS800 INVERTER TYPE:EDS800-2S0007SOURCE:1PH 220V 50/60Hz VOUTPUT:1.8kVA 4.7A EDS800-4T0007-4T0015制动电阻（外接，选配件：接口在变频器右侧）断路器_-J1L1电源-X、-，L2_z、-JLnA S?L3正转/停止命 _/)pwb反转/停止命多功能选择1/p KfcS V V 1多功能选择2/p A1*X？y zX.乙多功能选择3/多功能选择4/多功能选择5（向做高速脉冲口输犷_J4_(?AD5 COM速度指令g5+10V0-10V_ _JU-c P10V 或 420mAi;工-（)GND图3-6基本配线图12变频器的安装及配线3.6控制回路配置及配线3.6.1控制板端子与拔码开关的相对位置及功能简介:变频器控制板上的端子及拔码开关的位置如图3-7所示。提供给用户使用的端子功能说明请参见表3-2,拔码开关的功能以及设置说明请参见表3-3,端子 CN1为厂家使用.变频器投入使用前,应正确进行端子配线和设置控制板上的开关,建议使用24号以上图3-7控制板的拔码开关位置示意图表3-2提供给用户使用的端子功能说明序号功能描述C0N2故障继电器信号输出当变频器出现故障时该继电器常开触点闭合CON3外部端子输入输出量控制使用外部端子控制变频器运行时，使用该端口表3-3提供给用户使用的拔码开关功能说明序号功能出厂值JP1模拟A0输出0-10VJP2CCI输入0-10V3.6.2控制板端子的说明(1)控制回路端子C0N3排列如下:485B+10V VCI CCI AO GND DO OC OCG13变频器的安装及配线（2）C0N3端子功能说明如表3-4所示。表3-4控制板C0N3端子功能表类别端子 标号名称端子功能说明规格运行 命令FM)正转运行命令正反转开关量命令，见F5.08组 两线三线控制功能说明。输入阻抗：R=2KQ 最高输入频率:200HzX1-X5_.FWD、REV 1 闭合COM-1 有效X5可做脉冲输入 最高输入频率：50KHz 输入电压范围：1215VREV反转运行命令多功能输入端子XI多功能输入端子1可编程定义为多种功能的开关量 输入端子,详见第六章6.6节端 子功能参数（F5组）输入端子功能 介绍。X2多功能输入端子2X3多功能输入端子3X4多功能输入端子4X5多功能输入端子5+10V+10V电源对外提供+10V电源（负极端:GND）最大输出电流:50mACOM公共端+12V电源负极12V地COM和GND两者之间相互内部 隔离GND+10V电源负极模拟信号和+10V电源的参考地模拟量输入CCI模拟量输入CCI接受模拟电压/电流量输入，电 压、电流由拔码开关JP2选择，出厂默认电压。（参考地：GND）输入电压范围：0-10V（输入 阻抗：70KQ）输入电流范围：420mA（输入 阻抗：250 Q）分辨率：1/1000VCI模拟量输入VCI接受模拟电压量输入输入电压范围：0-10V（输入阻抗：70KQ）分辨率：1/1000模拟 量输 出AO模拟量输出提供模拟电压/电流量输出，可表 示11种量参见F5.17参数说明，输出电压/电流由拔码开关JP1 选择，出厂默认输出电压。（参考地:GND）电流输出范围：420mA 电压输出范围：0-10V多功能输出端子OC开路集电极输出端子可编程定义为多种功能的开关量 输出端子，详见第六章6.6节端 子功能参数（F5组）输出端子功能 介绍。（参考地:OCG）工作电压范围：0220VAe最大输出电流:500mA使用方法见F5.10参数说明DO高速脉冲输出端子可编程定义为多种功能的脉冲信 号输出端子，详见第六章6.6节 端子功能参数（F5组）输出端子功 能介绍。（参考地:COM）输出脉冲电压：12V输出频率范围：由参数F5.24决定,最大20KHz14变频器的安装及配线(4)485端子功能说明如表3-5表3-5控制板485端子功能表类别端子标号名称端子功能说明规格通讯485A485通讯接 口485差分信号正端标准485通讯接口请使用双 绞线或屏蔽线485B485差分信号负端(5)控制端子C0N2,排列如下:TA TB TC(6)C0N2端子功能说明如表3-6表3-6控制板C0N2端子功能类别端子标号名称端子功能说明规格继电器 输出 端子TA变频器 故障输出 继电器变频器正常:TB-TC闭合,TA-TC 断开变频器故障:TB-TC断开,TA-TC 闭合TB-TC:常闭,TA-TC:常开触点容量：AC250V/2A(C0S=1)AC250V/1A(COS=0.4)DC30V/1ATBTC3.6.3模拟输入输出端子的配线(I)VCI端子接受模拟电压信号输入，接线方式如下:J+1OVO o+io v.EDS800+0 11 4)GNDvx U v屏蔽线近端接地PE图3-8 VCI端子配线图(2)CCI端子接受模拟信号输入，输入电压(010V)和输入电流(420mA)接线方式如下:+10V+O+10VA.A TCCI EDS800Jo-U.屏蔽线近端接地PE-图3-9 CCI端子配线图15变频器的安装及配线(4)模拟输出端子A0的配线模拟量输出端子A0外接模拟表可指示多种物理量，端子配线方式如图3-10o-模拟表AO-I 勺I-1EDS800GND-图3-10模拟输出端子配线_(1)使用模拟输入时，可在VCI与GND或CCI与GND之间安装滤波电容或共模电感。!(2)模拟输入、输出信号容易受到外部干扰，配线时必须使用屏蔽电缆，并良好接地，提示 配线长度应尽可能短。3.6.4通讯端子的配线EDS800变频器给用户提供了 485串行通信接口。以下配线方法，可以组成单主单从或单主多从的控制系统。利用上位机(PC机或PLC控制器)软件 可实现对变频器的实时监控和操作，实现远程控制、高度自动化等复杂的运行控制；也可用一台变频 器为主机，其余变频器为从机构成级联或同步控制变频器网络。(1)变频器485接口与其它具有485接口的设备进行配线,可按下图接线即可。(2)连接远控键盘，可将远控键盘的插头直接连接到RS485即可。不需要设置任何参数，变频器本机 键盘和远控键盘可同时工作。16变频器的安装及配线(3)变频器485接口与上位机(具有RS232接口)的连接:232/485转换器屏蔽电缆端子说明端子名称5V电源正端+5V发送数据线TXD接收数据线RXD5V电源地端GND端子说明端子名称信号负端子B信号正端子A端子名称端子说明B信号负端A信号正端图3-12 485通讯配线(4)多台变频器可通过485连接在一起，最多可连接31台变频器。越容易受到干扰，建议按如下方式接线：信号引脚号PE夕卜壳RXD2TXD3GND5DTR4DSR6RI9CD1RTS7CTS8随着连接台数的增加，通讯系统图3-13变频器多机通信时推荐的接线图(变频器、电机全部良好接地)如果采用以上配线仍不能正常通讯，可尝试采取以下措施：1将PLC(或上位机)单独供电或对其电源加以隔离。2通讯线上使用磁环。3适当降低变频器载波频率。(1)只用变频器构成网络时，须将作为主机的EDS800变频器的F2.15本机地址参数设置为0.提示(2)485接口的命令编程请参考附录的通讯协议.3.7抗干扰的安装指导变频器的主电路由大功率半导体开关器件组成，工作时会产生一定的电磁噪声，为了减少或杜绝 变频器对外界的干扰，本节内容从干扰抑制、现场配线、系统接地、漏电流、电源滤波器的使用等几 个方面介绍了变频器抑制干扰的安装方法，供现场安装参考。17变频器的安装及配线3.7.1噪声干扰的抑制变频器工作产生的干扰，可能会对附近的电子仪器设备产生影响，影响的程度与变频器本身的安 装周边电磁环境和该设备的抗干扰能力有关。(1)干扰噪声的类型根据变频器的工作原理，其主要的噪声干扰源有以下三种：1电路传导性干扰；路径 路径 路径图3-14噪声干扰的分类(2)噪声传播路径图3-15噪声干扰的传播路径示意图18变频器的安装及配线(3)抑制干扰的基本对策表3-7干扰抑制对策表噪声传播路径减小影响的对策外围设备的接地线与变频器的布线构成闭环回路时，变频器接地线漏电流会使设备产 生误动作。此时若设备不接地，会减少误动作。当外围设备的电源和变频器的电源接在同一供电端受电时，变频器发生的高次谐波使 电压和电流会由电源线传播，会使同一供电系统中的其他设备受到干扰，可采取如下 抑制措施：在变频器的输入端安装电磁噪声滤波器；将其它设备用隔离变压器进行隔 离。将外围设备的电源供电端接上远端电网；对变频器的LI、L2、L3三相导线加装 功率，铁氧体滤波磁环，抑制高频谐波电流的传导。容易受到干扰的设备和信号线，应尽量远离变频器安装。信号线应使用屏蔽线，屏 蔽层单端接地，并应尽量远离变频器和它的输入、输出线。如果信号电线必须与强电 电缆相交，二者之间应保持正交，避免平行。在变频器输入、输出侧的根部分别安装高频噪声滤波器(铁氧体共模扼流圈，俗称磁 环)，可以有效抑制动力线的射频干扰。电机电缆线应放置于较大厚度的屏障中，如置于较大厚度(2mm以上)的管道或埋入 水泥槽中。动力线套入金属管中，并用屏蔽线接地(电机电缆采用4芯电缆，其中一 根在变频器侧接地，另一侧接电机外壳)。避免强弱电导线平行布线或一起捆扎；应尽量远离变频器安装设备，其布线应远离变 频器的LI、L2、L3、U、V、W等功率线。具有强电场或强磁场的设备应注意与变频器 的相对安装位置，应保持距离和垂直相交。控制信号线L电源线或电动机线3.7.2现场配线与接地(1)变频器到电动机的电缆线(U、V、W端子引出线)应尽量避免与电源线(LI、L2、L3端子输入线)平 行布线。应保持30厘米以上的距离。(2)U、V、W端子三根电机线尽量置于金属管或金属布线槽内。(3)一般控制信号线应采用屏蔽电缆，屏蔽层与变频器PE端相连后，以靠近变频器侧单端接地。(4)变频器PE端接地电缆必须直接与接地板相连,不得借用其它设备接地线接地.(5)强电电缆(LI、L2、L3、U、V、W)不得与控制信号线平行近距离布线，更不能捆扎在一起，须保持2060厘米(与强电电流大小有关)以上的距离。如果要相 交，则应相互垂直穿越，如图3-16所示。(6)强电接地线必须与控制信号和传感器等弱电接地线 分别独立接地。(7)禁止在变频器电源输入端(LI、L2、L3)上连接其它用电设备。19变频器的安装及配线3.7.3长距离配线与漏电流关系及对策当变频器与电动机长距离配线时,高次谐波会通过分布电容形成线间漏电流和对地漏电流.可采 用如下方法进行抑制：(1)在变频器输出侧安装铁氧体磁环或输出电抗器。A 当安装额定电压降5%以上的电抗器并对U、V、W长距离配线时，会显著降低电动机的电|压。电动机满载运行时有烧毁电机的危险，应降额使用或提升输入输出电压。_(2)降低载波频率，但电动机噪声会随之增大。3.7.4电磁开闭类电器的安装要求继电器，电磁接触器及电磁铁等电磁开闭类电器，工作时会产生大量噪声，当在变频器周边或同 一控制柜内安装时应给予充分的注意，必须安装浪涌吸收器，如图3-17所示。管 极 二第0-o+24Vdc 变频器或其 它电气设备|-O220VAe-O220Vac图3-L7电磁开闭类电器的安装要求20变频器的运行和操作说明4变频器的运行和操作说明4.1 变频器的运行4.1.1变频器运行的命令通道本机具有控制变频器起动、停止、点动等运行动作的三种命令通道：0：操作键盘用操作键盘上的 键进行控制（出厂设置）。1:控制端子用控制端子FWD、REV、COM构成两线式控制，或用X1-X5中的一个端子和FWD及REV两端子构成 三线式控制。2：串行口通过上位机或其它可以与本机通讯的设备对变频器进行起动、停止控制。命令通道的选择可以通过功能码F0.02的设定来完成；也可通过多功能输入端子选择（F5.00F5.04选择29、30、31号功能）来实现。A 命令通道切换时，请事先进行切换调试，确认是否能满足系统的需求，否则有损坏设备|和伤害人身的危险！_jH4.1.2变频器频率的给定通道EDS800普通运行方式下有9种给定通道：0：键盘模拟电位器给定；1：直接数字频率给定；2：端子UP/DOWN给定（掉电或停机存储）；3：串行口给定；4：模拟量VCI给定；5：模拟量CCI给定；6：保留7：端子脉冲（PULSE）给定；8：组合设定；9：端子UP/DOWN给定（掉电或停机不存储）。4.1.3变频器的工作状态EDS800的工作状态分为待机状态和运行状态：待机状态：变频器上电初始化后，若无运行命令输入，或运行中执行停机命令后，变频器即进入 待机状态。运行状态：接到运行命令，变频器进入运行状态。21变频器的运行和操作说明4.1.4变频器的运行方式EDS800变频器共有六种运行方式，按其优先级依次为：点动运行一闭环运行一PLC运行一多段速变频器在待机状态下，接到点动运行命令（例如操作键盘。喘）键按下）后，按点动频率运行（见 功能码F2.06F2.08）。1：闭环运行设定闭环运行控制有效参数（F3.00=1）,变频器将进入闭环运行方式。即将给定量和反馈量进行 PID调节（比例积分运算，见F3组功能码），PID调节器输出为变频器输出频率的基本指令。通过多功 能端子（20号功能）可令闭环运行方式无效而切换为较低级别的运行方式。2：PLC运行设定PLC功能有效参数（F4.00个位W0）,变频器将进入PLC运行方式，变频器按照预先设定的运 行模式（见F4组功能码说明）运行。通过多功能端子（21号功能）可令PLC运行方式无效而切换为较低 级别的运行方式。22变频器的运行和操作说明3：多段速运行通过多功能端子(1、2、3、4号功能)的非零组合，选择多段频率115(F2.30F2.44)进行多段 速运行。4：摆频运行设定摆频功能有效参数(F6.00=1),变频器将进入摆频运行方式，根据纺织摆频工艺来设定相应 的摆频运行专用参数，从而实现摆频运行。5：普通运行通用变频器的一般开环运行方式。以上六种运行方式中除“点动运行”外都可按多种频率设定方法运行。“PID运行”“PLC运行”“多 段运行”“普通运行”也可进行摆频调整处理。4.2键盘的操作与使用4.2.1键盘布局操作键盘是变频器接受命令、显示参数的主要单元。操作键盘的外形尺寸，如图4-2所示。变频器故障报警指小灯d 1-模式指不灯 o 6 0 6(MOO MM RMJ REV I变频器正转指示灯变频器反转指示灯一显示电流指示单位(A)数码显示(led)-riri ri a 显示电压指示单位(V)停止、复位键.正转运行键，监控键编程、退出键*-一显不频率指不单位(Hz)Q尊模拟电位器艘功能、数据键fn厂、小、反转/点动键3 数据修改键J y图4-2操作键盘布局图(EN-KB5)23变频器的运行和操作说明4.2.2键盘功能说明变频器操作键盘上设有8个按键和一个键盘模拟电位器，每个按键的功能定义如表4-1所示。表4-1操作键盘功能表键名称功能说明编程/退出键进入或退出编程状态(sh?f移位/监控键在编辑状态时，可以选择设定数据的修改位；在其它状态下，可 切换显示状态监控参数/NTE PATV功能/数据键进入下级菜单或数据确认(D反转/点动键在操作键盘方式下，按该键根据参数F0.03的百位设置做反转或 者点动运行RUN正转运行键在操作键盘方式下，按该键变频器正转运行/STOP xaESEjy停止/复位键变频器在正常运行状态时，如果变频器的运行指令通道设置为键 盘停机有效方式，按下该键,变频器将按设定的方式停机。变频器 在故障状态时，按下该键将复位变频器,返回到正常的停机状态模拟电位器用于频率给定;当F0.00=0时,模拟电位器设定为频率给定(8)递增键数据或功能码的递增（连续按下时，可提高递增速度）递减键数据或功能码的递减（连续按下时，可提高递减速度）4.2.3 LED数码管及指示灯说明四个运行状态指示灯：四个运行状态指示灯都在LED的上面，次序是从左到右为MOD（模式）、ALM（警告指示）、FWD（正转）、REV（反转），分别指示的意义说明见表4-2。表4-2状态指示灯说明项目功能说明显示功能数码显示显示变频器当前运行的状态参数及设置参数状态指示灯A、Hz、V当前数码显示参数所对应的物理量（电流为安培A,电压为伏特V,频 率为赫兹Hz）单位MOD在非监控状态时，该指示灯亮，若连续一分钟无按键输入，该指示灯 灭，返回监控状态ALM警告指示灯，表明变频器当前处于过电流或过电压抑制状态或故障报 警状态中24变频器的运行和操作说明FWD正转指示灯，表明变频器输出正相序，接入电 机时，电机正转若FWD、REV指示灯同 时亮，表明变频器工 作在直流制动状态REV逆转指示灯，表明变频器输出逆相序，接入电 机时，电机反转4.2.4键盘的显示状态EDS800操作键盘的显示状态分为待机状态参数显示、功能码参数编辑状态显示、故障报警状态显 示、运行状态参数显示四种状态。本机上电后，LED指示灯会全部变亮，随后数码显示器(LED)会显示“-EN-(即易能)字符，然后进入设定频率显示。如图4-3图a所示。(1)待机参数显示状态变频器处于待机状态，操作键盘显示待机状态监控参数，通常显示的状态监控参数是由F3.28参数确定。如图4-3图b所示，其右侧的单位指示灯显示该参数的单位。按回键，可循环显示不同的待机状态监控参数(默认显示C组十五种监控参数，其后七种监 控参数是否显示，由功能码F2.11,F2.12定义详见第五章功能参数一览表中C组状态监控参数)。(2)运行参数显示状态变频器接到有效的运行命令后，进入运行状态，操作键盘显示运行状态监控参数，显示的状态监 控参数是由F3.28确定。如图4-3图c所示，右侧的单位指示灯显示该参数的单位。按键，可循环显示运行状态监控参数，(由功能码F2.11和F2.12定义)。在显示中可按 切换到由F3.28参数所确定的初始监控参数，否则将一直显示最后一次显示的参数。上电初始化,显示-EN-待机状态，显示 待机状态参数运行状态，显示图c向运行状态参数图4-3变频器初始化、待机、运行状态时的显示(3)故障报警显示状态变频器检测到故障信号，即进入故障报警显示状态,闪烁显示故障代码(如图4-4所示)；按。键可查 看停机后的相关参数；若要查看故障信息，可按 键进入编程状态查询Fd组参数。查明并排除故障后，可以通过操作键盘的键、控制端子或通讯命令进 行故障复位操作。若故障持续存在，则维持显示故障码。图4-4故障告警显示状态25变频器的运行和操作说明对于一些严重故障，如逆变模块保护，过电流、过电压等，在没有确认故障已排除时,绝对不可强行故障复位操作，再次运行变频器。否则有损坏变频器的危险！(4)功能码编辑显示状态在待机、运行或故障报警状态下，按下/)键，均可进入编辑状态(如果设置了用户密码，需 输入密码后方可进入编辑状态，参见FF.00说明和图4T0),编辑状态按三级菜单方式进行显示，如 图4-5所示。按键可逐级进入。在功能参数显示状态下，按键则进行参数存储操作；按猥键修改的参数不存储，仅可返回上级菜单。MENU 一级菜单 ENTER 二级菜单 ENTER 三级菜单(5)特别显示功能当选择键盘电位器有效(F0.00=0)或键盘数字设定有效(F0.00=1)时，在监控状态下可直接改变设 定频率。此时若是停机则显示设定频率，若是运行状态则显示输出频率。设定频率停止变化1秒钟后 将返回定常显示状态。4.2.5键盘操作方法通过操作键盘可对变频器进行各种操作，举例如下：(1)状态参数的显示切换：按下金。键后，显示C组状态监控参数，当显示一个监控参数的代码后1秒钟，将自动显示 该参数值。图4-6待机状态参数显示操作示例26变频器的运行和操作说明说明：1变频器在出厂时，状态参数只显示C-00C-14十四个参数，如果用户想改变查看状态参数的菜单,可以通过修改功能码F2.11、F2.12的方法来实现,具体参考F2.11、F2.12功能码说明。2用户在查询状态监控参数时，可以按键直接切换回正常监控参数显示状态。(2)功能码参数的设置以功能码F2.06从5.00Hz更改设定为6.00Hz为例进行说明。图4-7中黑体数字表示闪烁位。LED显示 的内容按键操作顺序退出编辑状态 50.00|退回 一级 菜单进入编 辑状态 显示一 级菜单I A-选择F2组 功能码认，进入 能码二级菜单 F2.06|F2.07|存储修改 后的数值,退回二级参数修改,5-6|06.00|进行参数 认，进入位选择 三级菜单菜单显示下一个功能码图4-7参数设置与修改的操作示例说明：在三级菜单状态下,若参数没有闪烁位，表示该功能码不能修改，可能原因有:1该功能码为不可修改参数，如实际检测的状态参数、运行记录参数等；2该功能码在运行状态下不可修改，需停机后才能进行修改；3参数被保护。当功能码F2.13的个位=1或2时，功能码均不可修改，这是为了避免错误操作进行的参数保护。若要编辑功能码参数，需先将功能码F2.13设为0。(3)普通运行的给定频率调节以F0.00=1时在运行中将给定频率从50.00Hz更改为40.00Hz为例进行说明.LED显示的内容按键操作顺序键一次 来调节频率 停止按键,1秒钟后，自动退回图4-8设定频率调整操作示例到定常显示状态.(4)点动运行操作以设当前运行命令通道为操作键盘，点动运行频率5Hz待机状态为例说明。27变频器的运行和操作说明LED显示 的内容,土 按下按键操一待机作顺序显示设定频率|0.01|保持一 显示运彳广输出频率输出频率上升5Hz释放图4-9点动运行操作示例(5)设置用户密码后进入功能码编辑状态的操作“用户密码”FF.00已设定值为“6886”。图4-7中黑体数字表示闪位。-待机输出频率下降至0Hz停机LED显示-的内容Al 50.00按键操 作顺序非编 辑状态-F0-按确认键,通过验证,进入编辑 状态0.0.0.0-用户密码 生效，进入用户密6.8.8.6递增至“8”6.0.0.6首先是个 位闪烁，递增至“6”移动光标 位至最高 位递增至“6”1.8.0.6 80.6|回0.6|:-(SHI 埼 V 移至第递增三位 至“8”图4-10输入用户密码进入功能码操作的示例(6)故障状态查询故障参数:LED显示的内容-|eOO1|Fd.06|-p0:00 卜 d.07|-p 回1用户在故障状态下按应城键可以查询Fd组功能码参数，查询范围从Fd.06-Fd.14,当用户按?键，LED首先显示功能码号，1秒钟后自动显示该功能码的参数值。2当用户查询故障参数时，可以按键直接切换回故障报警显示状态(E0XX)(7)操作键盘按键锁定操作在操作键盘没有锁定的情况下，按下 百位锁定。键五秒钟锁定键盘。具体键盘的锁定按F2.13功能码28变频器的运行和操作说明(8)操作键盘按键解锁操作在操作键盘锁定的情况下，按下键五秒钟键盘解锁。4.3变频器的上电4.3.1上电前的检查请按照本手册“变频器配线”中提供的操作要求进行配线连接.4.3.2初次上电操作接线及电源检查确认无误后，合上变频器输入侧交流电源开关，给变频器上电，变频器操作键盘LED显示“-EN-”，接触器正常吸合，当数码管显示字符变为设定频率时，表明变频器已初始化完毕。初次上电操作过程如图:变频器初次上电操作流程图 4-1229功能参数一览表5功能参数一览表5.1 表中符号说明x-参数在运行过程中不能修改 O-参数在运行过程中可以修改*-只读参数，不可修改5.2 功能参数一览表F0-基本运行功能参数组功能 码名称设定范围最小 单位出厂 设定更 改F0.00频率输入通道选择0：键盘模拟电位器设定1:操作键盘数字设定2：端子UP/DOWN调节设定频率（掉电或停机存储）3：串行口给定4：VCI 模拟设定（VCI-GND）5：CCI 模拟设定（CCI-GND）6：保留7：端子脉冲（PULSE）设定频率8：组合设定9：端子UP/DOWN调节设定频率（掉电或停机不存储）10：串行口给定（掉电存储）11：端子PWM脉冲设定频率11OF0.01频率数字设定下限频率上限频率0.01Hz50.00HzOF0.02运行命令通道选择0：操作键盘运行控制1：端子运行命令控制（操作键盘STOP命令无效）2：端子运行命令控制（操作键盘STOP命令有效）3：串行口运行命令控制（操作键盘STOP命令无效）4：串行口运行命令控制（操作键盘STOP命令有效）10OF0.03运转方向设定个位：0：正转，1：反转十位：0：允许反向运转1：禁止反向运转百位：面板REV/JOG键选择0：作反转命令键1：作点动按键1100OF0.04加减速方式选择0：直线加减速方式1：S曲线加减速方式10XF0.05S曲线起始段时间10.0(%)-50.0(%)(加减速时间)F0.05+F0.06W90(%)0.1(%)20.0(%)OF0.06S曲线上升段时间10.0(%)-70.0(%)(加减速时间)F0.05+F0.06W90(%)0.1(%)60.0(%)O30功能参数一览表F0.07加减速时间单位0：秒1：分10XF0.08加速时间10.1-6000.00.120.0oF0.09减速时间10.1-6000.00.120.0oF0.10上限频率下限频率一400.00Hz0.01Hz50.00HzXF0.11下限频率0.00上限频率0.01Hz0.00HzXF0.12下限频率运行模式0：按下限频率运行1:停机10XF0.I3转矩提升方式0：手动1:自动10oF0.14转矩提升0.0-20.0(%)0.1(%)4.0(%)oF0.15V/F曲线设定0：恒转矩曲线1：递减转矩曲线1（2.0次幕）2：递减转矩曲线2（1.7次幕）3：递减转矩曲线3（1.2次幕）10XF0.16G/P机型设置0：G型机1：P型机10XF1-起动、停机、制动功能参数组功能 码名称设定范围最小 单位出厂设定更 改F1.00起动运行方式0：从起动频率起动1：先制动再从起动频率起动2：保留10XF1.01起动频率0.0-10.00Hz0.01Hz0.00HzoF1.02起动频率持续时间0.0-20.0S0.1s0.0soF1.03零频直流制动电压0-15(%)10oF1.04零频直流制动时间0.0-20.0S0.1s0.0soF1.05停机方式0：减速停机1：自由停机2：减速+直流制动停机10XF1.06停机时直流制动起始频率0.0-15.00Hz0.01Hz0.00HzoF1.07停机时直流制动时间0.0-20.0s0.1s0.0soF1.08停机时直流制动电压0-15(%)10o31功能参数一览表F2-辅助运行功能参数组功能 码名称设定范围最小 单位出厂 设定更 改F2.00模拟滤波时间常数0.00-30.00s0.01s0.20sOF2.01正反转死区时间0.0-3600.0s0.1s0.1soF2.02自动节能运行0：不动作1：动作10XF2.03AVR功能0：不动作1:一直动作2：仅减速时不动作10XF2.04转差频率补偿0150(%)0-没行转差频率补偿10XF2.05载波频率2-15.0K0.1K机型 确定XF2.06点动运行频率0.10-50.00HZ0.01Hz5.00HzoF2.07点动加速时间0.1 60.0s0.1s20.0soF2.08点动减速时间0.1-60.0s0.1s20.0soF2.09频率输入通道组合0：VCI+CCI1：VCI-CCI2：保留3：保留4：保留5：保留6：外部脉冲给定+CCI7：外部脉冲给定一CCI8：保留9：保留10：保留11：保留12：保留13：VCL CC
