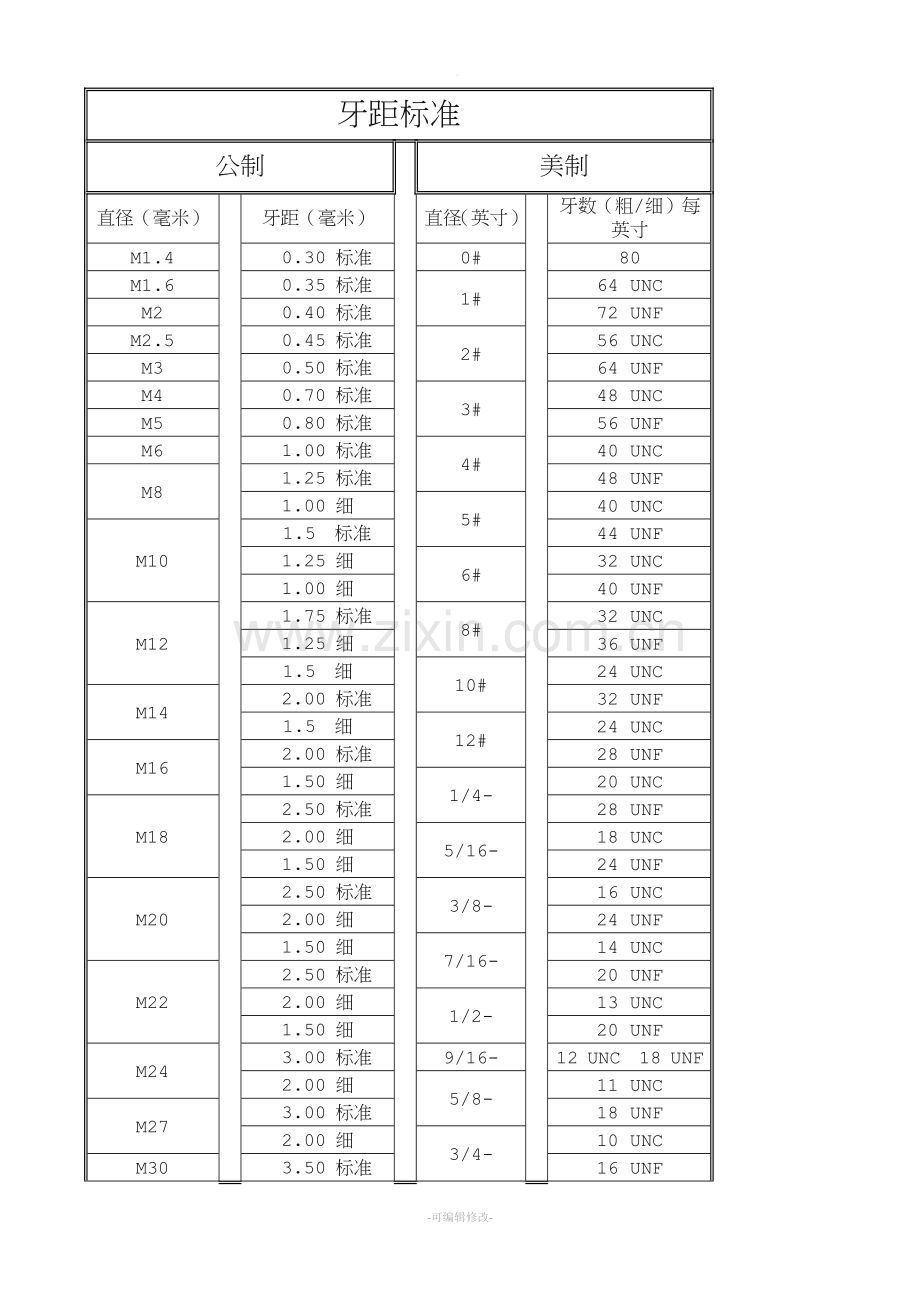

牙距标准.doc

。
牙距标准
公制

美制
直径（毫米）

牙距（毫米）
直径（英寸）

牙数（粗/细）每英寸
M1.4
0.30 标准
0#
80
M1.6
0.35 标准
1#
64 UNC
M2
0.40 标准
72 UNF
M2.5
0.45 标准
2#
56 UNC
M3
0.50 标准
64 UNF
M4
0.70 标准
3#
48 UNC
M5
0.80 标准
56 UNF
M6
1.00 标准
4#
40 UNC
M8
1.25 标准
48 UNF
1.00 细
5#
40 UNC
M10
1.5 标准
44 UNF
1.25 细
6#
32 UNC
1.00 细
40 UNF
M12
1.75 标准
8#
32 UNC
1.25 细
36 UNF
1.5 细
10#
24 UNC
M14
2.00 标准
32 UNF
1.5 细
12#
24 UNC
M16
2.00 标准
28 UNF
1.50 细
1/4-
20 UNC
M18
2.50 标准
28 UNF
2.00 细
5/16-
18 UNC
1.50 细
24 UNF
M20
2.50 标准
3/8-
16 UNC
2.00 细
24 UNF
1.50 细
7/16-
14 UNC
M22
2.50 标准
20 UNF
2.00 细
1/2-
13 UNC
1.50 细
20 UNF
M24
3.00 标准
9/16-
12 UNC 18 UNF
2.00 细
5/8-
11 UNC
M27
3.00 标准
18 UNF
2.00 细
3/4-
10 UNC
M30
3.50 标准
16 UNF
2.00 细
7/8-
9 UNC
M33
3.50 标准
14 UNF
2.00 细
1”
8 UNC
M36
4.00 标准
12 UNF
3.00 细
1-1/8-
7 UNC
M42
4.50 标准
8 UNF
3.00 细
1-1/4-
7 UNC
M45
4.50 标准
8 UNF
M48
5.00 标准
1-3/8-
6 UNC
3.00 细
8 UNF
M52
5.00 标准
1-1/2-
6 UNC
M56
5.50 标准
8 UNF
4.00 细
1-3/4-
5 UNC
M60
5.50 标准
8 UNF

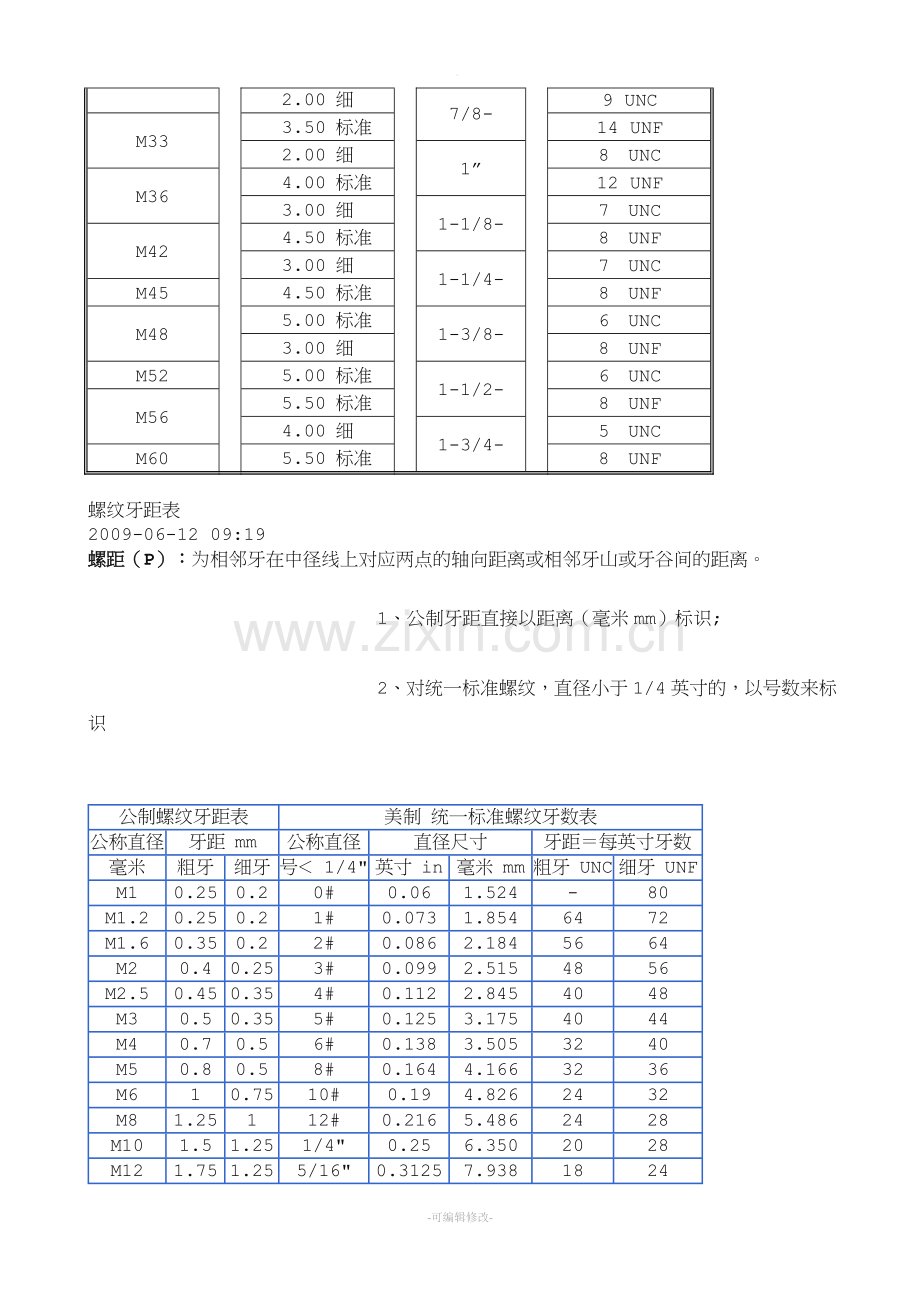

螺纹牙距表
2009-06-12 09:19
螺距（P）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或牙谷间的距离。
                1、公制牙距直接以距离（毫米mm）标识;
                2、对统一标准螺纹，直径小于1/4英寸的，以号数来标识

公制螺纹牙距表
美制 统一标准螺纹牙数表
公称直径
牙距 mm
公称直径
直径尺寸
牙距＝每英寸牙数
毫米
粗牙
细牙
号＜ 1/4"
英寸 in
毫米 mm
粗牙 UNC
细牙 UNF
M1
0.25
0.2
0#
0.06
1.524
-
80
M1.2
0.25
0.2
1#
0.073
1.854
64
72
M1.6
0.35
0.2
2#
0.086
2.184
56
64
M2
0.4
0.25
3#
0.099
2.515
48
56
M2.5
0.45
0.35
4#
0.112
2.845
40
48
M3
0.5
0.35
5#
0.125
3.175
40
44
M4
0.7
0.5
6#
0.138
3.505
32
40
M5
0.8
0.5
8#
0.164
4.166
32
36
M6
1
0.75
10#
0.19
4.826
24
32
M8
1.25
1
12#
0.216
5.486
24
28
M10
1.5
1.25
1/4"
0.25
6.350
20
28
M12
1.75
1.25
5/16"
0.3125
7.938
18
24
M14
2
1.5
3/8"
0.375
9.525
16
24
M16
2
1.5
7/16"
0.4375
11.113
14
20
M18
2.5
1.5
1/2"
0.5
12.700
13
20
M20
2.5
1.5
9/16"
0.5625
14.288
12
18
M22
2.5
1.5
5/8"
0.625
15.875
11
18
M24
3
2
3/4"
0.75
19.050
10
16
M27
3
2
7/8"
0.875
22.225
9
14
M30
3.5
2
1"
1
25.400
8
12
(M33)
3.5
2
1-1/8"
1.125
28.575
7
12
M36
4
3
1-1/4"
1.25
31.750
7
12
(M39)
4
3
1-3/8"
1.375
34.925
6
12
M42
4.5
3
1-1/2"
1.5
38.100
6
12
(M45)
4.5
3
1-3/4"
1.75
44.450
5
-
M48
5
3
2"
2
50.800
4.5
-
螺距（P）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或牙谷间的距离。
   1、公制牙距直接以距离（毫米mm）标识;
2、对统一标准螺纹，直径小于1/4英寸的，以号数来标识
