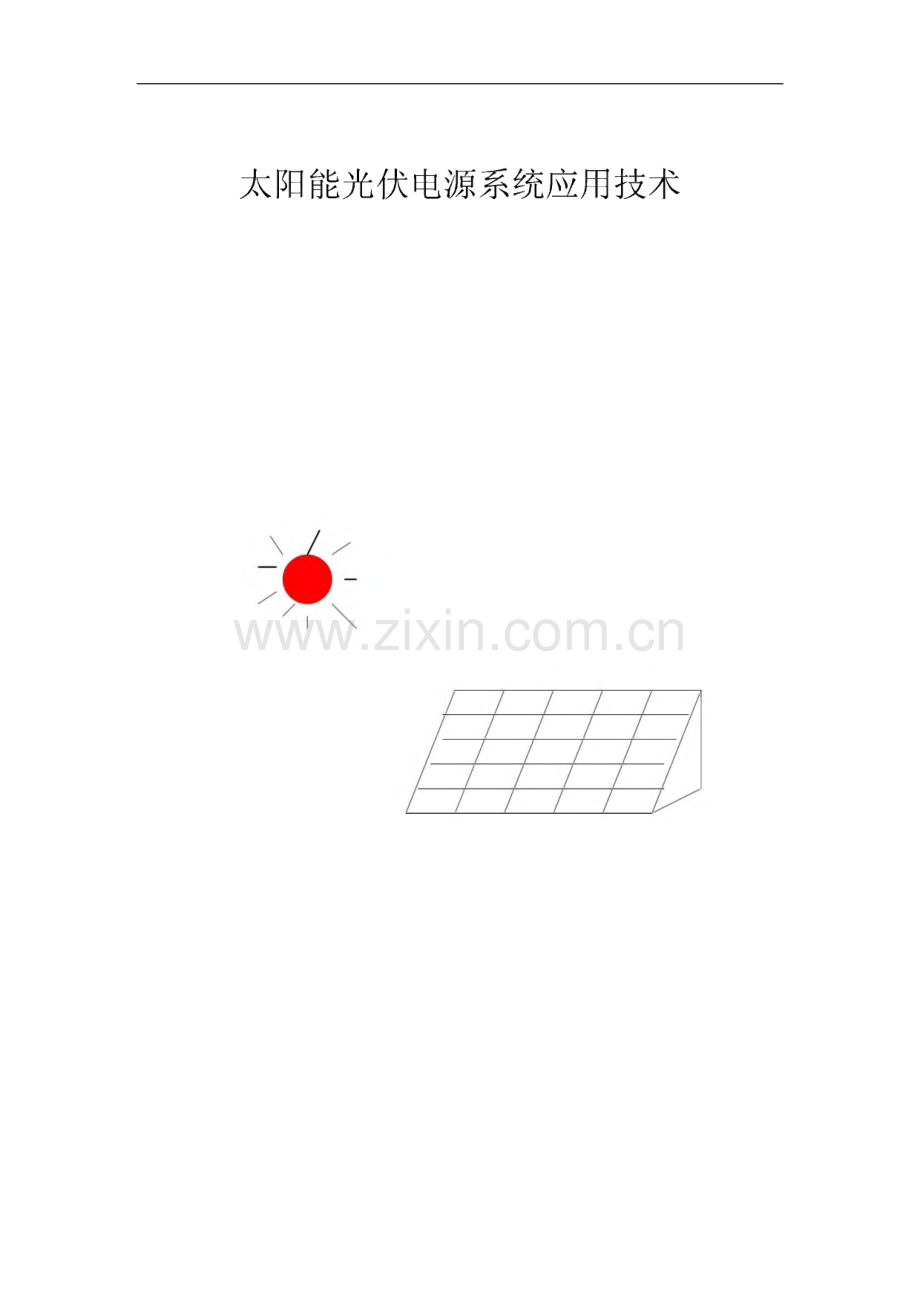

1、太阳能光伏电源系统应用技术目录一.绪论.31.我国的太阳能资源概况.32.太阳能的主要利用形式和光伏发电的运行方式.33.太阳能光伏技术的发展及前景.4二.太阳能光伏电源系统的原理及组成.41.太阳能电池方阵.62.充放电控制器.93.直流/交流逆变器.94.蓄电池组5.测量设备6.太阳能光伏电源系统的设计.10三.光伏电源充放电控制器.141.控制器的功能：.142.控制器的基本技术参数.143.控制器的分类：.154.控制器的基本电路和工作原理：.155.小型单路充放电控制器产品实例.错误！未定义书签。156.普通型柜式充放电控制器产品实例.177.智能型壁挂式充放电控制器产品实例.错误！
2、未定义书签。20四.直流一交流逆变器.201.逆变器的功能：.202.光伏发电系统对逆变器的技术要求.213.逆变器的分类和电路结构.234.逆变器的控制电路.265.逆变器功率器件的选择：.316.逆变器的主要技术性能指标.217.PWM方波逆变器产品实例.338.SPWM正弦波逆变器产品实例.错误！未定义书签。359.3kW可调度型并网逆变器.错误！未定义书签。38五.光伏电源系统数据采集器.351.数据采集器的主要技术指标.352.数据采集器的基本功能.363.数据采集器的硬件结构.364.数据采集器的操作.错误！未定义书签。43六.蓄电池组：.381.铅酸蓄电池的结构及工作原理.382
3、.铅酸蓄电池的工作原理.383.蓄电池的电压、容量和型号.394.电解液的配制.错误！未定义书签。485.蓄电池的安装.396.蓄电池的充电：.407.固定型铅酸蓄电池的管理和维护.411七.备用柴油发动机和交流充电设备.1.柴油发电机组.2.交流充电设备产品实例JKZH-60K-3cH整流充电柜2绪论在人类文明的历史长河中，人类不断地从自然界索取、探求适合生存和发 展所需的各种能源，能源的利用水平折射出人类文明的进步步伐。从原始社会开 始，由地球在长达50万年的历史中积累下来的化石矿物能源，即常规能源（煤、石油、天然气等）一直是人类所用能源的基础。但是常规能源的储量正随着人类 文明的高度发展
4、而迅速枯竭。从资源的角度看，地球的矿物能源储量是有限的，按目前消耗的速度计，石油还可供开采40年左右，天然气约60年，煤可望达 200年。全球能源消耗的年增长率约为2%,近35年来世界能源消费量已经翻 了一番。人们预计，到2025年全球能源消耗还将再增加一倍。这些都提醒人们 注意到必须开发新的能源。常规能源的大量利用对人类生存环境也有着日趋严重的破坏作用。到20 世纪末人们开始意识到：由于每年燃烧常规能源所产生的CO2排放量约210亿 吨左右，已经使地球严重污染，而且目前CO2的年排放量还在呈上升趋势。CO2 造成了地球的温室效应，使全球气候变暖。经过较为准确的推算，如果全球变暖 1.5-4.
5、5,最严重的后果是海平面将上升25145cm,沿海低洼地区将被淹 没，这将严重影响到许多国家的经济、社会和政治结构。此外，大量燃烧矿物燃 料，会在大范围内形成酸雨，将严重损害森林和农田，目前全球已有数以千计的 湖泊酸性度不断提高，并已接近鱼类无法生存的地步；酸雨还损坏石造建筑、破 坏古迹、腐蚀金属结构，甚至进入饮用水源，释放出潜在的毒性金属（如镉、铅、汞、锌、铜等），威胁人类健康。因此，人类文明的高度发展与生存环境的极度 恶化，形成了强烈的反差。针对以上情况开发和使用新能源（可再生能源和无污染绿色能源）已是人类 目前迫切需要解决的重要问题。虽然目前人类可利用的新能源，如太阳能、风能、地热能、水
6、能、海洋能等能源形式都是可以满足要求的。但从能源的稳定性、可 持久性、数量、设备成本、利用条件等诸多因素考虑，太阳能将成为最为理想的 可再生能源和无污染能源。1.我国的太阳能资源概况：我国幅员广大，有着十分丰富的太阳能资源。据估算，我国陆地表面每年接 受的太阳辐射能约为50 x1018kJ,全国各地太阳年辐射总量达335-837 kJ/cm2 七，中值为586kj/cm2七。从全国太阳年辐射总量的分布来看，西藏、青海、新疆、内蒙古南部、山西、陕西北部、河北、山东、辽宁、吉林西部、云南中部 和西南部、广东东南部，福建东南部、海南岛东部和西部以及台湾省的西南部等 广大地区的太阳辐射总量很大。尤其是
7、青藏高原地区最大，那里平均海拔高度在 4000m以上，大气层薄而清洁，透明度好，纬度低，日照时间长。例如被人们 称为“日光城”的拉萨市，1961年至1970年的平均值，年平均日照时间为 3005.7 h,相对日照为68%,年平均晴天为108.5天，阴天为98.8天，年 平均云量为4.8,太阳总辐射为816kJ/cm2-a,比全国其它省区和同纬度的 地区都高。全国以四川和贵州两省的太阳年辐射总量最小，其中尤以四川盆地为 最，那里雨多、雾多，晴天较少。例如素有“雾都”之称的成都市，年平均日照 时数仅为1152.2h,相对日照为26%,年平均晴天为24.7天，阴天达244.6 3天，年平均云量高达8
8、.40其它地区的太阳年辐射总量居中。我国太阳能资源分布的主要特点有：太阳能的高值中心和低值中心都处在北 纬22。-35。这一带，青藏高原是高值中心，四川盆地是低值中心；太阳年辐射 总量，西部地区高于东部地区，而月.除西藏和新疆两个自治区外，基本上是南 部低于北部t由于南方多数地区云雾雨多，在北纬30。一 40。地区，太阳能的 分布情况与一般的太阳能随纬度而变化的规律相反，太阳能不是随着纬度的增加 而减少，而是随着纬度的增加而增长。2.太阳能的主要利用形式和光伏发电的运行方式：太阳能电池发电与火力、水力、柴油发电比较具有许多优点，如安全可靠、无噪声、无污染，能量随处可得、不受地域限制、无需消耗燃
9、料、无机械转动部 件、故障率低、维护简便、可以无人值守、建站周期短、规模大小随意、无需架 设输电线路、可以方便地与建筑物相结合等，因此，无论从近期还是远期，无论 从能源环境的角度还是从边远地区和特殊应用领域需求的角度来考虑，太阳能电 池发电都极具吸引力。目前，太阳能电池发电系统大规模应用的唯一障碍是其成 本高，预计到21世纪中叶，太阳能电池发电的成本将会下降到同常规能源发电 相当。届时，太阳能电池发电将成为人类电力的重要来源之一。目前太阳能的利用形式主要有光热利用、光伏发电利用和光化学转换三种形 式。光热利用具有低成本，方便，利用效率较高等优点，但不利于能量的传输，一般只能就地使用，而且输出能
10、量形式不具备通用性。光化学转换在自然界中以 光合作用的形式普遍存在，但目前人类还不能很好地利用。光伏发电利用以电能 作为最终表现形式，具有传输极其方便的特点，在通用性、可存储性等方面具有 前两者无法替代的优势。且由于太阳能电池的原料一硅的储量十分丰富、太阳电 池转换效率的不断提高、生产成本的不断下降，都促使太阳能光伏发电在能源、环境和人类社会未来发展中占据重要地位。由于太阳光资源具有分散性，而且随处可得，太阳能电池发电系统特别适 合于作为独立的电源使用，例如边远地区的村庄及户用供电系统、太阳能电池照 明系统，太阳能电池水泵系统以及大部分的通信电源系统等都属此类。太阳能电 池发电系统还可以同其它
11、发电系统组成联合供电系统，如“风一光互补系统”、“风一光一柴一蓄互补系统”等。由于风力发电系统成本低，又由于风能和太阳 能资源具有互补性，互补发电系统可以大大提高供电的稳定性，其价格比起独立 太阳能电池发电系统至少可减少1/3。除此之外，太阳能电池发电系统还可以与 电网相联构成并网发电系统。并网系统是将太阳能电池发出的直流电通过并网逆 变器直接馈入电网，从何可以大大减少蓄电池的存储容量。并网发电系统可分为“可调度式并网系统”和“不可调度式并网系统”。“不可调度式并网系统”中不 带储能系统，馈入电网的电力完全取决于日照的情况；”可调度式并网系统”带 有储能系统，可根据需要随时将太阳能电池发电系统
12、并入或退出电网。实践证明，并网电站可以对电网调峰、提高电网末端的电压稳定性、改善电网的功率因数和 消除电网杂波均能发挥有效作用，很有应用前景。3.家用太阳能光伏发电的现状及发展前景目前.，家用太阳能光伏发电系统现阶段主要是用于无电、缺电的人口通电。中国 4的西部地区，包括西藏、贵州、甘肃、内蒙古、青海、新疆和四川，中国的大部 分有人居住海岛离海岸线约15-100KM,主要分布在浙江、福建和广东省，还有 一部分分布在山东和辽宁，其余的则在海南、中国台湾和广西。目前，有些岛屿 使用柴油发电，但由于很高的运输费用，电价很高，且供应时间很短。一些地方 则仍然使用蜡烛和煤油灯来照明，有些则用电池，无电、
13、缺电在很大程度上制约 了当地经济发展。另一方面，中国这些西部省份和沿海岛屿有着极丰富的太阳能 资源，它们中大部分完全可以利用既环保又经济的可再生能源来解决其用电问 题。至2005年底，已有大约75万套家用太阳能光伏发电系统进入用户家庭。在这 些用户之中，大多数都是牧区的牧民家庭，这些家庭的通电水平还比较低，一般 只能满足基本的照明需要。除此以外，还有林区和农区的农户和养蜂户以及无电 的公路道班、学校，商店等小单位以在使用家用太阳能光伏发电系统，还有一些 缺电地区的城镇居民，也成为家用太阳能光伏发电系统的用户。如果这些家用太 阳能光伏发电系统的保有量按800计，加上国家光明工程和送电到乡工程的光
14、 伏电站，中国目前至少有100万户家庭主要依靠光伏发电系统解决基本的生活 照明用电。到2005年底，中国的光伏发电市场累计安装量达到7 0MW,其中约43%为农 村电力建设方面的应用，而全国大约还有300万无电户，估计其中至少还有150 万户需要在今后的十年内采用光伏或风光互补发电系统来解决。由于居住条件的 限制，他们中的大多数只能采用分散的供电方式，即采用家用太阳能光伏发电系 统。而许多已经用上光伏系统的用户也将升级换代，提高用电水平。因此，中国 的光伏市场潜力仍然很大。在人口稠密的都市中，光伏发电系统也正起着越来越重要的作用。2006年，上 海市IO万个太阳能屋顶计划町行性调研完成初稿。根
15、据计划，未来上海10 万个屋顶有望安装太阳能发电系统，每年至少发电4.3亿度。对于处在电荒中 的上海，这当然是好消息。中国缺能，我们不能辜负头顶的大好阳光。”这是上 海市10万个太阳能屋顶计划的主持者，上海交通大学太阳能研究所所长崔客 强教授的呼吁。面对迫在眉睫的能源危机，太阳能因其清洁、高效和永不衰竭的 特点受到了世界各国能源专家的青睐，并被业内人士称为“黄金电”。没有油田 煤矿的上海拥有两亿平方米的屋顶，每天只要有阳光，每个屋顶将会是一个小型 的绿色发电厂，把上海的大小屋顶、建筑立面联合起来，可建成一座巨型“发电 厂”。以上海现有两亿平方米平屋顶的1.5%,即十万个屋顶（约300万平方米）
16、,为其安装“太阳能并网屋顶光伏发电系统”，每年至少能发电4.3亿度，这将 很大缓解上海的用电紧张。光是一种清洁、可再生能源，并且太阳能资源在我国 广泛分布。由于我国是一个能源消耗大国，并且人口分布极不合理，因此发展太 阳能光伏发电系统对于我国的可持续发展、保持能源供给的独立性和安全性，以 及分散人口地区居民用电具有重要意义。对能源的需求，对新技术的追求以及人 们不断提高的物质文化的需要，都将促使太阳能光伏技术成为2I世纪的关键技 术，而家用太阳能光伏发电系统也必会走进千家万户。二.太阳能光伏电源系统的原理及组成太阳能电池发电系统是利用以光生伏打效应原理制成的太阳能电池将太阳 辐射能直接转换成电
17、能的发电系统。它由太阳能电池方阵、控制器、蓄电池组、5直流/交流逆变器等部分组成，其系统组成如图11所示。图11太阳能电池发电系统示意图1.太阳能电池方阵：太阳能电池单体是光电转换的最小单元，尺寸一般为4cm2到100cm2不等。太阳能电池单体的工作电压约为0.5V,工作电流约为2025mA/cm2,一般不能 单独作为电源使用。将太阳能电池单体进行串并联封装后，就成为太阳能电池组 件，其功率一般为几瓦至几十瓦，是可以单独作为电源使用的最小单元。太阳能 电池组件再经过串并联组合安装在支架上，就构成了太阳能电池方阵，可以满足 负载所要求的输出功率(见图12)。(1)硅太阳能电池单体常用的太阳能电池
18、主要是硅太阳能电池。晶体硅太阳能电池由一个晶体硅片 组成，在晶体硅片的上表面紧密排列着金属栅线，下表面是金属层。硅片本身是 P型硅，表面扩散层是N区，在这两个区的连接处就是所谓的PN结。PN结形 成一个电场。太阳能电池的顶部被一层抗反射膜所覆盖，以便减少太阳能的反射 损失。太阳能电池的工作原理如下：光是由光子组成，而光子是包含有一定能量的微粒，能量的大小由光的波长 决定，光被晶体硅吸收后，在PN结中产生一对对正负电荷，由于在PN结 区域的正负电荷被分离，因而可以产生一个外电流场，电流从晶体硅片电池 的底端经过负载流至电池的顶端。这就是“光生伏打效应”。单体组件方阵6图12太阳能电池单体、组件和
19、方阵将一个负载连接在太阳能电池的上下两表面间时，将有电流流过该负载，于是太阳能电池就产生了电流；太阳能电池吸收的光子越多，产生的电流也就越 大。光子的能量由波长决定，低于基能能量的光子不能产生自由电子，一个高于 基能能量的光子将仅产生一个自由电子，多余的能量将使电池发热，伴随电能损 失的影响将使太阳能电池的效率下降。(2)硅太阳能电池种类目前世界上有3种已经商品化的硅太阳能电池：单晶硅太阳能电池、多晶硅 太阳能电池和非晶硅太阳能电池。对于单晶硅太阳能电池，由于所使用的单晶硅 材料与半导体工业所使用的材料具有相同的品质，使单晶硅的使用成本比较昂 贵。多晶硅太阳能电池的晶体方向的无规则性，意味着正
20、负电荷对并不能全部被 PN结电场所分离，因为电荷对在晶体与晶体之间的边界上可能由于晶体的不规 则而损失，所以多晶硅太阳能电池的效率一般要比单晶硅太阳能电池低。多晶硅 太阳能电池用铸造的方法生产，所以它的成本比单晶硅太阳能电池低。非晶硅太 阳能电池属于薄膜电池，造价低廉，但光电转换效率比较低，稳定性也不如晶体 硅太阳能电池，目前多数用于弱光性电源，如手表、计算器等。一般产品化单晶硅太阳电池的光电转换效率为13 15%产品化多晶硅太阳电池的光电转换效率为11一一13%产品化非晶硅太阳电池的光电转换效率为5 8%(3)太阳能电池组件一个太阳能电池只能产生大约0.5V电压，远低于实际应用所需要的电压。
21、为了满足实际应用的需要，需把太阳能电池连接成组件。太阳能电池组件包含一 定数量的太阳能电池，这些太阳能电池通过导线连接。一个组件上，太阳能电池 的标准数量是36片(10cmX10cm),这意味着一个太阳能电池组件大约能产生 17 V的电压，正好能为一个额定电压为12V的蓄电池进行有效充电。通过导线连接的太阳能电池被密封成的物理单元被称为太阳能电池组件，具有一定的防腐、防风、防雹、防雨等的能力，广泛应用于各个领域和系统。当 应用领域需要较高的电压和电流而单个组件不能满足要求时，可把多个组件组成 太阳能电池方阵，以获得所需要的电压和电流。太阳能电池的可靠性在很大程度上取决于其防腐、防风、防雹、防雨
22、等的能力。其潜在的质量问题是边沿的密封以及组件背面的接线盒。这种组件的前面是玻璃板，背面是层合金薄片。合金薄片的主要功能是防 潮、防污。太阳能电池也是被镶嵌在一层聚合物中。在这种太阳能电池组件中，电池与接线盒之间可直接用导线连接。组件的电气特性主要是指电流一电压输出特性，也称为VI特性曲线，如 图13所示。V I特性曲线可根据图13所示的电路装置进行测量。V I特性曲线显示了通过太阳能电池组件传送的电流Im与电压Vm在特定的太阳 辐照度下的关系。如果太阳能电池组件电路短路即V=0,此时的电流称为短路 电流Isc；如果电路开路即1=0,此时的电压称为开路电压Vo c。太阳能电池组 件的输出功率等
23、于流经该组件的电流与电压的乘积，即P=Vxl。7I:电流V:电压Isc:短路电流Vo c:开路电压Im:最大工作电流Vm:最大工作电压图1-3太阳能电池的电流一电压特性曲线当太阳能电池组件的电压上升时，例如通过增加负载的电阻值或组件的电压 从零（短路条件下）开始增加时，组件的输出功率亦从。开始增加；当电压达到 一定值时，功率可达到最大，这时当阻值继续增加时，功率将跃过最大点，并逐 渐减少至零，即电压达到开路电压Vo c。太阳能电池的内阻呈现出强烈的非线性。在组件的输出功率达到最大点，称为最大功率点；该点所对应的电压，称为最大 功率点电压Vm（又称为最大工作电压）；该点所对应的电流，称为最大功率
24、点 电流Im（又称为最大工作电流）；该点的功率，称为最大功率Pm。随着太阳能电池温度的增加，开路电压减少，大约每升高1每片电池的 电压减少5mV,相当于在最大功率点的典型温度系数为-0.4%/。（3。也就是说，如果太阳能电池温度每升高FC,则最大功率减少0.4%。所以，太阳直射的夏 天，尽管太阳辐射量比较大，如果通风不好，导致太阳电池温升过高，也可能不 会输出很大功率。由于太阳能电池组件的输出功率取决于太阳辐照度、太阳能光谱的分布和太 阳能电池的温度，因此太阳能电池组件的测量在标准条件下（STC）进行，测量 条件被欧洲委员会定义为101号标准，其条件是：光谱辐照度 1000W/m2大气质量系数
25、 AM1.5太阳电池温度 25c在该条件下，太阳能电池组件所输出的最大功率被称为峰值功率，表示为 Wp（peakwat t）o在很多情况下，组件的峰值功率通常用太阳模拟仪测定并和国 际认证机构的标准化的太阳能电池进行比较。通过户外测量太阳能电池组件的峰值功率是很困难的，因为太阳能电池组件 所接受到的太阳光的实际光谱取决于大气条件及太阳的位置；此外，在测量的过 程中，太阳能电池的温度也是不断变化的。在户外测量的误差很容易达到10%或更大。如果太阳电池组件被其它物体（如鸟粪、树荫等）长时间遮挡时，被遮挡的太 阳能电池组件此时将会严重发热，这就是“热斑效应”。这种效应对太阳能电池 会造成很严重地破坏
26、作用。有光照的电池所产生的部分能量或所有的能量，都可 能被遮蔽的电池所消耗。为了防止太阳能电池由于热班效应而被破坏，需要在太 8阳能电池组件的正负极间并联一个旁通二极管，以避免光照组件所产生的能量被 遮蔽的组件所消耗。连接盒是一个很重要的元件：它保护电池与外界的交界面及各组件内部连接 的导线和其他系统元件。它包含一个接线盒和1只或2只旁通二极管。2.充放电控制器：充放电控制器是能自动防止蓄电池组过充电和过放电并具有简单测量功能 的电子设备。由于蓄电池组被过充电或过放电后将严重影响其性能和寿命，充放 电控制器在光伏系统中一般是必不可少的。充放电控制器，按照开关器件在电路 中的位置，可分为串联控制
27、型和分流控制型；按照控制方式，可分为普通开关控 制型（含单路和多路开关控制）和PWM脉宽调制控制型（含最大功率跟踪控制器）。开关器件，可以是继电器，也可以是MOSFET模块。但PWM脉宽调制控制器，只能用MOSFET模块作为开关器件。3.直流/交流逆变器：逆变器是将直流电变换成交流电的电子设备。由于太阳能电池和蓄电池发出 的是直流电，当负载是交流负载时，逆变器是不可缺少的。逆变器按运行方式，可分为独立运行逆变器和并网逆变器。独立运行逆变器用于独立运行的太阳能电 池发电系统，为独立负载供电。并网逆变器用于并网运行的太阳能电池发电系统，将发出的电能馈入电网。逆变器按输出波形，又可分为方波逆变器和正
28、弦波逆变 器。方波逆变器，电路简单，造价低，但谐波分量大，一般用于几百瓦以下和对 谐波要求不高的系统。正弦波逆变器，成本高，但可以适用于各种负载。从长远 看，SPWM脉宽调制正弦波逆变器将成为发展的主流。4.蓄电池组：其作用是储存太阳能电池方阵受光照时所发出的电能并可随时向负载供 电。太阳能电池发电系统对所用蓄电池组的基本要求是：（1）自放电率低；（2）使用寿命长；（3）深放电能力强；（4）充电效率高；（5）少维护或免维护；（6）工作 温度范围宽；（7）价格低廉。目前我国与太阳能电池发电系统配套使用的蓄电池主要是铅酸蓄电池和镉 银蓄电池。配套200Ah以上的铅酸蓄电池，一般选用固定式或工业密封
29、免维护 铅酸蓄电池；配套200Ah以下的铅酸蓄电池，一般选用小型密封免维护铅酸蓄 电池。5.测量设备：对于小型太阳能电池发电系统，只要求进行简单的测量，如蓄电池电压和充 放电电流，测量所用的电压和电流表一般装在控制器面板上。对于太阳能通信电 源系统、阴极保护系统等工业电源系统和大型太阳能发电站，往往要求对更多的 参数进行测量，如太阳能辐射量、环境温度、充放电电量等，有时甚至要求具有 远程数据传输、数据打印和遥控功能，这时要求为太阳能电池发电系统应配备智 9能化的“数据采集系统”和“微机监控系统”。6.太阳能光伏电源系统的设计：太阳能光伏电源系统的设计分为软件设计和硬件设计，且软件设计先于硬件
30、设计。软件设计包括：负载用电量的计算，太阳能电池方阵面辐射量的计算，太 阳能电池、蓄电池用量的计算和二者之间相互匹配的优化设计，太阳能电池方阵 安装倾角的计算，系统运行情况的预测和系统经济效益的分析等。硬件设计包括:负载的选型及必要的设计，太阳能电池和蓄电池的选型，太阳能电池支架的设计,逆变器的选型和设计，以及控制、测量系统的选型和设计。对于大型太阳能电池 发电系统，还要有方阵场的设计、防雷接地的设计、配电系统的设计以及辅助或 备用电源的选型和设计。软件设计由于牵涉到复杂的辐射量、安装倾角以及系统 优化的设计计算，一般是由计算机来完成；在要求不太严格的情况下，也可以采 取估算的办法。太阳能辐射
31、原理：太阳电池发电的全部能量来自于太阳，也就是说，太阳电池方阵面上所获 得的辐射量决定了它的发电量。太阳电池方阵面上所获得辐射量的多少与很多 因素有关：当地的纬度，海拔，大气的污染程度或透明程度，一年当中四季的 变化，一天当中时间的变化，到达地面的太阳辐射直、散分量的比例，地表面 的反射系数，太阳电池方阵的运行方式或固定方阵的倾角变化以及太阳电池方 阵表面的清洁程度等。要想较为准确地推算出太阳电池方阵面上所获得的辐射 量，必须对太阳辐射的基本概念有所了解。太阳辐射的基本定律太阳辐射的直散分离原理、布格一朗伯定律和余弦定律是我们所要了解的三 条最基本的定律。直散分离原理：大地表面（即水平面）和方
32、阵面（即倾斜面）上所接收到的辐射量均符合直 散分离原理，只不过大地表面所接收到的辐射量没有地面反射分量，而太阳电池 方阵面上所接收到的辐射量包括地面反射分量：Qp=Sp+Dp Qt=St+Dt+RtQp:水平面总辐射Sp:水平面直接辐射Dp:水平面散射辐射Qt：倾斜面总辐射10St：倾斜面直接辐射D1倾斜面地面反射布格朗伯定律：Sd=S0FmSo：太阳常数1350W/m2Sd：直接辐射强度F:大气透明度m:大气质量 m=1/Sina x P/Poa：太阳高度角Po:标准大气压Sina=Sin（|）Sin8+Co s（|）Co s 3co s35:太阳赤纬角8=23.5Sin（360*（284+
33、N）/365）机当地纬度（0 90）co：时角（地球自转一周360度，24小时）15度/小时 或 4分钟/度余弦定律：SpJ=Sd SinaSt=SDJCOSeDT5=Dp5（1+CosZ）/2R/=Qp，（1CosZ）/2Qt St+Dt+Rt 太阳电池发电系统的设计（以某高山气象站为例）:当地气象地理条件：由当地气象部门提供前10年的平均数据。纬度：北纬30-45度经度：东经90-120度海拔：1000-4000 米最长阴雨天：3天水平面全年总辐射量为：165千卡/厘米2。太阳电池方阵面上的总辐射为180千卡/厘米20负载情况11编号负载名称负载功率（瓦）每日工作时间（小时）每日耗电（瓦时
34、）1遥测仪（自动站）AC30W247202微机、打印机AC330W619803照明AC80W54004通信设备AC100W1212005合计540W4300电源系统容量设计步骤：太阳电池组件的选型：太阳电池选用秦皇岛华美光伏电源系统有限公司的组件 型号为:33D1312X310开路电压：21V短路电流：2.4A峰值电压：17 V峰值电流：2.235A峰值功率：38 Wp 计算等效的峰值日照时数：全年峰值日照时数为:180000X0.0116=2088小时0.0116为将辐射量（卡/c*换算成峰值日照时数的换算系数：峰值日照定义：100毫瓦/cm2=0.1瓦/cm21卡=4.18焦耳=4.18瓦
35、秒 1小时=3600秒则：1卡/嫡=4.18瓦秒/卡/（3600秒/小时X0.1瓦/cnR.0116小时cM/卡 于是：180000卡/cM年X0.0116小时cM/卡二2088小时/年平均每日峰值日照时数为：2088+365=5.7 2小时/日根据系统工作电压等级确定太阳电池组件的串联数：系统工作电压一般选择原则:户用系统为12VDC或24VDC；通信系统为48VDC；电力系统为H0VDC；大型电站为220VDC%或更高。每块标准组件峰值电压为17 V,设计为对12V蓄电池充电，4块组件串联对48V 蓄电池充电，因此，所需太阳电池的串联数为4块。计算每日负载耗电量为：4300Wh:48V=8
36、9.6Ah计算所需太阳电池的总充电电流为：89.6AhXl.02/（5.7 2hX0.9X0.8）=22.19A其中：0.9:蓄电池的充电效率0.8:逆变器效率L 02:20年内太阳电池衰降，方阵组合损失，尘埃遮挡等综合系数。计算所需太阳电池的并联数为：22.19A:2.235A/块=10 块12计算所需太阳电池的总功率为：（10X4）块X38峰瓦/块=1520峰瓦计算所需蓄电池容量：蓄电池选用江苏双登全密封阀控式工业用铅酸蓄电池89.6Ah/天X3天（连续阴雨天数）4-0.68=400Ah0.68:蓄电池放电深度。选用GFM-400型蓄电池（10小时放电率的额定容量为400安时）24只（48
37、V）。上面的计算可以由设计软件在几分钟之内完成，下面给出一个计算实例：深圳中兴通信工程太阳能系统容量计算（负荷容量：1000瓦,站址:苏丹）序号项目单位数量备注1年水平面总辐射量Cal/cm21800002年太阳电池板倾斜面总辐 射量Cal/cm2207 0003年1000峰瓦太阳电池发 电量KWh2401（总辐射量*0.0116）4日1000峰瓦太阳电池发 电量WpHr6.58（年发也量/365天）5系统电压（DC）V48根据电路系统要求决定系统 电压大小6组件峰值电压V17.5根据组件具体情况填写电压 大小7组件峰值电流A2根据组件具体情况填写电流 大小8组件峰值功率Wp38根据组件具体情
38、况填写Wp大 小9组件串联个4视系统电压大小决定串联个 数10负荷容量w100011负荷平均每天工作时间小时2412日负荷消耗Wh电量Wh24000（负荷容量W*负荷日工作时 间）13逆变器效率%1无逆变器14日负荷消耗Ah电量Ah500.0日负荷消费电量W/系统电压/逆变效率15需要太阳电池的电流量A99.7 5日负荷Ah/日WpHr/充电效率*PV综合损失率16需要太阳电池组件的并联 数个50需要太阳电池的电流量/组件 峰值电流17需要太阳电池组件功率Wp7 58118蓄电池电压V4819最长阴雨天天数320蓄电池放电深度%0.821需要的蓄电池容量Ah187 51322选定蓄电池容量Ah
39、200048V/2000Ah23选定蓄电池容量Wh9600024系统蓄电池单价元/Wh1.225系统蓄电池价格元11520026系统太阳电池单价元/Wp45含支架27系统太阳电池费用元34116128控制器价格兀20000输入12路每路2OA,输出2路每路20A29逆变器价格元30其他兀31合计元47636132三.光伏电源充放电控制器:1.控制器的功能：(1)高压(HVD)断开和恢复功能：控制器应具有输入高压断开和恢复连 接的功能。(2)欠压(LVG)告警和恢复功能：当蓄电池电压降到欠压告警点时，控制 器应能自动发出声光告警信号。(3)低压(LVD)断开和恢复功能：这种功能可防止蓄电池过放电
40、。通过一 种继电器或电子开关连结负载，可在某给定低压点自动切断负载。当电压升到 安全运行范围时，负载将自动重新接入或要求手动重新接入。有时，采用低压 报警代替自动切断。(4)保护功能：防止任何负载短路的电路保护。防止充电控制器内部短路的电路保护。防止夜间蓄电池通过太阳电池组件反向放电保护。防止负载、太阳电池组件或蓄电池极性反接的电路保护。在多雷区防止由于雷击引起的击穿保护。(5)温度补偿功能：当蓄电池温度低于2 5c时，蓄电池应要求较高的充电 电压，以便完成充电过程。相反，高于该温度蓄电池要求充电电压较低。通常铅酸蓄电池的温度补赏系数为一5mv/o C/CELL。2.控制器的基本技术参数：(1
41、)太阳电池输入路数：1一 一12路(2)最大充电电流：(3)最大放电电流：14(4)控制器最大自身耗电不得超过其额定充电电流的1%(5)通过控制器的电压降不得超过系统额定电压的5%(6)输入输出开关器件：继电器或MOSFET模块(7)箱体结构：台式、壁挂式、柜式(8)工作温度范围：一159+55(9)环境湿度：90%3.控制器的分类：光伏充电控制器基本上可分为五种类型：并联型、串联型、脉宽调制型、智能型和最大功率跟踪型。(1)并联型控制器：当蓄电池充满时，利用电子部件把光伏阵列的输出分流 到内部并联电阻器或功率模块上去，然后以热的形式消耗掉。因为这种方式消 耗热能，所以一般用于小型、低功率系统
42、，例如电压在1 2伏、2 0安以内的 系统。这类控制器很可靠，没有如继电器之类的机械部件。(2)串联型控制器：利用机械继电器控制充电过程，并在夜间切断光伏阵列。它一般用于较高功率系统，继电器的容量决定充电控制器的功率等级。比较容 易制造连续通电电流在4 5安以上的串联控制器。(3)脉宽调制型控制器：它以PWM脉冲方式开关光伏阵列的输入。当蓄电池趋 向充满时，脉冲的频率和时间缩短。按照美国桑地亚国家实验室的研究，这种 充电过程形成较完整的充电状态，它能增加光伏系统中蓄电池的总循环寿命。(4)智能型控制器：采用带CPU的单片机(如In t el公司的MCS51系列或 Micro chip公司PIC
43、系列)对光伏电源系统的运行参数进行高速实时采集，并按 照一定的控制规律由软件程序对单路或多路光伏阵列进行切离/接通控制。对 中、大型光伏电源系统，还可通过单片机的RS232接口配合MODEM调制解调器进 行远距离控制。(5)最大功率跟踪型控制器：将太阳电池的电压U和电流I检测后相乘得到功率P,然后判断太阳电池此时的输出功率是否达到最大，若不在最大功率点 运行，则调整脉宽，调制输出占空比D,改变充电电流，再次进行实时采样，并作出是否改变占空比的判断，通过这样寻优过程可保证太阳电池始终运行在 最大功率点，以充分利用太阳电池方阵的输出能量。同时采用PWM调制方式，使充电电流成为脉冲电流，以减少蓄电池
44、的极化，提高充电效率。4.控制器的基本电路和工作原理：单路并联型充放电控制器:D11-T-T-T+阳池阵 太电方开关器件Hu dnj 1 图3.2 全桥式逆变器电路原理框图J图3.3 高频升压式逆变器电路原理框图图3.3为高频升压电路，由于推挽电路和全桥电路的输出都必须加升压变压 器，而工频升压变压器体积大，效率低，价格也较贵，随着电力电子技术和微电 子技术的发展，采用高频升压变换技术实现逆变，可实现高功率密度逆变。这种 逆变电路的前级升压电路采用推挽结构（Tl、T2）,但工作频率均在2 0 KH z 25以上，升压变压器Bl采用高频磁芯材料，因而体积小、重量轻，高频逆变后经过 高频变压器变成
45、高频交流电，又经高频整流滤波电路得到高压直流电（一般均在 250 V以上），再通过工频全桥逆变电路（T3、T4、T5、T6）实现逆变。采用该电 路结构，使逆变电路功率密度大大提高，逆变器的空载损耗也相应降低，效率得 到提高。该电路的缺点是电路复杂，可靠性比上述两种电路偏低。5.逆变器的波形产生电路：方波输出的逆变器波形产生电路：方波输出的逆变器目前多采用如SG3525A、TL494等专用脉宽调制集成电路来 产生占空比可变的PWM脉宽调制波形，并采用功率场效应管作为开关功率元件。由于SG3525具有直接驱功率场效应管的能力，并具有内部基准源和运算放大器和 欠压保护功能，因此其控制性能更好。SG3
46、525A双端输出式SPWM脉宽调制器专用芯片：参考 电压参考 调压器欠压 锁定关闭 5K接内部电路振荡器输出SG3525脉宽调制器专用芯片 功能框图振荡器及可调的死区时间：振荡器的时标电容Ct单独设有放电电路，电容Ct通过外接电阻Rd至引脚7,改变Rd就可以改变Ct的放电时间，也改变了死区时间Td o振荡器的振荡频率由下式确定：慢启动电路：C7 x(0.7 KZ+3尺)26慢启动电路是由外接电容Cm,并由内部50uA恒流源充电达到50%输出占 空比的时间是：输出限流和关断保护电路：Tm=-r x Cm50 x10-6SG3525A的10脚为关闭保护端。当10脚电位V10=0时，芯片正常工作;当
47、V10 0.7 vHt,芯片将进行限流操作；当V10 1.4v时，将关断输出。图腾柱式输出级：当Vc（13脚）和Vi（15脚）接+12 15V时，可使输出更快 地关断，用以驱动功率MOSFETo在状态转换过程中，由于晶体管存在开 闭滞后，使流出和吸收间出现重叠导通，在重叠处产生一个电流尖脉冲，其 持续时间一般不会超过100nso为此应在Vc（13脚）和地之间接一个0.1uf 的电容将它滤掉。SG3525A推荐工作条件:电源电压（16脚）：集电极电压（13脚）：吸收/流出负载电流：参考负载电流：振荡器频率范围：振荡器定时电阻：振荡器定时电容：死区时间电阻范围：TL494集成脉宽调制器8-35 v
48、4.5-35 v0-100 ma0-20 ma100HZ-400KHZ 2-150 KQ 0.001-0.1 UF 0-500。区间制 死时控-同相入反相入0-反馈反相入同相入 GND Ref+5VTL494 PWM脉宽调制控制器内部结构框图27正弦波逆变器的波形产生：正弦波输出的逆变器，其控制电路可采用微处理器控制，如INTEL公司生产 的80cl 96MC、Micro chip公司生产的PIC16c73等，这些单片机均具有多路PWM发生 PWM正弦波脉宽调制技术：SPWM的控制策略：迄今为止，已有多种不同的SPWM控制策略被提出，如自然采样法、规则采样法、调制法、滞环电流控制法和指定次谐波
49、消除法等。一般说来，模拟电路大多采用自然采样法，即将正弦参考波与三角载波接在 一比较器的两个输入端，比较器的输出即为产生的SPWM信号。信号的开关时 刻由两波形的交点确定。用此种方法可方便地产生高频SPWM信号，其优点是 信号精确，电路简单缺点是脉冲稳定性差，抗干扰能力差。用微机软件实时产生SPWM信号是一种既方便又经济可靠的方法，它的稳定性 及抗干扰能力均明显优于相应模拟控制电路。此外用微机软件可以方便地实现具 有多种优良性能，而用模拟电路很难实现的复杂的SPWM控制策略。目前使用 微机产生SPWM信号最常用的控制策略是“规则采样法”。与“自然采样法”相比，规则采样法用电平按正弦规律变化的阶
50、梯波代替了正弦波作为参考信号。这种改进大大减轻了计算PWM脉宽的工作量，使通过实时运算产生PWM波成 为可能。现在很多系统均采用规则采样法，通过查表或查表与运算相结合，实时 产生需要的PWM脉冲。由于受微机字长、运算速度等因素的影响，目前用微机产生PWM调制信号 大多只能应用于控制精度不高、载波频率较低的场合。在高载波频率下产生PWM 信号，计算机就显得力不从心。如目前在软开关逆变器中开关频率一般均在 20KHZ以上，这时PWM信号的载波周期小于50us,而在一个载波周期内PWM 脉冲又分为三个间隔，这样每一个间隔就显得非常短。采用目前广泛应用的51 或98系列单片机，执行一条指令的最短时间为
