《动态直流电路半定量分析》学案
湖北省潜江中学 周厚军

1．如图所示电路，电源内阻不可忽略,开关S闭合，在变阻器
R0的滑动端向下滑动的过程，
A．电压表与电流表的示数都减小
B．电压表与电流表的示数都增大
C．电压表的示数增大，电流表的示数减小
D．电压表的示数减小，电流表的示数增大
2．如图所示，E为内阻不能忽略的电池,R1、R2、R3为定值电阻，S0、S为开关，与分别为电压表和电流表，初始时S0与S均闭合，现将S断开，则
A．的读数变大，的读数变小
B．的读数变大，的读数变大
C．的读数变小，的读数变小
D．的读数变小，的读数变大

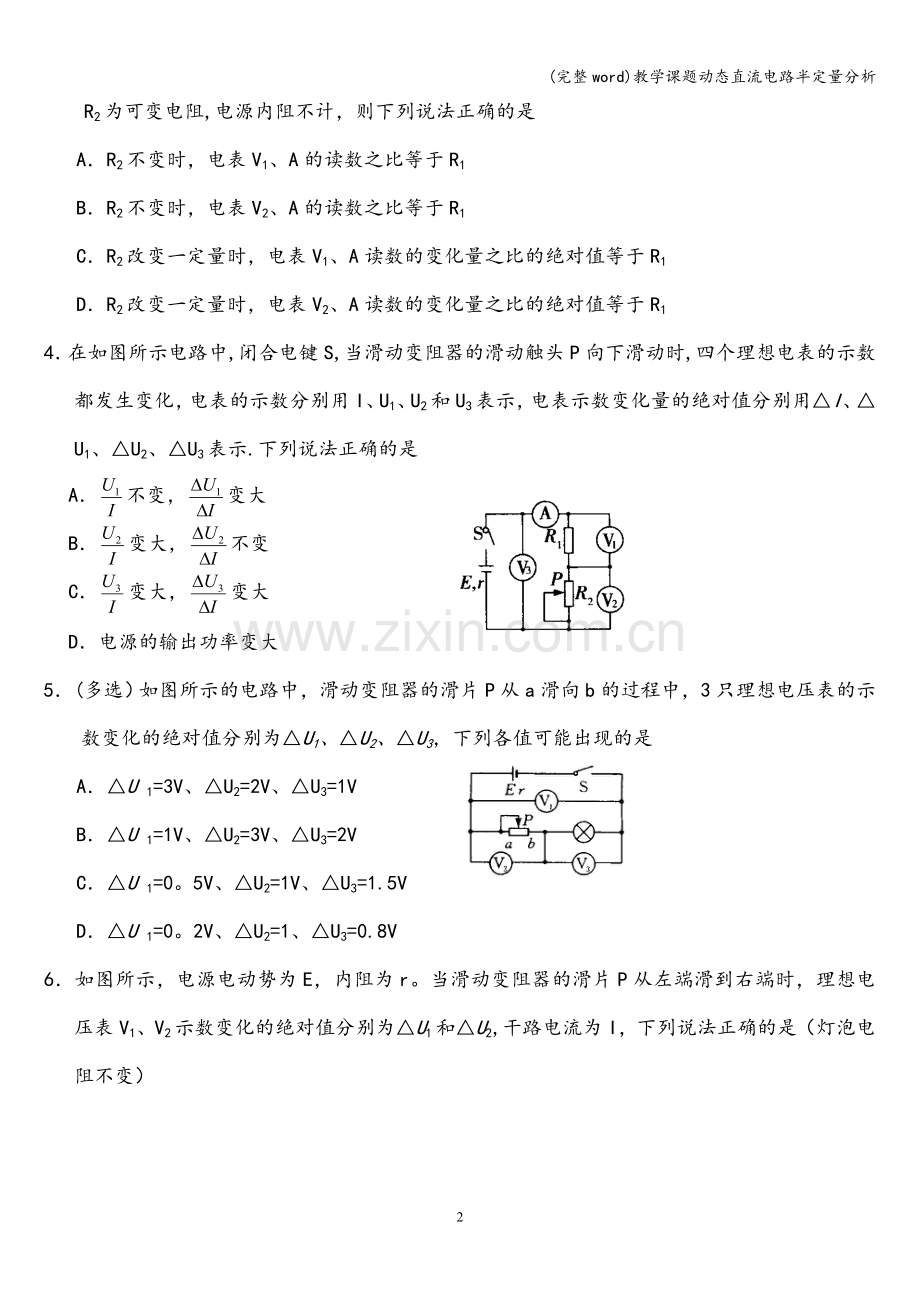

3．（多选)如图所示的电路中,所有电表均为理想电表，R1为定值电阻，

R2为可变电阻,电源内阻不计，则下列说法正确的是
A．R2不变时，电表V1、A的读数之比等于R1
B．R2不变时，电表V2、A的读数之比等于R1
C．R2改变一定量时，电表V1、A读数的变化量之比的绝对值等于R1
D．R2改变一定量时，电表V2、A读数的变化量之比的绝对值等于R1
4．在如图所示电路中,闭合电键S,当滑动变阻器的滑动触头P向下滑动时,四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的绝对值分别用△I、△U1、△U2、△U3表示.下列说法正确的是
A．不变，变大
B．变大，不变
C．变大，变大
D．电源的输出功率变大
5．(多选）如图所示的电路中，滑动变阻器的滑片P从a滑向b的过程中，3只理想电压表的示数变化的绝对值分别为△U1、△U2、△U3，下列各值可能出现的是
A．△U 1=3V、△U2=2V、△U3=1V
B．△U 1=1V、△U2=3V、△U3=2V
C．△U 1=0。5V、△U2=1V、△U3=1.5V
D．△U 1=0。2V、△U2=1、△U3=0.8V
6．如图所示，电源电动势为E，内阻为r。当滑动变阻器的滑片P从左端滑到右端时，理想电压表V1、V2示数变化的绝对值分别为△U1和△U2,干路电流为I，下列说法正确的是（灯泡电阻不变）

A．小灯泡L1、L3变暗，L2变亮 B．△U1与△I的比值不变
C．△U1<△U2 D．△U1=△U2
7．（多选）如图所示，在滑动变阻器的滑片向左滑动的过程中，理想电压表、电流表的示数将发生变化，电压表V1、V2示数变化量的绝对值分别为△U1和△U2,已知电阻R大于电源内阻r，则
A．电流表A的示数增大
B．电压表V2的示数增大
C．电压表V1的示数增大
D．△U1大于△U2
8．如图所示的电路中，电压表都视为理想电表,电源内阻为r.闭合开关S，当把滑动变阻器R3的滑动触头P向b端移动时
A．电压表V1的示数变大，电压表V2的示数变小
B．电压表V1的示数变小,电压表V2的示数变大
C．电压表V1示数变化量大于电压表V2示数变化量
D．电压表V1示数变化量小于电压表V2示数变化量
9．（多选）如图,电路中定值电阻R大于电源内阻r。将滑动变阻
器滑片P向下滑动,理想电压表V1、V2、V3示数变化量的绝对值分别为△U1、△U2、△U3，理想电流表A示数变化量的绝对值为△I，则
A．A的示数增大 B．V2的示数增大
C．△U3 与△I 的比值大于r D．△U1大于△U2
10．如图所示电路中,电源内阻不能忽略。闭合开关S后，调节R的阻值，使电压表示数增大△U，在此过程中有
A．R2两端电压减小△U
B．通过R1的电流增大
C．通过R2的电流减小量大于
D．路端电压增大量为△U

11．（多选)如图所示电路中，电源内阻为r，R1、R3、R4均为定值电阻,电表均为理想电表。闭合开关S，将滑动变阻器R2的滑片向左滑动,电流表和电压表示数变化量的大小分别为△I、△U，下列结论正确的是
A．电流表示数变大,电压表示数变小
B．电阻R1被电流表短路
C．
D．

12．（多选）源内阻不可忽略，当滑动变阻器滑片处在某一位置时，电流表的读数I=0。5A，电压表V1的读数为U1=1 V，电压表V2的读数为U2=2 V。则左右任意移动滑动变阻器的滑片后，三个电表可能得到的读数是
A．I=2 A,U1=2 V，U2=0 V
B．I=2 A,U1=1.6 V，U2=3 V
C．I=0。3A,U1=0。9 V，U2=2.1 V
D．I=0。2 A，U1=0。8 V,U2=2。4V
