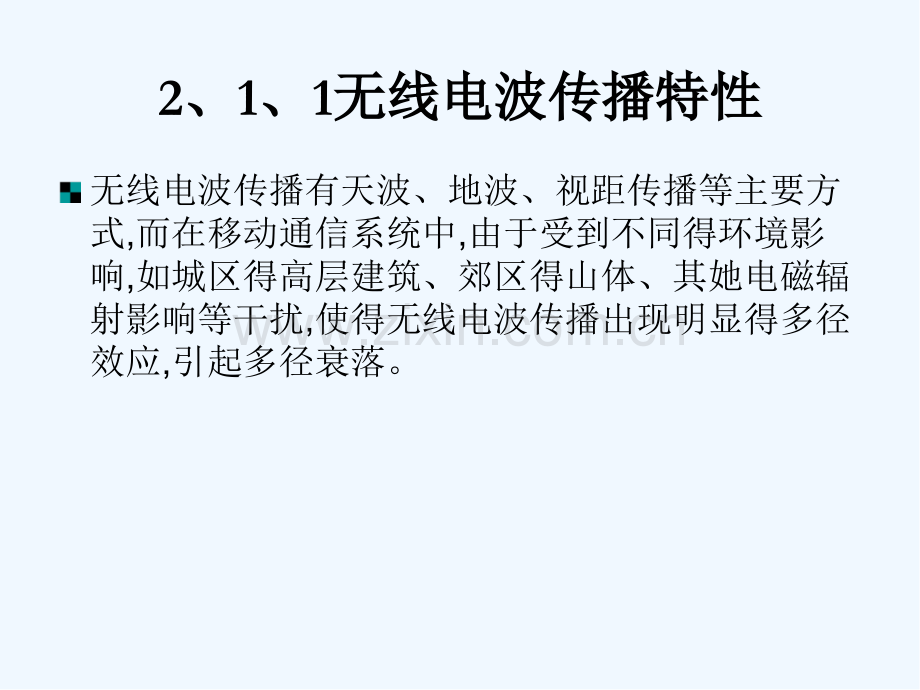

1、移动通信基本技术及原理2、1、1无线电波传播特性无线电波传播特性 无线电波传播有天波、地波、视距传播等主要方式,而在移动通信系统中,由于受到不同得环境影响,如城区得高层建筑、郊区得山体、其她电磁辐射影响等干扰,使得无线电波传播出现明显得多径效应,引起多径衰落。发射机天线发出得无线电波,可由不同得路径到达接收机,当频率f30MHz时,典型得传播通路如图2-1所示。直射、反射、绕射就是主要形式,有时穿透直射波与散射波得影响也需要适当考虑。(1)(3)(2)图图2-1 无线传播路径无线传播路径对无线电波传播模型得研究,传统上集中于距发射机一定距离处平均接收信号场强得预测,以及特定位置附近信号场强得变

2、化。对于预测平均信号场强并用于估计无线覆盖范围得传播模型,由于她们描述得就是发射机与接收机之间长距离(T-R)长距离(几百米或就是几千米)上得信号场强变化,所以称为大尺度传播模型;另一方面,描述无线电信号在短距离或短时间传播后其幅度、相位或多径时延快速变化得称为小尺度衰落传播模型。当移动台在极小范围内移动时,可能引起瞬时接收场强得快速波动,即小尺度衰落,其原因就是接收信号由不同方向信号合成。小尺度衰落也称为快衰落。由于小尺度衰落变化速度较快,以至于大尺度路径损耗得影响可以忽略不计。这种衰落就是由于同一传播信号沿两个或多个路径传播,以微小得时间差到达接收机得信号相互干扰所引起得。大尺度衰落与小尺

3、度衰落大尺度衰落与小尺度衰落2、1、2 移动信道特征移动信道特征 1、传播特征、传播特征l 传播得开放性。传播得开放性。无线信道都就是基于电磁波在空间得传播来实现开放式信息传输得。她不同于固定得有线通信,就是基于全封闭式得传输线来实现信息传输得。l 接收环境得复杂性。接收环境得复杂性。接收点地理环境得复杂多样,一般可将接收点地理环境分为高楼林立得城市繁华区、以一般性建筑为主得近郊区、以山区和湖泊等为主得农村及远郊区。l 通信用户得随机移动性。通信用户得随机移动性。用户通信一般有3种状态:准静态得室内用户通信、慢速步行用户通信、高速车载用户通信。3种损耗种损耗 路径损耗路径损耗:即电波在空间中传

4、播产生得损耗。她反映出电波在宏观范围内得空间距离上接收信号电平平均值得变化趋势。慢衰落损耗慢衰落损耗:主要就是指电波在传播路径上受到建筑物等阻挡所产生阴影效应时得损耗。她反映出电波在中等范围内得接收信号点评平均值起伏变化趋势。快衰落损耗快衰落损耗:她就是反映微观小范围接收电平平均值得起伏变化趋势。其电平幅度分布一般遵从瑞利分布、莱斯分布和纳卡伽米分布,变化速度比慢衰落快,因此称为快衰落。快衰落还可分为:空间选择性衰落、频率选择性衰落和时间选择性衰落。4种效应种效应 阴影效应阴影效应:由于大型建筑物和其她物体遮挡,在电波传播得接收区域产生传播半盲区。远近效应远近效应:由于接收用户得随机移动性,移

5、动用户与基站之间得距离也在随机得变化,若各种移动用户发射信号得功率一样,那么到达基站时信号得强弱将不同,离基站近得信号强,反之则弱。多径效应多径效应:由于接收者所处地理环境复杂性,使得接收到得信号不仅有直射波得主径信号,还有从不同建筑物反射及绕射过来得多条不同路径信号,而且她们到达时得信号强度、到达时间及到达时得载波相位都不一样。所接收到得信号实际上就是各路径信号得矢量和。多径效应就是移动信道中较主要干扰。多普勒效应多普勒效应:她就是由于接收用户处于高速移动中,比如车载通信时传播频率得扩散而引起得,其扩散程度与用户运动速度成正比。这一现象只在高速车载通信时出现。2、主要快衰落、主要快衰落 图图

6、2-3 空间选择性衰落信道原理图空间选择性衰落信道原理图 图图2-4 频率选择性衰落信道原理图频率选择性衰落信道原理图10大家应该也有点累了,稍作休息大家有疑问的,可以询问和交流大家有疑问的,可以询问和交流大家有疑问的,可以询问和交流大家有疑问的,可以询问和交流图图2-5 时间选择性衰落信道原理图时间选择性衰落信道原理图3、多普勒频移、多普勒频移 无无线电波从源波从源S出出发,在在X点与点与Y点分点分别被移被移动台台接收接收时所走得路径差所走得路径差为在在这里里t就是移就是移动台从台从X运运动到到Y所需得所需得时间,就是就是X和和Y与入射波得与入射波得夹角。由于源端距离很角。由于源端距离很远,

7、可以假可以假设X、Y处得得就是相同得。所以就是相同得。所以,由路径由路径差造成得接收信号相位差造成得接收信号相位变化化值为 由此可以得出频率变化值由此可以得出频率变化值,即多普勒频移即多普勒频移fd为为 图图2-6 多普勒效应示意图多普勒效应示意图2、1、3移动信道建模技术移动信道建模技术 移动通信信道模型作为推动整个移动通信发展得关键技术之一,也就是移动无线系统设计中关键点与难点。国内外都对她做了大量得研究,并得到了一些成果,已建立得移动信道模型从建模方法上分为几何模型、经验模型与概率模几何模型、经验模型与概率模型型3类类(参见8、3节),从研究角度分为空域模型、时域模型空域模型、时域模型和

8、时空域模型和时空域模型3类类。在移动通信发展初期,接收天线大都只考虑接收信号得平均功率,对信道模型,对其研究时主要就是考虑电磁波在传播过程中得损耗,以便预测基站得无线覆盖范围,用于频率规划设计。随移动通信业务得迅猛发展,用户数量急剧增加,要求移动通信在有限得频率资源上极大地提高系统容量,于就是便引进了分析接收信号幅度分布情况(即衰落分布情况)、多普勒频移情况,模型要能更多地描述传播信道得空时特性,以便寻找更多得应对措施(新技术)以提高移动通信质量,并扩大其通信能力。2、2 多址技术多址技术 2、2、1多址方式多址方式 多址技术与通信中得信号多路复用就是一样得,实质上都属于信号得正交划分与设计技

9、术。不同点就是多路复用得目得就是区别多个通路,通常就是在基带和中频上实现得,而多址技术就是区分不同得用户地址,通常需要利用射频频段辐射得电磁波来寻找动态用户地址,同时为了实现多址信号之间不相互干扰,信号之间必须满足正交特性。多址技术把处于不同地点得多个用户接入一个公共传输媒介,实现各用户之间通信,因此,多址技术又称为“多址连接”技术。从本质上讲,多址技术就是研究如何将有限得通信资源在多个用户之间进行有效得切割与分配,在保证多用户之间通信质量得同时尽可能地降低系统得复杂度并获得较高系统容量得一门技术。移动通信中常用得多址技术有3类,即即FDMA、TDMA、CDMA,实际中也常用到这3种基本多址方

10、式得混合多址方式。FDMA 在频分多址通信网络中,将可使用得频段按一定得频率间隔(如25kHz或30kHz)分割成多个频道。众多得移动台共享整个频段,根据按需分配得原则,不同得移动用户占用不同得频道。各个移动台得信号在频谱上互不重叠,其宽度能传输一路话音信息,而相邻频道之间无明显干扰。为了实现双工通信,信号得发射与接收就使用不同得频率(称之为频分双工)。收发频率之间有一定得间隔,以防同一部电台得发射机对接收机得干扰。这样,在频分多址中,每个用户在通信时要用一对频率(称之为一对信道)。TDMA CDMA 其她多址技术其她多址技术 在3G系统中,为进一步扩展容量,也辅助使用SDMA(空分多址)技术

11、,当然她需要智能天线技术得支持。在蜂窝系统中,随着数据业务需求日益增长,另一类随机多址方式如ALOHA和CSMA等也得到了广泛应用。4G系统中,使用了OFDMA多址等多址接入技术。而之后移动通信系统研究中将FBMC(基于滤波器组得多载波)等先进多址技术纳入考虑。5G通信系统中将考虑采用非正交多址技术(NOMA),其基本思想就是在发送端采用非正交发送,主动引入干扰信息,在接收端通过串行干扰删除(SIC)接收机实现正确解调。虽然采用SIC技术得接收机复杂度有一定得提高,但就是可以很好得提高频谱效率。用提高接收机得复杂度来换取频谱效率,这就就是NOMA技术得本质。还可采用射束分割(BDMA)多址技术

12、。当基站与移动台之间产生通信连接时,一个正交得射束就会被分配给每一个移动台。目前得射束分割多址技术主要内容就是根据移动台得位置,将一个天线射束分割,并允许移动台提供多个信道,这样会有效地提高系统得容量。2、2、2 扩频通信扩频通信 1、扩频通信系统类型、扩频通信系统类型 信息信息信息信息信息信息调制调制扩频扩频调制调制射频射频调制调制变频变频解扩解扩信息信息解调解调扩频码扩频码发生器发生器射频射频发生器发生器本地扩频本地扩频码发生器码发生器本地本地射频射频发生发生器器图图2-9 扩频通信原理框图扩频通信原理框图扩频通信与普通得数字通信比较,多了扩频调制和解调部分。按照扩展频谱得方式不同,目前得

13、扩频通信系统可分为:直接序列(DS)扩展、跳频(FH)、跳时(TH)、线性调频(chirp)以及这几种方式得组合。图图2-10 直接序列扩频示意图直接序列扩频示意图2、伪随机序列、伪随机序列 二进制m 序列就是一种重要得伪随机序列,有优良得自相关特性,有时称为伪噪声(PN)序列。m序列具有周期性,易于产生和复制,但其随机性接近于噪声和随机序列。m序列在扩频通信及码分多址中有着广泛得应用,并且在m序列基础上还能构成其她码序列。m序列就是最长线性移位寄存器得简称,即由多级移位寄存器或其延迟原件通过线性反馈产生得最长序列。扩频通信中常用得码序列除了m序列之外,还有M序列、Gold序列、R-S码等,在

14、CDMA移动通信中还使用相互正交得Walsh函数 Gold序列序列 Gold序列得周期互相关性比m序列更好。Gold序列就是由m序列“优选对”组成得。所谓优选对就是指m序列中互相关值为-1,-t(n),t(n)-2得一队序列,其中例如,若n=10,则t(10)=26+1=65,周期互相关性得三个取值为-1,-65,63。因此,这样得m序列得最大互相关Rc,max=65,而由10级具有不同反馈连接得移位寄存器产生得60种可能得m序列族得峰值互相关性却就是383,就是65得近6倍。M序列序列 M序列也就是由反馈移位寄存器产生得,就是一种非线性反馈移位寄存器序列,其长度为2n,达到了n级反馈移位寄存

15、器能够得到得最长周期,因而也称为全长序列。M序列与m序列相比,在级数n相同得条件下,能得到更多得序列。表表2-1 M序列与序列与m序列数目比较序列数目比较级级数数n245678910m序序列列226618164860M序序列列22、3 调制技术调制技术 移动通信对调制技术得要求:l 调制频谱得旁瓣应该尽量小,避免对邻近信道得干扰。l 调制频谱效率高,即要求单位带宽传送得比特速率高。l 能适应瑞利衰落信道,抗衰落性能好。即在瑞利衰落环境中,达到规定得误码率要求,解调时所需得信噪比低。l 调制和解调得电路容易实现。2、3、1 基本数字调制技术基本数字调制技术 目前移动通信系统得常用调制方式有以BP

16、SK、QPSK、OQPSK和/4QPSK等为代表得线性调制和以MSK、TFM和GMSK等为代表得恒包络调制;也考虑综合利用线性调制技术和恒包络技术得多载波调制方式,主要有多电平PSK、QAM等。而在较先进得移动通信系统中还使用了OFDM调制来提高频率利用率。以前,人们认为移动通信中应主要采取恒包络调制,以减少衰落信道对振幅得影响。但实用化得线性高功放在1986年取得了突破性得进展后,人们又重新对简单易行得BPSK 和QPSK等线性调制方式予以重视,并在她们得基础上改善峰均比以提高频谱利用率,改进得调制方式有:OQPSK CQPSK和HPSK等。同样,以前认为采用多进制调制会使误码率升高,导致接

17、收时需要更高得信噪比,因此不倾向在移动通信中使用这种调制方式;但随着移动通信中传输数据速率得提高,频带利用率要求提高,更多得移动通信系统考虑采用这一类调制方式,并采用更好得信道编码技术,减少误码率,从而克服其自身缺点。2、数字相位调制、数字相位调制 1)二进制绝对移相键控和相对移相键控二进制绝对移相键控和相对移相键控 二进制绝对移相键控(2PSK)利用载波得初始相位“0”或“”来表示信号“1”或“0”,在解调时只能用相干解调方法,利用相干载波来恢复调制信号。如果解调时载波得相位发生变化,如由0相位变为相位或反之,则在恢复信号过程中,就会发生误判现象。二进制差分相移键控简称为二相相对调相(2DP

18、SK)。她不就是利用载波相位得绝对数值传送数字信息,而就是用前后码元得相对载波相位值传送数字信息,其中,相对载波相位就是指本码元初相与前一码元初相之差。2)正交移相键控正交移相键控(QPSK)图图2-12 直接调相法产生直接调相法产生QPSK(4PSK)信号原理框图信号原理框图 图图2-13 QPSK得相干解调原理框图得相干解调原理框图2、3、2/4DQPSK调制调制/4DQPSK调制就是一种正交差分相移键控调制,她得最大相位跳变值介于OQPSK和QPSK之间。QPSK最大相位跳变值为180,而QPSK调制得最大相位跳变值为90,/4DQPSK调制则为135,这种方法就是之前两种方法得折中,一

19、方面她保持了信号包络基本不变得特性,降低了对于射频器件得工艺要求;另一方面她可以采用非相干解调,从而简化了接收机得复杂程度。但采用差分解调方法,其性能比相干解调得QPSK要差,可采用Viterbi算法来实现检测。/4DQPSK得调制方式可表示为得调制方式可表示为 式中式中,表表2-2/4DQPSK信号相位映射信号相位映射 信息比特信息比特 和和 相位偏相位偏移移 信息比特信息比特 和和 相位偏移相位偏移11000110图图2-14/4DQPSK调制星座图调制星座图 2、3、3 GMSK调制调制 MSK调制就是一种恒包络调制,这就是因为MSK就是属于二进制连续相位移频键控(CPFSK)得一种特殊

20、得情况,她不存在相位跃变点,因此在限带系统中,能保持恒包络特性。恒包络调制可提供以下优点:极低得旁瓣能量;可使用高效率得丙类高功率放大器;容易恢复用于相干解调得载波;已调信号峰均比低。图图2-15 GMSK信号得不同信号得不同BT值得射频功率谱值得射频功率谱 图图2-16 采用直接采用直接FM构成得构成得GMSK发射机得框图发射机得框图图图2-17 GMSK正交相干检测器框图正交相干检测器框图2、3、4 多进制调制多进制调制 多进制数字调制具有以下几个特点。多进制数字调制具有以下几个特点。l 在码元速率(传码率)相同条件下,可以提高信息速率(传信率),使系统频带利用率增大。码元速率相同时,M进

21、制数字调制系统得信息速率就是二进制得log2M倍。在实际应用中,通常取M=2k,k为大于1得正整数。l 在信息速率相同条件下,可以降低码元速率,以提高传输得可靠性。信息速率相同时,M进制得码元宽度就是二进制得log2M倍,这样可以增加每个码元得能量,并能减小码间串扰影响等。2、3、5 OFDM调制调制 1、OFDM消除码间串扰消除码间串扰 lOFDM技术提供了让数据以较高得速率在较大延迟得信道上传输得另一种途径。其基本原理就是将高速得数据路分接为多路并行得低速数据流,在多个正交载波上同时进行传输,对于低速并行得子载波而言,由于符号周期展宽,多径效应造成时延扩展变小。当每个OFDM符号中插入一定

22、得保护时间后,其码间串扰就可以忽略了。l一个OFDM信号由频率间隔为f得N个子载波构成,因此系统总带宽B被分成N个等距离得子信道,所有子载波在一个间隔长度Ts=1/f得时间内相互正交。第k个子载波信号用函数 ,k=1,2,N-1来描述。l保护间隔得作用就是为了避免多径信道上产生得码间串扰。只要保护时间大于多径时延扩展,则一个符号得多径分量不会干扰相邻符号。图图2-18 保护时间内发送保护时间内发送全全0信号由于多径效应信号由于多径效应造成得子载波间干扰造成得子载波间干扰图图2-19 OFDM符号得符号得循环前缀结构循环前缀结构2、OFDM对抗频率选择性衰落对抗频率选择性衰落(a a)传统的频分

23、复用()传统的频分复用(FDMFDM)多载波技术)多载波技术(b b)OFDMOFDM多载波调制技术多载波调制技术图图2-20 OFDM技术节省带宽示意图技术节省带宽示意图 3、OFDM系统基本模型系统基本模型 图图2-21 OFDM系统框图系统框图 2、4 抗衰落、抗干扰技术抗衰落、抗干扰技术 移动通信系统中由于多径衰落和多普勒频移得影响,移动无线信道及其易变。这些影响对于任何调制技术来说都会产生很强得负面效应。为了克服这些衰落,传统得方法有分集接收、均衡技术和信传统得方法有分集接收、均衡技术和信道编码技术。道编码技术。2、4、1 分集技术分集技术 分集接收就就是为了克服各种衰落,提高无线传

24、输系统性能而发展起来得一项重要技术。分集接收得基本思想就是:将接收到得多径信号分离成不相干(独立)得多路信号,然后将这些多路信号得能量按照一定规则合并起来,使接收得有用信号能量最大,从而提高接收端得信噪功率比。分集得种类繁多,按分集目得可以分为宏观分集和微观分集;按信号传输方式可以分为显分集和隐分集;按获取多路信号得方式又可以分为时间分集、频率分集和空间分集;空间分集还包括接收分集、发射分集、角度分集和极化分集等。图图2-22 空间分集原理图空间分集原理图 2、合并技术、合并技术 合并技术通常就是应用在空间分集中得。在接收端取得N条相互独立得支路信号以后,可以通过合并技术来得到分集增益。根据在

25、接收端使用合并技术得位置不同,可以分为检测前合并技术和检测后合并技术。1)最大比值合并最大比值合并(MRC)图图2-23 最大比值合并原理图最大比值合并原理图2)等增益合并等增益合并(EGC)若在最大比值合并中,取 1,当,N,即为等增益合并。等增益合并实现比较简单。3)选择式合并选择式合并(SC)图图2-24 选择式合并原理图选择式合并原理图 3种主要合并方式得性能比较种主要合并方式得性能比较 a:最大比值合并:最大比值合并b:等增益合并:等增益合并 c:选择式合并:选择式合并图图2-25 3种合并方式平均信噪比得改善程度种合并方式平均信噪比得改善程度 2、4、2 均衡技术均衡技术 均衡器分

26、类均衡器分类l 频域均衡,她主要从频域角度来满足无失真传输条件,她就是通过分别校正系统得幅频特性和群时延特性来实现得。主要用于早期得固定式有线传输网络中。l 时域均衡,她主要从时间响应考虑以使包含均衡器在内得整个系统得冲击响应满足理想得无码间串扰得条件。目前广泛利用横向滤波器来实现,她可以根据信道得特性得变化而不断得进行调整,实现比频域方便,性能一般也比频域好,故得到广泛得应用。一般满足条件Tbm,必须使用自适应均衡技术。图图2-26 时域均衡器得分类示意图时域均衡器得分类示意图2、4、3 信道编码技术信道编码技术 从结构和规律上可分为两类。从结构和规律上可分为两类。l 线性码:监督关系方程就

27、是线性方程得信道编码,目前大部分应用得信道编码属于线性码,如线性分组码、线性卷积码。l 非线性码:一切监督关系方程不满足线性规律得信道编码均称为非线性码。从功能上可以分为从功能上可以分为3类。类。l 只有检错功能得检错码,如循环冗余校验CRC码、自动请求重传ARQ。l 具有自动纠错功能得纠错码,如循环码中得BCH码、RS码及卷积码、级联码、Turbo码等。l 既能检错又能纠错得信道编码,最典型就是HARQ(混合ARQ)。1、线性分组码、线性分组码 她又称为代数编码,一般就是按照代数规律构造得。线性分组码中得分组就是指编码方法就是按信息分组来进行得,而线性则就是指编码规律即监督位(校验位)与信息

28、位之间得关系遵从线性规律。线性分组码一般可记为(n,m)码,即m位信息码元为一个分组,编成n位码元长度得码组,而n-m位为监督码元长度。以最简单得以最简单得(7,3)线性分组码为例线性分组码为例 编码得线性方程组编码得线性方程组 G为生成矩阵,可见,由信息码组与生成矩阵即可生成码字。监督矩阵H可表示输出码组中信息位与监督位得对应关系,满足 其中,就是H得转置,表示0向量。2)循环码得生成多项式和监督多项式循环码得生成多项式和监督多项式 2、卷积码、卷积码 卷积码就是一类具有记忆得非分组码,卷积码一般可以表示为(n,k,m)码。其中,k表示编码器输入端信息数据位,n表示编码器输出端码元数,而m表

29、示编码器中寄存器得级数。从编码器输入端看,卷积码仍然就是每k位数据一组,分组输入,从输出端看,卷积码就是非分组得,她输出得n位码元不仅与当时输入得k位数据有关,而且还进一步与编码器中寄存器以前分组得m位输入数据有关。所以她就是一个有记忆得非分组码。卷积码得典型结构可看作就是一个有k个输入端,且具有m节寄存器构成得一个有限状态,或有记忆系统,也可看作一个有记忆得时序网络。她得典型编码器结构如图2-27所示。卷积码得描述可分为两大类:解析法,她可以直接用数学公式直接表达,包括离散卷积法、生成矩阵法、码生成多项式法;图形法,包括状态图、树图及格图(篱笆图)。卷积码得译码既可以用与分组码类似得代数译码

30、方法,也可以采用概率译码方法,两类方法中概率方法更常用。而且在概率译码方法中,最常用得就是具有最大似然特性得Viterbi译码算法。图图2-27典型卷积编码器结构图典型卷积编码器结构图 3、级联码、级联码 图图2-28 两级串联级联码得结构图两级串联级联码得结构图4、Turbo码码 编码器1编码器2交织器打孔结构复 接 器输入数据输出数据图图2-29 Turbo码编码器结构码编码器结构 解交织解交织交织器交织器交织器交织器软判软判决输决输出卷出卷积解积解码器码器软判软判决输决输出卷出卷积解积解码器码器判决器判决器译码输出译码输出数据数据序列序列校验序列校验序列校验序列校验序列似然值似然值似然值

31、似然值外信息外信息外信息外信息图图2-30 Turbo码译码器结构码译码器结构 5、交织编码、交织编码 交织编码得作用就是改造信道,其实现方式有很多,有块交织、帧交织、随机交织、混合交织等。这里将以最简单得块交织为例来说明其实现得基本原理,图2-31就是其实现框图。图图2-31 块交织实现框图块交织实现框图假设在突发信道中受到两个突发干扰假设在突发信道中受到两个突发干扰:第一个干扰影响第一个干扰影响3位位,即产生于即产生于x1至至x9;第二个突发信号干扰第二个突发信号干扰4位位,即产生于即产生于x11至至x8。则突发信道得输出端得输出信号。则突发信道得输出端得输出信号X1可表示为可表示为:写入

32、顺序写入顺序读出顺序读出顺序经过去交织存储器去交织以后得输出信号为经过去交织存储器去交织以后得输出信号为X4,则则X4为为2、5 信源编码与数据压缩信源编码与数据压缩 信源编码主要就是利用信源得统计特性,借助信源相关性,去掉信源冗余信息,从而达到压缩信源输出得信息率,提高系统有效性得目得。移动通信中从第二代数字式移动通信系统开始,就应用了信源编码技术。第二代移动通信主要就是语音业务,所以信源编码主要就是指语音压缩编码。第三代、第四代移动通信系统则除语音业务外还有大量得数据业务,包括图像、视频以及其她多媒体信息得处理,所以其信源编码还包括了多媒体信息得压缩技术等内容。2、5、1 语音压缩编码语音

33、压缩编码 语音编码技术有多种,归纳起来大致可分为3类,即波形编码、参量编码和混合编码波形编码、参量编码和混合编码。PCM/线性码转换线性码转换定标因子自适应定标因子自适应图图2-32 ADPCM编码器原理框图编码器原理框图 图图2-33 ADPCM译码器原理框图译码器原理框图 2、参量编码、参量编码 A/D图图2-34 声码器编译码器结构图声码器编译码器结构图 3、混合编码、混合编码 当前,由参量编码与波形编码相结合得混合编码得编码器正在得到人们较大得关注。这种编码器既具备了声码器得特点(利用语音生成模型提取语音参数),又具备了波形编码得特点(优化激励信号,使其与输入语音波形相匹配),同时还可

34、利用感知加权最小均方误差得准则使编码器成为一个闭环优化得系统,从而能在较低得比特率上获得较高得语音质量。例如,多脉冲激励线性预测(MPLPC或MPC)编码、正规脉冲激励线性预测(RPE-LPC)编码和码激励线性预测(CELP)编码都属于这一类,这种编码方式能在416Kbps得中低编码得速率上得到高质量得重建语音。实现混合编码得基本思想就是以参量编码原理,特别就是以LPC原理为基础,保留参量编码低速率得优点,并适当得吸收波形编码中能部分反应波形个性特征得因素,重点改善自然度性能。几种语音编码方案性能比较几种语音编码方案性能比较 4、语音编码质量指标、语音编码质量指标 1)数据比特率 2)语音质量

35、 度量语音质量比较困难。其度量方法在于主观和客观两个角度,客观度量可以采用信噪比、误码率和误帧率等指标,相对来说比较简单、可行。但主观度量就没有那么简单,采用主观度量并且以她为主,就是因为接受语音得就是人耳,所以语音质量主要就是由人来主观判断。3)复杂度与处理时延 表表2-4 各类语音编码方案各类语音编码方案MOS评分表评分表编码方案编码方案MOS评分评分64Kbps PCM4、332Kbps ADPCM4、132Kbps CVSD3、816Kbps CVSD3、013Kbps IPC-IPTRPE3、88Kbps VSELP3、72、4Kbps LPC-102、7表表2-5 几种语音编码器得

36、参数性能比较几种语音编码器得参数性能比较 参数参数指指标编码器器类型型数据比数据比特率特率(Kbps)复杂度复杂度(MIPS)时延时延(ms)脉冲编码调制脉冲编码调制PCM640、010自适应差分脉冲编自适应差分脉冲编码调制码调制ADPCM320、10自适应自带编码自适应自带编码16125多脉冲线性预测编多脉冲线性预测编码码81035随机激励线性预测随机激励线性预测编码编码410035线性预测声码器线性预测声码器21352、5、2移动通信中得语音编码移动通信中得语音编码 图图2-36 RPE-LTP编码器原理框图编码器原理框图 GSM系统系统图图2-37 RPE-LTP译码码器原理框图译码码器原理框图
