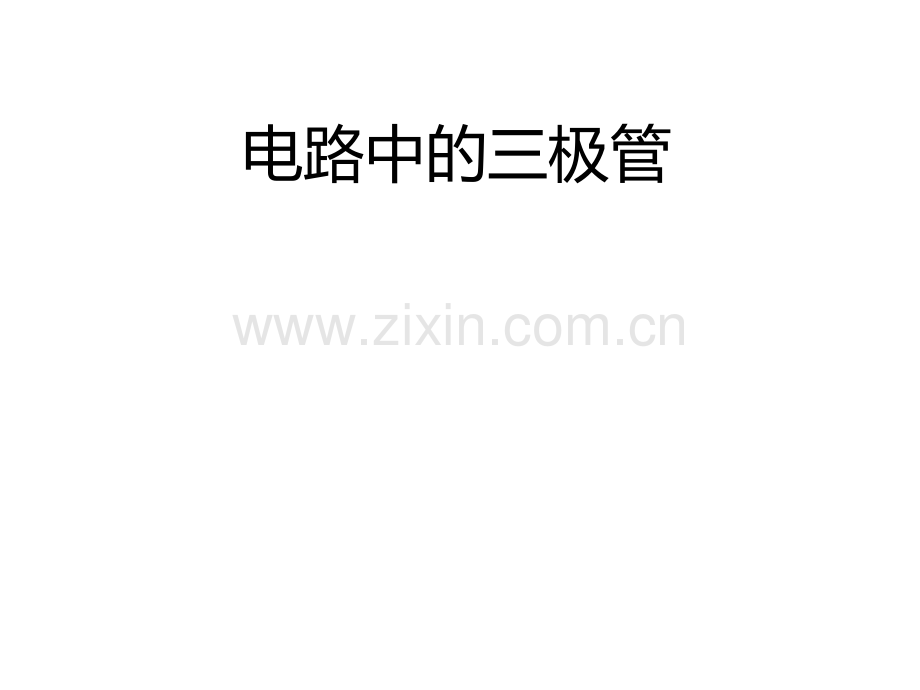

电子百拼课件讲课教案.ppt

电路中的三极管本节课程安排1、熟悉认识电子百拼中没有介绍过的电子元件，并学习了解这些这些原件在电路的作用2、动手做NPN三极管与PNP三极管的电路放大实验3、器材检查检查自己小组内的三极管是否有损坏、实验的过程中老师会对小组进行检查。更换充电电池的使用说明1、每个小组需要按照电池盒上的编号进行使用。2、正确并爱惜使用充电电池（1）爱惜使用充电电池勿将电池的正负极无元件负载进行短接造成电池损坏。（2）轻拿轻放注意不要将电池从桌面滚落在地上 （3）如到教室后自己小组电池有缺少的立即向老师汇报3、下课前需将4节电池放回电池盒内扣好，并放在电子百拼的盒子里面（透明塑料底板之上）充电电池的种类镍镉电池（Ni-Cd）电压：1.2V 使用寿命为：500次 放电温度为：-20度60度 充电温度为：0度45度 备注：耐过充能力较强。镍镉电池最致命的缺点是，在充放电过程中如果处理不当，会出现严重的“记忆效应”，镍氢电池（Ni-Mh）电压：1.2V 使用寿命为：1000次 放电温度为：-10度45度 充电温度为：10度45度 备注：目前最高容量是2700mAh左右。比镍镉电池更轻，使用寿命也更长，并且对环境无污染。镍氢电池的缺点是价格比镍镉电池要贵好多，性能比锂电池要差。锂离子电池（Li-lon）电压：3.6V 使用寿命为：500次 放电温度为：-20度60度 充电温度为：0度45度 备注：重量比镍氢电池轻30%40%，容量高出镍氢电池60%以上。但是不耐过充，如果过充会造成温度过高而破坏结构=爆炸。锂聚合物电池（Li-polymer）电压：3.7V 使用寿命为：700-800次 放电温度为：-20度60度 充电温度为：0度45度 备注：锂电的改良型，没有电池液，而改用聚合物电解质，可以做成各种形状，比锂电池稳定。该类电池可以达到的最小厚度可达0.2mm。它的标称电压与Li-ion一样也是标称电压3.7V,没有记忆效应。铅酸电池（Sealed）电压：2V 使用寿命为：200300次 放电温度为：0度45度 充电温度为：0度45度 备注：就是一般车用电瓶（它是以6个2V串联成12V的），免加水的电池使用寿命长达10年，但体积和最量是最大的。认识电子百拼的元件结合之前的课程及实验。我们来认识一下没有接触到过的元件。1.话筒话筒感受声音振动电磁感应电信号喇叭是把电信号 -通过电磁感应使喇叭振动-发出声音28号生活中广泛应用在墙壁触摸延时开关，水位探测器。漏水报警器。雨水报警器1253在电路中起调整电压、调整电流 作用收音机中的音量旋钮、台灯的亮度调节旋钮 下方就是可变电阻通过旋钮或者滑杆调节阻值，阻值越大电流通过的越少，阻值越小电流通过的越大。16也有光线越强阻值越大的光敏电阻光敏电阻装在大门上汽车灯光能照到的地方，把带动大门的电动机接在干簧管的电路中，那么夜间汽车开到大门前，灯光照射光敏电阻时，干簧继电器接通电动机电路，电动机带动大门打开如果把这个装置装在卧室内，早晨天明时，蜂鸣器就会自动发声唤醒我们。5451,52检查这两个三极管的元件是否有缺少损坏，实验的过程中老师会对小组进行检查。更换51、52电表显示NPN三极管放大作用电子百拼操作说明P15 112电表显示PNP三极管放大作用电子百拼操作说明P16 113
