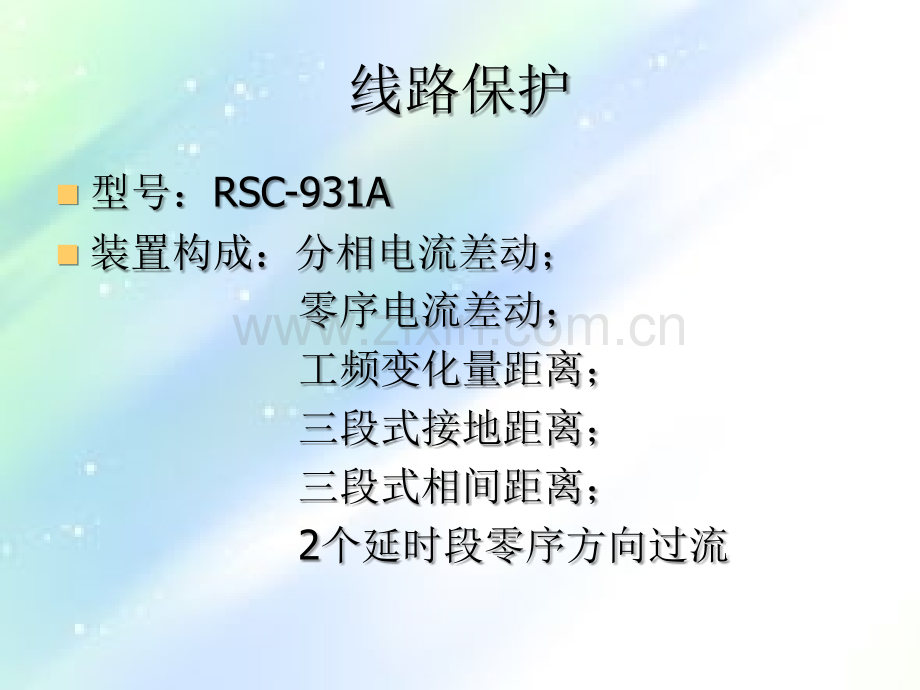

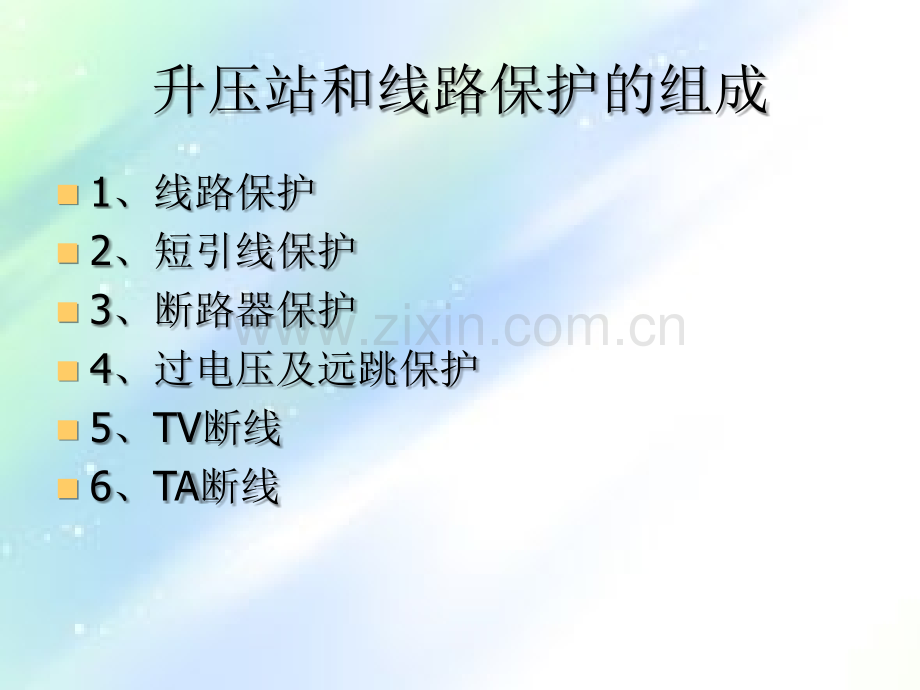

1、升压站和线路保护的组成n n1、线路保护n n2、短引线保护n n3、断路器保护n n4、过电压及远跳保护n n5、TV断线n n6、TA断线线路保护n n型号:RSC-931An n装置构成:分相电流差动;零序电流差动;工频变化量距离;三段式接地距离;三段式相间距离;2个延时段零序方向过流线路差动保护n n保护的启动:分相差动原件启动。双侧差动元件动作,保护动作。从而避免TA断线时保护误动。n n三相开关在跳闸位置或差动原件动作,向对侧发差动动作允许信号。线路的差动保护输电线路纵联差动保护n n基本原理:比较线路两侧电流的大小和相位。n n原理接线:两侧电流互感器变比 相同I-IMNI1MI
2、1NI2 mI2 nI kk1反映短路点的总电流反映短路点的总电流,当当I I I I act .kact .k时保护动时保护动作,瞬时跳开线路两作,瞬时跳开线路两侧的断路器。侧的断路器。正常运行及外部故障:正常运行及外部故障:正常运行及外部故障:正常运行及外部故障:保护不动作保护不动作保护不动作保护不动作内部故障内部故障内部故障内部故障:n n由此可见,纵差保护只反映被保护线路内部故障,因而无需与相邻线路的保护配合,从而实现全线速动。n n保护范围:两电流互感器之间的部分。短引线保护n n保护配置:双重化配置n n型号:RCS-922An n保护构成:比率差动保护和充电保护n n动作出口:三
3、跳并启动失灵n n注意点:-6刀闸拉开后,保护自动投入。也可以通过投入功能压板将保护投入。但在-6刀闸合上后,应将保护退出。短引线保护原理示意图断路器失灵保护n n型号:RCS-921An n失灵保护考虑:故障相失灵、非故障相失灵和发、变三跳启动失灵。n n相邻断路器的概念n n故障相失灵:对应的线路保护跳闸命令开入,且该相失灵电流高定值动作,先经“失灵跳本开关”时间延时发三相跳闸命令跳本断路器,再经“失灵跳相邻断路器时间”跳相邻断路器。断路器失灵保护n n非故障相失灵:三相跳闸命令开入保持失灵电流高定值,且失灵电流低定值连续动作,先经“失灵跳本开关”时间延时发三相跳闸命令跳本断路器,再经“失
4、灵跳相邻断路器时间”跳相邻断路器。n n发、变三跳启动失灵:可以经低功率比因素、负序过流和零序过流三个辅助判据开放。瞬时跟跳n n单相跟跳:单相跳闸信号+电流高定值n n两相联跳三相:仅收到两相跳闸信号+电流高定值,经15ms延时联切三相。n n三相跟跳:三跳信号+任一相电流高定值死区保护死区保护n n动作逻辑:保护装置收到三跳信号,死区电流动作,对应断路器跳开,装置收到三相TWJ,经死区保护延时,出口跳相邻断路器。不利方面,在重合到永久性故障后:不利方面,在重合到永久性故障后:1.1.使系统再次遭受故障电流的冲击使系统再次遭受故障电流的冲击2.2.断路器工作情况更加恶劣断路器工作情况更加恶劣
5、n n应用应用ZCHZCHZCHZCH成功率成功率成功率成功率 60 60 60 60 90%90%90%90%,经济效益很高。,经济效益很高。,经济效益很高。,经济效益很高。规程规定:规程规定:1KV1KV及以上的架空线路或电缆与架空线路及以上的架空线路或电缆与架空线路的混合线路上,有断路器的条件下,应装设自动重的混合线路上,有断路器的条件下,应装设自动重合闸装置。合闸装置。自动重合闸自动重合闸n n重合闸启动方式:线路保护跳闸启动重合闸、跳闸位置启动重合闸。n n重合闸方式:单重、三重、综重。n n先合、后合重合闸,后合固定n n发电厂侧,重合闸需判线路有压,即对侧先合上,本侧才合上。自动
6、重合闸n n重合闸的充放电n n目的:为了避免多次重合。n n充电条件:TWJ不动作或线路有流;保护未启动;不满足重合闸放电条件。(与门条件)。自动重合闸n n放电条件:1、压力不足;2、重合闸未投入;3、单重方式,三相TWJ动作或收到三跳命令或本保护三跳;4、外部闭重信号;5、重合脉冲发出后放电;6、失灵、死区、不一致、充电保护动作;7、收到外部发变三跳信号;8、对于后合,重合时间已到,但后合延时未到,再收到线路保护的跳闸信号。沟三接点n n沟三接点的作用:为了让断路器具备三跳的条件。n n沟三接点闭合条件:1、重合闸未充好电且未充电沟三跳控制字投入;2、三重方式;3、重合闸装置故障或直流电
7、源消失。n n沟通三跳:线路有流、保护有跳闸开入,重合闸未充好电且未充电沟三跳控制字投入,保护发沟通三跳令跳本断路器。过电压保护n n型号:RCS-925An n作用:输电线路过电压保护及远方跳闸就地判别装置。n n保护启动元件:1、收信启动;2、过电压元件启动n n远方跳闸:线路对端的线路过电压保护等动作,通过光纤向本侧发远跳信号,本端收到信号后,根据收信逻辑和就地判据跳本端断路器。过电压保护n n线路本端过电压,保护经延时三跳本侧断路器。n n过电压有三取一方式,也有三取三方式,控制字整定。n n过电压启动远跳:“远跳”经TWJ闭锁”为1时,需要本端TWJ动作且三相无流。n n远跳途径:9
8、25输出接点后,通过线路保护的光纤通道向对侧传送命令。过电压保护n n收信工作逻辑:装置有两个收信通道,可设置“二取二”或“二取一”判断逻辑。n n就地判据:补偿过电压;补偿欠电压;电流变化量;零负序电流;低电流;低功率因素;低有功功率。n n注意点:TWJ替代开关的投入。距离、零序保护n n距离保护组成:I-III段接地距离和相间距离。n nI、II段距离保护可受振荡闭锁。n n手合总是加速III段距离。n n零序保护组成:II段、III段零序。n n单相重合时,零序加速延时60ms;手合加速延时100ms。跳闸逻辑n n1.分相差动,选相动作;n n2.差动、工频变化量距离、距离I、II段
9、、零序II段动作时经选相跳闸。若选相失败,故障持续存在,经200ms三跳;n n3.零序III段、距离III段、合于故障、非全相运行再故障、TV断线过流、选相无效200ms、单跳失败150ms,单相运行延时200ms直接跳三相。跳闸逻辑n n4.选相达两相及以上时三跳;n n5.发单跳令后若该相持续有流,经150ms后发单跳失败三跳命令;n n6.采用三跳方式、有沟三闭重输入、重合闸投入时充电未完成或处于三重方式时,任何故障三跳;n n严重故障时,如零序III段、III段距离、手合或合于故障,单跳不返回三跳、单相运行三跳、TV断线时跳闸闭重。跳闸逻辑n n8.II段零序、II段相间距离、II段接地距离等,选择三跳方式时闭重;n n9.选相无效三跳、非全相运行再故障三跳、两相以上故障,经用户选择闭重;n n10.“远跳受本侧控制”,启动后收到远跳信号,三相跳闸并闭重;“远跳不受本侧控制”,收到远跳信号后直接启动,三相跳闸并闭重。TV断线n n三相电压向量和大于8伏,保护不起动,延时1.25秒发TV断线异常信号;n n正序电压 0.1In,同时3U0 3V,10秒报
