法兰基础知识问答.docx

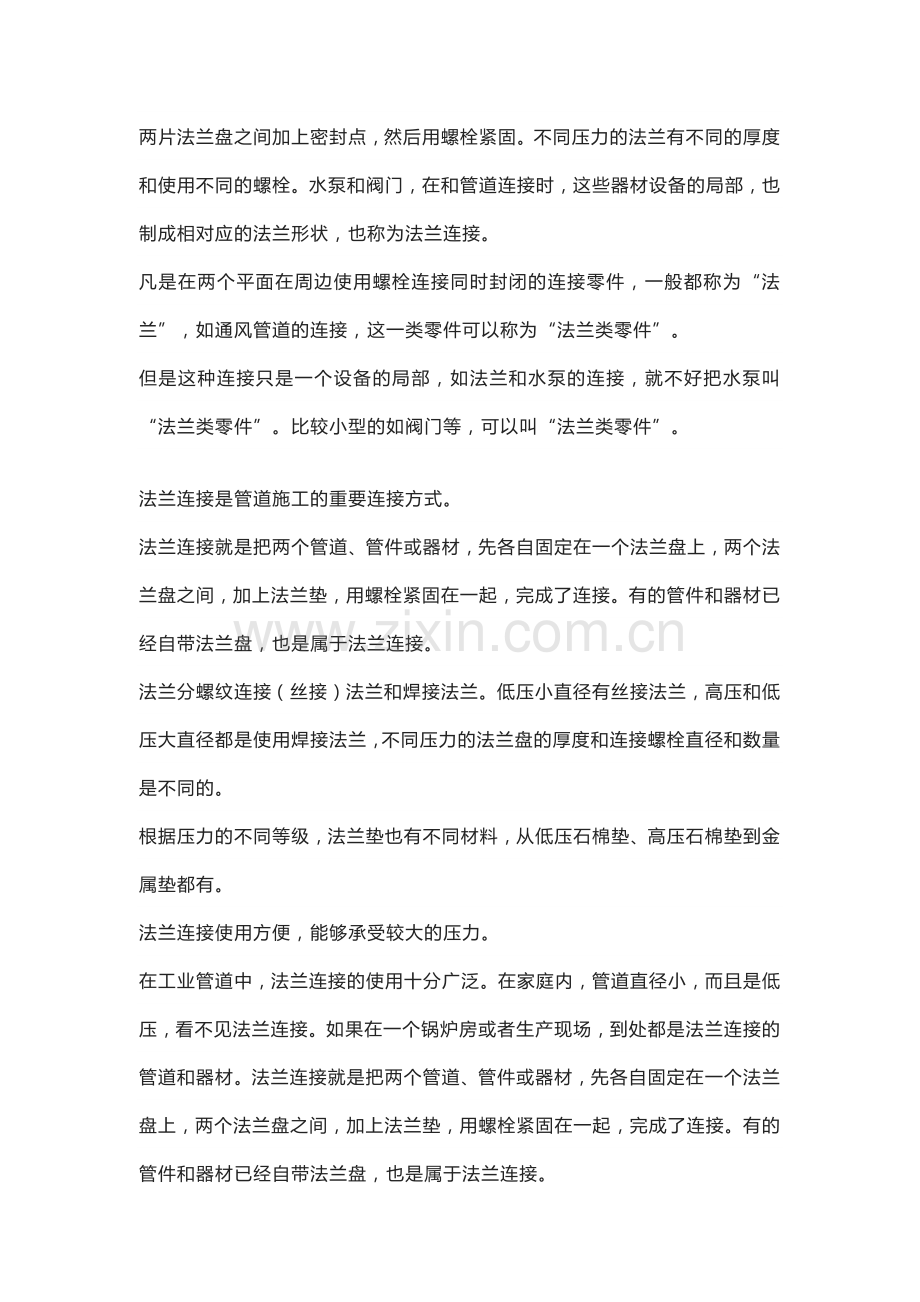

13大法兰基础知识问答1.什么是活套法兰，活套法兰用在什么地方和什么管件中？活套法兰即是可以活动的法兰片,一般是配套在给排水配件上（伸缩节上最常见），厂家出厂时伸缩节两端就各有一片法兰，直接与工程中的管道、设备用螺栓连接。2.法兰是怎么和管道连在一起的？焊在什么部位？法兰分类很多。一般用有平法兰、对焊法兰（长颈法兰）、活套法兰等 。平焊法兰用于中低压，采用插焊，两边焊接，焊接深度距法兰密封面2-5mm， 对焊法兰直接对焊就可以，活套法兰螺栓连接无需焊接。3.法兰式是什么意思？法兰是一个链接件，用来连接阀门与管道，就是阀门在和管道连接的时候连接处是通过螺栓连接的，因此阀门两个端面带有N个均布螺栓孔就是法兰式。 法兰：法兰是flange的译音，意为带凸缘的东西、零件，这种零件可以是单独的，就是法兰盘，也可以是组合型的，如管子的一端或两端带凸缘，凸缘上头有几个通孔，以便安装螺丝，有的轴承外圈带有凸缘，这个凸缘可以有孔，也可以不带孔，只作挡边定位用。 法兰式:阀门与管道或机器设备的连接采用的是法兰连接,即通称这种连接方式为法兰式。4.什么是法兰？法兰是一种盘状零件，在管道工程中最为常见，法兰都是成对使用的。在管道工程中，法兰主要用于管道的连接。在需要连接的管道，各种安装一片法兰盘，低压管道可以使用丝接法兰，4公斤以上压力的使用焊接法兰。两片法兰盘之间加上密封点，然后用螺栓紧固。不同压力的法兰有不同的厚度和使用不同的螺栓。水泵和阀门，在和管道连接时，这些器材设备的局部，也制成相对应的法兰形状，也称为法兰连接。凡是在两个平面在周边使用螺栓连接同时封闭的连接零件，一般都称为“法兰”，如通风管道的连接，这一类零件可以称为“法兰类零件”。但是这种连接只是一个设备的局部，如法兰和水泵的连接，就不好把水泵叫“法兰类零件”。比较小型的如阀门等，可以叫“法兰类零件”。法兰连接是管道施工的重要连接方式。法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。有的管件和器材已经自带法兰盘，也是属于法兰连接。法兰分螺纹连接（丝接）法兰和焊接法兰。低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。根据压力的不同等级，法兰垫也有不同材料，从低压石棉垫、高压石棉垫到金属垫都有。法兰连接使用方便，能够承受较大的压力。在工业管道中，法兰连接的使用十分广泛。在家庭内，管道直径小，而且是低压，看不见法兰连接。如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。有的管件和器材已经自带法兰盘，也是属于法兰连接。注意连接的时候尤其是螺栓紧固的时候要做到所有的螺栓紧的一样。6.法兰的用处是什么？法兰是用来定位的。比如油缸有一种安装方式就叫做法兰安装，就是比如一长方体四周打四个对称的孔，中间有一个大孔和油缸的外径相同，把这个长方体套在油缸上它们之间可以焊接后其他方式固定在一起，油缸和其他东西连接是就是靠这个长方体的周围四个孔连接，这个长方体就可以称做法兰。7.孔板法兰的连接方式和普通的法兰有何不同？就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。孔板法兰是孔板流量计上将孔板连接（孔板流量计的测量部分）到管道上，两面法兰将孔板固定在中间，通过法兰上的取压点，引到差压变送器上，来测量流量。8.为确保安装的法兰不渗漏油，对安装时注意哪些问题?法兰应有足够的强度，紧固时不得变形。法兰密封面应平整清洁，安装时要认真清理油污和锈斑。密封垫应有良好的耐油和抗老化性能，以及比较好的弹性和机械强度。安装应根据连接处形状选用不同截面和尺寸的密封垫，并安放正确。法兰紧固力应均匀一致，胶垫压缩量应控制在1/3左右。9.对焊法兰和平焊法兰有什么区别？对焊法兰是接口端的管径和壁厚与所要焊接的管子一样，就合两个管子一样焊接。平焊法兰是接口处加工了比管子外径略大一点的一个凹台，管子插在里面焊的。对焊的焊接性能比较好，腐蚀比较小。平焊和对焊是法兰和管道连接时的焊接方式，平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口，对焊法兰的焊接安装需要法兰双面焊。所以平焊法兰一般用于低、中压管道，对焊法兰用于中、高压管道的连接，对焊的法兰一般是至少PN2.5MPa，采用对焊是为了减少应力集中，一般的对焊法兰多为带颈法兰也叫奶嘴法兰。所以对焊法兰的安装费，人工费和辅材费要高点，因为多一道工序。对焊法兰也不是所有的都需要内外双面焊的，没有特殊要求一般也只是外面焊一道，没见过1/2的对焊法兰么：），平焊的是比较好焊接的啦，因为管子和法兰好对垂直，管子不会斜。10.法兰和阀门的区别?阀门是水龙头一样的东西，或者说，水龙头就是阀门中的一种。可以拧开，水或者气就能流出来了；可以关上，水就不流了。家里的自来水龙头是用螺纹拧在管子上的，但工厂里用的一些管子，里边的水或者气，压强很高，用螺纹连接太不结实，就直接焊上或者用其他方法连接。法兰就是其中一种连接方法。11.选择法兰的主要原则是什么？对于设计温度300及以下且公称压力小于或等于2.5MPa 的管道，应选用平焊法兰：对于设计温度大于300 或公称压力大于或等于4.0MPa的管道，应选用对焊法兰。12.什么情况下可以采用螺纹连接方式？当设计压力小于或等于1.6MPa 且设计温度不大于200 时，在低压流体输送用焊接钢管GB / T 3091 上可以采用螺纹连接方式。13.法兰泄漏的原因有哪些？法兰泄漏，较常见的有以下7种原因。偏口偏口，指管道与法兰不垂直、不同心，法兰面不平行。当内部介质压力超过垫片的载荷压力时，就会发生法兰泄漏。这种情况主要是在安装施工或检修过程中造成的，较易被发现。只要在工程完工时以真检查，就可以避免此种事故的发生。错口错口，指管道和法兰垂直，但两法兰不同心。法兰不同心，造成周围的螺栓均不能自由地穿入螺栓孔。在没有其他办法的情况下，只有扩孔或用小一号的螺栓穿入螺栓孔，而该方法会降低两法兰的拉紧力。并且，密封面的密封面线也有偏差，这样非常容易发生泄漏。张口张口，指法兰间隙过大。法兰的间隙过大而造成外载荷时，如轴向或弯曲载荷，垫片就会受到冲击或震动，失去压紧力，从而逐渐失去密封动能而导致失效。错孔错孔，指管道与法兰同心，但两个法兰相对的螺栓孔之间的距离偏差较大。错孔会使螺栓产生应力，该力不消除，将对螺栓造成剪切力，时间长了会把螺栓切断，造成密封失效。应力影响在法兰安装时，两法兰对接都比较规范，但在系统生产中，管道进入介质后，造成管道温度变化，使管道发生膨胀或变形，从而使法兰受到弯曲载荷或剪切力，容易造成垫片失效。腐蚀影响由于腐蚀介质对垫片长时间的侵蚀，使垫片发生化学变化。腐蚀介质渗透到垫片中，垫片开始变软，失去压紧力，造成法兰泄漏。热胀冷缩由于流体介质的热胀冷缩作用，造成螺栓膨胀或收缩，这样垫片就会产生间隙，介质通过压力泄漏。
