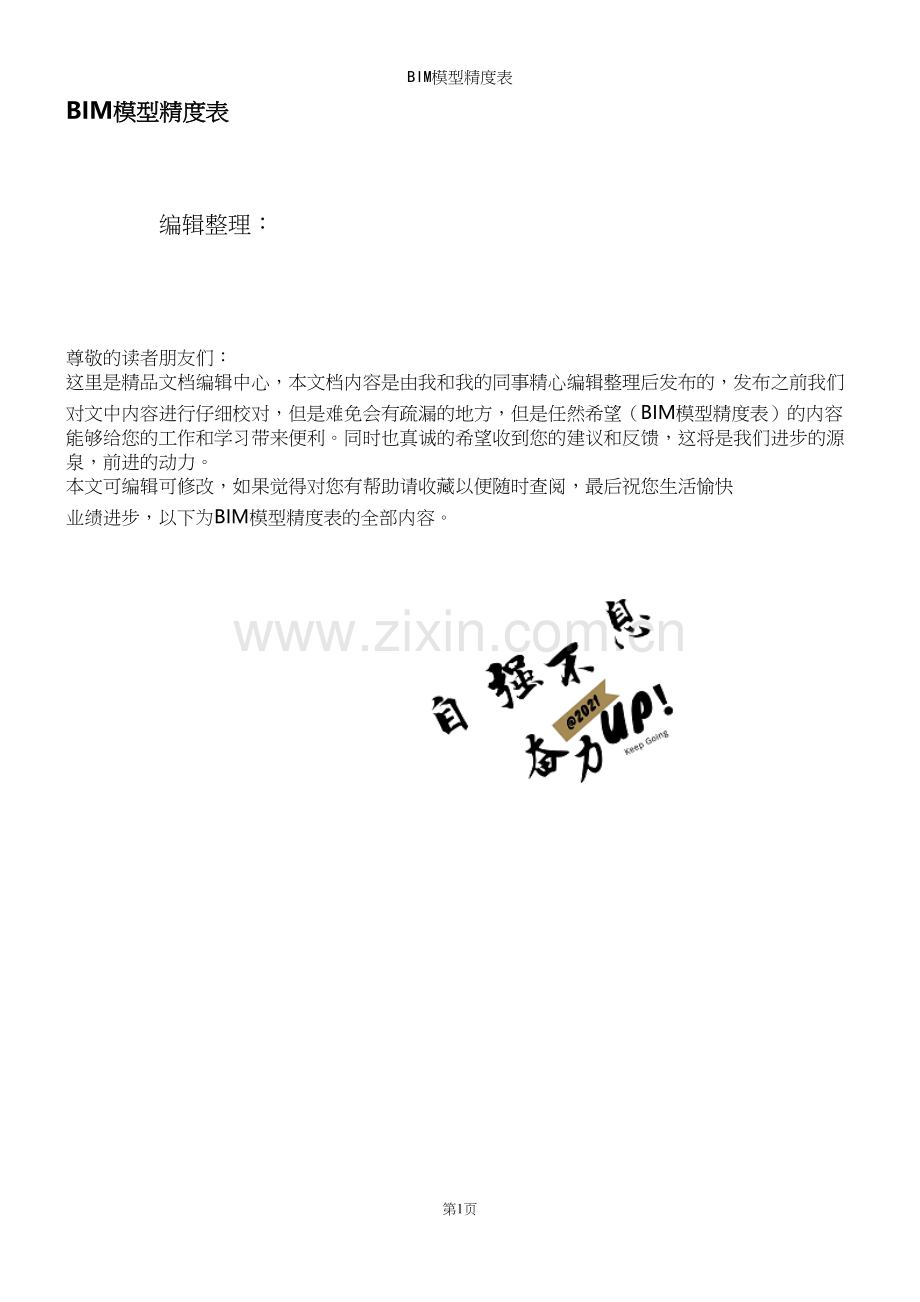

BIM模型精度表
BIM模型精度表

编辑整理：

尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（BIM模型精度表）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为BIM模型精度表的全部内容。

第8页

表1 BIM 模型精度标准
详细等级 (LOD）
100
200
300
400
500
建筑专业
场地
不表示
几何信息（形状、位置和颜色等）
几何信息（模型实体尺寸、形状、位置和颜色等）
产品信息(概算）

墙
几何信息（模型实体尺寸、形状、位置和颜色）
技术信息（材质信息，含粗略面层划分)
几何信息(详细尺寸、材质、位置信息)
技术信息（材料和材质信息、技术参数）
维保信息（使用年限、保修年限、 维保频率、维保单位等）
散水
不表示
几何信息 ( 形 状、位置和颜色 等）

幕墙
几何信息（嵌板+分隔）
几何信息(带简单竖挺）
几何信息（带具体竖挺）
技术信息（材料和材质信息、技术参数）
维保信息(使用年限、保修年限、维保频率、维保单位等）
建筑柱
几何信息(模型实体尺寸、形 状、位置和颜色等)
技术信息（带装饰面，材质)
几何信息（模型具体尺寸、形状、位置等）
技术信息(材料和材质信息、技术参数）
维保信息(使用年限、保修年限、 维保频率、维保单位等)
门、窗
几何信息 ( 形状、位置等)
几何信息(模型实 体 尺 寸 、位置和颜色等）
几何信息（门窗样式、材质)
技术信息(材料和材质信息、技术参数）
维保信息（使用年限、保修年限、 维保频率、维保单位等)
屋顶
几何信息 （ 悬挑、厚度、坡度)
几何信息 （ 檐口、封檐带、排 水沟）
几何信息（模型具体尺寸、形状、位置等）
技术信息(材料和材质信息、技术参数）
维保信息(使用年限、保修年限、 维保频率、维保单位等）
楼板
天花板
几何信息 ( 坡度、厚度、材质)
几何信息（楼板分层，降板,洞 口，楼板边缘）
几何信息(模型具体尺寸、形状、位置等)
技术信息（材料和材质信息、技术参数)
维保信息(使用年限、保修年限、 维保频率、维保单位等）
楼梯（含坡
道、台阶）
几何信息（形状、位置）
几何信息（详细建模，有栏杆)
几何信息(模型具体尺寸、形状、位置等）
技术信息(材料和材质信息、技术参数）
维保信息(使用年限、保修年限、维保频率、维保单位等）
电梯
几何信息（电梯门，带简单二维 符号表示)
几何信息（详细的 二维符号表示)
几何信息（形状、样式）
技术信息(材料和材质信息、技术参数）
维保信息(使用年限、保修年限、 维保频率、维保单位等)
混凝土结构
板
几何信息（形状）
几何信息(板厚、
板长、宽、表面
材质颜色）
几何信息（模型具体尺寸、形状、位置等）
技术信息(材料和材质信息、技术参数）
维保信息(使用年限、保修年 限、维保频率、维保单位等)
梁、柱
几何信息（形状）
几何信息(梁长 宽高，表面材质颜色）
几何信息（模型具体尺寸、形状、位置等）
技术信息(材料和材质信息、技术参数）
维保信息（使用 年限、保修年 限、维保频率、
维保单位等)
墙
几何信息（形状）
几何信息（墙厚、长、宽、表面材
质颜色）
几何信息（模型具体尺寸、形状、位置等)
技术信息(材料和材质信息、技术参数）
维保信息(使用
年限、保修年
限、维保频率、
维保单位等）
基础
不表示
几何信息（形状）
几何信息(基础 长、宽、高基础 轮廓、颜色）
技术信息(材料和材质信息、技术参数）
维保信息(使用 年限、保修年 限、维保频率、
维保单位等)
给排水专业
管道
不表示
几何信息（按照
系统只绘主管线，标高可自行 定义，按照系统 添加不同的颜色)
几何信息(按照系统绘制管线,管线有准确 的标高，管径尺寸、坡度）
技术信息 (材料和材质信息、技术参数等)
维保信息 （使用
年限、保修年
限、维保频率、
维保单位等)
管件
不表示
几何信息(绘制主管线上的管件）
几何信息（绘制管线上的管件)
技术信息（材料和材质信息、技术参数）
维保信息(使用
年限、保修年
限、维保频率、
维保单位等）
阀门
不表示
几何信息 （绘制
统一的阀门）
几何信息 (DN>=50的分类绘制）
技术信息 （材料和材质信息、技术参数）
维保信息 (使用
年限、保修年
限、维保频率、
维保单位等）
附件
不表示
几何信息 (统一
形状）
几何信息 （DN>=50的分类别绘制）
技术信息 （材料和材质信息、技 术参数等 ）
维保信息 （使用
年限、保修年
限、维保频率、
维保单位等）
仪表
不表示
几何信息 (统一
规格的仪表）
几何信息 (DN〉=50的分类别绘制)
技术信息 （材料和材质信息、技术参数等 )
维保信息 (使用
年限、保修年
限、维保频率、
维保单位等）
设备
不表示
几何信息 (有长
宽高的简单体 量）
几何信息 (具体的形状及尺寸)
技术信息 （材料和材质信息、技术参数等 )
维保信息 （使用
年限、保修年
限、维保频率、
维保单位等）
暖通风专业
风管道
不表示
几何信息(按照系统只绘主管线，标高可自行定义，按照系统添加不同的颜色）
几何信息(按照系统绘制管线，管线有准确的标高，管径尺寸）
技术信息（材料和材质信息、技术参数等)
维保信息（使用年限、保修年
限、维保频率、维保单位等)
管件
不表示
几何信息(绘制主管线上的管件）
几何信息(绘制管线上的管件)
技术信息(材料和材质信息、技术参数）
维保信息(使用
年限、保修年
限、维保频率、
维保单位等）
附件
不表示
几何信息(绘制
主管线上的附件）
几何信息(绘制管线的附件，添加连接件)
技术信息（材料和材质信息、技术参数）
维保信息（使用
年限、保修年
限、维保频率、
维保单位等）
末端
不表示
几何信息(示意，
无尺寸与标高要求)
几何信息（具体
的外形尺寸)
技术信息(材料和材质信息、技术参数等）
维保信息(使用年限、保修年
限、维保频率、维保单位等）
阀门
不表示
几何信息 （绘制
统一的阀门)
几何信息(尺寸、形状、位置）
技术信息(材料和材质信息、技术参数等)
维保信息(使用
年限、保修年
限、维保频率、
维保单位等）
机械设备
不表示
几何信息 （有长
宽高的简单体 量）
几何信息（尺寸、 形状、位置)
技术信息(材料和材质信息、技术参数等）
维保信息(使用
年限、保修年
限、维保频率、
维保单位等）
暖通水专业
暖通水管道
不表示
几何信息(按照
系统只绘主管线，标高可自行 定义，按照系统 添加不同的颜色)
几何信息（按照系统绘制管线,管线有准确 的标高、管径尺 寸、坡度)
技术信息（材料和材质信息、技术参数）
维保信息（使用
年限、保修年
限、维保频率、
维保单位等）
管件
不表示
几何信息（绘制
主管线上的管件）
几何信息（绘制管线上的管件）
技术信息(材料和材质信息、技术参数）
维保信息(使用
年限、保修年
限、维保频率、
维保单位等）
附件
不表示
几何信息(绘制
主管线上的附件）
几何信息（DN〉=50的分类绘制）
技术信息(材料和材质信息、技术参数）
维保信息(使用
限、维保频率、
维保单位等）
阀门
不表示
几何信息 （绘制
统一的阀门)
几何信息(DN>=50的分类绘制）
技术信息（材料和材质信息、技术参数）
维保信息（使用
年限、保修年
限、维保频率、
维保单位等）
仪表
不表示
几何信息 (统一
规格的仪表）
几何信息（DN〉=50的分类绘制）
技术信息(材料和材质信息、技术参数)
维保信息（使用
年限、保修年
限、维保频率、
维保单位等）
设备
不表示
几何信息 (有长
宽高的简单体 量)
几何信息(具体的外形尺寸)
技术信息(材料和材质信息、技术参数）
维保信息（使用年限、保修年
限、维保频率、维保单位等)
电气系统
设备
不表示
几何信息(基本
族)
几何信息（具体的外形尺寸）
技术信息(材料和材质信息、技术参数）
维保信息（使用年限、保修年
限、维保频率、维保单位等）
母线
桥架
线槽
不表示
几何信息（基本
路由）
几何信息（按照系统绘制线路，桥架有准确 的标高，截面尺 寸、坡度）
技术信息（材料和材质信息、技术参数）
维保信息(使用年限、保修年
限、维保频率、维保单位等）
