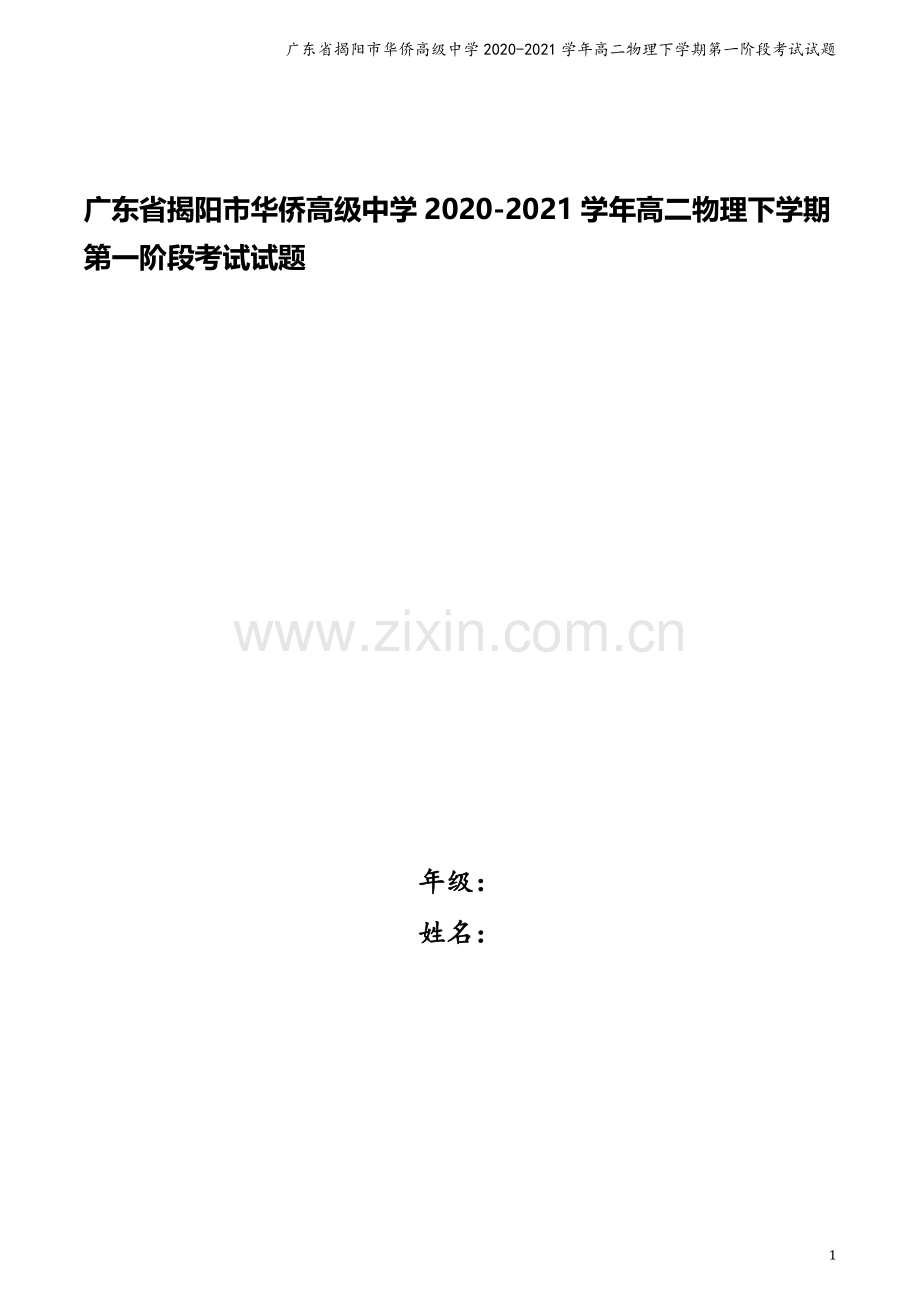

广东省揭阳市华侨高级中学2020-2021学年高二物理下学期第一阶段考试试题.doc

广东省揭阳市华侨高级中学2020-2021学年高二物理下学期第一阶段考试试题

广东省揭阳市华侨高级中学2020-2021学年高二物理下学期第一阶段考试试题

年级：
姓名：

7

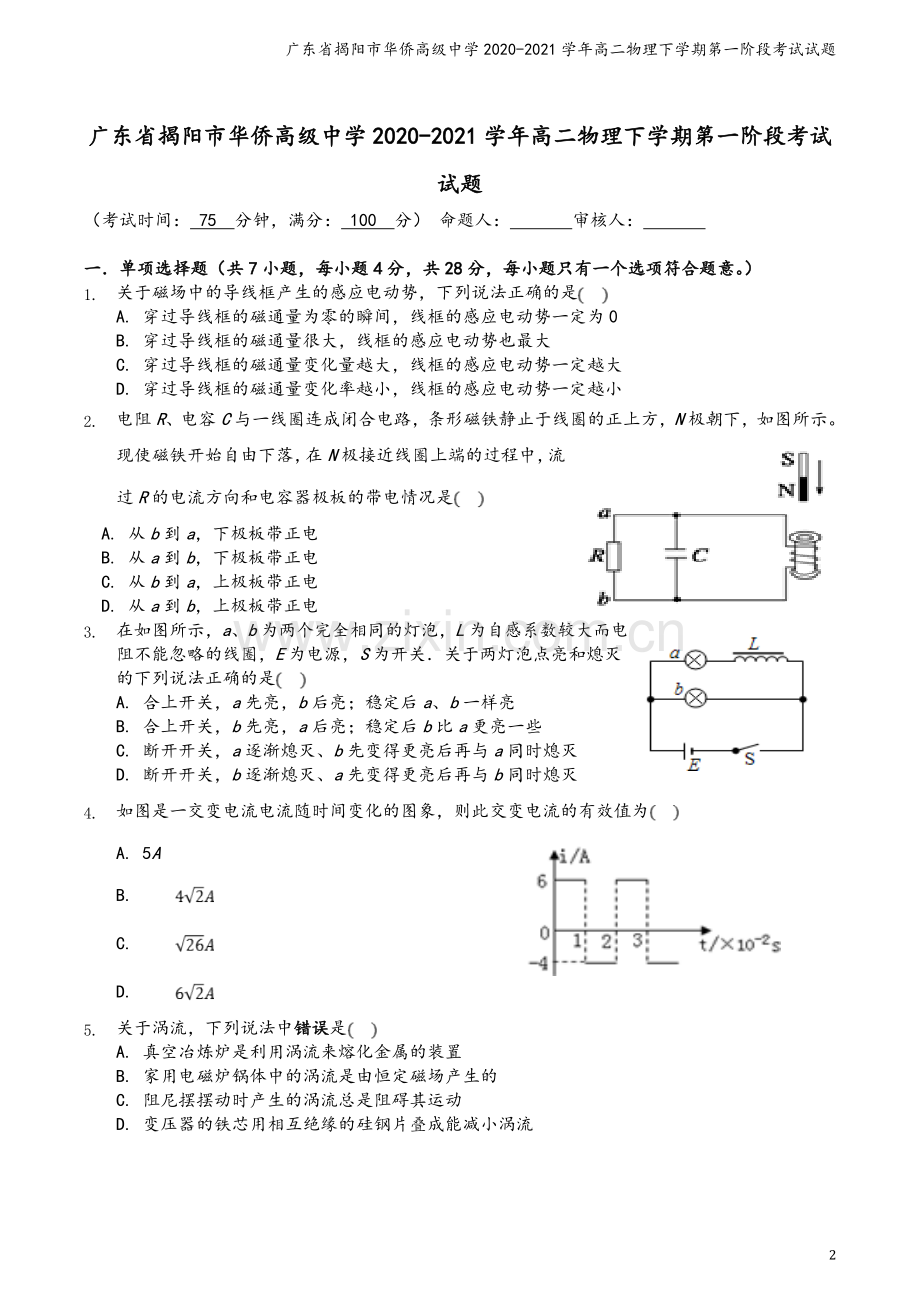

广东省揭阳市华侨高级中学2020-2021学年高二物理下学期第一阶段考试试题
（考试时间： 75 分钟，满分： 100 分） 命题人： 审核人：

一．单项选择题（共7小题，每小题4分，共28分，每小题只有一个选项符合题意。）
1. 关于磁场中的导线框产生的感应电动势，下列说法正确的是
A. 穿过导线框的磁通量为零的瞬间，线框的感应电动势一定为0
B. 穿过导线框的磁通量很大，线框的感应电动势也最大
C. 穿过导线框的磁通量变化量越大，线框的感应电动势一定越大
D. 穿过导线框的磁通量变化率越小，线框的感应电动势一定越小
2. 电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如图所示。现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是
A. 从b到a，下极板带正电
B. 从a到b，下极板带正电
C. 从b到a，上极板带正电
D. 从a到b，上极板带正电
3. 在如图所示，a、b为两个完全相同的灯泡，L为自感系数较大而电阻不能忽略的线圈，E为电源，S为开关．关于两灯泡点亮和熄灭的下列说法正确的是
A. 合上开关，a先亮，b后亮；稳定后a、b一样亮
B. 合上开关，b先亮，a后亮；稳定后b比a更亮一些
C. 断开开关，a逐渐熄灭、b先变得更亮后再与a同时熄灭
D. 断开开关，b逐渐熄灭、a先变得更亮后再与b同时熄灭
4. 如图是一交变电流电流随时间变化的图象，则此交变电流的有效值为
A. 5A
B.
C.
D.
5. 关于涡流，下列说法中错误是
A. 真空冶炼炉是利用涡流来熔化金属的装置
B. 家用电磁炉锅体中的涡流是由恒定磁场产生的
C. 阻尼摆摆动时产生的涡流总是阻碍其运动
D. 变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流
6. 放置的长直密绕螺线管接入如图甲所示的电路中，通有俯视顺时针方向的电流，其大小按图乙所示的规律变化。螺线管内中间位置固定有一水平放置的硬质闭合金属小圆环未画出，圆环轴线与螺线管轴线重合。下列说法正确的是( )
A. 时刻，圆环有扩张的趋势 B.时刻，圆环有收缩的趋势
C. 和时刻，圆环内的感应电流大小相等
D. 时刻，圆环内有俯视逆时针方向感应电流
7. 如图所示，一个有矩形边界的匀强磁场区域，磁场方向垂直纸面向里。一个三角形闭合导线框，由位置左沿纸面匀速运动到位置右。取线框刚到达磁场边界的时刻为计时起点，规定逆时针方向为电流的正方向，则下图中能正确反映线框中电流与时间关系的是( )
A. B.
C. D.
二．多项选择题（共3小题，每小题6分，共18分，每小题至少有两个或两个以上的选项符合题意．全部选对的得6分，选对但不全的得3分，错选或不答的得0分。）
8. 在远距离输电的电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，则
A. 升压变压器的输出电压增大 B. 输电电流减小
C. 降压变压器的输出电压减小 D. 输电线上损耗的功率增大
9. 如图所示，ab、cd是固定在竖直平面内的足够长的金属框架．除bc段电阻为R，其余电阻均不计，ef是一条不计电阻的金属杆，杆两端与ab和cd接触良好且能无摩擦下滑，下滑时ef始终处于水平位置，整个装置处于垂直框面的匀强磁场中，ef从静止下滑，经过一段时间后闭合开关S，则在闭合S后
A. ef的加速度可能大于g
B. 闭合S的时刻不同，ef的最终速度也不同
C. 闭合S的时刻不同，ef最终匀速运动时电流的功率也不同
D. ef匀速下滑时，减少的机械能等于电路消耗的电能
10. 如图甲，一理想变压器原、副线圈匝数比：：5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图乙所示，副线圈仅接入一个的电阻．则
A. 变压器的输入电压最大值是B. 正弦交变电流的周期是
C. 变压器的输入功率是D. 电压表的示数是
三、实验题：（每空3分,共18分。）
11. 某同学设计的可调电源电路如图所示，为保护电阻，P为滑动变阻器的滑片，闭合电键S．

用电压表测量A、B两端的电压；将电压表调零，选择档，示数如图，电压值为______
在接通外电路之前，为了保证外电路的安全，滑片P应先置于______端．填“A”或“B”
要使输出电压U变大，滑片P应向______端滑动．填“A”或“B”
12. 在图中，G为指针在中央的灵敏电流表，连接在直流电路中时的偏转情况．
今把它与一线圈串联进行电磁感应实验，则图中条形磁铁运动方向是______；(填“向上”或“向下”)
图中电流计的指针从中央向______偏转；（填“向右” “向左”或“不”）
图中的条形磁铁上端为______极．（填“N” 或 “S”）
四．计算题（共2小题，共36分。解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题答案中必须明确写出数值和单位。）
13. （18分）如图甲所示，竖直平面内有边长、匝数的正方形线圈，线圈的总电阻，在线圈的中间位置以下区域分布着垂直于线圈的磁场，磁感应强度大小随时间变化关系如图乙所示。求：

线圈产生的感应电动势大小
通过线圈的电流大小；
在时线圈受到的安培力大小。
14. （18分）如图所示，两平行光滑的金属导轨AD、CE相距，导轨平面与水平面的夹角，下端A、C用导线相连，导轨电阻不计。PQGH范围内有方向垂直斜面向上、磁感应强度的匀强磁场，磁场的宽度，边界PQ、HG均与导轨垂直。电阻的金属棒MN放置在导轨上，棒两端始终与导轨电接触良好，从与磁场上边界GH距离为的位置由静止释放，当金属棒进入磁场时，恰好做匀速运动，棒在运动过程中始终与导轨垂直，取求：
金属棒进入磁场时的速度大小v；
金属棒的质量m；
金属棒在穿过磁场的过程中产生的热量Q。
揭阳华侨高级中学高二级第一次物理阶段考试（ 2020 — 2021 学年度第 二 学期）
题号
1
2
3
4
5
6
7
答案
D
A
B
C
B
C
B
题号
8
9
10
答案
CD
AD
AC
11. ； A； B
12. 向下   右  N
13.解:（18分）根据图像知，
由法拉第电磁感应定律得： （6分）
（2）通过线圈的电流为： （6分）
（3）由题图乙可知当时，，
线圈受到的安培力为： （6分）
14. （18分）解：
从静止释放到开始进入磁场过程中，
由动能定理得    (2分）
代入数据，解得速度大小 (2分）
金属棒匀速运动，由平衡条件得    (2分）
根据闭合电路欧姆定律得    (2分）
由法拉第电磁感应定律可知感应电动势大小为 (2分）
联立，代入数据，解得金属棒的质量 (2分）
根据焦耳定律，金属棒在此过程中产生的热量 (2分）
又由题意可知   (2分）
联立，代入数据解得 (2分）
法二：功能关系Q=
