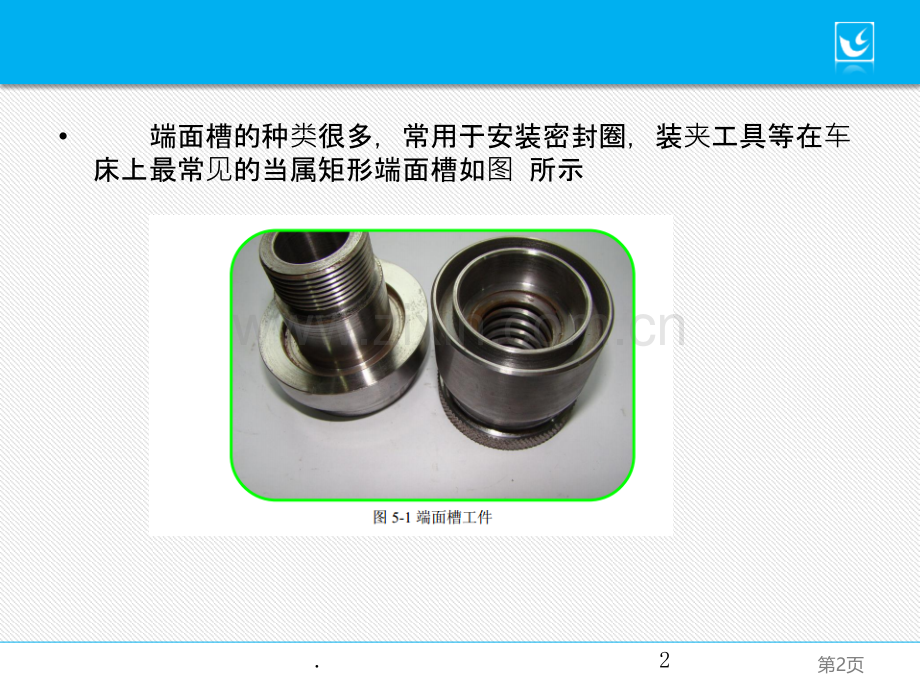

第1页缙云县职业中等专业学校任务一 端面槽车削第2页 端面槽的种类很多，常用于安装密封圈，装夹工具等在车床上最常见的当属矩形端面槽如图 所示2.第3页常见端面槽常见的端面槽有矩形槽、圆弧形槽、燕尾槽和梯形槽如图所示。常常见端面槽端面槽3.第4页端面槽车刀 在加工端面槽时，端面车槽刀左侧的一个刀尖相当于车内孔，另一侧的刀尖相当于在车外圆如图a所示。端面槽端面槽车刀的几何角度刀的几何角度 端面车槽刀的两个副后刀面应一个按内孔刀磨，一个按外圆刀磨。图b中R的取值应比所加工端面槽的外圈半径小。高速高速钢钢端面槽端面槽车车刀刀 端面槽端面槽车车刀几何角度刀几何角度4.第5页端面车槽刀的刃磨 5.第6页6.第7页端面槽的车削1、车槽刀位置的控制方法。（1）测量工件直径 D（2）计算车槽刀左刀尖距离端面槽大经的距离。车槽刀对刀之后径向移动距离为：L=Dd+2b L车槽刀移动距离（直径）（3）按 L 调整切槽刀位置端面切槽刀端面切槽刀对对刀刀7.第8页车削方法（1）精度要求不高，宽度较小、深度较浅的端面槽，通常采用等宽的端面切槽刀采用直进法一次完成（2）当沟槽精度较高时，则选用刀头宽度小于槽宽的切槽刀，采用先粗车（槽两侧留精加工余量），后精车的方法加工。（3）车削宽度较大的平面沟槽，可采用多次直进法粗车，最后精车至尺寸的方法如图 a 所示。（4）车削宽度很大的平面矩形沟槽，常采用小圆头刀或尖头的车刀横向进给切削，然后用车槽刀或左、右偏刀精车至尺寸要求如图 b 所示。多次直多次直进法法车削削较宽端面槽端面槽横向横向进给车进给车削削宽宽度很大的端面槽度很大的端面槽8.第9页端面槽的检测9.
