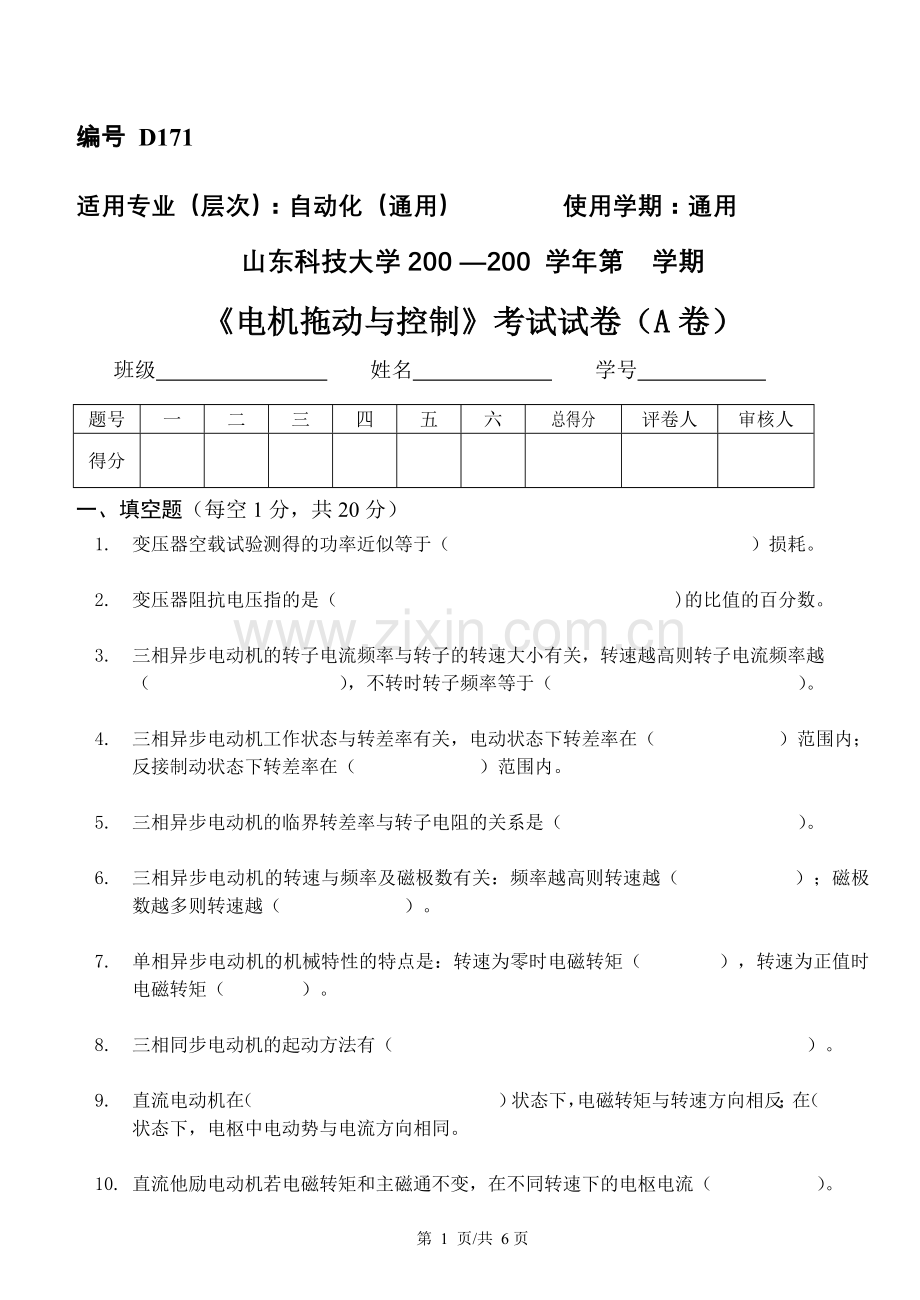

《电机拖动与控制》考试试卷(A卷).doc

编号 D171
适用专业（层次）：自动化（通用） 使用学期：通用
山东科技大学200 —200 学年第 学期
《电机拖动与控制》考试试卷（A卷）
班级 姓名 学号
题号
一
二
三
四
五
六
总得分
评卷人
审核人
得分

一、填空题（每空1分，共20分）
1. 变压器空载试验测得的功率近似等于（ ）损耗。

2. 变压器阻抗电压指的是（ )的比值的百分数。

3. 三相异步电动机的转子电流频率与转子的转速大小有关，转速越高则转子电流频率越（　　 　　），不转时转子频率等于（ ）。

4. 三相异步电动机工作状态与转差率有关，电动状态下转差率在（ ）范围内；反接制动状态下转差率在（ ）范围内。

5. 三相异步电动机的临界转差率与转子电阻的关系是（ ）。

6. 三相异步电动机的转速与频率及磁极数有关：频率越高则转速越（ ）；磁极数越多则转速越（ 　　 　）。

7. 单相异步电动机的机械特性的特点是：转速为零时电磁转矩（ ），转速为正值时电磁转矩（ ）。

8. 三相同步电动机的起动方法有（　　　　 　 ）。

9. 直流电动机在（　　 ）状态下，电磁转矩与转速方向相反；在（ ）状态下，电枢中电动势与电流方向相同。

10. 直流他励电动机若电磁转矩和主磁通不变，在不同转速下的电枢电流（ 　　）。

11. 直流电动机换向器的作用是（　 　 ）。

12. 电动机的过载保护与短路保护区别是（ 　 ）。

13. 所谓零电压保护的含义是（ ）。

14. 电动机的正反转控制设置互锁的作用是（ ）。

15. 中间继电器的用途是（ ）。

二、选择题（每题1分，共10分）

1、一台电动机有两个电刷和两个集电环，则可能是：（　　　　）
Ａ、他励直流电动机 Ｂ、三相同步电动机 Ｃ、绕线转子异步电动机

2、单相异步电动机起动方法有：（　　　　）
Ａ、电容分相起动 Ｂ、频敏变阻器起动 Ｃ、转子串电阻起动

3、直流电动机抑制换向火花的措施有：（　　　　）
Ａ、安装补偿绕组 Ｂ、安装阻尼绕组 Ｃ、安装换相极

4、电动机的额定功率指：电动机在带额定机械负载时的（　　　　）功率。
Ａ、输入 Ｂ、输出 Ｃ、机械　　　　　　

5、某普通异步电动机额定转差率为０．０５，其临界转差率的合理值为：（　　　　）
Ａ、０．０４ Ｂ、０．１２ Ｃ、１．００

6、三相笼型异步电动机自耦变压器降压起动，起动电流减小倍数为0﹒8，则起动转矩减小倍数等于（　　　　）。
Ａ、０．６４ Ｂ、０．８ Ｃ、都不对

7、交流伺服电动机克服自转的措施是：（　　　　）。
Ａ、采用空心杯转子 Ｂ、增大转子电阻 Ｃ、定子中两绕组轴线相差９０度

8、力矩式自整角机的接受机输出信号为：（　　　　）
Ａ、转角 Ｂ、电压 Ｃ、转速

9、电力变压器铭牌中的标志“△/Ｙ—11”的含义是指原、副边接法，同时说明原副边线电压相位关系为（　　　 　）。
Ａ、原边线电压超前副边30度 B、副边线电压超前原边30度 C、原边线电压超前副边330度

10、直流电动机一般不允许直接起动，原因是起动电流是额定电流的（　　　　）。　
Ａ、５～７倍 Ｂ、２倍 Ｃ、数十倍

三、作图题（共10分）

1、作出三相异步电动机的固有机械特性曲线和转子串电阻的人为机械特性曲线。
2、作出变压器的T型等效电路图,并按惯例标出各量正方向。
3、作出直流他励电动机电枢串电阻三级起动的机械特性曲线，说明起动过程中工作点变化情况。

四、计算题（共40分）

1．并励直流电动机的额定数据为：功率１０ＫＷ，电压２２０Ｖ，电枢电流５３Ａ，转速１１００ r / min ；励磁回路电阻200Ω，电枢电阻０.３Ω。试求：
（1）额定效率；
（2）理想空载转速和固有机械特性方程；
（3）负载转矩等于0．8倍额定转矩时的转速；
（4）若起动电流限制为额定电流的2．5倍，应在电枢中串入的起动电阻。

2．三相笼型异步电动机额定数据为：容量９５ＫＷ，转速７２５ r / min ，额定电压３８０Ｖ，Ｙ形连接法，50Hz, 额定电流１９３Ａ，功率因数０．８４，效率０．８９，过载能力２．0。起动电流倍数6．0，起动转矩倍数1．8，试求：
（1）额定转差率和临界转差率；
（2）最大转矩和实用机械特性方程；
（3）采用Ｙ-△起动时的起动电流和起动转矩。

3．三相变压器主要铭牌数据为：750KVA，6000/400V，△/Ｙ-11。求：
（１） 原副边的额定电流；
（２） 匝数变比；
（３） 若输出额定电流时副边电压等于380V，求电压变化率。
五、设计题（10分）
作出三相异步电动机双重互锁的可逆运行控制电路，电路中应设置短路、过载、零压保护。画出其主电路和控制电路图。
六、论述题（共10分）
试分析接触器控制的三相异步电动机转子串频敏变阻器起动电路的工作原理：起动控制、停机控制、频敏变阻器的作用，并说明电路设置的保护环节。

编号 D171
适用专业（层次）：自动化（通用） 使用学期：通用
山东科技大学200 —200 学年第 学期
《电机拖动与控制》考试试卷（A卷）答案（评分标准）**********************************************************************************

一、填空题（每空1分，共20分）
1．额定铁损耗；
2．短路电压与额定电压；
3．低； 定子频率；
4．0－1的； 大于1的；
5．正比；
6．高； 低；
7．为0； 为正值；
8．异步起动和低频起动；
9．制动； 制动；
10．相同；
11．将电源提供的直流转换为电枢内的交流电流；
12．过载时不需要立即切断电源，而短路时必须立即切断电源；
13. 保证电压恢复正常后电动机不会自行起动；
14．防止正反转接触器同时动作造成主电路电源短路；
15．扩展触点的数目和容量。

二、选择题（每题1分，共10分）
1 B 2 A 3 AC 4 BC 5 B
6 B 7 B 8 AC 9 B 10 C

三、作图题（共10分）
1． 4分；
2． 3分；
3． 3分。

四、计算题（共40分）
1．（15分）
（1）85．8％；（3分）
（2）CEΦ=0.1855；（3分）
1181转/分；（3分）
方程；（3分）
（3）1．36欧（3分）

五、设计题（10分）

六、分析题（10分）
起动控制：（4分）
停止控制：（1分）
频敏变阻器的作用：（2分）
保护设置：（3分）
