四种常用阀门的结构特点.docx

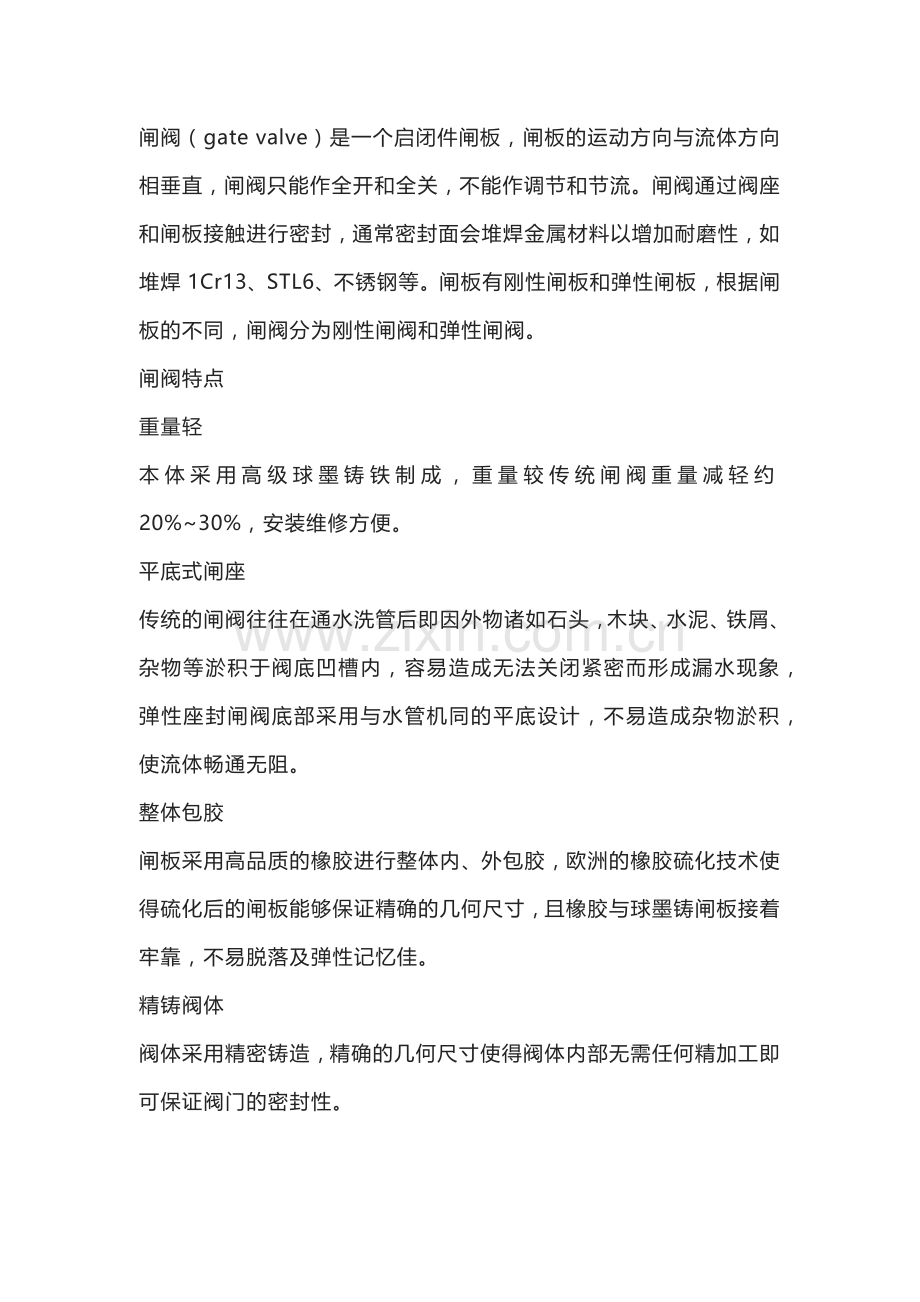

闸阀（gate valve）是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性，如堆焊1Cr13、STL6、不锈钢等。闸板有刚性闸板和弹性闸板，根据闸板的不同，闸阀分为刚性闸阀和弹性闸阀。
闸阀特点
重量轻
本体采用高级球墨铸铁制成，重量较传统闸阀重量减轻约20%~30%，安装维修方便。
平底式闸座
传统的闸阀往往在通水洗管后即因外物诸如石头，木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象，弹性座封闸阀底部采用与水管机同的平底设计，不易造成杂物淤积，使流体畅通无阻。
整体包胶
闸板采用高品质的橡胶进行整体内、外包胶，欧洲的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸，且橡胶与球墨铸闸板接着牢靠，不易脱落及弹性记忆佳。
精铸阀体
阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。
​

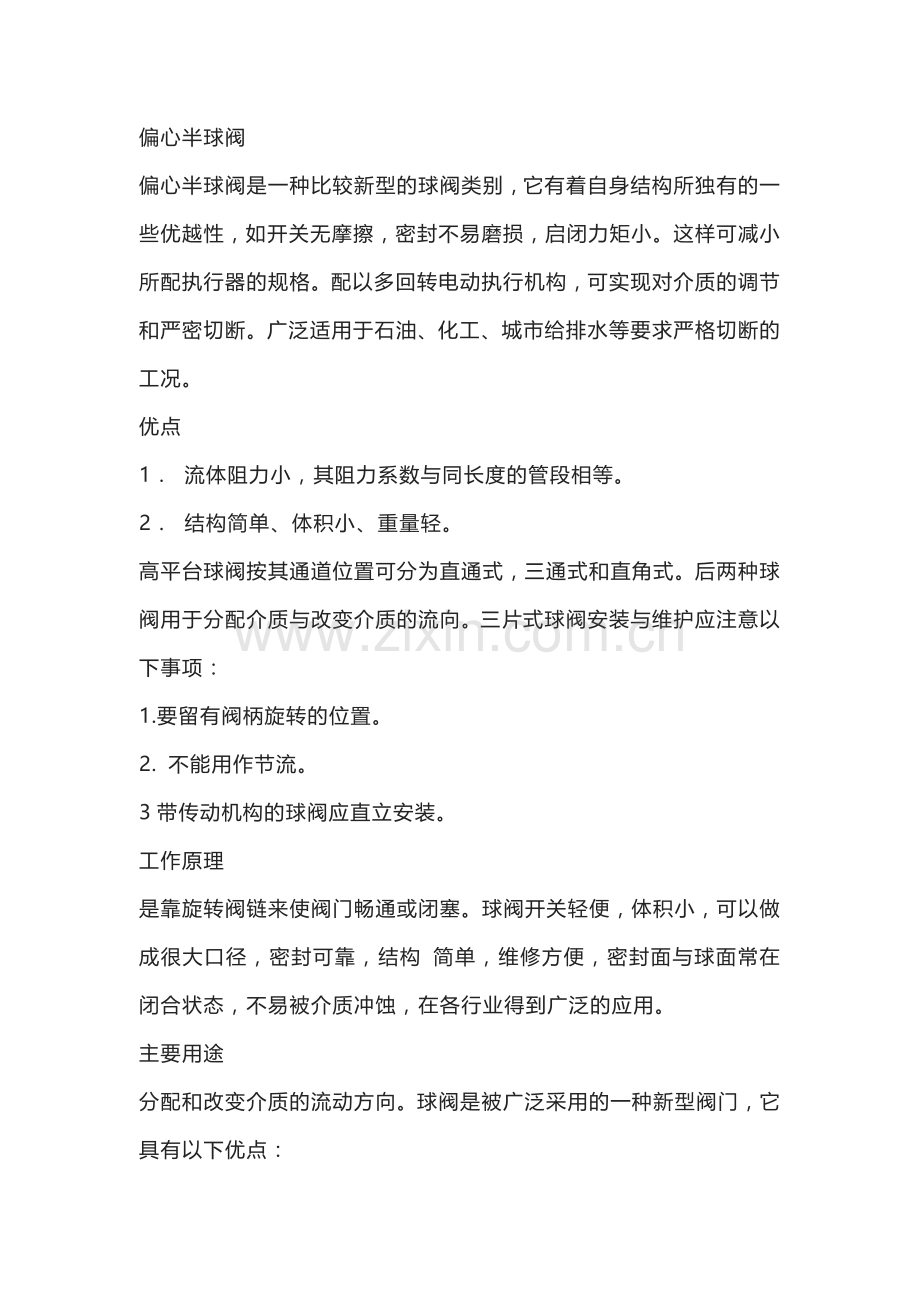

偏心半球阀
偏心半球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
优点
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
高平台球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。三片式球阀安装与维护应注意以下事项：
1.要留有阀柄旋转的位置。
2. 不能用作节流。
3带传动机构的球阀应直立安装。
工作原理
是靠旋转阀链来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
主要用途
分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门，它具有以下优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
​
蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。
阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
结构
主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。
特点
1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
2、蝶阀可以运送泥浆，在管道口积存液体最少。 低压下，可以实现良好的密封。 调节性能好。
3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。
4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。
优点
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。
3、可以运送泥浆，在管道口积存液体最少。
4、低压下，可以实现良好的密封。
5、调节性能好。
6、全开时阀座通道有效流通面积较大，流体阻力较小。
7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
8、密封面材料一般采用橡胶、塑料、故低压密封性能好。
9、安装方便。
10操作灵活省力
​
球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。

法兰球阀
球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。法兰球阀标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
中文名
法兰球阀
公称压力
PN1.0-32.0MPa等
公称通径
DN6～900、NPS 1/4 ～36
连接方式
法兰、对焊、螺纹、承插焊等
适用温度
-196℃～540℃
球阀优点
球阀是被广泛采用的一种新型阀门，它具有以下优点：
1. 流体阻力小，其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠，球阀的密封面材料广泛使用塑料，密封性好，在真空系统中也已广泛使用。
4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。本类阀门在管道中一般应当水平安装
