电气专业算量知识培训课件.pdf

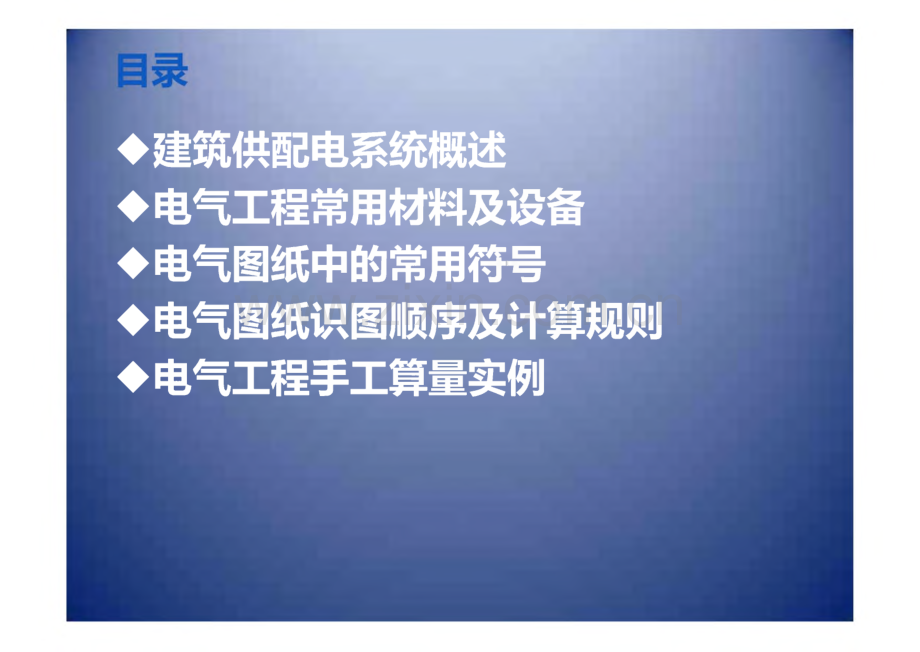

电气专业手工算量知识培训 建筑供配电系统概述电气工程常用材料及设备电气图纸中的常用符号电气图纸识图顺序及计算规则电气工程手工算量实例筑供配电系统概述建筑供配电一、电力系统的组成发电厂的位置一般通常与用电场所相距较远，发出的电能须长距离地输送到用电 场所。为了减少输送过程中的电能损失，运送时一般把发电机发出的电压用变压器 进行升压。而用户所使用的电压又是很低,多数为380V和220V,所以需要降压后使用，甚至需要二次降压才能达到用户的要求。这种由发电.变电.送配电和用电构 成的以个整体，即电力系统。图3为筑供配电系统概述发电厂到电力用户的送电过程示意图。发电送电过程示意图发电厂区域变电所筑供配电系统概述发电厂是用来发电的，其能量的来源有：化学能.水能,太阳能.风能.核能等。根据所利用 的能量形式不同，发电厂可分为水力发电厂.火力发电厂.风力发电厂.核能发电厂等。水力发电厂（也称水电站），是利用河水从上 游流到下游时形成的位差，推动发电机转动，产 生电能。火力发电厂（也称火电站），其能量来源于燃料的化学能。所用的燃料有煤.石油产品和天然 气等。一般以煤为主，火电厂的废气,废水还可 以向附近热力用户供热。筑供配电系统概述核能发电厂（也称核电站），其能量来源 于原子核的裂变，其能量转换过程是：核 裂变能热能机械能电能2、变电所变电所是用来接受电能改变电能电压并分 配电能的场所，其设备主要有电力变压器 与开关设备组。装有升压变压器的变电所 叫升压变电所，装有降压变压器的变电所 叫降压变电所。接受电能，不改变电压，并进行电能分配的场所叫配电所。3、电力线路筑供配电系统概述电力线路是用来输送电能的。发电厂.变 配电所和电能用户通过电力线路联系起来 o它由不同电压等级和不同类型的线路构 成。建筑供配电线路的额定电压等级多为 10KV线路和380V线路。并有架空线路和 电缆线路之分。4、低压配电系统低压配电系统由配电装置（配电箱或柜）及配电线路组成。配电方式主要有三种：放射式、树干式及混合式，见下图筑供配电系统概述配电箱配电箱配电箱配电箱放射式配电方式分类示意配电箱配电箱配电箱配电箱树干式配电箱配电箱配电箱配电箱混合式筑供配电系统概述二、供电电压等级电压有高压和低压之分，常把1KV及以 上的电压称为高压，1KV以下的电压称为 低压。6 10KV电压用于送电距离为 10KM左右的工业与民用建筑供电，380v 电压用于建筑物内部供电或向工业生产设 备供电，220V电压多用于向生活设备、小 型生产设备及照明设备供电。380V和220V 电压采用三相四线制供电方式。筑供配电系统概述三、电力负荷分级电力负荷应根据其重要性分以下三级：1、一级负荷及其供电要求(1)中断供电将造成人身伤亡者(2)中断供电将在政治上.经济上造成重大 损失者(3)中断供电将影响有重大政治、经济意义 的用电部门的正常工作者一级负荷应由两个电源供电筑供配电系统概述2、二级负荷及其供电要求(1)中断供电将在政治上、经济上造成较 大损失者(2)中断供电将影响重要用电单位的正常 工作者当地区供电条件允许且投资不高时，二级负荷宜由两个电源供电。当地区供电条件困难或负荷较小时，二级负荷可由一条6 10kv以上的专用线路供电。如采用电缆时,应敷设备用电缆并经常处于运转状态。t筑供配电系统概述3、三级负荷及其供电要求一级和二级负荷以外者。三级负荷对供电 系统无特殊要求。四、电缆线路1、电缆概述电缆按用途分为电力 电缆和控制电缆两大类 o我们主要讲的是电力 电缆。电力电缆的构造 如图所示。筑供配电系统概述电力电缆类型分有多种，按使用绝缘材 料、封包结构、电压、芯数及内、外护层 材料的不同分类。为了区分电力电缆，常 标以型号。型号是由许多字母和数字排列组合而成的 o电力电缆型号中的字母的排列次序和字 符含义为：筑供配电系统概述VXZYJLT HLQV DPF 12 12 20塑橡纸交铝铜橡铝铅聚不干分一二麻钢裸 料皮绝联芯芯套包包氯滴绝相级级被带钢乙流缘护防防带烯套腐腐护套电电缘聚线线4代4收由7 顼顼电乙 缆烯 电 乐筑供配电系统概述2、电缆的敷设电缆敷设的方法有两种，有直埋敷设、排管内敷设、电缆沟内或嚏道内敷设和室内外的明敷设等。具体的敷设方法应根据电线线路的长短、电缆的数量、周围环境等条件来决定。五、电缆敷设前的准备工作1、应以节省投资、施工方便和安全运行 等方面考虑选择电缆线路路径。具体有：(1)尽量选择最短距离的路径，节省投资量筑供配电系统概述(2)要结合远景规划，尽量避开规划中需要 施工的地方(3)电缆路径尽量减少穿越各种管道、铁路 和其他高低压电缆的次数；在建筑物内，要减少穿越墙壁和楼房地板的次数(4)为了电缆能安全运行和不受各种损害、不让电缆受机械外力、振动、化学腐蚀、地中电流.热及虫害等影响2.运输装卸电缆及电缆盘不应受到损伤。六、电缆头里筑供配电系统概述电缆敷设完后，须将一段段敷设好的电缆 连接起来，这些接头称为中间对接头；电 缆与电源或负载等设备的接头称为终端头,它们统称为电缆头。筑供配电系统概述电气照明工程一、照明的种类1.工作照明正常工作时间使用的照明，称为工作照明，工 作照明进一步分，又可分为一般照明、局部照明 和混合照明三种。(1)一般照明设置在整个场所照度基本均匀的照明。例如办公室、教室、室外广场等。(2)局部照明局限于某部位的照明称为局部照明。常用于局 部地点需要高照度并对照射方向有要求时的照明(3)混合照明一般照明和局部照明同时有的照明叫混合照明 o对于工作位置需要较高照度并对照射方向有特殊要求的场所，宜采用混合照明。2、事故照明正常照明不能使用时启用的备用照明系统。事 故照明一般设置在工作中断或误操作会引起爆炸 火灾、人身佛亡或生产秩序长期混乱.造成严 重政治后果和经济损失等的场所。筑供配电系统概述3、警卫值班照明用在警卫地区设置的照明。警卫值班照明是供值班人员使用的照明（包括传达室.警卫室的照 明）。值班照明宜利用一般照明中能单独控制的 一部分或利用事故照明的一部分或全部作为值班照明。4、障碍照明装在高的建筑物顶上用作障碍标志的照明。筑供配电系统概述二、室内配电线路室内配线的敷设有明敷设和暗敷设两种 o明敷设是将绝缘导线直接（或穿于管子、线槽等保护体内）明敷设于墙壁顶棚 的表面等处；暗敷设是将导线穿于管子、线槽等保护体内，埋敷设于墙壁顶棚、地坪及楼板等内部。配电线路常用配线方法有：管子配线.线槽配线、塑料护套线配线、钢索配线等。（一）、管子配线筑供配电系统概述r所谓管子配线，就是把绝缘导线穿入保护 管内敷设。管子配线工程施工的内容可分 为两大部分，即配管(管子敷设)和穿线1、配管配管有明管和暗管两种，明管要求横平竖 直、整齐美观、固定牢靠。暗管要求管路 短、弯头少，不外露。配管有管子加工.管子连接、管子敷设等工序。(1)管子加工管子加工的内容有管子切割、套丝、弯曲、清理毛刺、除锈.防腐漆等。(2)管子的连接钢管之间连接有丝扣连接和加套管连接两种。(3)管子的敷设1)明钢管敷设步骤如下：用线锤、灰线包划出管路走向的中心线和管路交 叉位置在建筑物上安装支承明配管的支架.吊架或其他的支承物。将管子固定在支架.吊架或其他支承物上。筑供配电系统概述2)暗管敷设步骤如下确定暗管敷设位置按其长度和弯度配置钢管，包括弯.锯、套螺丝等暗管在现浇的混凝土楼板里敷设时，必须在支好楼板，尚未绑扎钢筋时，将钢管、盒等连接起来。2、管内穿线(1)管内穿线有以下规定：1)穿管敷设的绝缘导线，其额定绝缘电压筑供配电系统概述不应低于500V2）管内的导线（包括绝缘层在内）的总截面 积应在管子内空截面积的40%以内3）管内导线不可接头，必须接头时，接头应 放在接线盒（箱）内4）同一回路的导线应穿于同一钢管内5）不是相同回路、相同电压等级和交流与直流的导线，不得穿于同一根管内（2）穿线步骤先将管内积水和杂物去除之后，在管内筑供配电系统概述穿一根引线用的钢丝。当管路较长或弯曲较 多时，也可在配管时就将引线穿好3、金属线槽配线(1)墙及吊顶上的金属线槽配线常用的金属线槽是用钢板制作而成，其 厚度为0.4 1.5mm。用于正常环境(干 燥和不易受机械损伤)的室内场所明敷设 o具有槽盖的封闭式金属线槽，可用在建 筑物顶棚内敷设(2)地面内暗装金属线槽配线建筑供配电系统概述魏柏分或医话恢吁线桢11坟棺建筑供配电系统概述向上三逋与检接头直通线槽筑供配电系统概述地面内暗装金属线槽配线，是将电线和 电缆穿在壁厚为2mm的封闭式矩形金属线 槽内，敷设在混凝土地面、现浇钢筋混凝 土楼板或预制混凝土楼板的垫层内。其组 合安装如图所示，暗装的金属线槽有单槽 型及双槽分离型4、塑料线槽配线塑料线槽配线是由槽底.槽盖及附件等构 成，其材料是由难燃型硬质聚氯乙烯工程 塑料制成筑供配电系统概述防雷接地工程建筑物的防雷装置一般由三部分组成：接闪器、引下线和接地装置 一、接闪器接闪器是用来接收雷电流的金属导体。通常有避雷针、避雷带.避雷网以及兼作接闪的金属屋面和金属构件（如金属烟囱，风管）等。1、避雷针避雷针是安装在建筑物上的针形导体。它 筑供配电系统概述能将雷云的放电通路吸引到避雷针本身，由它及与它相连的引下线和接地体将雷电 流安全导入地中，确保建筑物免受雷击。避雷针通常采用镀锌圆钢或镀锌钢管制成2、避雷带和避雷网避雷带是用圆钢或扁钢装于建筑物顶部或突出部位，如屋脊.屋檐.屋角.女儿墙 和山墙等的条形长带。避雷网是纵横交错 的避雷带叠加在一起，形成多个网孔，是 接近全部保护的方法，用于重要的建筑物筑供配电系统概述避雷带和避雷网可以采用镀锌圆钢或扁钢,圆钢直径不得小于8mm;扁钢截面不得 小于48mm2,厚度不得小于4mm;装设 在烟囱顶端的避雷环，其截面不得小于 100mm2o3、避雷线避雷线是截面不小于35mm2的镀锌钢绞 线，装在架空线路上，以保护架空线路免 受直接雷击。二、引下线引下线是把雷电流引到接地装置的金属重筑供配电系统概述一般采用圆钢或扁钢，宜优先采用圆三、接地装置接地装置是接地体（又称接地极）和接地 线的总合。其作用是把雷电流迅速流散到 大地土壤中去。1、接地体接地体分人工接地体和自然接地体两种2、接地线接地线是从引下线断接卡或换线处至接地焊接成卡接I平屋顶挑檐防雷装置方法示意图避雷针得护胃川出接地机)现浇檐口支座(6)预制桶口支座不上人平屋顶平面挑檐支座方法避雷带08僧悴圆纲1.避雷线、引下线及接地装置位置，由设计决定2.平屋顶上所有凸起的金属构筑物、冷却塔、屋顶风机 等,均应与避雷线连接。3.屋顶面防雷网格尺寸由工程设计决定。各支架间最大尺寸表(mmL10005002000H1500诙150重筑供配电系统概述/）N40铜管避雷针N50纲昔焊接1.避甫针在屋顶上安装方法“N25纲曾支架2.避需针在山端上安装方法支架 引F线图名6nlm厚饵板416x 2506mm厚底板/6 8引下线MIC20碎石混魔上现浇 或C20flj制混覆 土块 240 x 240 x 3704xM16地脚螺隹/.=250底座平面图传统避雷针安装方法（一）|图号|dqia；i11电气工程常用材料及设备一、电线与电缆1、电线电线分为绝缘电线和裸导线两种。(1)绝缘导线常用绝缘电线有橡皮绝缘电线、聚氯乙 烯绝缘电线等。常用绝缘电线见表(2)裸导线裸导线是没有绝缘保护的电线，主要用 于野外架空线路。类型有CJ型铝绞线、LGJ型钢芯铝绞线等常用绝缘电线的型号和特点类型聚氯乙烯绝缘导线橡皮绝缘软线型号BVBVV（圆型）BVVB（平型）BLVBLVV（圆型）BLVVB（平型）BVR、RV、RVB、RVS（绞型）ZRRV、ZR-RVB ZRRVS、ZR-RVVBX、BBX、BXF丁睛聚氯乙烯复合绝缘RFS软线 RFB特点铜芯线，绝缘性能良好 工艺简单，价格较低 铝芯线，绝缘性能良好 工艺简单，价格低 铜芯线，软线铜芯线，阻燃型铜芯线，BXF绝缘性良 好，耐油、不易霉变，不延燃、老化时间较长铜芯线，塑料绝缘线的 新品种电气工程常用材料及设备2、电缆配电系统中，电缆有电力电缆和控制电缆 o输配电能的电缆称作电力电缆。用作保护、操作等路中来传导电流的电缆称作控制电缆。(1)电力电缆目前使用最广泛的是塑料绝缘电力电缆常用聚氯乙烯绝缘电缆，见表(2)通信电缆通信电缆有对称式通信电缆.同轴通信 电缆及光缆.电气工程常用材料及设备型号名称铝芯铜芯VLVVV聚氯乙烯绝缘聚氯乙烯护套电缆VLV22VV22聚氯乙烯绝缘钢带铠装聚氯乙烯护 套电力电缆YJLVYJV交联聚乙烯绝缘聚乙烯护套电力电 缆YJLYYJY交联聚乙烯绝缘聚乙烯护套电缆YJLV22YJV22交联聚乙烯绝缘钢带铠装聚乙烯护 套电缆YJLV23YJV23交联聚乙烯绝缘钢带铠装聚乙烯护 套电缆电气工程常用材料及设备VS铜芯导线BVVB铜芯导线电气工程常用材料及设备电气工程常用材料及设备二、配线用管材配线常用的管材有金属管和塑料管两种1、金属管工程中常用的金属管有厚壁钢管、薄壁钢管、金属波纹管和普利卡套管四类。厚壁钢管按照材料的做法和用途又称焊接钢管或低压流体输送钢管，有镀锌和不镀锌之分。薄壁钢管按用途又称电线管。(1)厚壁钢管水煤气钢管用作电线电缆的保护管，常用在一些潮湿场所或直埋于地下电气工程常用材料及设备(2)、薄壁钢管(电线管)电线管常用作电线、电缆的保护管，暗敷 于室内。(3)、金属波纹管金属波纹管也叫金属软管或蛇皮管，主要 用于设备上的配线。2、塑料管建筑电气工程中常用的塑料管有三种：硬 质塑料管、半硬质塑料管和软塑料管(1)PVC塑料管电气工程常用材料及设备PVC硬质塑料管常用于民用建筑或室内有 酸、碱腐蚀性介质的场所(2)半硬塑料管半硬塑料管多用于干燥场所的电气照明 工程中暗敷布线中。三、低压一次设备变配电所输送和分配电能的电路称为一次 电路。一次电路中使用的电气设备，称为 一次设备。一次设备又有高压一次设备和 低压一次设备之分。常用的低压一次设备 如下：电气工程常用材料及设备电线管电气工程常用材料及设备1、低压熔断器低压熔断器用在低压配电系统中，用于保 护电气设备，当电流超过规定值一定时间 后，以它本身产生的热量，使熔体熔化。www china cn电气工程常用材料及设备2、低压刀开关低压刀开关按其操作方式分，有单投和双 投。按其极数分，有单极双极和三级。按 其灭弧结构分，有不带灭弧罩和带灭弧罩 之分3、低压负荷开关低压负荷开关是由带灭装置的刀开关与熔断器串联组合而成，外装有封闭式铁壳与 开启式胶壳两种4、低压熔断器电气工程常用材料及设备低压熔断器（又称为自动开关），具有良好的灭弧性能。其作用是可在正常情况下切断负荷电流，也能在短路故障时自动切断短路电流，又能靠热脱扣器自动切断过载电流，当电路失压时也能实现自动分断电低压配电屏是按一定的接线方案将有关低 压一、二次设备组装起来，用于低压配电系统中动力、照明配电之用。低压配电屏的结构型式，有固定式和抽屉式两大类型电气工程常用材料及设备6、电力变压器电力变压器室用来变换电压等级的。建筑 供配电系统中的配电变压器都是三相电力 变压器，有油浸式和干式之分。电气图的常用符号1O建集L电仆床削耳包介表1-5逢转电气工程偌用国形宣号及说明图 形 衿 号说 叫图 膨 衿 号谀 明开关（机械式）映射式后断静丰、荽极开奖詹殳将习单送 表示S熔断超式开关1 1 1-多俵开美做宣弓全线 表示.西而黯式仇荷开关71 1接兔虫涉右非动作位置 制点断开）三4 L按钮开奖（不闭钿）L接禽虫器在三归动作位增t 角由点闭S）2厂旋钮开关、旌转开关（团领）L负荷开关（负荷隔咫开 关）位置开关.动合触点 限制开关，动合角!fe点_位at开关.动断触点 限制开关，动断A*点1珀断第式断峥时场珞器r、I1、/;1-动会（沿开）胸点注：率号号也可以用 作开奖做的F号44 熔而血般宣号1-6_动断（方闭）胸点I1电气图的常用符号琅电KiRMW旬介维衣国 形 彷 号说 明图 形 行 号tft 明二装*联泗防设所钠助 仲号43-格接地扣&孑L白勺镌闭（晅水）单相插座算化剂泄防设备相助衿 号zdt卅接地抽&孑L的防洌是单 相J座zts卤代管消防设备钠助付 号_/带接地插孑L的三相孑函 座 导线的旌接0,可蚱卸的喻于连接点带接地iffi孑L的暗费三 木目推r庵、，一/带接地1m孑L的宙闭 阳水）三相？e座空谢需方框为F号XZ_N/在协器一班付号 被狭嚣庭带号直诙在泳器lx而接地拒B孑L的叨运三 相才街座zJ1_J座筋（板）JN壁的器寺个插唐（东田3个）电动杉L启动号号的力电动机启动相械衿号11目有单极无头的疱匡星一三用启动器电力、质明和电信用宣歼羊-吹风机操作最距地1.2m,容量:见设计图纸0 0配电盘编号陶内的数字为动力逐月直明的编号交的电动机 除注明夕卜，只做出线口，防水弯头昵机座上O.2e,均的接地娜松Bza按钮愈隔戢点数表示按钮数，除注明夕卜，均为明装,跑 地1.4m,按钮组合排列见设计图ceca|qes|立标式按钮箱电气图的常用符号上篇 建筑电工程鎏石出知识17续表图 形 符 号说 明名 称型号、规格、做法说明明装双控开关（怕极三线）跷板式开关，25OV-6A暗装双挖开关（单极三线）跷板式“关，25OVfA暗装按钮式定口才开 关25OV-6ACX4-喑装拉缓式定日寸开关25OV A喑裳拉线式多控开关250V 与 A暗装按钮式生控开关25OV-4SA一，包铃干关250V-6 AX天棚灯座（裸灯头）容斌和安装方式见设计图1抽上灯座（裸火了头）各种灯具-般符号火r具型号见本图集密夜灯符号下面数字为选用建耐电r安装工程摘工图 集中待选定型灯具的设计编号Ox X昨定型特制灯具具体要求评见工程图注.尸面数字为区另U和，类白勺 编号 荧光灯列（:带状归F列荧光灯）规格、容量、型号、数境按工程话计图要求，帼 工中一般均应采用高效,能型奘九灯火具及与其 配套的高可养、高功率因数（0.95）的交流电 于银流第I-1单管荧先灯I I双管荧光灯三管荧光灯u荧光灯花灯组合I-防爆型荧光灯每投光大r规格、容量详见设计图注V电源弓I人线除注明夕卜，架空弓I人日寸，向度与一层顶板同o版电杆除石设计图或说叨夕卜.均按建我电气安段工程 施工图桀o带照明火工具的电杆锦已明火目的 电杆及投J理力向o-O-1拉线的一艇符号O*-1带撑杆的电杆电气图的常用符号18建筑电个识图与造彳介续表图形符号说 明名称限号、规格、做法说明交流配电线路需芯导线时为2根j；mm2导线型号的 选择详见工 程设计说明；除工程设计 图中注明外.暗贩耐，按 本图集JD5O-605607 送 配相应的修 转及线槽交流配电线蛤野芯导线时为3根:mm?铜 1.54 _/_交流配电线路管芯导线时为4根：mm2倒可 1.5交流配电线路色芯导线时为5根；mm2铜 1.5O.支路编号，I.I-电缆穿管（钢管、非金鹿管）保护管径规格见具体工程图注中途穿线盒或分线盒做法见建筑电气安装工程施工图集SS伸缩缝穿线盒做法见建猊电气安装工程施工图集-L 一 电缆人孔除注明夕卜，见建柄电气安装工程施工图集I_I_I电缆手孔/向上酝线 向下配线 乃垂直通过配线管线引向符号弓1上，弓1下，由上弓1来，由下弓1来，弓1上拜弓I 下，由上引来再弓1下，由下弓1来再引上知晚舞今电缆桥架封闭式母线弓向符号线槽弓1上，弓【下，由上弓1来，由下弓1来，引上拜李 下，由上弓1来再弓1下，由下弓1来再弓1上-X避雷线除注明夕卜，见建猊电气安装工程船工ma避笛针IB-双极带熔断器开关除注明夕卜，均为HK1型单相胶盖版三极带熔断器开关除注明夕卜，均为HK1型三相股罡司双极带熔断器开关除注明外，均为 HH3或 HH4型单TJT娈熔断器式隔离开关除注明夕卜，均为 HR3型熔断N式开爰熔断器 I除注明外.均为 RC1A 空播女，电气图的常用符号线路敷设部分及常用文字代号I 表达内容 I文字代号I 表达内容 文字代号用塑制线槽敷设 PR 沿墙敷设 WE用硬质塑料管敷设PC 沿顶棚敷设 CE用半硬塑料管敷设FPC 暗敷设在梁内 BC用薄电线管敷设 TC 暗敷设在屋面或顶板内 CC用水煤气钢管敷设SC 暗敷设在地面内或地板内 FC用金属线槽敷设 SR 暗敷设在墙内 WC用电缆桥架敷设 CT 暗敷设在不能进入人的吊顶内AC电气图纸识图顺序及计算规则 I一 供配电系统图的识读主要包括系统图，二次回路电路图及接 线图，变配电所设备安装平、剖面图，变 配电所照明系统图和平面布置图，变电所 接地系统平面图等。1、系统图的表示方法系统图或框图均遵守电气图绘制的一般规 则。二、电气照明施工图的识读1、阅读电气照明施工图的方法电气图纸识图顺序及计算规则阅读建筑电气工程图要对电气图的表达式、通用画法、图形符号、文字符号和建筑 电气工程图的特点等都熟悉，再按照图纸 的顺序阅读，就可以比较迅速全面地读懂 图纸。阅读图纸的顺序如下：(1)看总说明了解工程总体概况.设计依据.要求，使 用的材料规格等；供电电源的来源、电压 等级、线路敷设方法、设备安装高度及安 装方式.补充使用的非国标图形符号.施 工时应注意的事项等。电气图纸识图顺序及计算规则(2)看系统图各分项工程的图纸中有其系统图。具体 的有变配电工程的供电系统图、电力工程 的电力系统图、照明工程的照明系统图以 及电缆电视系统图等。从系统图上可以了 解系统的基本组成，接线情况，主要电气 设备.元件等连接关系及它们的规格.型 号和参数等(3)看平面布置图各分项工程都有其平面布置图。如变配 电所电气设备安装平面图、电气平面图、电气图纸识图顺序及计算规则照明平面图等。从平面布置图上，可以看出设备安装位置、线路敷设部位.敷设方法及所用导线型号、规格.数量.管径大小等。阅读平面图时,一般可按进线总配电箱干线支干线分配电箱用电设备顺序阅读看图时应依据功能关系顺序来看，一般是从上至下或从左至右一个回路一个回路地阅读。(4)看安装大样电气设备安装大样图详细表示了设备的安装方法，是安装施工和编制工程材料计划时的重要参考图纸。安装大样图多采用全国通用电气装置标准图集。(5)看设备材料表设备材料表上反映了该工程所使用的设备、材料型号、规格和数量，是安装施工和编制购置设备、材料计划的重要依据之三、防雷接地施工图的识读,如接闪器是用避雷带，引下线是暗敷,接地体是自然接地体。安装详图一般按照标准图集施工fl电气图纸识图顺序及计算规则一、变配电装置（-）变压器按容量以台计算。（二）高压开关柜分固定式、手车式以台计算（三）低压开关柜分交流.直流以台计算。（四）配电间隔框架、母线桥、设备支架以吨 计算；基础型钢分品种以米计算。（五）封闭式插接母线槽分安装方式以米计算（六）带形母线，分片数以单相米计算。（七）其它电气装置以台（套、个、组）计算。电气图纸识图顺序及计算规则二、电缆配电线路(-)直埋电缆挖.填土方，除特殊要求外,可按下表计算土方量：项目电缆根数每米沟长挖12根 每增一根方量(m3)0.450.153注：1.两根以内的电缆沟，系按上口宽度 600mm,下口宽度400mm,深度 900mm计算的常规土方量；2.每增加一根电缆，其宽度增加 170mm;3.以上土方量系按埋深从自然地坪起算,如设计埋深超过900mm时，多挖的土方 量应另行计算。Fi电气图纸识图顺序及计算规则，（二）人工开挖路面按实际路面材质以平方米 计算。（=）电缆沟铺砂盖砖.盖板，按埋设电缆根 数以沟长米计算。（四）密封式电缆保护管分管径以根计算。（五）电缆保护管敷设适用于局部电缆保护，以米或根计算。（六）电缆终端头.中间头按电缆截面及封头 所用材料划分，以个计算。（七）电缆敷设分截面以米计算。Fi电气图纸识图顺序及计算规则.f（八）电缆梯架.托盘分规格以米计算。（九）防火堵洞，以处计算。三、防雷接地（-）接地极按不同材质、分规格以根或平方 米计算。（二）接地母线分规格及材质，按敷设部位以 米计算。（=）避雷针分安装方式，按针长以根计算。（四）避雷网.高层均压环以米计算。（五）钢窗、铝合金窗跨接地线以处计算；电气图纸识图顺序及计算规则卫生间等电位联接以处计算。(六)避雷引下线分明、暗敷设，以米计算。(七)断接卡子以处计算。(A)避雷器以个计算。(九)接地端子箱以台计算。四.设备(-)成套动力.照明配电箱，插座箱、控制屏、台、箱，按安装方式，分路以台计算。(=)风机盘管接线，分明、暗装以台计算。Fi电气图纸识图顺序及计算规则，（=）插接箱以台计算。（四）阀类接线以个计算。（五）配电箱体分明、暗装，按箱体半周长以 台计算。（六）配电板安装按材质以块计算。（七）盘柜配线分规格，按箱体高度和导线根 数以米计算。（A）木套箱按箱体半周长，以台计算。（九）电动机检查接线，按导线截面以台计算(-)管路敷设按建筑物结构类型，分材质、规格及安装方式以米计算。不扣除管路中 间接线盒、箱.灯头盒、开关盒所占长度 o连接设备导线预留长度，具增加工程量 按附表执行。(二)塑料线槽分规格以米计算。(=)管内穿线分型号，按导线截面以米计算(四)绝缘子配线分敷设方式、导线截面按电气图纸识图顺序及计算规则单根线路以米计算。（五）钢索架设按图示尺寸以米计算。不扣除拉紧装置所占长度。（六）车间带形母线安装分母线截面以单根延长米计算。（七）各种接线箱、盒按安装部位，以个计算 六、照明器具（一）灯具.开关.插座.按钮及电铃均以套 计算。（二）局部照明变压器按容量以台计算。电气图纸识图顺序及计算规则、壁扇及排风扇分规格以台计算。（四）轨道以米计算。（五）组立铁杆按铁杆高度以根计算。（六）升降装置以套计算。七、电气设备试验调整（-）电动变压器系统试验调整按容量以系统 计算。（二）变压器试验，变压器吊芯试验按容量以 台计算。（=）送配电装置系统试验调整分交流.直流|电气图纸识图顺序及计算规则 I以台计算。（四）备用电源、事故照明、中央信号装置试 验调整以系统计算。（五）油断路器、负荷开关、隔离开关试验调 整以台计算。（六）电容器及屏（柜）、电压互感器及屏（柜）试 验以台计算。（七）电流互感器、绝缘子、穿墙套管、避雷 器试验以个（组）计算。（A）接地电阻试验以次计算；电力电缆以次/电气图纸识图顺序及计算规则 根计算；母线试验以段计算。(九)硅、可控硅整流设备试验调整以系统计 算。(+)电动机试验调整按高压、低压，同步、异步及其起动方式，以系统计算。(+-)交流变频调整电动机系统调试按同步、异步及其功率以系统计算。(十二)直流电动机试验调整以系统计算。(+=)励磁机试验按功率以台计算。(十四)伺服电机、测速电机、自整角机、Fi电气图纸识图顺序及计算规则电磁离合器、硒整流器.磁放大器试验以台 计算。（十五）电机放大机试验，调整以系统计算。（十六）示波器照相以次计算。（十七）起重机电气试验调整按起重机类型及 起重量以台计算。
