有限元大作业
第一题
作业要求:通过报告形式提交，要求有文字说明，并有分析结果和说明.（两题都做）

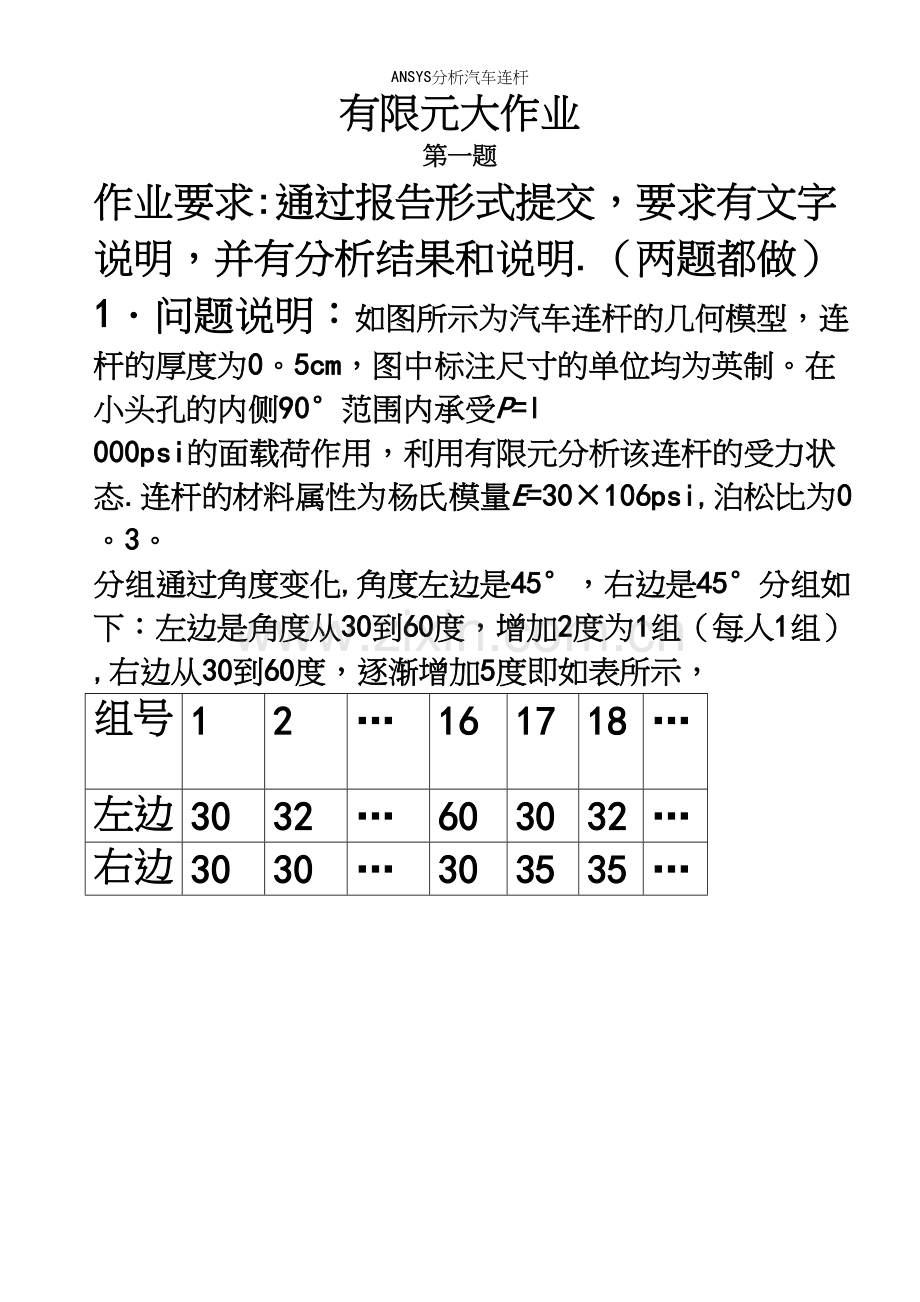

1．问题说明：如图所示为汽车连杆的几何模型，连杆的厚度为0。5cm，图中标注尺寸的单位均为英制。在小头孔的内侧90°范围内承受P=l 000psi的面载荷作用，利用有限元分析该连杆的受力状态.连杆的材料属性为杨氏模量E=30×106psi,泊松比为0。3。
分组通过角度变化,角度左边是45°，右边是45°分组如下：左边是角度从30到60度，增加2度为1组（每人1组）,右边从30到60度，逐渐增加5度即如表所示，
组号
1
2
…

16
17
18
…

左边
30
32
…
60
30
32
…
右边
30
30
…
30
35
35
…

组号：75
组号
75
左边
50度
右边
50度
一建模
1打开UG，详细参数见题目要求,绘制如图的模型:

二 倒入模型
1打开Ansys，点击File,在子菜单中点击Import，选UG，将要分析的 UG文件就导入到Ansys中，如图：

三设置单元类型
1点出主菜单中Preprocessor的子菜单Element Tye，选中Add/Edit/Delete,在弹出的菜单中,点Add.。,在弹出的对话框中选Solid,找到Brick 8node 45,点OK.如图:

四设置材料的密度，杨氏模量和泊松比
1 再选中Material Props下拉菜单中的Material Models， 在弹出的菜单中，点Favorites点Linear Static点再点Density，在对话框中输入7800（钢材密度），点OK,再点Linear Isotropic,在弹出的对话框中依次输入30e6,0.3，点OK。如图:

五创建网格
1点击Meshing子菜单中的MeshTool，在弹出的对话框中，再点击Mesh，然后选中之前导入的模型，点OK，创建网格就完成了，效果如图

六设置载荷和约束
1点出Solution的下拉菜单:Define Loads——Apply——Structural——Pressure——On Areas，选中小孔内圆朝内的一半，点OK,在弹出的对话框内填写1000，点OK。

2再点出Solution的下拉菜单：Define Loads——Apply——Structural--Displacement——On Areas，选中大孔内圆,点OK,在弹出的对话框中选中ALL DOF，点OK

七求解结果操作
1点Solution下拉菜单Solve,再点Current ls,在弹出的对话框中点OK，点击Close。

2点General Postproc下拉菜单Plot Result,点Deformed Shape,在弹出的对话框中点【Def+undeformed】，然后点OK。变形位移如图

3点General Postproc下拉菜单List Results,再点Nodal Solution，在弹出的对话框中，点DOF Solution，再点Displacement vector sum，再点OK，求解到详细各节点的位移,如图

4点General Postproc下拉菜单Plot Result，再点Contour Plot,点Nodal Solu，在弹出的对话框中点Stress,再点von Mises stress,然后点OK，应力分析如图

5点General Postproc下拉菜单List Results，再点Nodal Solution，在弹出的对话框中选STRESS，点von Mises stress然后点OK,最终得到节点最大应力，如图
