建筑试验员技术操作手册.doc

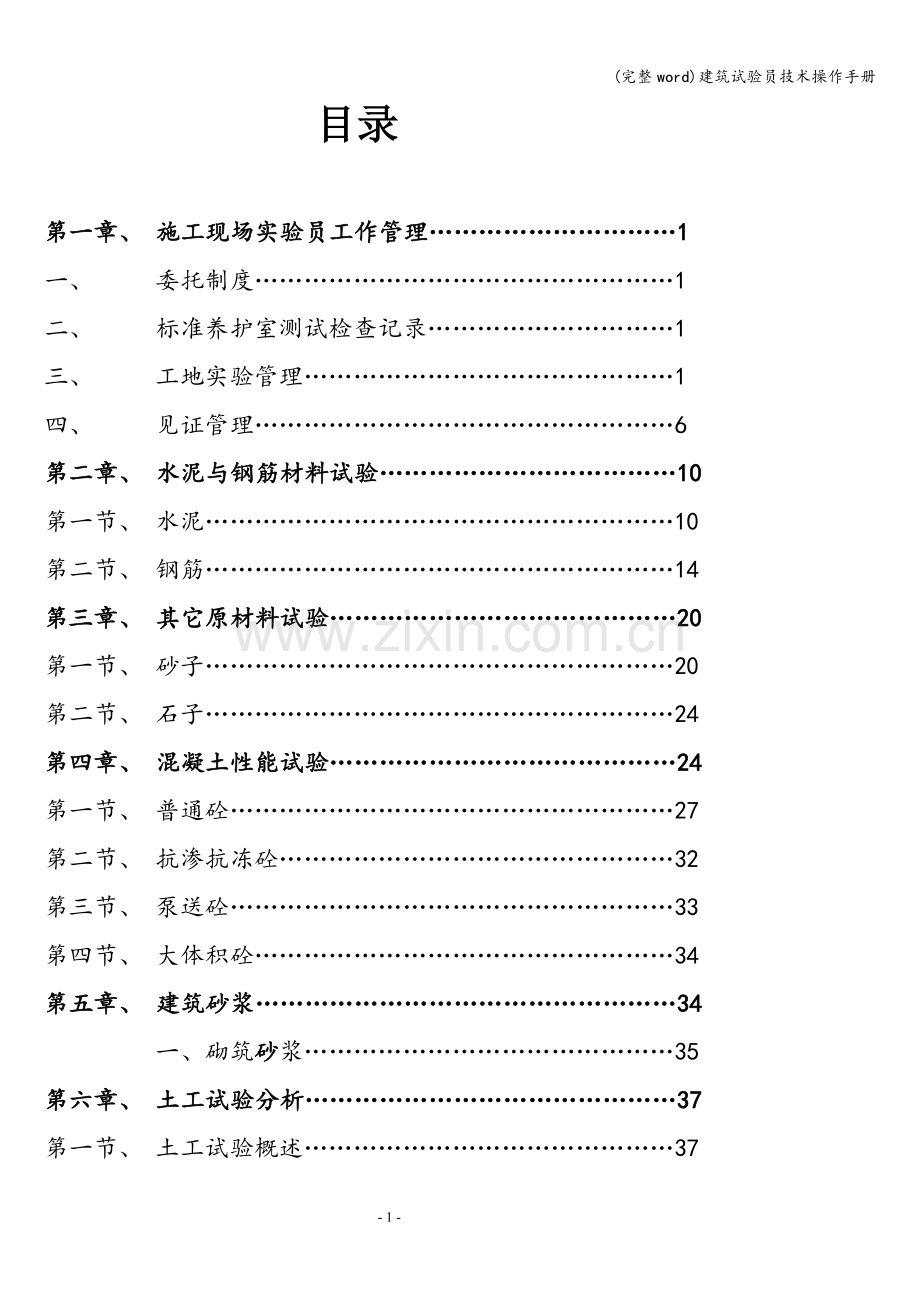

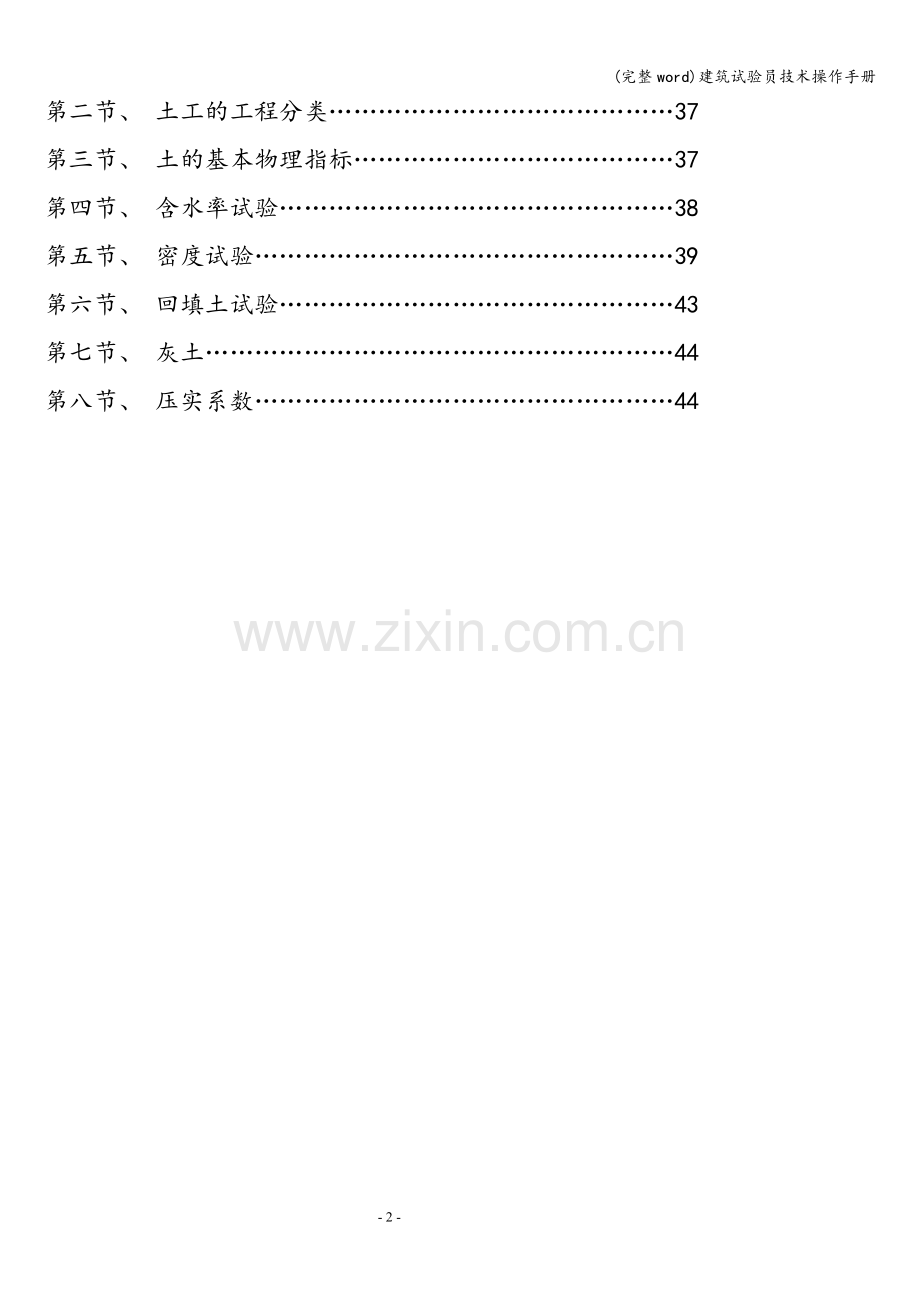

(完整word)建筑试验员技术操作手册目录第一章、 施工现场实验员工作管理1一、 委托制度1二、 标准养护室测试检查记录1三、 工地实验管理1四、 见证管理6第二章、 水泥与钢筋材料试验10第一节、 水泥10第二节、 钢筋14第三章、 其它原材料试验20第一节、 砂子20第二节、 石子24第四章、 混凝土性能试验24第一节、 普通砼27第二节、 抗渗抗冻砼32第三节、 泵送砼33第四节、 大体积砼34第五章、 建筑砂浆34一、砌筑砂浆35第六章、 土工试验分析37第一节、 土工试验概述37第二节、 土工的工程分类37第三节、 土的基本物理指标37第四节、 含水率试验38第五节、 密度试验39第六节、 回填土试验43第七节、 灰土44第八节、 压实系数44第一章 施工现场试验工作管理一、委托制度1 凡送试各种原材料检验的单位,必须认真填写试验委托单。试验委托单要写明编号、试验名称、委托单位、取样地点、试件数量、产地、用于工程的部位、送样日期、需用日期和要求试验项目、需用试验报告份数及其他必须注明的内容。委托单必须有工地技术负责人和送试人签名或盖章。2 各种配合比试验委托必须填写委托单。委托单要写明使用工程名称和部位、强度等级、各种原材料的产地、鉴定情况及掺合料、外加剂等。必须根据工程进度提前提出申请。3 混凝土和砂浆试验报告、配合比申请单、工程部位等由委托单位填写.试验室负责填写收样日期、试验编号、试验结果，办理签字盖章手续。4 试样要和委托单对号无误。二、标准养护室测试检查制度1 标准养护室要设置混凝土养护架，砂浆和水泥试件养护箱.养护温度和湿度采用自动控制装置和喷淋式控制。2 标准养护室的温度应保持在20 士2 ，相对湿度在90 以上.记录温湿度分别用温度记录仪和湿度计。3 进入标准养护室的试件应根据编号、龄期，并按顺序连续摆放进行养护。试件要摆放整齐，出入养护室要按编号、龄期有条不紊地进行。4 混凝土试件要放在养护架上养护。试件之间应保持10 20mm的间距,避免用水直接冲淋试件。5 水泥砂浆试件的养护同混凝土；水泥混合砂浆试件应在温度20 士2 ，相对湿度60 %一80 %的条件下养护.6 水泥试件在水槽中养护，保持水温20 士1 。试件之间应留间隙，水面至少高出试件2cm ,每两周更换一次养护水。7 标准养护室每天检查一次，记录最高、最低温度和湿度。8 标准养护室必须保持清洁,防止杂物及有害物质进入室内.水池要定期清理泥砂。9 经常检查室内各种设备是否处于正常工作状态，以确保养护质量和及时排除事故隐患。三、工地试验管理（一)常用原材料的试验管理1 凡进场原材料必须附有质量证明书和进料单。2 原材料试验应按同一产地、同一品种、同一规格分批验收.3 原材料试验取样应执行规范和规程的规定.4 有合格证又必须复验的原材料,复验合格后方可使用。5 钢筋原材料和钢筋焊接试验，其他试验（如水泥、砂浆、沥青、油毡、粘土 砖、轻骨料、掺合料、外加剂等）由试验员填写试验委托单。各项试验按工号统一编号。6 试验委托单上填写工程部位、材料名称、代表批量、试验项目,并按材料不同种类分别编号。9 工地试验工负责将试验样品送交试验室并及时取回试验报告单，将取回的试验报告及时整理存档。（二）工地施工试验管理1、基础回填土、灰土及砂石地基1.1基础回填土试验由技术负责人通知工地试验工。并告知工程部位、土的类别、技术要求、层次标高，取样布点平面图。1.2工地试验工接到试验通知后应做好一切试验准备，严格遵守操作规程，按要求填写试验记录和试验报告。1。3对于不合格的点位应及时报告技术负责人处理,记录处理结果，直至合格为止。2、混凝土试配、砂浆试配、申请与试块制作2。1配合比的申请（l）配合比申请单由工地试验员负责填写及索取配合比通知单,以试验室签发的配合比通知单为依据签发施工配合比，但施工配合比必须根据现场当时的砂、石含水率进行换算。(2）在施工过程中发现原材料变化较大时，应重新申请配合比。2。2质量检验(1)工地试验员要随时检查计量准确程度、拌和时间和原材料质量情况,发现问题及时解决，并向技术负责人及时汇报。(2）为了保证施工配合比的准确性,工地试验员在每个工作班内至少测定3 次砂、石的含水率,干风热天和雨后应随时测定，并及时调整施工配合比。（3)工地试验员在每个工作班内至少测定3 次混凝土拌合物的坍落度,根据运输时间的长短及拌合物的水分蒸发量，适当增加水用量，保证施工坍落度不受损失，并记录测定结果.2.3试块的制作与养护(l)工地应建立标准养护室,保证试块的养护温度和湿度，暂时不能建立标准养护室的工地，应详细记录试块的养护温度,严防试块受冻或干热失水.(2）试块的用途、规格和留置数量见表1 一4 、表1 一5 .(3）冬季施工的混凝土同条件试块，一般情况下到春天再标准养护28d 后试压。如需了解混凝土结构的自然养护强度，可不再进行标准养护.（4)试块成型后，工地试验员将试块运到标准养护室继续养护,运送过程中要防止试块被冻坏或碰坏. (5）采用商品混凝土浇注结构时，工地试验员必须制作试件，按申请要求检验拌合物的各种性能。(6)抗渗混凝土施工的试块留置应符合 地下防水工程施工及验收规范 (GBJ208 一83 )规定.2。4试块试验报告（1）工地试验员负责索取试块试压报告，将取回的报告单交资料员归档。(2）不符合设计强度要求的试块，必须查找原因，提出处理意见。(3)工地试验员每月进行一次试块强度分析,采用数理统计与文字分析相结合的方法,找出主要原因,制订改进措施，报技术负责人。技术负责人定期检查落实.表1 一4 标准试件规格及制作数量序号试验项目试件规格（mm）与标准试件比值制作试件数量组（块）骨料量大粒径( mm ）l立方体抗压强度试验15015015011（3)401001001000.951（3）31。52抗折强度试验150150600（550)11(3)401001004000。851(3）表1 一5 长期性能和耐久性试件制作数量及要求序号试验项目试件规格(mm）制作数量组（块)骨料最大粒径( mm )l抗冻性能试验(耐久性指标测定）l00100400l （ 3 )31.52抗渗性能试验175185150圆台)l ( 6 )（三）、试验人员配备与管理1、试验人员配备与职责1.1工地试验负责人由技术负责人担任。1。2设一名技术干部专职负责试验工作或聘任业务水平较高、工作能力较强的试验员负责.1.3工地试验员必须经过培训,取得上岗证后方可上岗，否则不得从事试验工作。1。4项目部每季度对工地试验员进行一次全面考核，不合格者应撤换或经教育培训后再上岗。考核主要包括下列内容：（l）工作责任心和工作作风;(2）完成任务情况;（3)遵守操作规程情况；（4）工作质量（制作试块的质量如何，有无试验漏做、误期，是否影响了工程施工，各种台账、报表、报告单填写是否符合要求）； （5)提供合理化建议情况(是否积极出主意想办法，推广应用新技术，使用中收到什么效果）; （6）理论知识及操作技能水平。2、试验人员职责2.1努力学习各种试验规范和业务知识，认真贯彻执行工地试验工作的各项规定和要求，不断提高自身业务水平。2。2认真负责地做好各项现场工作,对现场施工配合比以及取样要严格把关，加强后台管理和计量检测。搞好进场材料的质量把关,认真做好试块制作和各种材料的取样工作.2。3填好各种试验委托单，将试样及时送试并及时索取报告单。建立健全各种试验台账，搞好报表和各种资料的交接。2.4搞好团结协作，认真做好新材料、新技术的推广应用。四、见证管理(一）实行有见证取样和送检的项目1 用于承重结构的混凝土试块。2 用于承重墙体的砌筑砂浆试块.3 用于结构工程中的主要受力钢筋原材料试验及钢筋连接试验.4 地下、屋面、厕浴间使用的防水材料。5 混凝土外加剂中的早强剂和防冻剂。(二)单位工程实行有见证取样和送检的规定及要求1 单位工程有见证取样和送检在原施工试验中随机抽取。2 随机抽样送检的次数为该项目规定试验总次数的30 ；试验总次数在10 次以下的不得少于2 次.3 重要工程或工程的重要部位应增加有见证取样和送检比例，具体比例由各方协调确定。4 每个单位工程须选定1 一2 名取样和送检见证人。5 见证人必须由施工现场监理人员担任,或由建设单位委派具备一定施工试验知识的专业技术人员担任。6 见证人必须取得“见证人员岗位资格证书,或具有“监理工程师资格证书”。7 必须向质监站和试验单位递交见证人备案书.8 因故更换或新增见证人，应立即办理变更备案手续.（三)见证人员的主要职责1 施工现场有见证取样和送检，必须由见证人随机确定。2 现场取样时,见证人员必须在现场进行见证，并做好见证记录。3 见证人员应对试样进行封志,随后送至试验室试验.4见证人员对送检试样的真实性和合法性负法定责任.（四）、见证取样和送检的程序1 项目施工负责人和建设（监理）单位应共同制订有见证取样和送检计划，并确定承担有见证试验的试验室。2 建设（监理）单位应向承监工程的质量监督机构和承担有见证试验的试验室递交“有见证取样和送检见证人备案书”。3 施工企业现场试验人员在现场按有关标准规定进行原材料取样和试样制作时，见证人员必须在旁见证.4 见证人应对试样进行监护，并和施工企业现场试验人员共同将试样送至试验室或采取有效的封志措施后送样。5 承担有见证试验的试验室,在检查确认委托文件和试样上的见证标识、封志无误后，方可进行试验，否则应拒绝试验.6 试验室在有见证取样和送检项目的试验报告上应加盖“有见证试验专用章，由施工单位汇总后与其他施工资料一起归入工程施工技术资料档案。7 有见证取样和送检的试验结果达不到规定标准要求时，试验室应及时通知承监工程的质量监督机构和见证单位.8 有见证试验附件：见附件一、附件二、附件三。附件一有见证取样和送检见证人备案书质量监督站:试验室：我单位决定,由 同志担任 工程有见证取样和送检见证人。有关的印章和签字如下，请查收备案。有见证取样和送检印章见证人签字建设单位名称（盖章): 年 月 日监理单位名称(盖章）： 年 月 日施工项目负责人签字： 年 月 日附件二 见证记录编号: 工程名称：取样部位：样品名称： 取样数量 取样地点: 取样日期 见证记录：有见证取样和送检印章： 取样人签字: 见证人签字： 填制本记录日期： 年 月 日附件三有见证试验汇总表工程名称： 施工单位： 建设单位： 监理单位： 见证人: 试验室名称： 试验项目应送试总次数有见证试验次数不合格次数备注施工单位: 制表人:注：此表由施工单位汇总填写。第二章 水泥与钢筋材料试验第一节水泥一、常用水泥定义、品种、标号、标准代号和技术要求建筑工程常用的水泥有:硅酸盐水泥、普通硅酸盐水泥(GB175 一92 )、矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥(GBI 344 一92 ）等五种。1 定义与标号：见表2 一1 。表2 一1 名称定义标号硅酸盐水泥凡由硅酸盐水泥熟料、0 5 石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料,称为硅酸盐水泥（即国外通称的波特兰水泥).硅酸盐水泥分两种类型，不掺加混合材料的称型硅酸盐水泥，代号P . I 。在硅酸盐水泥熟料粉磨时掺加不超过水泥重量5 石灰石或粒化高炉渣混合材料的称型硅酸盐水泥，代号P . 425R525525R625普通硅酸盐水泥凡由硅酸盐水泥熟料、6 %15混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥（简称普通水泥），代号P 。 O 。掺活性混合材料时,最大掺量不得超过15%,其中允许用不超过水泥重量5 的窑灰或不超过水泥重量10 %的非活性混合材料来代替。掺非活性混合材料时最大掺量不得超过水泥重量10 % 325425425R525矿渣硅酸盐水泥凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料称为矿渣硅酸盐水泥（简称矿渣水泥)，代号P . S 。水泥中粒化高炉矿渣掺加量以重量百分比计为20 70 。允许用石灰石、窑灰、粉煤灰和火山灰质混合材料中的一种材料代替矿渣，代替数量不得超过水泥重量的8 % ，替代后水泥中粒化高炉矿渣不得少于20 275 325425425R 525 525R625R 火山灰质硅酸盐水泥凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料称为火山灰质硅酸盐水泥（简称火山灰水泥）,代号P . P 。水泥中火山灰质混合料掺加量按重量百分比计为20 %50 粉煤灰硅酸盐水泥凡由硅酸盐水泥热料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料称为粉煤灰硅酸盐水泥（简称粉煤灰水泥)，代号P 。 F .水泥中粉煤灰掺加量按重量百分比计为20 40 l 2 技术要求（ l ）氧化镁：熟料中氧化镁的含量不得超过5 。 0 ，如果水泥经压蒸安定性试验合格，则熟料中氧化镁的含量允许放宽到6 . 0 。( 2 ）三氧化硫：矿渣水泥中三氧化硫含量不得超过4 . 0 % ，硅酸盐水泥、普通水泥、火山灰水泥、粉煤灰水泥中三氧化硫含量不得超过3 。 5 %。( 3 ）细度：硅酸盐水泥比表面积大于300kg ，其它四种水泥80 方方孔筛筛余不得超过10 . 0 %。( 4 ）凝结时间:硅酸盐水泥初凝不得早于45min ，终凝不得迟于390min 。其它四种水泥初凝不得早于45min ，终凝不得迟于10h 。( 5 ）不溶物：I 型硅酸盐水泥中不溶物不得超过0 . 75 ;型硅酸盐水泥中不溶物不得超过1 。 50 。( 6 )烧失量：型硅酸盐水泥中烧失量不得大于3 . 0 ， 型硅酸盐水泥中烧失量不得大于3 . 5 %。普通水泥中烧失量不得大于5 . 0 。( 7 ）安定性:用沸煮法检验必须合格.( 8 ）强度：水泥标号按规定龄期的抗压强度和抗折强度来划分，各标号水泥的各龄期强度不得低于表2 一2 数值.表2 一2 品称标号抗压强度（ MPa ）抗折强度( MPa ）3d7d28d3d7d28d硅酸盐水泥425R22.042。54。06.552523。052.54.07。0525R27.052。55。07.0普通水泥32512.032.52。55。542516.042.53.56。5425R21。042。54.06.552522.052.54。07.0矿渣水泥、火山灰水泥、粉煤灰水泥27513。027.52。55.032515。032.53.05.542521。042。54.06.5425R19。042。56。5二、有关规定1 水泥出厂质量合格证和试验报告单应及时整理，试验单填写做到字迹清楚，项目齐全、准确、真实，且无未了事项。2 水泥出厂质量合格证和试验报告单不允许涂改、伪造，随意抽撤或损毁。3 水泥质量必须合格,应先试验后使用，要有出厂质量合格证或试验单。需采取技术处理措施的，应满足技术要求并应经有关技术负责人批准(签字）后方可使用。4 水泥应有生产厂家的出厂质量证明书，并应对其品种、标号、包装（或散装仓号）和出厂日期等检查验收。5 有下列情况之一者,必须进行复试，混凝土应重新试配.( l ）用于承重结构的水泥;( 2 ）无出厂证明的； （ 3 ）水泥出厂超过3个月（快硬硅酸盐水泥为1个月)复试合格可按复试强度使用；（ 4 )对水泥质量有怀疑的；（ 5 ）进口水泥。三、水泥出厂质量合格证的验收和进场水泥的外观检查1 水泥出厂质量合格证的验收：水泥出厂质量合格证应由生产厂家的质量部门提供给使用单位，作为证明其产品质量性能的依据，生产厂应在水泥发出日期起7d 内寄发并在32d 内补报28d 强度。资料员应及时催要和验收。水泥出厂质量合格证中应含品种、标号、出厂日期、抗压强度、抗折强度、安定性、初凝时间、试验标准等项内容和性能指标,各项应填写齐全,不得错漏。水泥强度应以标养28d 试件试验结果为准，故28d 强度补报单为合格证的重要部分，不能缺少。 2 进场水泥的外观检查：水泥进场应进行外观检查。（ l ）标志：水泥袋上应清楚标明：工厂名称、生产许可证编号、品种、名称、代号、标号、包装年、月、日和编号.掺火山灰质混合材料的普通水泥还应标上“掺火山灰”字样，散装水泥应提交与袋标志相同内容的卡片和散装仓号,设计对水泥有特殊要求时,应查是否与设计要求相符.（ 2 ）包装：抽查水泥的重量是否符合规定。绝大部分水泥每袋净重为50 士1kg ，注意袋装水泥的净重，以保证水泥的合理运输和掺量。产品合格证检查：检查产品合格证的品种、标号等指标是否符合要求,进货品种是否和合格证相符。3 水泥外观检查：进场水泥应查看是否受潮、结快、混入杂物或不同品种、标号的水泥混在一起，检查合格后入库贮存.四、水泥的取样试验及试验报告1 水泥试验的取样方法和数量( l )水泥试验应以同一水泥厂、同标号、同品种、同一生产时间、同一进场日期的水泥，200t 为一验收批。不足200t 时,亦按一验收批计算.( 2 )每一验收批取样一组，数量为12kg。 ( 3 )取样要有代表性,一般可以从20 个以上的不同部位或20 袋中取等量样品，总数至少12kg ，拌和均匀后分成两等份,一份由试验室按标准进行试验，一份密封保存备校验用（要用专用工具：内径为19 mm的6 分管长30cm ，前端锯成斜口磨锐）。( 4 )散装水泥：对同一水泥厂生产的同期出厂的同品种、同标号的水泥，以一次进厂（场）的同一出厂编号的水泥为一批，但一批总量不得超过500t 。随机地从不少于3 个车罐中各采取等量水泥，经混拌均匀后,再从中称取不少于12kg 水泥作检验试样。2 常用五种水泥的必试项目（ l )水泥胶砂强度（抗压强度、抗折强度）。（ 2 )水泥安定性。( 3 )初凝时间。 3 水泥试验单的内容、填制方法和要求，水泥试验报告单表样如表2 一24 。表2 一24 水泥试验报告试验编号 委托单位 试验委托人 工程名称 来样日期 品种、标号 厂别、牌号 出厂编号 取样地点 代表数量 试样编号 出厂日期 进场日期 试验日期 一、细度 1 。 80 脚方孔筛筛余量 2 比表面积 m2kg 二、标准稠度用水量P 三、凝结时间 初凝 h min 终凝 h min四、安定性1 雷氏法 mm 2 饼法 五、其他 强度(N / mmZ ） 龄期项目3d7d28d快测抗折强度抗压强度 结论 负责人 审核 计算 试验 报告日期 年 月 日水泥试验报告单中，委托单位、工程名称、水泥品种及标号、出厂日期、厂别及牌号、取样地点等应由委托人(工地试验员）填写。其它部分由试验室依据试验结果进行填写。 水泥试验报告单是判定一批水泥材质是否合格的依据，是施工技术资料的重要组成部分,属保证项目。报告单要求做到字迹清楚，项目齐全、准确、真实，无未了项（没有项目写“无或划斜杠)，试验室的签字盖章齐全.如试验中某项填写错误,不允许涂抹,应在错项上划一斜杠，将正确的填写在其上方，并在此处加盖错者印章和试验章。领取水泥试验报告单时，应验看试验项目是否齐全，必试项目不能缺少（强度以28d 龄期为准），试验室有明确结论和试验编号，签字盖章齐全.还要注意看试验单上各试验项目数据是否达到规范规定的标准值,是则验收存档,否则及时报有关人员处理，并将处理结论附于此单后一并存档。五、整理要求1 此部分资料应归入原材料、半成品、成品出厂质量证明和质量试(检)验报告分册中；2 合格证应折成A4大小或贴在A4纸上；3 一验收批水泥的合格证和试验报告，按批组合，按时间先后顺序排列并编号，不得遗漏；4 建立分目录表,并能对应一致。六、注意事项1 水泥出厂质量合格证应有生产厂家质量部门的盖章；2 生产厂家的水泥28d 强度补报单不能缺少；3 水泥试验报告应有试验编号（以便与试验室的有关资料查证核实），要有明确结论，签章齐全;4 一定要验看试验报告中各项目的实测数值是否符合规范规定的标准值；5 注意水泥的有效期（一般为3 个月，快硬硅酸盐水泥为1 个月），过期必须做复试。连续施工的工程相邻两次水泥试验的时间不应超过其有效期;6 如水泥强度有问题，根据试验报告的数据可降低标号使用，但须经有关技术负责人批准（签字）后方可使用，且应注明使用工程项目及部位.如水泥安定性不合格，则此水泥为废品，绝对不能使用.7 水泥出厂合格证和试验报告按规定不能缺少并能与实际使用的水泥批次相符合；8 要与其它施工技术资料对应一致，交圈吻合 。第二节 钢筋一、钢筋的级别、代号。钢筋的级别分为I 级,I 级钢筋为光圆钢筋,热轧直条光圆钢筋强度等级代号为R235 .低碳热轧圆盘条按其屈服强度代号为Q195 、Q2 15、Q235 ,供建筑用钢筋为Q235 。 、 、级为热轧带肋钢筋，其强度等级代号分别为RL335 、 RL400、RL540,其中Q 为“屈服的汉语拼音字头，R 为“热轧的汉语拼音字头，L 为“带肋”的汉语拼音字头。二、有关规定1 钢筋出厂质量合格证和试验报告单应及时整理，试验单填写做到字迹清楚，项目齐全、准确、真实，且无未了事项。2 钢筋出厂质量合格证和试验报告单不允许涂改、伪造、随意抽撤或损毁.3 钢筋质量必须合格，应先试验后使用，有出厂质量合格证或试验单。需采取技术处理措施的,应满足技术要求并经有关技术负责人批准后，方可使用。4.钢筋应有出厂质量证明书或试验报告单，并按有关标准的规定抽取试样作机械性能试验。进场时应按炉罐（批)号及直径分批检验，查对标志、外观检查。5有下列情况之一者，还必须做化学成分检验：（ l )无出厂证明书或钢种钢号不明的；( 2 )有焊接要求的进口钢筋；( 3 ）在加工过程中，发生脆断、焊接性能不良和机械性能显著不正常的。6 集中加工的钢筋，应有由加工单位出具的出厂证明及钢筋出厂合格证和钢筋试验单的抄件。三、钢筋出厂质量合格证的验收和进场钢筋的外观质量检查1 钢筋出厂质量合格证的验收钢筋产品合格证由钢筋生产厂质量检验部门提供给用户单位，用以证明其产品质量已达到的各项规定指标。其内容包括：钢种、规格、数量、机械性能（屈服点、抗拉强度、冷弯、伸延率)、化学成分(碳、磷、硅、锰、硫、钒等)的数据及结论、出厂日期、检验部门印章、合格证的编号。合格证要求填写齐全,不得漏填或填错，同时须填明批量。钢筋质量合格证（见表2 一38 ）上备注栏内由施工单位填明单位工程名称、工程使用部位，如钢筋在加工厂集中加工，其出厂证及试验单应转抄给使用单位。表2 一38 钢筋质量合格证 编号钢种钢号规格数量化学成分机械性能碳硅锰磷硫屈服点（MPa）抗拉强度（MPa）延伸率（%)冷弯供应单位: 备注： 厂检验部门 签章日期： 年 月 日 钢筋进场，经外观检查合格后，由技术员、材料采购员、材料保管员分别在合格证上签字，注明使用工程部位后交资料员保管。合格证应放入材质与产品检验卷内,在产品合格证分目录表上填好相应项目。2 进场钢筋的外观质量检查（ l )钢筋应逐批检查其尺寸,不得超过允许偏差。（ 2 )逐批检查，钢筋表面不得有裂纹、折叠、结疤、耳子、分类及夹杂，盘条允许有压痕及局部的凸块、凹块、划痕、麻面，但其深度或高度（从实际尺寸算起）不得大于0。2mm ,带肋钢筋表面凸块,不得超过横肋高度，钢筋表面上其它缺陷的深度和高度不得大于所在部位尺寸的允许偏差,冷拉钢筋不得有局部缩颈。( 3 ）钢筋表面氧化铁皮（铁锈）重量不大于16k/t 。（ 4 ）带肋钢筋表面标志清晰明了，标志包括强度级别、厂名（汉语拼音字头表示）和直径（mm)数字。四、钢筋的取样试验及试验报告1 钢筋的取样和数量（ l )热轧钢筋：l )钢筋原材试验应以同厂别、同炉号、同规格、同一交货状态、同一进场时间每60t 为一验收批,不足60t 时，亦按一验收批计算。2 ）每一验收批中取试样一组(2 根拉力、2 根冷弯、1 根化学）。低碳钢热轧圆盘条时,拉力1 根。3 )取样方法：（ A ）试件应从两根钢筋中截取：每一根钢筋截取一根拉力，一根冷弯，其中一根再截取化学试件一根，低碳热轧圆盘条冷弯试件应取自不同盘。（ B ）试件在每根钢筋距端头不小于500mm处截取。( C )拉力试件长度：5d0200mm。（d）冷弯试件长度：5d0150mm。 （ 2 )冷拉钢筋： 应由不大于20t 的同级别、同直径冷拉钢筋组成一个验收批，每批中抽取2 根钢筋,每根取2 个试样分别进行拉力和冷弯试验。2 钢筋的必试项目（ l )物理必试项目：l ）拉力试验(屈服强度、抗拉强度、伸长率）; 2 )冷弯试验（冷拔低碳钢丝为反复弯曲试验)。( 2 ）化学分析：主要分析碳（C ）、硫（S ）、磷（P )、锰（Mn )、硅（si）。3 钢筋试验的合格判定钢筋的物理性能和化学成分各项试验,如有一项不符合钢筋的技术要求，则应取双倍试件（样）进行复试,再有一项不合格，则该验收批钢筋判为不合格，不合格钢筋不得使用，并要有处理报告.4 钢筋试验报告单的内容、填制方法和要求钢筋试验报告单表样见表2 一39 。 表2 一39 钢筋原材试验报告试验报告 委托单位 试验委托人 工程名称及部位 钢材种类 级别规格 牌号 产地 试件代表数量 来样日期 试验日期 一、力学试验结果试件编号规格截面积(mm2)屈服点(N/ mm2）极限强度（N/ mm2）伸长率（)冷弯试验弯心( mm )角度评定二、化学分析结果试验编号试件编号化学成分分析C ( ）S （ % ）P ( % )Mn ( )si( % ）CH结论 负责人 审核 计算 试验 报告日期 年 月 日钢筋试样报告单委托单位、工程名称及部位、委托试样编号、试件种类、钢材种类、试验项目、试件代表数量、送样日期、试验委托人由试验委托人（工地试验员）填写。 钢筋试验报告单中试验编号、各项试验的测算数据、试验结论、报告日期由试验室人员依据试验结果填写清楚、准确。试验、计算、审核、负责人员签字要齐全，然后加盖试验章,试验报告单才能生效. 钢筋试验报告单是判定一批材质是否合格的依据，是施工技术资料的重要组成部分，属保证项目。报告单要求做到字迹清楚,项目齐全、准确、真实，无未了项。没有项目写“无”或划斜杠，试验室的签字盖章齐全。如试验单某项填写错误，不允许涂抹，应在错误上划一斜杠，将正确的填写在其上方，并在此处加盖改错者印章和试验早。 领取钢筋试验报告单时,应验看试验项目是否齐全，必试项目不能缺少，试验室有明确结论和试验编号,签字盖章齐全，要注意看试验单上各试验项目数据是否达到规范规定的标准值，是则验收存档，否则应及时取双倍试样做复试或报有关人员处理，并将复试合格单或处理结论附于此单后一并存档。五、整理要求1 此部分资料应归入原材料、半成品、成品出厂质量证明和质量试（检）验报告分册中;2 合格证应折成A4大小或贴在A4纸上；3 各验收批钢筋合格证和试验报告，按批组合，按时间先后顺序排列并编号，不得遗漏；4 建立分目录表,并能对应一致.六、注意事项1 钢筋的材质证明要“双控”，各验收批钢筋出
