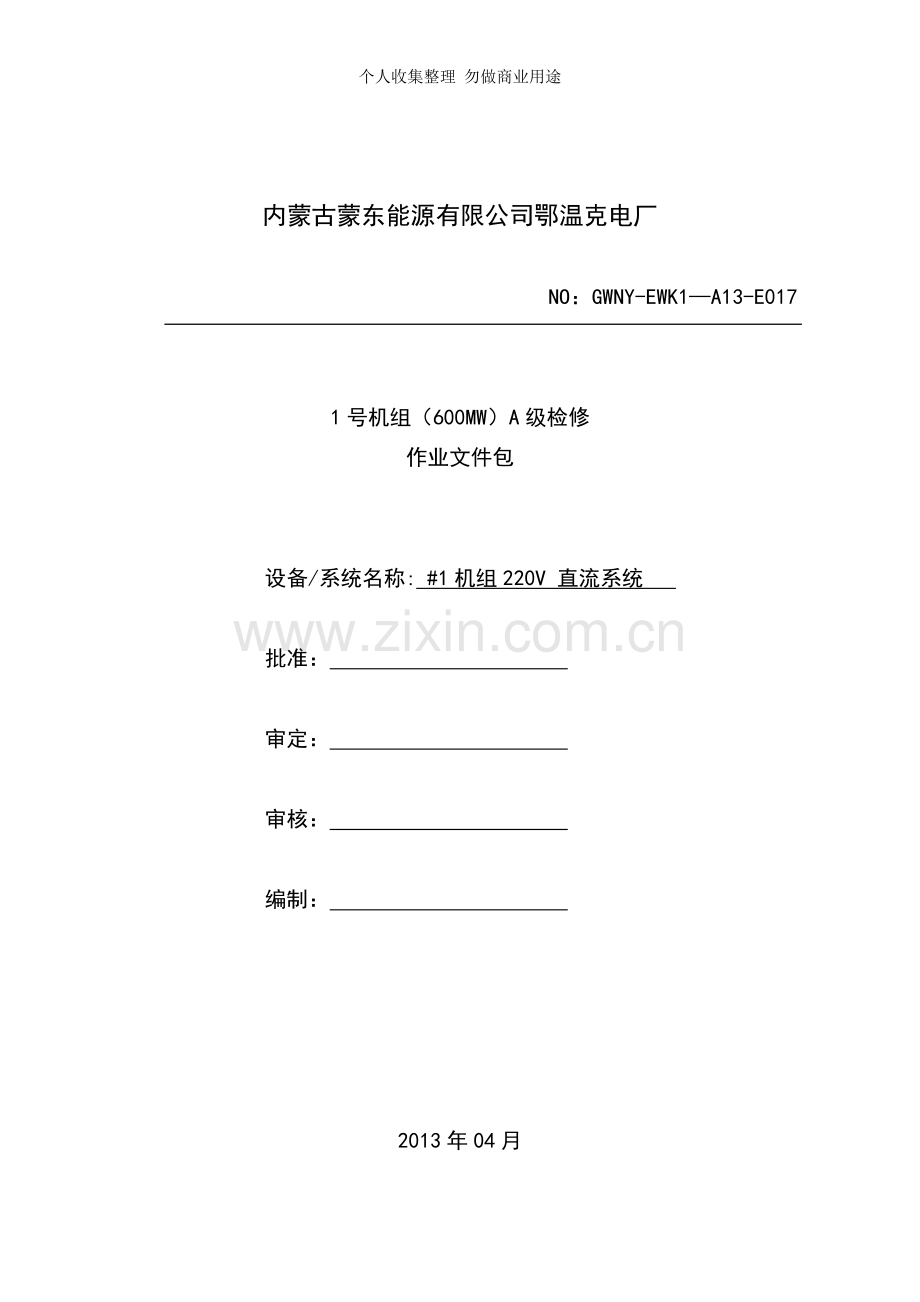

机组V直流系统检修作业文件包.doc

个人收集整理 勿做商业用途

内蒙古蒙东能源有限公司鄂温克电厂

NO：GWNY-EWK1—A13-E017

1号机组（600MW）A级检修
作业文件包

设备/系统名称: #1机组220V 直流系统

批准：

审定：

审核：

编制：

2013年04月

目 录
1 检修任务单
2 修前准备
3 危险点分析及预控措施
4 质量计划
5 检修工序及工艺标准
6 质检点验收
7 试运情况记录
8 检修完工总结

1 检修任务单
设备名称:＃1机组220V 直流系统检修
1.1检修计划
检修级别： A级检修 ；计划工日： 40
1.2工作许可
1.2.1工作票种类： 电气二种工作票 ，明火作业票级别: 无
1。2.2其他工作许可条件
□脚手架 ■围栏设置 □安全网 □其它
1。3修前交底
1。3。1设备概况
1.3。1.1主要技术参数
项目
技术指标
交流输入
相数
三相四线
额定频率（Hz)
50±5％
额定电压（V）
380±10％
直流输出
直流系统电压（V）
220
直流输出额定电压（V)
230
直流输出额定电流Ie（A）
20、50、80、100、160、200、315、400、500
最大极限输出电流（A）
1.2Ie
最高充电电压(V）
330
负荷电流调节范围（A）
200～330
稳流精度
（0.1～1。0）Ie
限流点电流调节范围（A）
<±1%
纹波系数
〈±2%
变压器、电抗器绝缘等级
B
整流器负载等级
I级，即100%额定输出电流连续
1.3。1.2修前状态
装置正常
1.3.2主要检修工作任务和内容
1.3.2.1工作任务:
#1机组220V整流柜检修
1。3。2。2工作内容
1.3.2.2。1、卫生清扫、柜体内检查
1。3.2.2。2、绝缘检查
1。3。2。2.3、定值核对、检查
1.3。2.2.4、设备试运、试验，信号检查
1。3.3以往检修工作经验教训
1。3。3.1安全措施齐全,危险因素控制措施已完成，能保证工作人员安全。
1。3。3。2工作前保证认真检查设备的双重编号，确认无电后方可进行工作；工作期间保证遵章守纪，服从指挥.注意安全保质保量完成任务。
1。3。3.3所有工器具包括试验仪表等齐全,检查合格。
1.3.4交叉作业及配合工作

1.3。5修后目标：
1.3。5。1盘柜外观整洁，二次回路清洁无灰尘，接线正确、端子标号清晰，螺丝紧固。
1.3。5。2装置各插件背板接线牢固,插件联接可靠，液晶显示良好；各继电器线圈及触点外观检查无异常，焊接处无虚焊.
1.3.5。3 1000V摇表测试电缆绝缘大于2M。
1.3.5.4按最新通知单和装置说明书，定值核对正确。
1.3.5。5整流柜保护功能正常，操作功能及报警信号正确。
1.3.5.6整组传动试验良好.
2 修前准备
2。1设备检修所需图纸与技术资料
序号
名称
图纸图号
备注
1
检修工艺规程
《继电保护和安全自动装置技术规程》
［GB/T14285—2006］
2
设备安装、运行说明书
KCFW型整流柜使用说明书

3
试验、检验规程
《继电保护和电网安全自动装置校验规程》
［DL/T995-2006］
4
相关图纸资料
鲁能智能220V直流图纸

5
上次检修记录

2.2主要备品配件与大宗材料计划
工作所需物资、备品计划
序号
名称
规格型号
单位
计划
数量
备注
1
操作面板

块
2
物资已到货
2
接触器K1

物资已到货
3
接触器K2

物资已到货
2。3主要工器具明细(专用工具、检修装置、测量仪器仪表等）
序号
名称
型号规格（材质）
单位
数量
备注
1
绕线盘

盘
2
电厂自备
2
1000V兆欧表

台
1
电厂自备
3
数字万用表

台
1
电厂自备
4
微机保护测试仪

台
1
电厂自备
5
绝缘胶布

盘
2
电厂自备
6
中性笔

支
1
电厂自备
7
手套

付
2
电厂自备
8
毛刷

把
2
电厂自备
9
改锥
一字、十字
把
各1
电厂自备
10
尖嘴钳

把
1
电厂自备
2。4人员准备
序号
分工
要求
人数
备注
1

2

3

2。5现场准备
序号
准备项目
1
运行设备隔离措施:安全标示牌、围栏等与运行设备隔离措施。
2
现场检修环境布置：放置作业垫及清理工具。
3
检修准备工作：摆放专用、仪器.
3 危险点分析及预控措施
序号
危险点
预控安全措施
1
人员思想状况不稳
工作班（组）长或工作负责人要对言行、情绪表现非正常状况的成员进行沟通、谈心，帮助消除或平息思想上的不正常波动，保持良好的工作心态，否则不能进入生产现场参加检修作业.
2
人员精神状态不佳
工作班(组)长或工作负责人要观察、了解成员精神状态,对酒后上班、睡眠不足、过度劳累、健康欠佳等成员严禁进入工作现场。
3
误动其它设备
1、办理工作许可手续后，待全体人员到达工作地点,对照工作票认真核对设备名称和编号，确认无误后，工作负责人向全体成员交待安全措施、注意事项及周围工作环境。
2、雇佣临时工时，必须在监护下工作.
4
人身触电
1、工作前验明设备是否有电
2、工作中不得将回路的永久接地点断开
3、工作前要认真核对设备编号、名称和位置，防止走错工作地点
4、了解工作地点一二次设备运行情况，与本工作有无联系
5、查清可能送电至工作地点的位置是否装设接地线
6、接、拆电源必须在电源开关断开的情况下进行工作
7、工作前要断开PT二次回路，防止反送电，运行中CT二次回路严禁二次开路
5
机械伤害
1、紧螺丝时防止碰伤手臂
2、攀登一次设备前看清设备编号并在有经验的第二人监护下进行
3、攀登一次设备前应戴好安全帽并系好安全带
6
保护三误
1、认真核对定植通知单和实际是否相符
2、设备试验、二次线变动做好检修记录
3、认清设备位置，防止误碰其他运行设备
4、保护二次回路变动时，没用的二次线拆除，防止寄生回路的存在
5、应防止联跳回路的误动
6、试验电源不得以运行中的保护电源作为试验电源
7
设备损坏
1、二次接线做好标记
2、设备电源接线严格按图纸进行,防止造成装置损坏
3、接触二次电路板必须进行人体放电，防止感应电造成电路板故障
4、插拔插件必须在装置断电的情况下进行,操作应小心谨慎，并使用合适的工具
危险点工作人员签字确认：

4 质量计划
质检点
质检点内容
验收级别
备注
W1
绝缘检查
三级

H1
设备试运、试验，信号检查
三级

5 检修工序及工艺标准
5。1工作许可:
工作票号: ；明火作业票号:
5.2检修工序
5。2.1柜体内检查及清扫
5。2。1。1保护柜应清洁无尘，接线应无机械损伤，端子压接应紧固。
5.2.1.2安全措施及注意事项
5。2.1.3检查前应先断开交流电压回路，后关闭直流电源。
5。2.1.4断开直流输出开关
5.2.1。5检查确认检修安全措施已全部执行
5.2。1.6确认现场带电设备，并用绝缘胶布封好，做好隔离
5。2.1.7工作过程中，如果遇到现场设备与施工图纸不符时,应及时提出2.1.8并经专工和设计院认可后,才能更改。
5.2.1。9相关工作人熟悉施工现场及项目协及范围，明确工作内容，分工合理。
5.2.2一般性外观检查
5.2。2。1装置内外部清洁积尘.
5.2。2.2检查小开关、拨轮及按钮是否良好。
5。2.2。3检查插件是否无损伤或变形,连线是否连接好。
5.2。2.4各插件上元件是否焊接良好，芯片是否插紧.
5。2。2。5各插件上焊点是否饱满良好，无虚焊。
5.2。2.6检查前应先断开交流电压回路，后关闭直流电源。禁止使用吸尘器清洁保护插件.如发现问题应查找原因，不要频繁插拔插件.
质量标准
项目
质量标准
观察结果
结论
盘柜外观
盘柜外观整洁、无破损

柜内装置
各插件外观及焊点检查情况

检查面板操作是否灵活、显示屏显示是否完好

各装置后背板内清扫及检查情况

各插件印刷电路是否无损伤或变形，连线是否连接好；

装置的小开关是否良好;

各插件上元件是否焊接良好，芯片是否插紧

各插件上变换器、继电器是否固定好；

后板配线连接是否良好

5.2.3绝缘检查
5.2.3.1各电压等级交流、直流回路之间及对地绝缘检查
Ue≤60V 者使用 250V 兆欧表,60V＜Ue ≤380V 者使用 500V兆欧表；380V＜Ue≤660V者使用 1000V兆欧表
5。2。3.2用不同等级的兆欧表测定其绝缘电阻值，不小于 10MΩ;湿度比较大的场合，可不小于 5MΩ

项目
测试结果
结论
交流
A—B

A—地

B—C

B—地

C-A

C—地

直流
正—地

负-地

正-负

5.2。4定值核对、检查
5.2.4.1按最新通知单和装置说明书,定值核对正确。
5。3设备试运、调试、试验
5。3.1整流柜操作功能及报警信号检查
5.3。1.1直流输出过压发声光告警.
5。3。1.2直流输出欠压发声光告警。
5。3。1。3两路切换应正常；主、备电源转换正常。
5.3.1.4各种显示仪表正常:电流表、电压表显示正常。
5。3。1。5保护电压试验时，输出电压低于保护设定值时,监控发出声光告警。
5.3.1.6交流停电试验，交流停电时，发声光告警。
5。3。2整流柜试验结束，准备投运
5.3.2。1恢复正常接线
5。3。2.2拆除试验接线。
5。3.2.3按照安全措施票恢复正常接线；并检查装置各种参数及开关在开工前状态。
5。3。2.4盖好保护装置的面板或盖子。
5.3.2。5检查保护装置及所属二次回路端子排上接线的紧固情况。
5。4收尾工作
5。4。1工作票终结确认。
5.4.2整理收拾工具。
5.4.3工完料尽场地清.
6 质检点验收
见证点
W1
质检内容
绝缘检查
质量监督点自检情况
质量标准
自检情况描述
用1000V摇表测量二次回路绝缘电阻合格（大于1兆欧）。

记录人签名：
验收
工作负责人
一级验收
二级验收
三级验收
签名

日期

见证点
H1
质检内容
设备试运、试验,信号检查
质量监督点自检情况
质量标准
自检情况描述
传动试验良好，整流柜保护功能正常，操作功能及报警信号正确.

记录人签名：
验收
工作负责人
一级验收
二级验收
三级验收
签名

日期

7 试运情况记录
7。1试运时间：
7.2参加试运人员：
7.3试运数据:

7。4试运结论：

8 检修完工总结
工作负责人： 检修单位：
8.1实际检修时间: 年 月 日至 年 月 日
实际工日： 工日
8.2检修主要工作

8。3发现并消除的主要缺陷

8.4尚未消除的缺陷及未消除的原因

8.5设备变更或改进情况、异动报告和图纸修改情况、不符合项处理情况

8.6质量监督点执行情况
本项目设置W点 个，H点 个；
验收合格的W点 个，H点 个；
8。7试运结果

8.8设备和人身安全情况

8.9备品备件、材料消耗记录
名称
型号规格
数量
用途
备注

8。10检修经验总结与建议

10
