电子电工技能训练教程文件.ppt

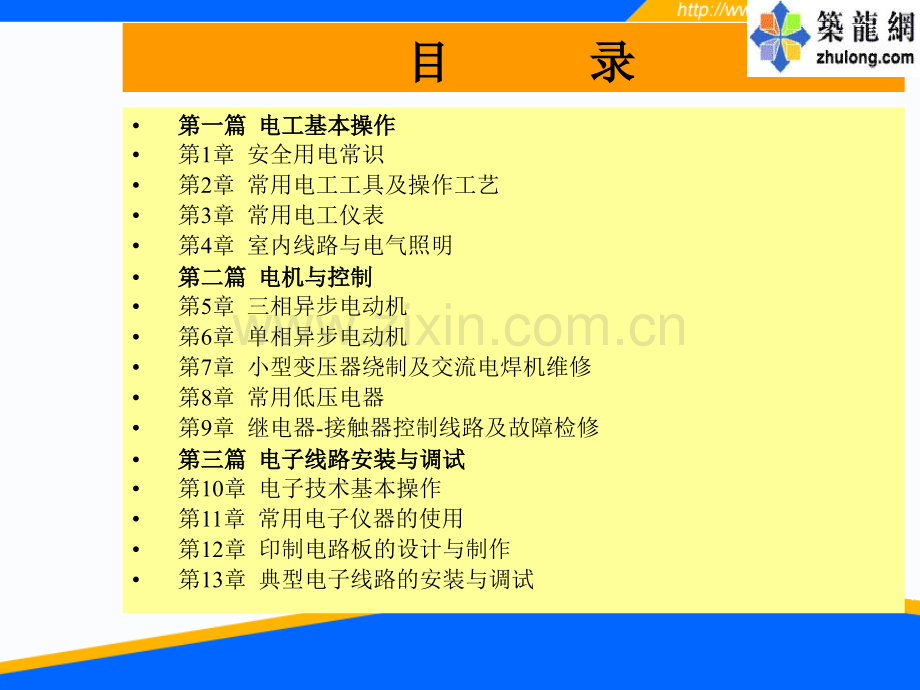

电工电子技能训练电工电子技能训练目目录录第一篇第一篇电工基本操作电工基本操作第1章安全用电常识第2章常用电工工具及操作工艺第3章常用电工仪表第4章室内线路与电气照明第二篇第二篇电机与控制电机与控制第5章三相异步电动机第6章单相异步电动机第7章小型变压器绕制及交流电焊机维修第8章常用低压电器第9章继电器-接触器控制线路及故障检修第三篇第三篇电子线路安装与调试电子线路安装与调试第10章电子技术基本操作第11章常用电子仪器的使用第12章印制电路板的设计与制作第13章典型电子线路的安装与调试第一篇第一篇电工基本操作电工基本操作第第1章章安全用电常识安全用电常识内容提要内容提要本章以安全用电为重点，介绍了人体触电的有关知识、安全用电的方法和安全用具、触电的原因及预防措施、触电急救的方法、电气防火、防爆、防雷常识等内容。1.1关于人体触电的知识关于人体触电的知识1.1.1触电的种类触电的种类电击：就是通常所说的触电，触电死亡的绝大部分是电击造成的;电伤：由电流的热效应、化学效应、机械效应以及电流本身作用所造成的人体外伤。1.1.电流伤害人体的因素电流伤害人体的因素伤害程度一般与下面几个因素有关：(1)通过人体电流的大小；(2)电流通过人体时间的长短；(3)电流通过人体的部位；(4)通过人体电流的频率；(5)触电者的身体状况。电流通过人体脑部和心脏时最危险；40Hz60HZ交流电对人危害最大.以工频电流为例,当1毫安左右的电流通过人体时，会产生麻刺等不舒服的感觉；1030毫安的电流通过人体，会产生麻痹、剧痛、痉挛、血压升高、呼吸困难等症状，但通常不致有生命危险；电流达到50毫安以上，就会引起心室颤动而有生命危险；100毫安以上的电流，足以致人于死地。通过人体电流的大小与触电电压和人体电阻有关。1 11 13 3触电的方式触电的方式1单相触电 在低压电力系统中，若人站在地上接触到一根火线，即为单相触电或称单线触电，如图11所示。人体接触漏电的设备外壳，也属于单相触电。2.两相触电 人体不同部位同时接触两相电源带电体而引起的触电叫两相触电，如图12所示。单相触电和两相触电单相触电和两相触电 图11单相触电图12两相触电 3.接触电压、跨步电压触电接触电压、跨步电压触电 当外壳接地的电气设备绝缘损坏而使外壳带电，或导线断落发生单相接地故障时，电流由设备外壳经接地线、接地体（或由断落导线经接地点）流入大地，向四周扩散，在导线接地点及周围形成强电场。接触电压:人站在地上触及设备外壳，所承受的电压。跨步电压:人站立在设备附近地面上，两脚之间所承受的电压。如图13所示。图13接触电压和跨步电压触电1.2安全电压和安全用具安全电压和安全用具121安全电压安全电压不带任何防护设备，对人体各部分组织均不造成伤害的电压值，称为安全电压。世界各国对于安全电压的规定：有50伏、40伏、36伏、25伏、24伏等，其中以50伏、25伏居多。国际电工委员会（IEC）规定安全电压限定值为50伏.我国规定12伏、24伏、36伏三个电压等级为安全电压级别.在湿度大、狭窄、行动不便、周围有大面积接地导体的场所（如金属容器内、矿井内、隧道内等）使用的手提照明，应采用12伏安全电压。凡手提照明器具，在危险环境、特别危险环境的局部照明灯，高度不足2.5米的一般照明灯，携带式电动工具等，若无特殊的安全防护装置或安全措施，均应采用24伏或36伏安全电压。122安全用具安全用具常用绝缘手套、绝缘靴、绝缘棒三种。1.1.绝缘手套绝缘手套 由绝缘性能良好的特种橡胶制成，有高压、低压两种.操作高压隔离开关和油断路器等设备、在带电运行的高压电器和低压电气设备上工作时，预防接触电压。2.2.绝缘靴绝缘靴 也是由绝缘性能良好的特种橡胶制成，带电操作高压或低压电气设备时，防止跨步电压对人体的伤害。3.3.绝缘棒绝缘棒 又称绝缘杆、操作杆或拉闸杆，用电木、胶木、塑料、环氧玻璃布棒等材料制成,结构如图14所示。主要包括:1 工作部分、2 绝缘部分、3 握手部分、4 保护环。图14绝缘棒的结构触电原因触电原因 作用:操作高压隔离开关、跌落式熔断器，安装和拆除临时接地线以及测量和试验等工作。常用规格：500V、10KV、35KV等。1 1.1 1.3 3 触电原因及预防措施触电原因及预防措施 直接触电:人体直接接触或过分接近带电体而触电；间接触电:人体触及正常时不带电而发生故障时才带电的金属导体。1 13 31 1触电的原因触电的原因 常见的触电原因：1.线路架设不合规格 2.电气操作制度不严格 3.用电设备不合要求 4.用电不规范132触电的预防触电的预防1直接触电的预防直接触电的预防（1）绝缘措施 良好的绝缘是保证电气设备和线路正常运行的必要条件。例如：新装或大修后的低压设备和线路，绝缘电阻不应低于0.5M；高压线路和设备的绝缘电阻不低于每伏1000M。(2)屏护措施 凡是金属材料制作的屏护装置，应妥善接地或接零。（3）间距措施 在带电体与地面间、带电体与其它设备间、应保持一定的安全间距。间距大小取决于电压的高低、设备类型、安装方式等因素。2.2.间接触电的预防间接触电的预防（1）加强绝缘 对电气设备或线路采取双重绝缘、使设备或线路绝缘牢固。（2）电气隔离 采用隔离变压器或具有同等隔离作用的发电机。触电急救触电急救（3）自动断电保护 漏电保护、过流保护、过压或欠压保护、短路保护、接零保护等。1.4触电急救触电急救141触电的现场抢救触电的现场抢救1.使触电者尽快脱离电源（1）如果触电现场远离开关或不具备关断电源的条件，救护者可站在干燥木板上，用一只手抓住衣服将其拉离电源，如图15所示。图15将触电者拉离电源触电急救触电急救也可用干燥木棒、竹竿等将电线从触电者身上挑开，如图16所示。（2）如触电发生在火线与大地间，可用干燥绳索将触电者身体拉离地面，或用干燥木板将人体与地面隔开，再设法关断电源.（3）如手边有绝缘导线，可先将一端良好接地，另一端与触电者所接触的带电体相接，将该相电源对地短路.（4）也可用手头的刀、斧、锄等带绝缘柄的工具，将电线砍断或撬断。图16将触电者身上电线挑开触电急救触电急救2.对不同情况的救治对不同情况的救治（1）触电者神智尚清醒，但感觉头晕、心悸、出冷汗、恶心、呕吐等，应让其静卧休息，减轻心脏负担。（2）触电者神智有时清醒，有时昏迷。应静卧休息，并请医生救治。（3）触电者无知觉，有呼吸、心跳。在请医生的同时，应施行人工呼吸。（4）触电者呼吸停止，但心跳尚存，应施行人工呼吸；如心跳停止，呼吸尚存，应采取胸外心脏挤压法；如呼吸、心跳均停止，则须同时采用人工呼吸法和胸外心脏挤压法进行抢救。142口对口人工呼吸法口对口人工呼吸法 只对停止呼吸的触电者使用。操作步骤如下：1.先使触电者仰卧，解开衣领、围巾、紧身衣服等，除去口腔中的粘液、血液、食物、假牙等杂物。2.将触电者头部尽量后仰，鼻孔朝天，颈部伸直。救护人一只手捏紧触电者的鼻孔，另一只手掰开触电者的嘴巴。救护人深吸气后，紧贴着触电者的嘴巴大口吹气，使其胸部膨胀；之后救护人换气，放松触电者的嘴鼻，使其自动呼气。如此反复进行，吹气2秒，放松3秒，大约5秒钟一个循环。3.吹气时要捏紧鼻孔，紧贴嘴巴，不使漏气，放松时应能使触电者自动呼气。其操作示意如图17图110所示。4.如触电者牙关紧闭，无法撬开，可采取口对鼻吹气的方法。5.对体弱者和儿童吹气时用力应稍轻，以免肺泡破裂。口对口人工呼吸法口对口人工呼吸法 图17头部后仰图18捏鼻掰嘴图19贴紧吹气图110放松换气143胸外心脏挤压法胸外心脏挤压法 帮助触电者恢复心跳的有效方法。操作要领如图111图114所示。图111 正确压点 图112 迭手姿势 图113 向下挤压 图114 突然放松 15电气防火、防爆、防雷常识电气防火、防爆、防雷常识151电气防火电气防火1电气火灾产生的原因电气火灾产生的原因几乎所有的电气故障都可能导致电气着火。如设备材料选择不当，过载、短路或漏电，照明及电热设备故障，熔断器的烧断、接触不良以及雷击、静电等，都可能引起高温、高热或者产生电弧、放电火花，从而引发火灾事故。2电气火灾的预防和紧急处理电气火灾的预防和紧急处理（1）预防方法 应按场所的危险等级正确地选择、安装、使用和维护电气设备及电气线路，按规定正确采用各种保护措施。在线路设计上，应充分考虑负载容量及合理的过载能力；在用电上，应禁止过度超载及乱接乱搭电源线；对需在监护下使用的电气设备，应“人去停用”；对易引起火灾的场所，应注意加强防火，配置防火器材。（2）电气火灾的紧急处理）电气火灾的紧急处理（2）电气火灾的紧急处理 首先应切断电源，同时，拨打火警电话报警。不能用水或普通灭火器（如泡沫灭火器）灭火。应使用干粉二氧化碳或“1211”等灭火器灭火，也可用干燥的黄沙灭火。表1-1 常用电气灭火器主要性能及使用方法 种类二氧化碳灭火器干粉灭火器“1211”灭火器 规 格2kg、23kg、57kg8kg、50kg1kg、2kg、3kg 药 剂瓶内装有液态二氧化碳筒内装有钾或钠盐干粉，并备有盛装压缩空气的小钢瓶。筒内装有二氟氯溴甲烷，并充填压缩氮。常用电气灭火器主要性能及使用方法常用电气灭火器主要性能及使用方法续表 种 类 二氧化碳灭火器 干粉灭火器 “1211”灭火器 用 途不导电。可扑救电气、精密仪器、油类、酸类火灾。不能用于钾、钠、镁、铝等物质火灾。不导电。可扑救电气、石油（产品）、油漆、有机溶剂、天然气等火灾。不导电。可扑救电气、油类、化工化纤原料等初起火灾。功 效接近着火地点，保护3m距离。8kg喷射时间1418s，射程45m；50kg喷射时间1418s，射程68m。喷射时间68s，射程23m。使用方法一手拿喇叭筒对准火源，另一手打开开关。提起圈环，干粉即可喷出。拔下铅封或横锁，用力压下压把。152防爆防爆1由电引起的爆炸由电引起的爆炸 主要发生在含有易燃、易爆气体、粉尘的场所。2防爆措施防爆措施 在有易燃、易爆气体、粉尘的场所，应合理选用防爆电气设备，正确敷设电气线路，保持场所良好通风；应保证电气设备的正常运行，防止短路、过载；应安装自动断电保护装置，对危险性大的设备应安装在危险区域外；防爆场所一定要选用防爆电机等防爆设备，使用便携式电气设备应特别注意安全；电源应采用三相五线制与单相三线制，线路接头采用熔焊或钎焊。153防雷防雷 雷电产生的强电流、高电压、高温热具有很大的破坏力和多方面的破坏作用，给电力系统、给人类造成严重灾害。1 1雷电形成与活动规律雷电形成与活动规律 雷鸣与闪电是大气层中强烈的放电现象。雷云在形成过程中，由于摩擦、冻结等原因，积累起大量的正电荷或负电荷，产生很高的电位。当带有异性电荷的雷云接近到一定程度时，就会击穿空气而发生强烈的放电。雷电活动规律：南方比北方多，山区比平原多，陆地比海洋多，热而潮湿的地方比冷而干燥的地方多，夏季比其它季节多。一般来说，下列物体或地点容易受到雷击:（1）空旷地区的孤立物体、高于20m的建筑物，如水塔、宝塔、尖形屋顶、烟囱、旗杆、天线、输电线路杆塔等。在山顶行走的人畜，也易遭受雷击。（2）金属结构的屋面，砖木结构的建筑物或构筑物。（3）特别潮湿的建筑物、露天放置的金属物。防防 雷雷（4）排放导电尘埃的厂房、排废气的管道和地下水出口、烟囱冒出的热气（含有大量导电质点、游离态分子）。（5）金属矿床、河岸、山谷风口处、山坡与稻田接壤的地段、土壤电阻率小或电阻率变化大的地区。2雷电种类及危害雷电种类及危害（1）直击雷雷云较低时，在地面较高的凸出物上产生静电感应，感应电荷与雷云所带电荷相反而发生放电，所产生的电压可高达几百万伏。（2）感应雷 静电感应雷：电磁感应雷：感应雷产生的感应过电压，其值可达数十万伏。防防雷雷（3）球形雷 雷击时形成的一种发红光或白光的火球。（4）雷电侵入波 雷击时在电力线路或金属管道上产生的高压冲击波。雷击的破坏和危害，主要在四个方面：一是电磁性质的破坏；二是机械性质的破坏；三是热性质的破坏；四是跨步电压破坏。3 3常用防雷装置常用防雷装置 基本思想是疏导，即设法构成通路将雷电流引入大地，从而避免雷击的破坏。常用的避雷装置有避雷针、避雷线、避雷网、避雷带和避雷器等。（1）避雷针 一种尖形金属导体，装设在高大、凸出、孤立的建筑物或室外电力设施的凸出部位。常用防雷装置常用防雷装置 避雷针的基本结构如图115所示，利用尖端放电原理，将雷云感应电荷积聚在避雷针的顶部，与接近的雷云不断放电，实现地电荷与雷云电荷的中和。单支避雷针的保护范围是从空间到地面的一个折线圆锥形，如图116所示。图115避雷针结构示意图图116单支避雷针的保护范围常用防雷装置常用防雷装置（2）避雷线、避雷网和避雷带 保护原理与避雷针相同。避雷线主要用于电力线路的防雷保护，避雷网和避雷带主要用于工业建筑和民用建筑的保护。（3）避雷器 有保护间隙、管形避雷器和阀形避雷器三种，其基本原理类似。正常时，避雷器处于断路状态。出现雷电过电压时发生击穿放电，将过电压引入大地。过电压终止后，迅速恢复阻断状态。三种避雷器中，保护间隙是一种最简单的避雷器，性能较差。管形避雷器的保护性能稍好，主要用于变电所的进线段或线路的绝缘弱点。工业变配电设备普遍采用阀形避雷器，通常安装在线路进户点。其结构如图117所示，主要由火花间隙和阀性电阻组成。火花间隙由铜片冲制而成，用云母片隔开，如图118所示。常用防雷装置常用防雷装置 图117阀型避雷器结构示意图图118阀型避雷器的火花间隙1瓷套；2火花间隙；1空气间隙；2黄铜电极；3电阻阀片；4抱箍；3云母垫圈5接线鼻5.5.防雷常识防雷常识（1）为防止感应雷和雷电侵入波沿架空线进入室内，应将进户线最后一根支承物上的绝缘子铁脚可靠接地，（2）雷雨时，应关好室内门囱，以防球形雷飘入；不要站在窗前或阳台上、有烟囱的灶前；应离开电力线、电话线、无线电天线15米以外。（3）雷雨时，不要洗澡、洗头，不要呆在厨房、浴室等潮湿的场所。（4）雷雨时，不要使用家用电器，应将电器的电源插头拔下。（5）雷雨时，不要停留在山顶、湖泊、河边、沼泽地、游泳池等易受雷击的地方；最好不用带金属柄的雨伞。（6）雷雨时，不能站在孤立的大树、电杆、烟囱和高墙下，不要乘坐敝蓬车和骑自行车。避雨应选择有屏蔽作用的建筑或物体，如汽车、电车、混凝土房屋等。（7）如果有人遭到雷击，应不失时机地进行人工呼吸和胸外心脏挤压，并送医院抢救。技能训练技能训练1常用触电急救方法的观察与操常用触电急救方法的观察与操作训练作训练一训练目的一训练目的1学会根据触电者的触电症状，选择合适的急救方法；2掌握二种常用触电急救方法：口对口人工呼吸法和胸外心脏挤压法的操作要领。二工具器材二工具器材 放像机、口对口人工呼吸法和胸外心脏挤压法教学录像带、棕垫。三训练步骤及内容三训练步骤及内容1组织学生观看口对口人工呼吸法和胸外心脏挤压法的教学录像。2以一人模拟停止呼吸的触电者，另一人模拟施救人。“触电者”仰卧于棕垫上，“施救人”按要求调整好“触电者”的姿势，按正确常用触电急救方法的观察与操作训练常用触电急救方法的观察与操作训练要领进行吹气和换气。“施救人”必须掌握好吹气、换气时间和动作要领。3以一人模拟心脏停止跳动的触电者，另一人模拟施救人。“触电者”仰卧于棕垫上，“施救人”按要求摆好“触电者”的姿势，找准胸外挤压位置，按正确手法和时间要求对“触电者”施行胸外心脏挤压。4.以上模拟训练二人一组，交换进行，认真体会操作要领。第第2 2章章 常用电工工具及操作工艺常用电工工具及操作工艺 内容提要内容提要 本章主要介绍常用电工工具的用途、规格及使用注意事项；导线连接；焊接技术；墙孔的錾打及木榫的制做和安装；梯子、踏脚板、脚扣的登高训练等内容。2.12.1常用电工工具及使用常用电工工具及使用2.1.1 2.1.1 钢丝钳钢丝钳钢丝钳又称为钳子（见图2.1）。钢丝钳的用途是夹持或折断金属薄板以及切断金属丝（导线）。图2.1 钢丝钳 2.1.2 2.1.2 尖嘴钳尖嘴钳尖嘴钳的头部尖细（见图2.2）。适应于狭小的工作空间或带电操作低压电气设备；尖嘴钳也可用来剪断细小的金属丝。它适应于电气仪表制做或维修。图2.2 尖嘴钳 2.1.3 2.1.3 电工刀电工刀电工刀（见图2.3）适用于电工在装配维修工作中割削导线绝缘外皮，以及割削木桩和割断绳索等。图2.3 电工刀2.1.4螺丝刀螺丝刀螺丝刀又称“起子”,螺钉旋具等。其头部形状有一字形和十字形（见图2.4）两种。图2.4（a）字形（b）字形2.1.5剥线钳剥线钳剥线钳用来剥削截面积6mm2以下塑料或橡胶绝缘导线的绝缘层，由钳口和手柄两部分组成。其外形如图2.5所示。图2.5剥线钳2.1.6低压验电器低压验电器低压验电器(如图2.6所示)又称试电笔，是检验导线、电器和电气设备是否带电的一种常用工具。图2.6低压验电器2.1.7冲击钻冲击钻冲击钻是一种旋转带冲击的电钻，一般为可调式。外形如图2.7所示。图2.7冲击钻2.2导线的连接、焊接及绝缘的恢复导线的连接、焊接及绝缘的恢复2.2.1剥离线头绝缘层剥离线头绝缘层图2.8用钢丝钳勒去导线绝缘层1.塑料绝缘硬线塑料绝缘硬线(1)用钢丝钳剖削塑料硬线绝缘层(2)用电工刀剖削塑料硬线绝缘层2.塑料软线绝缘层的剖削塑料软线绝缘层的剖削塑料软线绝缘层剖削除用剥线钳外，仍可用钢丝钳直接剖削截面为4mm2及以下的导线。方法与用钢丝钳剖削塑料硬线绝缘层相同。3.塑料护套线绝缘层的剖削塑料护套线绝缘层的剖削塑料护套线只有端头连接，不允许进行中间连接。其绝缘层分为外层的公共护套层和内部芯线的绝缘层。公共护套层通常都采用电工刀进行剖削。4.花线绝缘层的剖削花线绝缘层的剖削花线的结构比较复杂，多股铜质细芯线先由棉纱包扎层裹捆，接着是橡胶绝缘层，外面还套有棉织管（即保护层）。剖削时先用电工刀在线头所需长度处切割一圈拉去，然后在距离棉织管10mm左右处用钢丝钳按照剖削塑料软线的方法将内层的橡胶层勒去，将紧贴于线芯处棉纱层散开，用电工刀割去。5.橡套软电缆绝缘层的剖削橡套软电缆绝缘层的剖削用电工刀从端头任意两芯线缝隙中割破部分护套层。然后把割破已分成两片的护套层连同芯线（分成两组）一起进行反向分拉来撕破护套层，直到所需长度。再将护套层向后扳翻，在根部分别切断。6.铅包线护套层和绝缘层的剖削铅包线护套层和绝缘层的剖削铅包线绝缘层分为外部铅包层和内部芯线绝缘层。剖削时先用电工刀在铅包层上切下一个刀痕，再用双手来回扳动切口处，将其折断，将铅包层拉出来。内部芯线的绝缘层的剖削与塑料硬线绝缘层的剖削方法相同。7.铅包线护套层和绝缘层的剖削铅包线护套层和绝缘层的剖削操作过程如图2.9所示。图2.9铅包线绝缘层的剖削2.2.2导线的连接导线的连接1对导线连接的基本要求(1)接触紧密，接头电阻小，稳定性好。与同长度同截面积导线的电阻比应不大于。(2)接头的机械强度应不小于导线机械强度的80%。(3)耐腐蚀。对于铝与铝连接，如采用熔焊法，主要防止残余熔剂或熔渣的化学腐蚀。对于铝与铜连接，主要防止电化腐蚀。在接头前后，要采取措施，避免这类腐蚀的存在。(4)接头的绝缘层强度应与导线的绝缘强度一样。铜芯导线的连接铜芯导线的连接(1)单股铜芯线的直接连接图2.10单股铜芯线的直接连(2)单股铜芯线与多股铜芯线的分支连接单股铜芯线与多股铜芯线的分支连接连接方法图2.11单股铜芯线与多股铜芯线的分支连接(3)多股铜芯导线的直接连接多股铜芯导线的直接连接连接方法图2.127股铜芯导线的直接连接(4)多股铜芯线的分支连接多股铜芯线的分支连接连接方法图2.13多股铜芯线的分支连接3.导线与针孔接线柱的连接导线与针孔接线柱的连接(1)导线与针孔式接线柱的连接图2.14导线与针孔式接线柱的连接(2)线头与螺钉平压式接线桩的连接线头与螺钉平压式接线桩的连接连接方法图2.15单股芯线羊眼圈弯法4.铝芯导线的连接铝芯导线的连接连接方法图2.16多股芯线压接圈弯法2.2.3导线的焊接导线的焊接这里讲的焊接指的是锡焊。锡焊是利用受热熔化的焊锡对铜、铜合金、钢、镀锌薄钢板等材料进行焊接的一种方法。锡焊接头具有良好的导电性、一定的机械强度以及对焊锡加热熔化后，可方便地拆卸等优点，所以在生产上应用较广。1.1.电烙铁电烙铁 电烙铁是用来焊接导线接头，电气元件接点或焊掉导线接头和电气元件接点。电烙铁的工作原理是利用电流通过发热体（电热丝）产生的热量熔化焊锡后进行焊接。2.2.焊锡焊锡焊锡是由锡、铅和锑等元素组成的低熔点（185260C）合金。为了便于使用，焊锡常制成条状和盘丝状。3.3.焊剂焊剂焊剂能起清除污物和抑制工件表面氧化的作用，它是保证焊接过程顺利进行和获得致密接头的辅助材料。锡焊时常用下列三种焊剂：(1)松香液;(2)焊锡膏;(3)氧化锌溶液。4.4.锡焊的方法锡焊的方法常用焊接方法有：(1)电烙铁加焊 。(2)沾焊 。(3)喷灯加焊 这种方法适合较大尺寸母材的焊接。5.5.锡焊注意事项锡焊注意事项(1)电烙铁在使用中一般用松香做为焊剂，特别是电线接头、电子元器件的焊接，一定要用松香做焊剂，严禁用盐酸等带有腐蚀性焊锡膏焊接，以免腐蚀印刷电路板或短路电气线路。(2)电烙铁在焊接金属铁锌等物质时，可用焊锡膏焊接。(3)如果在焊接中发现紫铜制的烙铁头氧化不易沾锡时，可将铜头用锉刀锉去氧化层，在酒精内浸泡后再用，切勿浸入酸内浸泡以免腐蚀烙铁头。(4)焊接电子元器件时，最好选用低温焊丝，头部涂上层薄锡后再焊接。焊接场效应晶体管时，应将电烙铁电源线插头拔下，利用余热去焊接，以免损坏管子。2.2.4 2.2.4 导线的封端导线的封端安装好的配线最终要与电气设备相连，为了保证导线线头与电气设备接触良好并具有较强的机械性能，对于多股铝线和截面大于2.5mm2的多股铜线,都必须在导线终端焊接或压接一个接线端子,再与设备相连。这种工艺过程叫作导线的封端。2.2.5 2.2.5 导线绝缘层的恢复导线绝缘层的恢复绝缘导线的绝缘层，因连接需要被剥离后，或遭到意外损伤后，均需恢复绝缘层；而且经恢复的绝缘性能不能低于原有的标准。在低压电路中，常用的恢复材料有黄蜡布带、聚氯乙烯塑料带和黑胶布等多种。对接接点绝缘层的恢复对接接点绝缘层的恢复包缠方法 图2.18 对接接点绝缘层的恢复 2.3 2.3 墙孔的錾打及木榫的制做与安装墙孔的錾打及木榫的制做与安装2.3.12.3.1墙孔的錾打墙孔的錾打1.导线穿墙孔的錾打2.木榫孔的錾打2.3.2 2.3.2 木榫的削制与安装木榫的削制与安装1.木榫的削制 图2.19 木榫的形状 2.2.木榫的安装方法木榫的安装方法把木榫头部塞入木榫孔，先用手锤轻击几下，待木榫进入孔内约1/3后，检查木榫是否与墙面垂直。如不直，应及时纠正，并检查木榫松紧是否适当，过紧要打烂榫尾，过松则打入的木榫就松动不牢固。安装时，木榫尾部不准打烂，尾部打得与墙面齐平，不能突起或陷进过多。2.3.3 2.3.3 膨胀螺栓的安装膨胀螺栓的安装在砖墙或水泥墙上安装电气线路或电气装置时，还可以用膨胀螺栓来固定。常用的膨胀螺栓有胀开外壳式和纤维填料式两种，如图2.20所示。在安装前必须先钻孔或打孔，孔的直径及长度应与膨胀螺栓的外径与长度相同，安装时均不需水泥砂浆预埋。膨胀螺栓膨胀螺栓(a)胀开外壳式(b)纤维填料式 图2.20膨胀螺栓 2.4 2.4 梯子、踏脚板和脚扣的登高训练梯子、踏脚板和脚扣的登高训练2.4.1 2.4.1 用梯子登高训练用梯子登高训练 登高用梯子有人字形梯和上下延伸性梯子两种。人字形梯主要用于周围无依靠体的登高工具，如吊灯安装就用到它。在用人字形梯子登高作业时，人字形梯脚宽支开的角度不大于30,且应设有限制滑开的拉绳。操作时，脚踏人字形梯两边，两脚用力踏一下，看梯子放置是否稳固。2.4.2 2.4.2 用踏脚板登高训练用踏脚板登高训练踏脚板由脚板、绳索、套环及钩子组成，只有一种规格，登高还需要绝缘手套、绝缘鞋和保险带等工具。2.4.3 2.4.3 用脚扣登高训练用脚扣登高训练用脚扣登高操作过程是：（1）准备：检查安全带（保险带）和脚扣是否完好，穿好工作服、戴好手套、系好安全带、穿好脚扣。（2）上杆：双手搂杆，两臂略弯曲、使上身远离电杆，腿蹬直、小腿与电杆成一角度张开臂部向后下方坐式，使身体成弓形。左脚蹬实后，身体重心移至左脚、右脚抬起向上移一步。手随之向上移动，二脚交替上移。（3）作业：将两脚靠近，将安全带绕过电杆系好，即可进行杆上作业。（4）下杆：解开安全带，一步一步往下移。技能训练技能训练21导线连接与焊接工艺导线连接与焊接工艺一、一、训练目的训练目的1、学会导线的连接方法；2、训练焊接工艺；3、训练常用电工工具的使用。二、二、工具器材工具器材 螺丝刀、电工刀、剥线钳、尖嘴钳、电烙铁、松香、焊锡、单股铜线、多股铜线、电工胶布。导线连接与焊接工艺导线连接与焊接工艺三、训练步骤及内容三、训练步骤及内容 1、单股和多股铜线的线头绝缘层的剥离训练；2、单股铜芯线的直接连接训练；3、单股铜芯线与多铜芯线的分支连接训练；4、多股铜线的直接连按和分支连接训练；5、单股铜芯导线的锡焊；6、多股铜芯线的锡焊；7、恢复绝缘层。技能训练技能训练22 22 用踏脚板，脚扣登高用踏脚板，脚扣登高一、一、训练目的训练目的1、掌握用踏脚板登高技能；2、掌握用脚扣登高技能。二、二、工具器材工具器材 踏脚板、脚扣、保险带、绝缘手套、绝缘鞋。三、三、训练步骤及内容训练步骤及内容1、做好登高前准备，检查工具，熟识登高要领，安全检查。2、用踏脚板登高。3、用脚扣登高。第第3章章常用电工仪表常用电工仪表内容提要内容提要本章对万用表的工作原理、操作使用方法进行重点介绍；对电流表、电压表、钳形电流表、兆欧表、接地电阻测定仪、功率表、电度表等的测量原理及使用方法逐一分析和介绍。3 31 1 常用电工仪表知识常用电工仪表知识测量电流、电压、功率等电量的指示仪表，称为电工测量仪表。311电工仪表的基本组成和工作原理电工仪表的基本组成和工作原理基本组成框图如图31所示:图31电工指示仪表基本组成框图基本工作原理：测量线路将被测电量或非电量转换成测量机构能直接测量的电量时，测量机构活动部分在偏转力矩的作用下偏转。同时，测量机构产生反作用力矩的部件所产生的反作用力矩也作用在活动部件上，当转动力矩与反作用力矩相等时，可动部分便停止下来。指出被测量的大小。312常用电工仪表的分类常用电工仪表的分类按仪表的工作原理不同，可分为磁电式、电磁式、电动式、感应式等；按测量对象不同，可分为电流表（安培表）、电压表（伏特表）、功率表（瓦特表）、电度表（千瓦时表）、欧姆表以及多用途的万用表等；按测量电流种类的不同，可分为单相交流表、直流表、交直流两用表、三相交流表等；按使用性质和装置方法的不同，可分为固定式（开关板式）、携带式；按测量准确度不同，可分为01、02、05、10、15、25、50共七个等级。313电工仪表的精确度电工仪表的精确度指在规定条件下使用时，可能产生的基本误差占满刻度的百分数。测量准确度的七个等级中，数字越小，仪表精确度越高，基本误差越小。01级到05级的仪表，精确度较高，常用于实验室作校检仪表。15级以下的仪表，精确度较低，通常用作工程上的检测与计量。32电流表与电压表电流表与电压表电流表又称为安培表，用于测量电路中的电流。电压表又称为伏特表，用于测量电路中的电压。按其工作原理的不同，分为磁电式、电磁式、电动式三种类型，其原理与结构分别如图32（a）、（b）、（c）所示。图32电流表、电压表的原理与结构 （a）磁电式（b）电磁式（c）电动式321结构与工作原理结构与工作原理1磁电式仪表的结构与工作原理磁电式仪表的结构与工作原理 结构：主要由永久磁铁、极靴、铁心、活动线圈、游丝、指针等组成。工作原理：当被测电流流过线圈时，线圈受到磁场力的作用产生电磁转矩绕中心轴转动，带动指针偏转，游丝也发生弹性形变。当线圈偏转的电磁力矩与游丝形变的反作用力矩相平衡时，指针便停在相应位置，在面板刻度标尺上指示出被测数据。2 2电磁式仪表的结构与工作原理电磁式仪表的结构与工作原理 结构：主要由固定部分和可动部分组成。以排斥型结构为例，固定部分包括圆形的固定线圈和固定于线圈内壁的铁片，可动部分包括固定在转轴上的可动铁片、游丝、指针、阻尼片和零位调整装置。仪表的结构与工作原理仪表的结构与工作原理 工作原理：当固定线圈中有被测电流通过时，线圈电流的磁场使定铁片和动铁片同时被磁化，且极性相同而互相排斥，产生转动力矩。定铁片推动动铁片运动，动铁片通过传动轴带动指针偏转。当电磁偏转力矩与游丝形变的反作用力矩相等时，指针停转，面板上指示值即为所测数值。3电动式仪表的结构与工作原理电动式仪表的结构与工作原理 结构：由固定线圈、可动线圈、指针、游丝和空气阻尼器等组成。工作原理：当被测电流流过固定线圈时，该电流变化的磁通在可动线圈中产生电磁感应，从而产生感应电流。可动线圈受固定线圈磁场力的作用产生电磁转矩而发生转动，通过转轴带动指针偏转，在刻度板上指出被测数值。322电流的测量电流的测量测量电流时，电流表必须与被测电路串联。1交流电流的测量交流电流的测量通常采用电磁式电流表。在测量量程范围内将电流表串入被测电路即可，如图33所示。测量较大电流时，必须扩大电流表的量程。可在表头上并联分流电阻或加接电流互感器，其接法如图34所示。图33交流电流的测量图34用互感器扩大交流电流表量程2.2.直流电流的测量直流电流的测量通常采用磁电式电流表。直流电流表有正、负极性，测量时，必须将电流表的正端钮接被测电路的高电位端，负端钮接被测电路的低电位端，如图35所示。被测电流超过电流表允许量程时，须采取措施扩大量程。对磁电式电流表，可在表头上并联低阻值电阻制成的分流器，如图36所示。对电磁式电流表，可通过加大固定线圈线径来扩大量程。也可将固定线圈接成串、并联形式做成多量程表，如图37所示。图35直流电流的测量图36用分流器扩大量程电磁式电流表扩大量程图37电磁式电流表扩大量程323电压的测量电压的测量测量电压时，电压表必须与被测电路并联。1.交流电压的测量测量交流电压通常采用电磁式电压表。在测量量程范围内将电压表直接并入被测电路即可，如图38所示。用电压互感器来扩大交流电压表的量程，如图39所示。图38 交流电压的测量 图39 用互感器扩大交流电压表量程 2直流电压的测量直流电压的测量通常采用磁电式电压表。直流电压表有正、负极性，测量时，必须将电压表的正端钮接被测电路的高电位端，负端钮接被测电路的低电位端，如图310所示。在电压表外串联分压电阻扩大量程，如图311所示。图310 直流电压的测量 图311 串分压电阻扩大量程 33万用表万用表以MF30型指针式万用表和DT840型数字式万用表为例，了解其结构和性能，学会使用万用表正确测量电压、电流、电阻等基本电量的方法，熟悉有关使用的注意事项。331指针式万用表指针式万用表1指针式万用表的结构主要由表头、测量线路、转换开关三部分组成。外形结构如图312所示。使用指针式万用表，主要注意下面几点：(1)使用前，应将表头指针调零。(2)测量前，应根据被测电量的项目和大小，将转换开关拨到合适的位置。(3)测量完毕，应将转换开关拨到最高交流电压档，有的万用表（如500型）应将转换开关拨到标有“”的空档位置。MF30型万用表的外形结构 图312MF30型万用表的外形结构2交流电压的测量交流电压的测量（1）测量前，将转换开关拨到对应的交流电压量程档。如果事先不知道被测电压大小，量程宜放在最高档，以免损坏表头。（2）测量时，将表笔并联在被测电路或被测元器件两端。严禁在测量中拨动转换开关选择量程。（3）测电压时，要养成单手操作习惯，且注意力要高度集中。（4）由于表盘上交流电压刻度是按正弦交流电标定的，如果被测电量不是正弦量，误差会较大。（5）可测交流电压的频率范围一般为45HZ1000HZ，如果超过范围，误差会增大。3直流电压的测量直流电压的测量测量方法与交流电压基本相同，但要注意下面二点：（1）与测量交流电压一样，测量前要将转换开关拨到直流电压的档位上，在事先不清楚被测电压高低的情况下，量程宜大不宜小；测量时，表笔要与被测电路并联，测量中不允许拨动转换开关。（2）测量时，必须注意表笔的正负极性。红表笔接被测电路的高电位端，黑表笔接低电位端。若表笔接反了，表头指针会反打，容易打弯指针。如果不知道被测点电位高低，可将表笔轻轻地试触一下被测点。若指针反偏，说明表笔极性反了，交换表笔即可。直流电流、电阻的测量直流电流、电阻的测量4 4 直流电流的测量直流电流的测量（1）测量时，万用表必须串入被测电路，不能并联。（2）必须注意表笔的正、负极性。测量时，红表笔接电路断口高电位端，黑表笔接低电位端。（3）在不清楚被测电流大小情况下，量程宜大不宜小。严禁在测量中拨动转换开关选择量程。5电阻的测量电阻的测量（1）正确选择电阻倍率档，使指针尽可能接近标度尺的几何中心，可提高测量数据的准确性。（2）严禁在被测电路带电的情况下测量电阻。（3）测量时，直接将表笔跨接在被测电阻或电路的两端，注意不能用手同时触及电阻两端，以避免人体电阻对读数的影响。（4）测量热敏电阻时，应注意电流热效应会改变热敏电阻的阻值。332数字式万用表数字式万用表1数字式万用表的结构数字式万用表的结构DT840型数字式万用表的 面板结构如图313所示。图313DT840型数字式万用表的面板结构数字万用表的使用数字万用表的使用2直流电压、交流电压的测量直流电压、交流电压的测量先将黑表笔插入COM插孔，红表笔插入V插孔，然后将功能开关置于DCV（直流）或ACV（交流）量程，并将测试表笔连接到被测源两端，显示器将显示被测电压值。如果显示器只显示“1”，表示超量程，应将功能开关置于更高的量程（下同）。3直流电流、交流电流的测量直流电流、交流电流的测量先将黑表笔插入COM插孔，红表笔需视被测电流的大小而定。如果被测电流最大为2A，应将红表笔插入A孔；如果被测电流最大为20A，应将红表笔插入20A插孔。再将功能开关置于DCA或ACA量程，将测试表笔串联接入被测电路，显示器即显示被测电流值。数字万用表的使用数字万用表的使用4电阻的测量电阻的测量先将黑表笔插入COM插孔，红表笔插入V插孔（注意：红表笔极性此时为“”，与指针式万用表相反），然后将功能开关置于OHM量程，将两表笔连接到被测电路上，显示器将显示出被测电阻值。5二极管的测试二极管的测试先将黑表笔插入COM插孔，红表笔插入V插孔，然后将功能开关置于二极管档，将两表笔连接到被测二极管两端，显示器将显示二极管正向压降的mV值。当二极管反向时则过载。根据万用表的显示，可检查二极管的质量及鉴别所测量的管子是硅管还是锗管。（1）测量结果若在1V以下，红表笔所接为二极管正极，黑表笔为负极；（2）测量显示若为550700mV者为硅管；150300mV者为锗管。数字万用表的使用数字万用表的使用（3）如果两个方向均显示超量程，则二极管开路；若两个方向均显示“0”V，则二极管击穿、短路。6晶体管放大系数晶体管放大系数hFE的测试的测试将功能开关置于hFE档，然后确定晶体管是NPN型还是PNP型，并将发射极、基极、集电极分别插入相应的插孔。此时，显示器将显示出晶体管的放大系数hFE值。（1）基极判别将红表笔接某极，黑表笔分别接其它两极，若都出现超量程或电压都小，则红表笔所接为基极；若一个超量程，一个电压小，则红表笔所接不是基极，应换脚重测。（2）管型判别在上面测量中，若显示都超量程，为PNP管；若电压都小（0507V），则为NPN管。数字万用表的使用数字万用表的使用（3）集电极、发射极判别用hFE档判别。在已知管子类型的情况下（此处设为NPN管），将基极插入B孔，其它两极分别插入C、E孔。若结果为hFE110（或十几），则三极管接反了；若hFE10100（或更大），则接法正确。7带声响的通断测试带声响的通断测试先将黑表笔插入COM插孔，红表笔插入V插孔，然后将功能开关置于通断测试档（与二极管测试量程相同），将测试表笔连接到被测导体两端。如果表笔之间的阻值低于约30，蜂鸣
