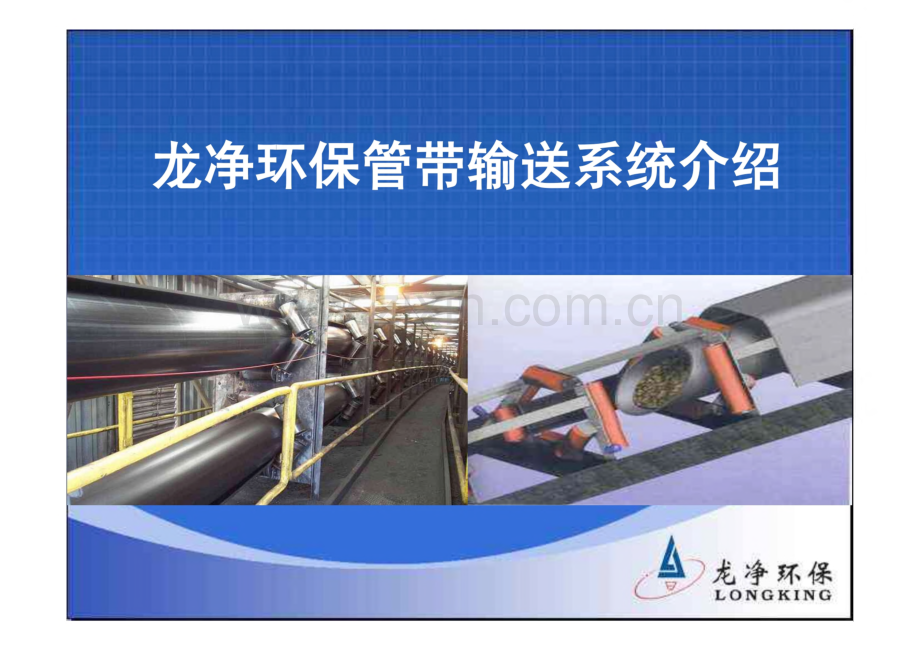

龙净环保管带输送系统介绍.pdf

龙净环保 LONGKING龙净环保管带输送系统介绍目 录一、龙净环保简介二、管带机的发展史三、管带机的应用优势四、管带机的基本原理及结构部件五、管带机的核心技术和龙净管带系统特色六、管带机系统在国内电厂的应用_ Z A?龙净环保J LONG KING一、龙净环保简介A中国大气污染治理装备行业龙头企业、环保行 业首家上市公司，国际少数几家能同时提供除 尘、脱硫、脱硝、气力输送、管带输送系统及 干排渣产品，集研发、设计、制造、安装、调 试、服务于一体的大型专业环保企业，连续多 年同行业产销量第一。资产总额超过50亿元人民币。在北京、上海、西安、武汉、宿迁、广州、南京等多个区域已 形成全国性的研发、生产和市场营销布局。,A?龙冷环保龙净环保工业园A龙净环保L O N G K I N G龙净环保是全国环保产业骨干龙头企业和领军企业，也 是国内唯一机电一体化专业设计制造大气污染治理设备及其 他环保产品的大型研发生产基地，企业规模及研发生产制造 能力处于全国同行业领先。中国环境保护产业协会副会长单位中国电除尘委员会执行主任委员单位中国锅炉炉窑脱硫除尘委员会副主任单位中国管道物料输送专业委员会副理事长单位全国环保产品电袋除尘器国家标准秘书处承担单位/A,龙冷环保石灰石石音湿法脱粽置循环流化床干法脱硫装置LQZ型气力输送系统A龙净环保L O N G K I N G龙净已经形成以顶级专家为科研带头人，以有多年环保 产品开发经验的技术骨干为中坚力量，以大批年富力强的 青年技术人员为主体的老中青结合的研发梯队，具备了强 大的研发创新能力。大专以上技术人员：1000多人 国务院政府特殊津贴专家：6人 省部级突出贡献专家：10人 博士：6人中局级职称：400多人A龙净环保LONGKING国家重点高新技术企业A国家级创新型企业（全国环保行业首家）博士后科研工作站国家认定企业技术中心（全国同行首家）A国际科技合作基地（全国环保行业唯一）福建省环保产业技术开发基地福建省工业烟尘控制工程研究中心。A龙净环保L O N G K I N G二、管带机的发展史管带机最早是由日本管带机公司（JPC）研发并获得专利 技术，1970年以后，世界许多国家也开始设计并建造管带机。至今全世界已建造了超过1000套管带输送机。管带机的起源4龙净环保LONG K1NG管带机的发展JPC专利在90年代初到期后，管带机市场的大门开始 向其他输送机制造商敞开了，并在克虏伯-罗宾斯（美 国）、科赫（德国）、诺伊斯（法国）、诺瓦（意大利）、CKIT（南非）等国外厂商不断地创新改进下得到了快速发 展,大运量（管径500mm）和长距离输送（单机长度可达 8km以上）的管带机应用逐渐增多。A龙净环保LONGKING三、管带机的应用优势管带机可在各个行业的固体散料运输上应用、如水泥、化肥、煤炭、电力、钢铁、纸浆、粮食 等。管带机克服了许多在传统输送机上普遍存在 的问题，譬如原料洒落、运输仰角限制、水平拐 弯以及多段输送等。某些处理困难的原料也可以 用管带机输送，如飞灰、石膏、流体磷酸岩、铝 矿石、熔渣、矿泥、木片等等。A龙净环保LONG K1NG环保及封闭运输管带机的优点之一是在输 送过程中原料被包裹在圆管 状的胶带里，可最大程度地 消除中途物料洒落现象、降 低环境污染；保护物料不被 风吹、溢出、异物进入、雨 淋以及偷盗。龙净环保LONGKING环保的输送方式，工业 和自然的和谐共存A龙净环保LONG K1NG大倾角输送由于物料被包裹在管状皮带里,从而增大了物料与皮带间的摩 擦力。这就使管带机的输送仰 角可比传统槽型带式输送机大 50%,最大向上角度可达30。如果厂区内受空间限制，则管 带机安装可做到更小的空间需 求方案，并且更陡的倾斜角度 可减少整个输送机系统的总长 度。龙净环保L O N G K I N G大倾角输送/龙净环保:LONG K ING适应复杂的三维地形管带机在水平和垂直两个方向上可实现转弯，使 得输送机在改变方向时不用另外再建转运站。从而单 条的管带机就能取代数条的传统带式输送机，这就减 少了因多个转运站、驱动站、灰尘收集系统、结构件 等带来的运行与维护和物料经过多级转运站的损失和 能耗。A龙净环保LONG K1NG灵活的空间走向灵活的立体空间走向节能降耗当在一个系统内用 单条管带机代替多 条普通带式输送机 时，其所消耗的能 量相对更低。一系 列多条普通带式输 送机还需要额外的 电力用于在每个转 运站提升物料。LONG K1NG四、管带机的基本原理和结构部件使用特殊结构件将槽型胶带卷成圆筒状卸载物料A龙净环保LONG K1NG从尾部滚筒至胶带形成圆管状这段距离称为尾部过渡段,受料口一般设在这段范围内。在过渡段内，胶带由平形 而变为槽形最后同物料一起卷成圆管状。在成形段，胶带被呈六边形布置的辐子强制裹成圆管,物料在圆管内随胶带稳定输送运行。成形段龙净环保L O N G K I N G在头部过渡段，胶带同物料一起由圆形过渡为槽 形并在头部滚筒处变为平形而卸料。头 部 过 渡 段A龙净环保L O N G K I N G钢结构钢结构包括桁架、支 柱、走道、栏杆、跨 越梯等A龙净环保LONGKING大跨度钢结构栈桥A龙净环保LONG K1NG窗式桁架结构A龙净环保t.O N G K I N G托辐组管状带式输送机托辐组由两大类组成，槽形过渡托辐组 和成管段专用PSK托辐组。每组PSK托辐由6个托根成六边形 布置，PSK托辐组的间距是由管径和管带机所运物料决定的。PSK托辐的同侧布置PSK托辐的前后布置A龙净环保L O N G K I N G胶带Upper runLower runPHOENOPIPE conveyor beltconveyed material canying idler frame管带机使用胶带主要有聚酯(EP)带和钢绳芯带(ST)两种A龙净环保L O N G K I N G聚酯带(EP)适用于中长距离、较高载量、大管径、高速条件下输送物料；初始模量高，使用伸长小，耐 热性好，耐冲击。贴胶E。状布，屎革盖胶屋内饰送他A龙净环保LONG K1NG钢绳芯带（ST）适用于长距离、大运量、高速度输送 物料。拉伸强度大，抗冲击性好，寿命长，使用伸长 小，耐屈挠性好。钢丝绳中间芯胶 下覆盖胶A龙净环保LONG K1NG用户需提供参数管带机与具 有标准型号及系 列化的产品不同,每一个管带机系 统都是动态的系 统，都是根据用 户的实际情况而 量身定制的。Material Conveyed输送物料Coal煤Capacity运量tph800Particle size粒度mm 60Bulk density 堆积密度t/m30.9Material temperature物料温度deg C22Circumstance temperature环境温度deg CT540Conveyor length水平输送长度m1000Lift提升高度m25A龙净环保LONG K1NG管径与粒度的对应一般情况管带机输 送物料的最大粒度 尺寸不能超过管径 的1/31/2,物料 在成管状部的填充 度也不能超过管状 部横断面的75%。管径(mm)带宽(mm)断面积(m2)填充面积 g)取人粒度(mm)1506000.0180.013502007500.0310.0237025010000.0530.049030011500.0640.04810035013500.090.06812040015300.1470.1115050019000.210.15720060023000.2910.21825070026500.3790.28430085031500.5440.408400A龙净环保LONG K1NG管径、带速V与输送量(m3/h)的对应V m/s0 mm0.81.01.251.62.02.53.154.25.015037475975942006683104132166208250118148185232296370457300138173216276346432543350238297380472594748400482616770964121315405006888811100137617342200600123815481935243830963870700161820222528318540445056850232729093636458158187272A 龙净;保管带机转弯半径基本计算采用EP胶带时，水平转弯半径垂直转弯半径 采用钢芯胶带时，水平转弯半后 垂直转弯半径R三管径义300R三管径义300R三管径义600R三管径义300转弯处夹角。W 4590。管带机过渡段基本计算采用EP胶带时，L三管径义25 采用钢芯胶带时，L三管径义50五、管带机的核心技术和龙净管带系统特色管带输送系统四大核心技术1、整体工艺设计合理性：工艺设计的合理，能保证胶带不 扭转，整机功率的下降，能耗的降低，经济型好；2、胶带选型：能保证胶带较好的圆管成型性和使用寿命，以 及避免胶带出现扭转等现象；3、动态分析：是管带机整体在各种工况下运行和胶带疲劳点 的有效模拟，能从根源上避免设计出现失误，为整机设计 和胶带选型提供详实参考数据；4、安装调试：专业的安装调试，是管带机设计性能体现的保 证，能减少设备投运后的维护量和增强系统稳定性。/A2龙净环保龙净管带系统特色管带机优化设计一龙净环保，日本普利司通、澳大利亚工程学 院技术支持；设备供货、安装、调试一一龙净环保；动态仿真、物料滑动状态模拟分析一龙净环保、澳大利亚 Wollongong 大学。系统能耗改进研究龙净环保联合澳大利亚Newcastle大学A龙净环保LONG K1NG龙净在管带系统四大核心技术中的特色一、整体工艺设计合理性P eter.Wypych教授澳大利亚工程师协会会员澳大利亚Wol longong大学工程学院博澳大利亚Wol longong大学博士生导师龙净环保首席专家龙净环保多年在环保行业与国际知名公司 长期合作，在管带机、环保筒仓、圆形料 场等一系列环保产品技术方面引进了大量 专业技术、人才储备和实践经验，与澳大 利亚Peter.Wypych教授、Wo I I ongong大 学、日本普利司通、三菱等知名公司就管 带系统设计、胶带成型保持、疲劳受力分 析、托根、辐筒柔性接触、布置方式、节 能降耗方面长期紧密合作，从多方面保证 设计的合理性和性能运行最佳。/龙净环保二、管状胶带选型龙净环保与世界最著名的管状胶带制造商日本普利司通、美国固特异等 在每条管状带生产前，就管带机整体工艺进行动态模拟分析，根据动态 分析结果再由胶带公司提出该胶带的设计方案，经样带测试再投产。22.31850mm EP1500/5 Defender 6mm x 3mm1351.2Flex Zone183.15 46.25 205-PLY-A Flex Zone20 46.25 183.156.013.33.01850此图为美国固特异公司经动态分析后为龙净环保在大唐托克托电厂管带机专 门设计的胶带结构示意图，尤其注意图中Flex Zone区域为固特异公司在此CuredGauges胶带中特别设置的柔性区域，以保证胶带更好的保持原管状。,A龙净环保L O N G K I N G三、动态分析龙净环保专门引进澳大利亚OCC公司胶带输送系统动态模拟分析软件CONVEYOR COMP/XHY INCVersion 2.822007Date:02-07-2007Fite:demo,an2Project:demoLocation:Description:Engineer:LongkingCompany:Overland Conveyor Co.Comments:MaterialBelt WidthinBelt SpeedfpmLoadstphFriction Calc MethodLow TempFFriction ForceIbfLift ForceIbfMise DragIbfTotal MassslugsTotal HS Inertialbs-ftA2IdlersSpecificationDescriptionNo of RollsAngleDegRoll DiameterinRotating WeightlbsBearing Type488002800CEMA 5th-2010,1 15-4,9001,94112,7352.052CarryCEMA5D63356 54.8 RollerReturnCEMA5D6256 54.4 RollerDescriptionAggregateDensitylbs/ftA390Surcharge AngleDeg20Actual AreainA2186.7Percent Loaded%72Edge Distancein6.4Bed Depthin7.8Lump Sizein6.0Chute Drop Hghtft8.0Impact Energyft-lbf113ProfileHorizontal Length ftVertical Lift ftA龙净环保LONG KINGBelt Analyst动态分析软件口1因3且ifieJt A 九ft:PTtDGt)亡 0 rmmrtm(PrW YfFun ii ig R-sl 44-|PW-in 4niii：iTHkriXI i/HNS 14仆I：A 74%A龙净环保LONG KING四、安装调试龙净环保拥有全资子公司福建龙净设备安装有限公司，从事机电设备安 装已有十多年的历史和经验。拥有机电安装工程施工总承包二级（含机 电设备安装工程专业承包二级）资质，IS09001：2000版质量体系认证。近三年的年工程结算收入均超亿元。能确保管带机按照最严规范进行安 装，保证最优安装质量。六、管带机系统在国内电厂的应用管带机在电厂输煤、输灰系统的应用，:A?龙净环保L-LONG K ING目前国内多数电厂的运行现状表明，输煤、输灰 系统的煤尘、粉尘综合治理情况并不令人满意，原煤 仓、转运站、卸煤沟、灰库等处，普遍存在粉尘超标 问题。输煤系统煤尘产生的原因较多，转运点设备（落煤管、导料槽、锁气器等）密封不严；带式输送 机运行异常（跑偏、上下波动等）；带式输送机清扫 器（头部和回空段）运行异常；除尘设备不可靠等尤 为突出。龙净环保能提供从头尾落煤斗之间的环保输 送解决方案。龙净环保管带机的应用不仅有效地解决了普通带式输送机在送料 过程中跑偏、溢出、扬尘、回程段洒料等问题，还能促进落 煤管、导料槽、除尘设备等输煤系统其它环节的改善，从而 打造一条完整的环保输送链。采用管带机后的电厂也可以是花园!金龙净环保LONG K1NG输送物料龙净环保为大唐托电输煤 系统增容改造工程设计并 提供的管带机的基本参数。龙净管带机工程应用实例大唐国际内蒙托克托发电 有限责任公司是亚洲现有 装机容量最大的火电厂。粒度堆积密度管径输送带速度 水平输送长度 提升高度tph1500mm 30t/m30.9mm500m/s3.5m1070m53A龙净环保LONG K1NG印尼加里曼丹电厂印尼加里曼丹2X66MW火电厂是龙净 环保海外总包EPC项目，该电厂采 用了 3条管带机和3条普通皮带机构 成输煤皮带机系统。印尼加里曼丹2X66MW火 电厂管带机的基本参数。输送物料煤、一3 超里tph200粒度mm 30堆积密度t/m30.85管径mm250输送带速度m/s2.5水平输送长度m197/210/160提升高度m25/25/33A龙净环保LONG K1NG龙净环保拥有雄厚的技术、资金实力以及在电力、钢铁、水泥等行业良好的品牌效应，与中国物料输送技术委员会、太 原科技大学等国内物料输送行业的科研机构密切合作，共同致 力于物料环保输送事业的发展。在积极引进日本、澳大利亚等 国外技术的同时，吸纳国内业界的优秀人才，建立起了销售、设计、安装调试一条龙服务的管带机工程部，龙净也可藉此拓 展更宽广的行业市场。我们的目标是打造国际一流的创新型环保工程总包产业集群。A龙净环保LONGKING欢迎各位领导、专家前来参观、指导环保LONGKING
