2015年江苏省对口单招机械专业综合理论试卷.doc

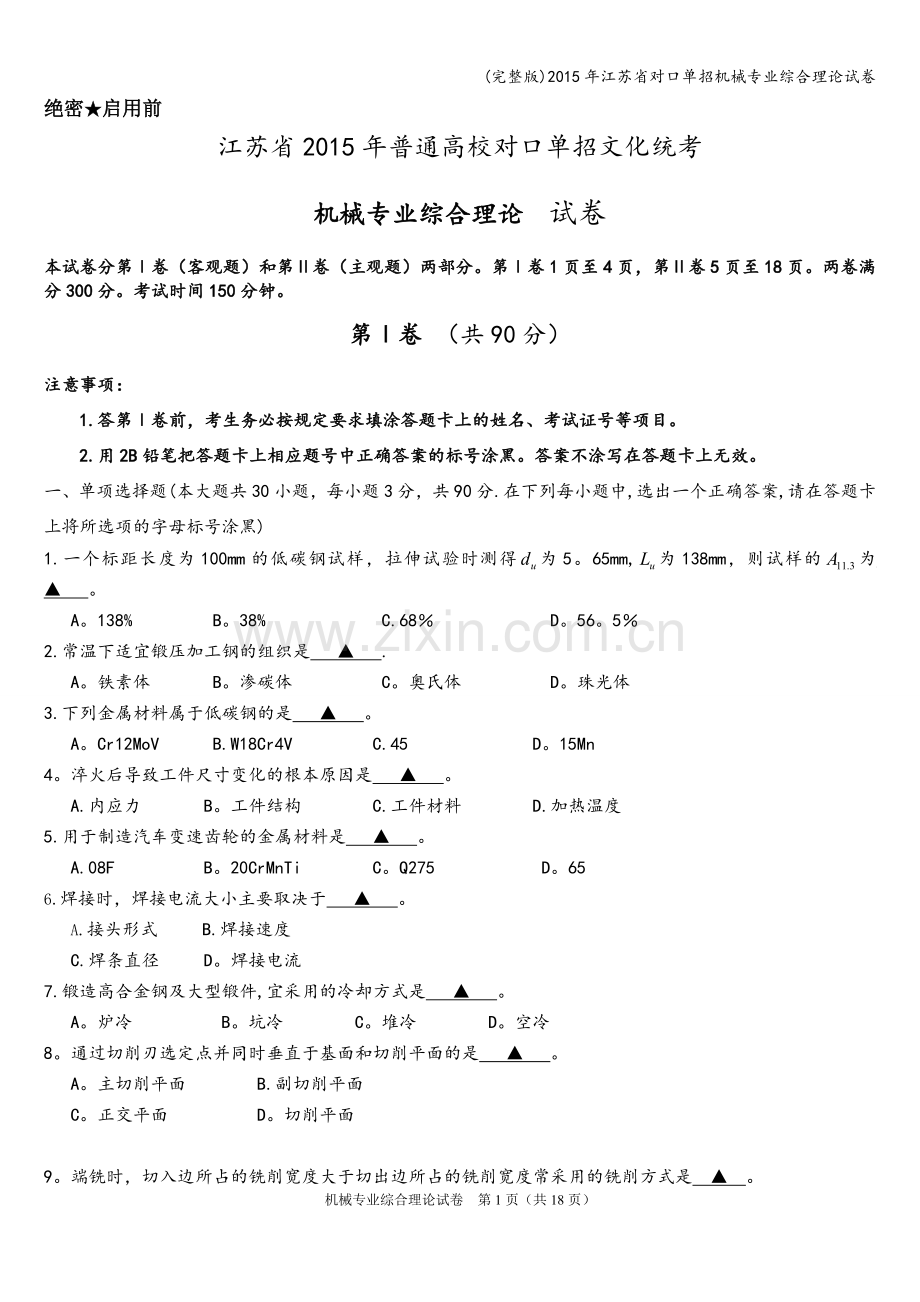

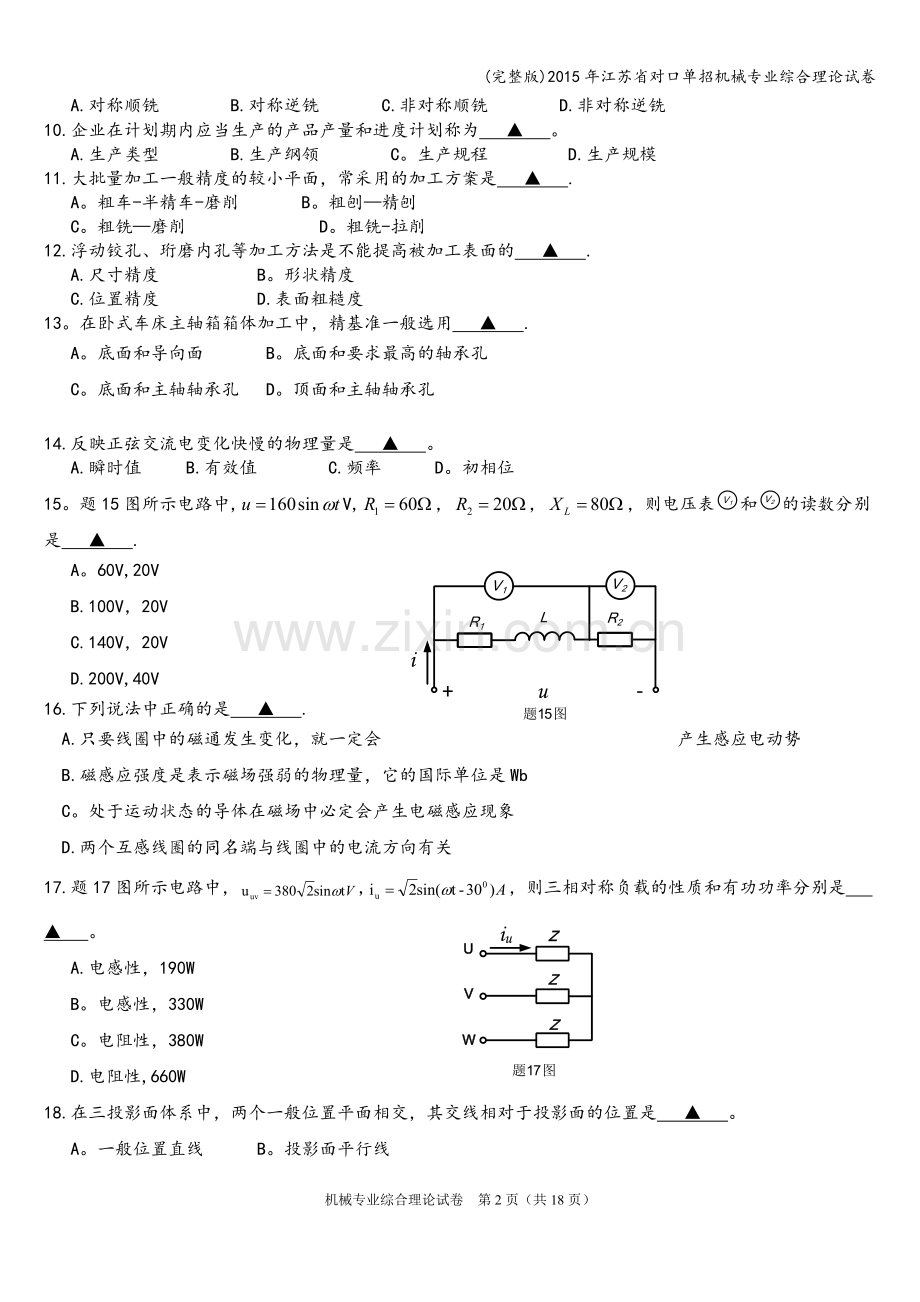

(完整版)2015年江苏省对口单招机械专业综合理论试卷绝密启用前江苏省2015年普通高校对口单招文化统考机械专业综合理论 试卷本试卷分第卷（客观题）和第卷（主观题）两部分。第卷1页至4页，第卷5页至18页。两卷满分300分。考试时间150分钟。第卷 （共90分）注意事项：1.答第卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号等项目。2.用2B铅笔把答题卡上相应题号中正确答案的标号涂黑。答案不涂写在答题卡上无效。一、单项选择题(本大题共30小题，每小题3分，共90分.在下列每小题中,选出一个正确答案,请在答题卡上将所选项的字母标号涂黑)1.一个标距长度为100mm的低碳钢试样，拉伸试验时测得为5。65mm,为138mm，则试样的为 。A。138% B。38% C.68 D。56。52.常温下适宜锻压加工钢的组织是 .A。铁素体 B。渗碳体 C。奥氏体 D。珠光体3.下列金属材料属于低碳钢的是 。A。Cr12MoV B.W18Cr4V C.45 D。15Mn4。淬火后导致工件尺寸变化的根本原因是 。A.内应力 B。工件结构 C.工件材料 D.加热温度5.用于制造汽车变速齿轮的金属材料是 。A.08F B。20CrMnTi C。Q275 D。656. 焊接时，焊接电流大小主要取决于 。A. 接头形式 B.焊接速度 C.焊条直径 D。焊接电流7.锻造高合金钢及大型锻件,宜采用的冷却方式是 。A。炉冷 B。坑冷 C。堆冷 D。空冷8。通过切削刃选定点并同时垂直于基面和切削平面的是 。A。主切削平面 B.副切削平面C。正交平面 D。切削平面9。端铣时，切入边所占的铣削宽度大于切出边所占的铣削宽度常采用的铣削方式是 。A.对称顺铣 B.对称逆铣 C.非对称顺铣 D.非对称逆铣10.企业在计划期内应当生产的产品产量和进度计划称为 。A.生产类型 B.生产纲领 C。生产规程 D.生产规模11.大批量加工一般精度的较小平面，常采用的加工方案是 . A。粗车-半精车-磨削 B。粗刨精刨 C。粗铣磨削 D。粗铣-拉削 12.浮动铰孔、珩磨内孔等加工方法是不能提高被加工表面的 .A.尺寸精度 B。形状精度 C.位置精度 D.表面粗糙度13。在卧式车床主轴箱箱体加工中，精基准一般选用 .A。底面和导向面 B。底面和要求最高的轴承孔C。底面和主轴轴承孔 D。顶面和主轴轴承孔 14.反映正弦交流电变化快慢的物理量是 。 A.瞬时值 B.有效值 C.频率 D。初相位 15。题15图所示电路中,V,，则电压表和的读数分别是 . A。60V,20V B.100V，20V C.140V，20V D.200V,40V16.下列说法中正确的是 . A.只要线圈中的磁通发生变化，就一定会产生感应电动势 B.磁感应强度是表示磁场强弱的物理量，它的国际单位是Wb C。处于运动状态的导体在磁场中必定会产生电磁感应现象 D.两个互感线圈的同名端与线圈中的电流方向有关17.题17图所示电路中，,，则三相对称负载的性质和有功功率分别是 。 A.电感性，190W B。电感性，330W C。电阻性，380W D.电阻性,660W18.在三投影面体系中，两个一般位置平面相交，其交线相对于投影面的位置是 。 A。一般位置直线 B。投影面平行线 C。投影面垂直线 D。折线19。在题19图中,符合标准规定的标注是 。题19图20。圆柱与球同轴线相贯，相贯线的空间形状是 。 A.直线 B.圆 C。曲线 D.椭圆21。在题21图中，已知主视图、俯视图,正确的左视图是 。题21图22。在题22图中，正确的重合断面图是 。题22图23.在设计V带传动时，若发现带的速度过高，在不改变带轮转速的情况下，可采取的措施是 。 A.增大中心距 B.减小中心距 C.增大带轮基准直径 D.减小带轮基准直径24。一对渐开线直齿圆柱齿轮的啮合线切于 。 A.两分度圆 B.两齿根圆 C.两基圆 D。两节圆25。一对啮合的齿轮，选用不同的材料制造，可减少齿轮失效的形式是 。 A。齿面胶合 B。齿面点蚀 C。齿面磨损 D。齿面塑变26.曲柄摇杆机构处于死点位置时，角度等于零的是 . A.极位夹角 B.摆角 C。压力角 D。传动角27。有一个单圆销外啮合四槽槽轮机构，槽轮停歇时间为15秒，则拨盘的转速为 。 A.3r/min B.4r/min C。12r/min D。15r/min 28.制动器一般设置在机构中 。 A.转速较低的轴上 B.转速较高的轴上 C。主动轮的轴上 D。从动轮的轴上29.液压系统及元件在正常工作条件下,按标准连续工作的最高工作压力称为 。 A。工作压力 B。调定压力 C.额定压力 D。计算压力30。单活塞杆液压缸的活塞直径为活塞杆直径的2倍，作差动连接时，活塞向有活塞杆一侧方向运动的速度提高了 。 A.1倍 B。2倍 C.3倍 D。4倍合计查分题号二三四五 复查人得分绝密 启用前江苏省2015年普通高校对口单招文化统考机械专业综合理论 试卷第卷 (共210分)注意事项: 1.答第卷前，考生务必将密封线内的各项目及第6、15页右下角的座位号填写清楚. 2.第卷共14页,考生须用钢笔或圆珠笔将答案直接答在试卷上（作图用铅笔）。得分评卷人复评人 3。考试结束，考生将第卷、第卷和答题卡一并交回。二、填空题(本大题共23小题45空,每空1分，共45分）31。马氏体是碳在 中的过饱和固溶体，它的组织形态有 和 两种。32.为改变灰铸铁中的石墨片的形态和数量，生产中常采用 处理工艺，使石墨片组织得到 .33。碳在奥氏体中的最大溶解度是 ，碳在奥氏体中的最小溶解度是 ，碳在铁素体中的最大溶解度是 。34.在工件的粗加工阶段,主要问题是如何 .35.在铸造工艺中，型砂、芯砂具有足够的 ，从而避免铸件产生夹砂、结疤、砂眼等缺陷。36. 工件精加工时，为保证工件加工质量，宜选用 作用好的切削液.37。刨削加工时，为避免因“扎刀”而造成工件报废,常采用 刨刀.38.题38图所示零件，加工孔，如选择M面作为定位基准，所引起的定位误差为_mm，如选择N面作为定位基准,所引起的定位误差为_mm,根据基准不重合误差最小条件，应选择_面作为定位基准.39.构成工步的要素是 和加工刀具。40。钻削加工中，麻花钻每齿进给量为进给量的 .41。题41图所示电路中，= A，= A，。 42。题42图所示正弦交流电路中,电路端电压U=220V,R=40,XL=50，XC1=80，且C2=3C1。开关S断开，电路中的电流I= A；开关S闭合，电路的阻抗|Z|= . 43。Y180L-8型三相异步电动机的额定参数,频率50HZ，电压380V/220V。接法Y/，转速720r/min.该电机的额定转差率为 ；当电源的线电压为380V,定子绕组应接成 型.44.题44图所示电路中,理想变压器一次侧电压为220V，接入2盏额定参数为“36V,40W”的白炽灯，为使负载能正常工作，该变压器的变压比为 ，一次侧电流为 A。45。在剖视图中，剖切平面通过单个圆柱齿轮轴线,轮齿一律按 处理，齿根线用 线绘制。46.机构的主要作用在于 或 运动的形式。47.在传动螺旋副中, 螺纹副对中性好， 螺纹副传动效率高， 螺旋副只能用于单向受力的传动机构.48。分度尺寸一定的渐开线齿轮，齿廓形状取决于齿轮的 大小，分度圆上的齿厚取决于齿轮 的大小。49.车门启闭机构采用的是 机构，该机构的运动特点是：两曲柄的回转方向 ,角速度 。50.牛头刨床的横向进给机构中，采用了 棘轮机构,工作台每次进给量的大小是通过改变 调节.51。在滑动轴承中,用垫片调整轴承径向间隙的是 滑动轴承，能自动调整轴线的偏角的是 滑动轴承。52。在液压传动系统中，压力大小取决于 .当有几个负载并联时,压力的大小取决于克服负载的各个压力值中的 。53.无论调速阀的进口压差如何变化,节流口前后的 基本不变，从而使通过阀的 基本保持不变.得分评卷人复评人三、问答题、作图题（本大题共10小题，共75分）54。（4分，每空1分）题54图为内圆磨削加工示意图，该磨削加工采用的磨削方式是 法,磨削时，砂轮的高速回转运动为 运动,工件的低速回转运动为 运动，工件沿被加工孔的轴线方向做往复移动为 运动.题54图55.（7分，每空1分）题55图所示为隔离衬套图，试回答下列问题：（1）隔离衬套加工中主要问题是位置精度的保证和防止加工中的 . (2）拉削键槽时，应以 和端面为定位基准，这样做遵循了 原则。(3)精加工隔离衬套时，应先加工 ，再以它为定位，精加工 ，这样做遵循了 原则。（4)粗加工后应安排一道 工序，用以消除内应力。题55图56.（8分，每空1分）用材料为20钢制作导柱，导柱工作时要求耐磨，并能承受冲击，导柱表面硬度HRC5558，结合铁碳合金状态图和热处理知识，试回答下列问题：（1）导柱以很慢的加热速度被加热到A3线上2030，保温足够时间后,此时导柱的组织是 ；导柱若以很慢的冷却速度冷却到室温时，导柱的组织是珠光体和 .(2）若制造导柱的毛坯为锻件，为改善导柱的切削加工性能，导柱应进行 热处理，此时导柱的组织为 。(3)为保证导柱表面硬度,导柱应进行 、 和 ，此时导柱表面的组织为 .57.（9分，每空1分）题57图为某个传动机构简图。动力由V带传动输入，件2为主动轮,件1为张紧轮，件3和件4同轴转动，件4、8为蜗杆，件5、9为蜗轮，件6、7为标准斜齿圆柱齿轮，件10、11为标准直齿圆柱齿轮.各齿轮的模数均为4mm,输出件11的回转方向如图所示，要求各中间轴上的轴向力尽可能小，试回答下列问题：题57图（1)件6与件7的正确啮合条件是两齿轮的 模数和齿形角分别相等，且螺旋角大小相等，螺旋方向相反.（2）件4的旋向应为 旋，件6的旋向应为 旋.（3)件4的轴向力方向为 ，圆周力方向为 。(4)件2的转动方向为 （填“逆时针、“顺时针），图示张紧轮的位置 （填“合理、“不合理”）.（5)件6的齿高等于 mm。(6）件10齿轮的圆锥角为45，则件10、11的传动比为 .58。(10分，每空1分）题58图为某减速器传动轴结构简图.分析该图，试回答下列问题：题58图(1）结构中斜齿轮与轴采用了键连接，其键的标记为GB/T1096键20122012110，键的剖面尺寸2012是根据 的直径（填“支承轴颈”、“配合轴颈”或“轴身)，从国家标准中选定。(2)图中键与轮槽的配合代号为JS9/h8，则键与轴槽的配合代号应为 ，该连接属于 键连接.（3)不同直径系列的滚动轴承,其主要区别是：轴承内径 ,轴承外径 .(填“相同或“不相同”)（4)图中两端轴承的基本代号为7324，则该轴承的类型为 ，轴承公称内径为 mm.(5）若两端轴承7324损坏， （填“能或“不能”）用6324轴承替换。(6)为了使斜齿轮与右侧轴肩端面紧密贴合、定位牢靠，应保证轴肩高度h、轴肩过渡圆角半径r和斜齿轮毂圆角半径R之间的关系，应满足不等式 。(7）图中联轴器适宜的使用场合为载荷平稳且要求两轴 。59.（7分）在题59图中，已知主视图、俯视图，补画左视图。题59图 60。(8分）在题60图中，已知俯视图、左视图,补画主视图中的缺线.题60图61。（8分)在题61图中，已知俯视图,补画主视图、左视图中的缺线. 题61图62.（9分）在题62图中,已知俯视图、左视图，画出半剖的主视图。题62图63.（5分）在题63图中，采用简化画法补画图中的缺线. 题63图得分评卷人复评人四、计算题（本大题共3小题，共30分)64.（10分）在题64图所示电路中，试用电源等效变换方法，求负载的功率。 65。(10分）题65图为某组合机构的传动简图。该机构通过件1与外界动力相连接，驱动件3精密丝杠的正反转,再通过件3精密丝杠驱动件4滑块往复直线运动,件5连杆在B点采用铰链与凸轮6连接，以实现件6凸轮的转动。件6的轮廓是以O为圆心，半径为R的圆，件7的滚子半径，OA=30mm，凸轮机构升程时的最大压力角为限制的上限值.螺纹的导程，两螺旋副旋向不同，件3精密丝杠回转10圈，件4滑块完成一个工作行程H，机构能顺利通过死点位置.试解答：题65图(1）AB的距离为多少mm？（4分）(2)在图中标出最大压力角，并计算R的大小为多少mm?（4分）(3)件7的行程h多少mm?(3分)66.（10分）题66图为简化的某液压传动系统图。两液压缸结构及大小均相同，无杆腔的面积,有杆腔的面积，两缸的最大负载分别为,两缸的进给速度分别为，背压阀的背压,节流阀的压力差，A、B、C点的压力分别为、，流入两液压缸及背压阀的流量分别为、，试计算： 题66图(1)、各为多少兆帕？(6分）(2）、各为多少立方米每秒？(4分)得分评卷人复评人五、综合应用题（本大题共4小题，共60分）67。（12分）题67图为某一传动系统，动力由轴输入,=200r/min，按图中箭头所示方向转动。轴I、III上装有双联滑移齿轮,轴II上装有三个固定齿轮。已知：,，,，蜗杆,蜗轮，、为标准齿轮，所有齿轮的模数均为2mm,分析该传动方案，试解答下列问题：（取3)题67图（1）该系统采用了 变速机构,改变滑移齿轮的位置可得到 种传动比。(2）获得最小传动比时的传动链是:I 。（3）齿轮的齿数为 ，为了避免不根切，该齿轮宜采用 (填“标准”、“正变位”或“负变位”）齿轮，轮齿的强度将 （填“提高”、“降低”或“不变”）。(4）齿条移动的最大速度是最小速度的 倍，最大速度为 m/min. （5）在图示中齿条移动的方向向 . （6）若渐开线标准直齿圆柱齿轮与齿条是非标准安装，其啮合角 20。（填“大于”、“等于”或“小于”)（7）由于双联滑移齿轮在轴上滑动距离较大，宜采用的键连接是 连接。68.（12分）题68图为某液压传动系统原理图，该系统采用行程控制,能完成“快进工进快退原位停止”的动作循环，每次在手柄压下行程阀7时动作循环开始，滑台快速前进。当滑台上的挡块I压下行程阀9时，转换成工进。当工进结束时,滑台上的挡块II释放行程阀9，使滑台快速后退，最后挡块II释放行程阀7，使滑台停止运动。阀8没有复位弹簧，不会自动复位，依靠控制信号进行换位，试回答下列问题：题68图(1）系统工作压力由元件 调定，其作用是 。（2分）(2）元件6的名称是 换向阀。（1分)（3）快进时，液压缸 形成差动连接。（填“能或“不能”，1分）(4）工进时，进给速度由元件 调节控制，进给运动的平稳性由元件 控制.（2分)（5)填写动作循环表（题68表）。（4分）题68表动作信号来源液压阀工作位置阀7阀8阀9阀6快进手柄压下行程阀7上位工进挡块I压下行程阀9上位快退挡块II释放行程阀9上位停止挡块II释放行程阀7下位注：“+”表示电磁铁通电，“-”表示电磁铁断电。(6）写出工进的进油路线。（2分）油箱元件1元件3 元件10左腔69。（20分，每空1分）读零件图（题69图），试回答下列问题：（1）该零件的名称为 ，毛坯的制造方法为 。(2）该零件共用 个基本视图表达，主视图下方的图为 视图。（3）表面粗糙度要求最严的表面标有代号为 。（4）尺寸中，为 ,基本偏差为 ,为 。（5）标注中，M为 代号，8为 深度，12为 深度。（6）几何公差特征项目为 ，基准要素为 ，被测要素为 。 （7）尺寸82为 尺寸。（8）主视图中，和都称为 线,是 圆柱曲面和圆柱的交线。(9)左视图中，所指结构上有 个螺孔，螺孔间的中心距为 。题69图70。（16分,每空1分）读装配图（题70图),试回答下列问题：（1）冲孔机用 个图形表达，左视图采用 剖切面剖得的 图.（2）件13的作用为 ，件17的作用为 。（3）表示件 与件 的 配合。（4）件14 （填“能”、“不能”）转动，尺寸属于 尺寸。（5)图示状态件16处于 （填“最高”、“最低）位置，若要拆下件16,先拆件 。（6）若要使件16工作，必须先压下件 ,带动件7向下压件 。（7)若要冲不同的直径孔,必须更换件 和件 。题70图机械专业综合理论试卷 第18页（共18页）
