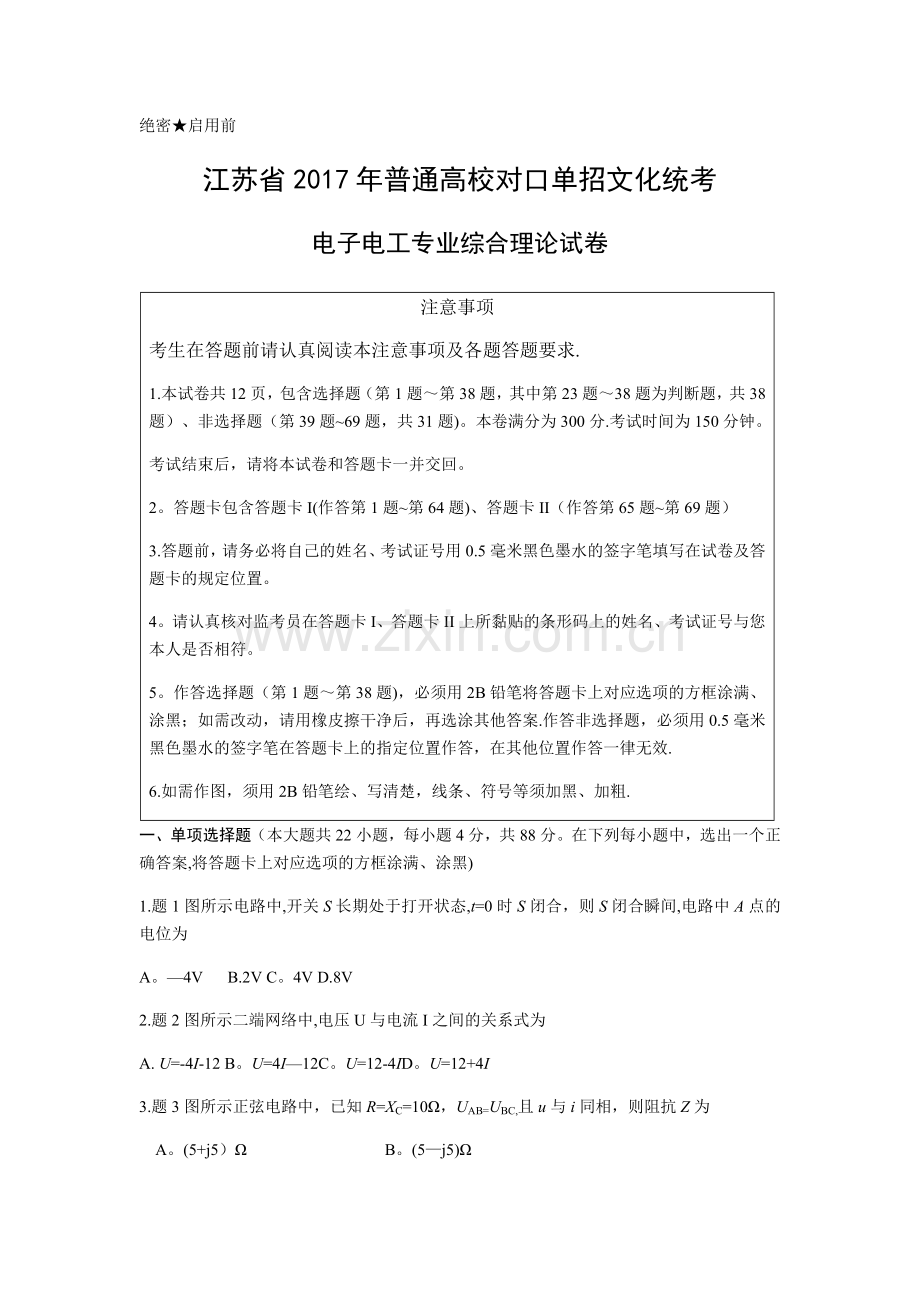

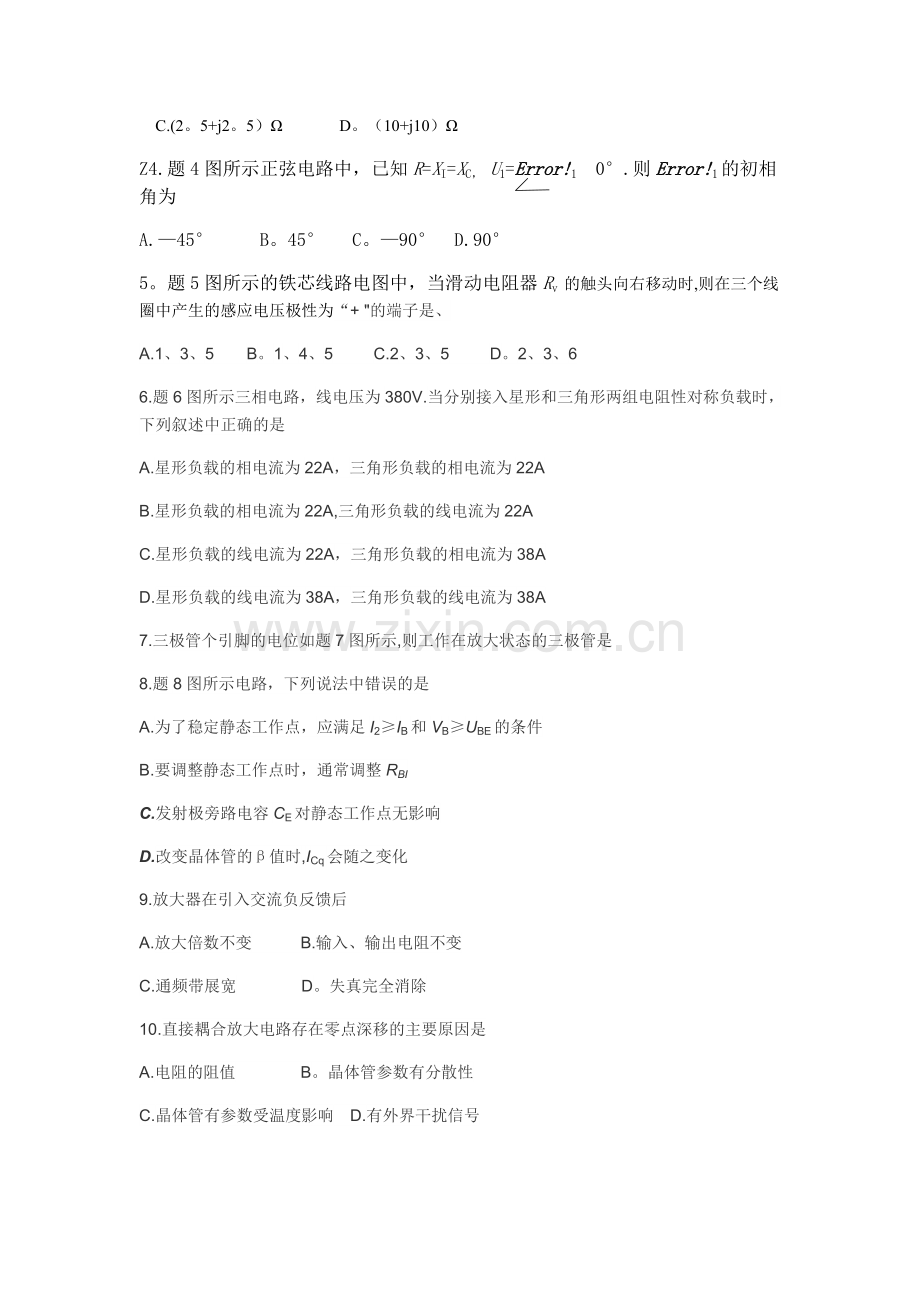

绝密启用前 江苏省2017年普通高校对口单招文化统考电子电工专业综合理论试卷注意事项考生在答题前请认真阅读本注意事项及各题答题要求.1.本试卷共12页，包含选择题（第1题第38题，其中第23题38题为判断题，共38题）、非选择题（第39题69题，共31题)。本卷满分为300分.考试时间为150分钟。 考试结束后，请将本试卷和答题卡一并交回。2。答题卡包含答题卡I(作答第1题第64题)、答题卡II（作答第65题第69题）3.答题前，请务必将自己的姓名、考试证号用0.5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置。4。请认真核对监考员在答题卡I、答题卡II上所黏贴的条形码上的姓名、考试证号与您本人是否相符。5。作答选择题（第1题第38题)，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案.作答非选择题，必须用0.5毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效.6.如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗.一、单项选择题（本大题共22小题，每小题4分，共88分。在下列每小题中，选出一个正确答案,将答题卡上对应选项的方框涂满、涂黑)1. 题1图所示电路中,开关S长期处于打开状态,t=0时S闭合，则S闭合瞬间,电路中A点的电位为A。4V B.2V C。4V D.8V2. 题2图所示二端网络中,电压U与电流I之间的关系式为A. U=-4I-12 B。U=4I12C。U=12-4ID。U=12+4I3. 题3图所示正弦电路中，已知R=XC=10，UAB=UBC,且u与i同相，则阻抗Z为 A。(5+j5） B。(5j5) C.(2。5+j2。5） D。（10+j10）Z4.题4图所示正弦电路中，已知R=XI=XC， U1=1 0.则1的初相角为A.45 B。45 C。90 D.905。题5图所示的铁芯线路电图中，当滑动电阻器Rv 的触头向右移动时,则在三个线圈中产生的感应电压极性为“+ 的端子是、A.1、3、5 B。1、4、5 C.2、3、5 D。2、3、66. 题6图所示三相电路，线电压为380V.当分别接入星形和三角形两组电阻性对称负载时，下列叙述中正确的是A. 星形负载的相电流为22A，三角形负载的相电流为22AB. 星形负载的相电流为22A,三角形负载的线电流为22AC. 星形负载的线电流为22A，三角形负载的相电流为38AD. 星形负载的线电流为38A，三角形负载的线电流为38A7. 三极管个引脚的电位如题7图所示,则工作在放大状态的三极管是8. 题8图所示电路，下列说法中错误的是A. 为了稳定静态工作点，应满足I2IB和VBUBE的条件B. 要调整静态工作点时，通常调整RBIC. 发射极旁路电容CE对静态工作点无影响D. 改变晶体管的值时,ICq会随之变化9. 放大器在引入交流负反馈后A. 放大倍数不变 B.输入、输出电阻不变C.通频带展宽 D。失真完全消除10. 直接耦合放大电路存在零点深移的主要原因是A. 电阻的阻值 B。晶体管参数有分散性C.晶体管有参数受温度影响 D.有外界干扰信号11. 题11图所示电路，输入信号ui是一个振幅Um为400mV的正弦信号,改电路中R5引入的负反馈类型和负载RL获得的功率分别是A. 电压并联,2W B。电压并联，1W C。电流并联，1W D。电流并联，2W12. 题12（a）图所示为七段显示译码电路，74HC4511的功能表见题12表.当电路的输入波形如题12（b)图 时，则显示器显示的字符序号是A。0 1 6 9 4 8 B。0 1 6 9 4 C.0 8 6 9 2 1 D.0 8 6 9 213. 题13图所示逻辑电路，当A=0，B=1时，CP脉冲到来后触发器A. 置0 B。置1 C.状态变反 D.保持原状态14. 对测量仪来说，测量标度尺的刻度应尽可能均匀。对于标度尺的刻度不均匀的仪表,关于灵敏度和读数误差，下列说法正确的是A. 标度尺刻度较密的部分灵敏度较高，读数误差较小B. 标度尺刻度较密的部分灵敏度较低，读数误差较大C. 标度尺刻度较疏的部分灵敏度较高，读数误差较大D. 标度尺刻度较疏的部分灵敏度较低,读数误差较小15. 电磁系测量机构的转动力矩M与流过固定线圈的电流I的关系可以用公式M=kI2来表示.则下列说法正确的是A. 转动力矩M与电流I成正比B. 转动力矩M与电流I2成正比C. 转动力矩M与电流I2成反比D. 转动力矩M与电流I2有关16. 题16图所示为应用“人工中的一表法”测量三相对称负载功率的电路,则对Ro的要求为A. 与功率表电压支路的阻抗值相同B. 与功率表电流线圈的阻抗值相同 C. 与功率表电压线圈的阻抗值相同D. 与三对称负载的阻抗值相同17. 分别用均值交流电压表与峰值交流电压表测量频率=50HZ的同一正弦交流电时，下列说法正确的是A. 均值电压表的示值大于峰值电压表B. 峰值电压表的示值大于均值电压表C. 均值电压表与峰值电压表的示值相等D. 均值电压表和峰值电压表的示值大小由各自的准确度决定18. 调谐式高频信号发生器的振荡器通常为A. LC振荡器 B。RC移相振荡器C。文氏电桥振荡器 D.晶体振荡器 19. 应用通用计数器测量被测信号A.B的时间间隔，其测量原理框图如题19图所示.已知晶振电路的振荡频率fs=107Hz,分频电路的分频系数Ki=20。若计数器N=50，则A、B两个信号之间的时间间隔tab为A.1ms B.100s C。10s D.1s 20. 题20图所示为三相异步电动机的机械特性曲线。若电动机为启动状态，则工作点处于特性曲线的A. NA段 B。BN段 C。BA段 D.CB段 21. 若要求三相异步电动机具有无极平滑和恒转矩的启动特性，则应选用A. 鼠笼式电动机定子回路串电阻起动B. 鼠笼式电动机自耦变压器启动C. 线绕式电动机转子回路串电阻起动D. 绕线式电动机转子回路串频敏变阻器起动22. 一台功率较大的绕线式三相异步电动机，采用电源反接制动时，在转子电路串电阻可以A. 限制制动电流,增大制动转矩B. 限制制动电流，减小制动转矩C. 增加制动电流，增大制动转矩D. 增加制动电流，减小制动转矩二、 判断题(本大题共16小题，每小题2分，共32分。下列各小题表述正确的，在答题卡上将对应题号的 A涂黑,表述错误的将B涂黑）23. 在温度不便时，金属导体电阻的阻值是由导体的材料和几何尺寸决定的.24. 通常万用表的任何一个电阻档都可用来判别较大容量的电容量质量。25. 在电感线圈与电容器并联电路中，当电源频率f大于谐振频率fe时，电路呈感性.26. 电压互感器使用时二次绕组不能短路，电流互感器使用时二次绕组不能开路.27. 在相同的电源线电压下，同一对称三相负载做三角形联结时的有效功率是量形联结时的3倍。28. 共集电极放大器具有输入电阻和输出电阻都非常高的特点。29. 差分放大器的特点是对差模输入信号有良好的放大作用，对共模输入信号具有很强的抑制作用.30. 只要放大电路中引入正反馈,且满足了幅度AUFU的条件，就能产生正弦被振荡信号.31. 乙类OLC功放电路中，输入正弦信号的幅度越小，输出信号的交越真越明显。32. OTL功放和OLC功放电路输出端的中点电位都是Vcc.33. 在实际测量中，测量结果的误差大小仅由仪表的准确度决定。34. 电动系测量结构的定圈一般分成两个部分，平行排列,这样的设计能使定圈两部分之间的磁场比较均匀。35. 带有位的数字电压表如按1V、10V、100V分挡,则该表没有超量程能力。36. 在通用示波器中，若加在示波管X、Y偏转版上的信号的同期TX 、TY 不成整数倍关系时，则在显示屏上观察不到稳定的波形。如Tx=TY ，则在显示屏上观察到的波形是向左移动的。37. 六级三相异步电动机的转子转速最高可达到1000。38. 若一台三相异步电动机铭牌上标明380V/220V,Y/接法，表明无论采用哪种接法,相绕组承受的电压都有相等.三、 填空题（本大题共18小题30空，每空2分，共60分）39.题39图所示电路中,当开关S断开时,二端网络的等效电阻Rab=,当开关S闭合时，电路中3电阻的电流I=A.40.题40图所示电路中,电流I=A，5A理想电流源产生的功率为W.41.题41图所示电路中，U=220V，f=50Hz，则不接C时的功率因数cos=。接入C后的功率因数提高到0。75，此时电流表的读数为A.42。题42图所示，二端网络N由电阻和电感元件组成。已知u=380sin（100t+30）V，i=7。6sin（100t-30）A,则其中的电感LmH,二端网络的输入有功功率P=W。43.题43图所示电路中,三相四线制电源电压为380/220V,接有对称星形联结的白炽灯负载，其总功率为300W.此时，在L3相上接有额定电压为220V，有功功率为40W，功率因数cos=0.5的日光灯一支。则该电路中的线电流I1A，中线电流INA.44.电路如题44图所示，设二极管是理想的,则VD1的工作状态为（选填：导通/截止），输出电压UAO=V。45.在MOS场效应管中，当uGS=0时，D、S之间有导电沟道的为,D、S之间无导电沟道的为。（选填：结型/增强型/耗尽型）46。在直流稳压电源中,若变压器次级电压U2=10V，则全波整流输出电压的平均值UO=V；为了获得良好的滤波效果，要求电容滤波电路的时间常数（r=RC）不低于ms。47。直流稳压电源中所使用的三端集成稳压器CW7915的输出电压为V。48。CMOS集成逻辑门电路在使用时,与门或者与非门的多余输入端接,或门或者或非门的多余输入端接.（选填：地/电源)49.题49图所示触发器电路，若初态为0，则经过4个脉冲后,Q=;若CP脉冲的周期为4s，则输出脉冲的频率为HZ.50。在准确度要求较高的测量结果中，可引入校正值以消除。（选填:系统误差/偶然误差/疏失误差)51。要提高磁电系测量机构的灵敏度，必须从结构和材料上改善其性能，特别是提高.52.光点式检流计内部可动部分采用张丝或悬丝结构，消除了可动部分摩擦对测量的影响,提高了仪表的.（选填:准确度/精确度/灵敏度/精密度)53.高频信号发生器技术性能中的频率范围、频率稳定度主要取决于。（选填:主振级/调制级/内调制振荡器）54.通用计数器在测量前一般都要进行自校。若计数器中晶体振荡器产生的振荡信号周期为Ts，经过倍频系数为m的倍频器倍频后，输出的时标信号Ts的表示式为;现把Ts作为计数信号，再将Ts信号经过分频系数为Kt的分频器分频后的输出信号作为闸门时间信号T,此时计数器显示的计数值N的表达式为.55.有一台Y200L1-4型电动机的额定功率PN=30kW,额定转速nN=1470r/min,频率f=50Hz，过载系数m=2，则该电动机的额定转差率sN=,最大电磁转矩Tm=Nm.56.有一台鼠笼式三相异步电动机,额定功率PN=2kW,额定转速为nN=1455r/min，起动能力T/TN=1。1，负载转矩TL=70Nm。现采用自耦变压器降压起动，自耦变压器的抽头有40%和60两种，则应选用的抽头为。四、简答题（本大题共7小题，共45分）57。(4分）题57图是有三个副绕组的理想电源变压器，原绕组N1=550匝，U1=220V。问：(1）副绕组N2有多少匝?(2）当输出40V电压时，副绕组应如何联接?（3)副绕组N4接入24W、N1接入42W纯电阻负载时,变压器原绕组的输入电源I1为多少安?58。（4分)题58图所示电路，在换路前已处于稳态.当开关S从1的位置切换到2的位置时，问:(1）iL(0)为多少安?（2)电路的时间常数为多少毫秒？（3)写出t0时电感元件上的iL的表达式。59。(4分）振荡电路如题59图所示,试回答下列问题：（1)判断该电路是何种LC振荡电路？（2）反馈信号取自哪个元件?（3）画出该电路的交流电路；（4）该电路的振荡频率fo为多少赫兹。60。（9分)试用与非门设计一个4线一2线优先编码器，其结构图如题60图所示。4个输入的优先级别由高到低的次序依次为I3、I2、I1、I0，设输入、输出均为高电平有效。要求：（1）列出真值表；（2)写出逻辑函数表达式;（3）画出逻辑电路图。61.(8分）普通电动系功率表的标度尺均是按照额定电压、额定电流、功率因数n=1来刻度的。试回答：（1)在测量时，如何正确选择功率表的量程？(2）功率表的正确接法必须遵守的接线规则是什么？（3）对于便携式功率表而言,一般有两个电流量程。请在题61（a）图中画出电流线圈两部分串联的连接方式；在题61（b)图中画出电流线圈两部分并联的连接方式.62. (8分)题62(a)图所示为双踪示波器的基本组成框图，试回答：（1） 题62(a）图中的空框A内应填写的名称是什么？空框B内应填写的名称是什么?（2） 若Tx=2。5T,试在题62(b）图中当ux在0t时刻示波器屏幕上显示的波形.（3） 若用该示波器测量题62(b）图中交流电的频率和大小,并将示波器的扫描时间引述调至,且微调旋钮置于“校准”位；将垂直偏转因数调至2,且微调旋钮置于“校准位，则被测正弦交流电的频率为多少赫兹?有效值为多少伏？63. （8分）题63(a)图所示为三角形双星形联结双速异步电动机定子绕组示意图，题63(b)图为双速异步电动机按钮控制直接起动电路的主电路和控制电路图。试问：(1）当实现低速运行时,定子绕组作什么联结?当实现高速运行时，定子绕组作什么联结？（2）信号灯HL1、HL2分别指示电动机的什么工作状态？（3）与按钮SB2并联的交流接触器KM1辅助常开触头的作用是什么？辅助常闭触头KM1和KM2、KM3与相关线圈的联接的作用是什么？（4）欲实现电动机从低速高速停车的工作过程，按钮的操作顺序是怎样的？五计算题（本大题共6小题，共75分）64(14分）电路如题64图所示，使用叠加定理计算：（1） 当10V电压源单独作用时的电流I：（2） 当2。5A电流源单独作用时的电流I:（3） 若仅改变10V电压源的电动势大小，使得电流I为零时的电压源电动势.65（14分)将题65（a)图所示的电路等效成题65（b）图所示的电压源.要求：（1） 计算等效电压源的Uoc,Rab;（2） 若在ab之间接入一个电流表,计算电流表读数（不考虑电流表内阻对电路的影响)（3） 若在ab之间接入一个电阻R，当R获得最大功率时,计算R的值和最大功率Pmax66.(15分）单相正弦交流电路如题66图所示，已知R1=R2=10，XL=XC1=10，U=100 26.6V。(提示：arctan=26.6)试计算：（1）当开关S处于打开状态时的电流1,；(2)此时虚线框内电路的功率因数cos（3）当开关S闭合后，调节电容器C2使得比i超前30时的Xc2。67. (11分）共发射极放大电路如题67图所示，电路中各电容对交流信号可视为短路.已知VCC=19V，=99，UBEQ=0.6V，rbb=200，要求：（1） 画出该电路的直流通路;（2） 估算电路的静态工作点IBQ、ICQ、UCEQ ;（3） 画出该电路的交流通路；（4） 估算三极管的rbe、放大电路的输入电阻ri、输出电阻ro、电压放大倍数Au=， （5） 计算源电压放大倍数Aus=.68. (12分）题68图所示电路.运算放大器为理想运放.要求：（1） 求uAB与Rx的关系式;（2） 当uAB=0。2V时,求（uo1uo2）与Rp1的关系式；（3） 当Rp1=1k，求uo3;（4） 求A1A2的增益Au=与RP1的关系式;当RP1增大时，A如何变化？（5） 分析调零电位器RP调节时u04是否变化？当u03=-2V时，要使u04=0V，求此时的VC值。69. (9分）题69（a）图所示时序电路，设各个触发器的初始状态为0。要求:（1） 在题69（b)图中画出Q1 、QO、Z的波形图；（2） 填写题69表的状态真值表；（3） 说明电路的逻辑功能。
