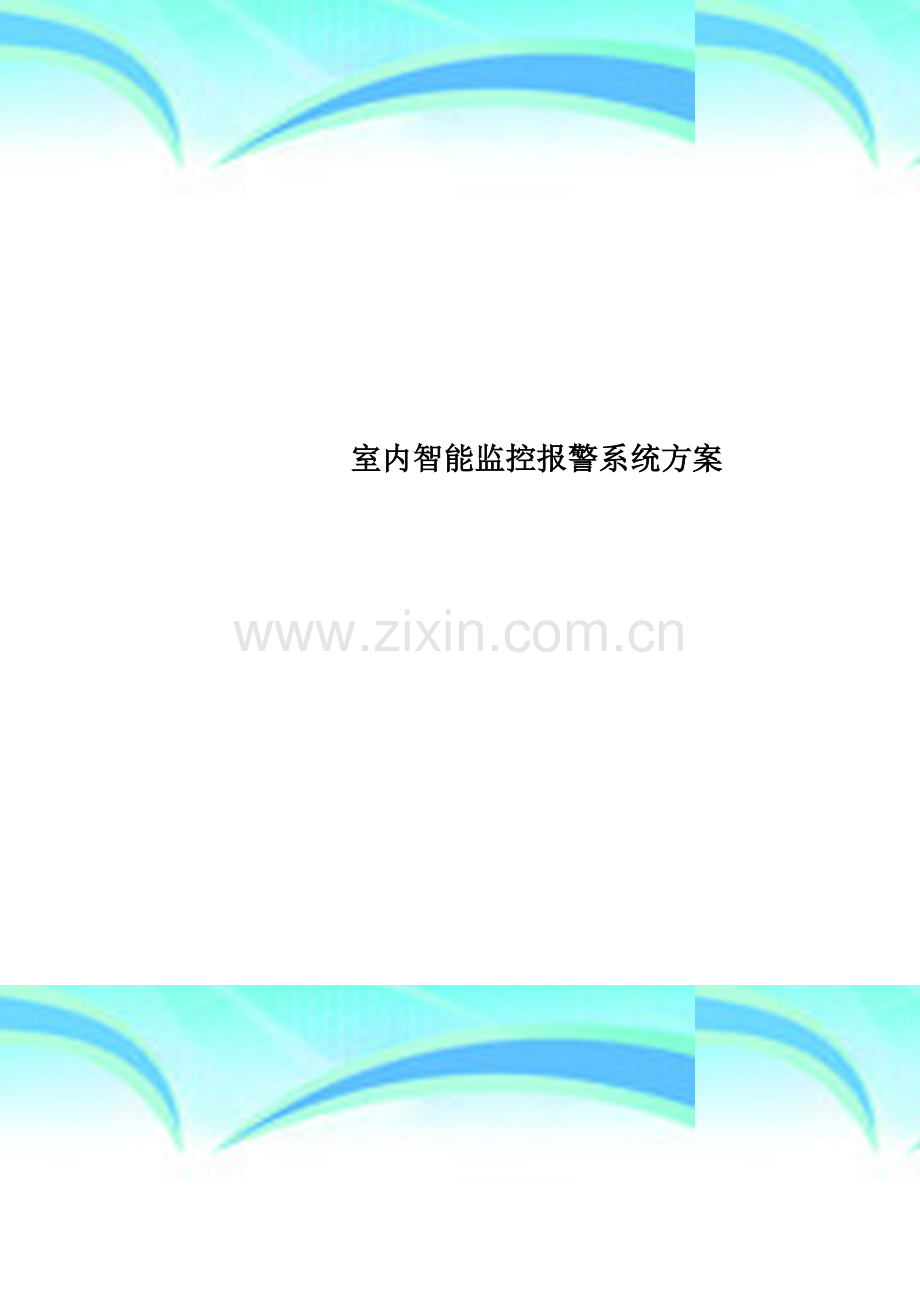

室内智能监控报警系统方案.doc

室内智能监控报警系统方案 作者： 日期：2 个人收集整理 勿做商业用途室内安全智能监控报警系统House Security Intelligent Monitor Alarm System, HSIMAS编 写 人: 编写日期：2006年10月机密 版权所有 14/14目 录1.概述32.应用场景43.报警方式53.1.智能监控设备报警53。2。监控中心报警64.角色定位分析75.技术方案95.1.监控系统网络结构95.1。1.智能监控设备105.1.2。监控信息传输网络105。1。3。监控中心105。1。4.智能控制系统接口105。2。监控报警软件系统115。2。1。实时监控报警子系统115.2.2.监控管理子系统115。2.3。报警控制接口子系统125.2。4.自动控制接口子系统125。2。5。数据库、日志子系统126。系统的性能和可靠性121. 概述随着城市生活中，人们的生活节奏越来越快。人们更多的时间和精神集中在工作和生活享受中。当在外工作时,家里的水管是否漏水，家里的煤气是否关上，会经常的困扰着出门在外的人们.他们有时会在一整天的提心吊胆中度过。出远门的人们，他们有时也会有同样的困惑，离家时间长了,怕家里的水漏，怕家里的煤气漏.人们总是不自主为这些事情担忧。如何能一劳永逸的解决这些问题,与许多城市家庭的人们息息相关。或许他们可以在一个自动的安全的环境下，安心的工作和休息，不用担心着家里的安全。对于有老人的家庭,尤其存在着这样的问题，年轻人不得不整日出外工作、学习或者朋友交际。而独自在家的老人的安全是让他们时时不能放心的事情。一个有效的安全报警机制，或许能让许多的老人的子女放心的在外工作学习。小区中的住户房屋中，水漏和煤气泄漏是最经常，也是最危险的事情。因此，我们提出了,在智能监控设备报警和小区物业连锁响应的应急室内安全监控系统.2. 应用场景图1 室内报警传递及解决过程示意图（1） 在住户房屋内安装智能监控设备，建立监控系统报警终端。房屋内智能监控设备724小时监控房屋内安全状况。并随时向小区监控中心报告监控状况.如果智能监控设备发现报警状况,立即向小区监控中心报警，并且用声光方式向房屋内发出报警。（2） 小区物业建立监控中心。如果住户的房屋需要被监控，需要先到物业注册,物业为其开通监控报警服务。监控中心724小时监控小区所有房屋的安全状况，并派人专人值守监控。当有任何房屋发生报警时。监控系统立即定位报警房屋，查询出房屋户主信息，并用三种方式进行报警：(a) 立即用声光方式报警通知值守人员。(b） 用小区内专线电话通知小区物业管理人员和保安。（c） 用短信方式通知户主。（3） 小区物业管理人员和保安收到报警信息后,立即确认报警房屋.赶往报警现场对报警状况进行核对，迅速与户主取得联系，并立即处理相关事宜。（4） 住户在收到报警信息后，可以与小区物业进行电话沟通，确认报警状况,并决定是否立即返回家中进行处理。3. 报警方式3.1. 智能监控设备报警智能监控设备可以监控房屋内的水漏、气漏等危险信号。房屋内智能监控设备对房屋内的监控端点进行唯一编号。当发生报警信息时,向监控中心报告发生危险信息的具体的端点和报警类型。同时,为了提醒室内住户，智能监控设备在室内提供室内声光报警。（与抄表系统结合，可自动切断水源、煤气管道等)。对于室内报警的可以采取集中报警方式，或者单点报警方式。集中报警方式，只提供一个声光报警装置，发生报警时,住户到各检测点进行检查.适合户型较小,检测点少的情况。单点报警方式,给每个监控点设置一个声光报警装置，发生报警时，发生危险的监控点的声光报警设备被启动，住户能迅速发现危险源。适合户型较大，检测点多的情况.图2 室内报警示意图3.2. 监控中心报警监控中心设置在小区的监控室，由专人负责值守。监控中心监控屏幕实时监控各监控房屋状况。当任何房屋发生危险时。监控屏幕立即弹出报警界面，提示报警位置。（包括图片方式的位置图；报警类型、报警原因；具体的房屋单元号、户主姓名、联系人、联系电话等.）同时，监控中心立即启动监控室内的声光报警设备，提醒值守人有危险发生.用电话通知物业管理人员，有危险发生。用户短信方式通知户主，有危险发生。(与智能控制(抄表）系统联合，可以立即进行人工远程控制,切断水源、切断气源等.）对于，突然丢失监控信号的房屋，也立即发出报警信息。报警信息通知到值守人员和小区物业管理人员。物业管理人员应立即进行检查，排除问题。图3 小区监控室图4 监控中心监控设备屏幕上的报警界面4. 角色定位分析在监控系统中包含的角色有：（1） 住户（2） 监控室值守人员（3） 物业管理人员（4） 小区保安队长和保安对于要使用监控系统的住户，需要到小区物业进行注册登记。对于没有登记的住户，小区不能提供完善的监控报警服务。住户注册登记监控服务的时候，需要提供以下资料： 房屋具体位置：（楼栋单元房屋号） 户主姓名:电话、手机 联系人姓名： 联系人电话、手机 监控点详细信息。(监控点详细信息由安装设备公司具体提供给小区物业和各户住户.）监控室值守人员在接收到报警信息时,要通过各种可能途径，尽快通知物业管理员和保安队长。物业管理人员在接收到报警信息时,要及时通知保安队长和住户，并立即赶往现场进行核查和处理。严重情况，物业管理人员应立即报警，通知110或者119.小区保安队长在接收到报警信息时，要及时通知物业管理人员,并立即赶往现场进行核查和处理。住户在接收到报警信息时，要及时联系物业管理人员确定报警情况，并与物业管理人员一起决定下一步的处理方式.例如,立即返回家中开门等.5. 技术方案5.1. 监控系统网络结构图5 监控网络示意图5.1.1. 智能监控设备智能监控设备为房屋内的监控控制中心，负责采集房屋内监控点的信息。并根据控制阀值控制房屋内的声光设备报警。智能监控设备实时将监控信息发送到监控信息传输网络,送达监控中心主机。智能监控设备自主研发。5.1.2. 监控信息传输网络对于网络的传输可以采取两种方式传输，有线和无线。传输网络由集线器汇集各个智能监控设备的信息,链接到监控中心主机。5.1.3. 监控中心监控中心负责实时监控各房屋内的安全情况.负责安全报警和报警通知。并且，通知短信模块、电话模块、智能控制模块等模块向外发出报警，自动控制房屋内的各种危险设备.5.1.4. 智能控制系统接口智能控制系统接口与智能控制系统链接，负责发送对危险设备的控制信号。智能控制接口为智能控制系统提供的公共接口,具有安全认证的功能，防止接口被随意使用。5.2. 监控报警软件系统图6 软件结构图5.2.1. 实时监控报警子系统实时监控报警子系统为实时运行系统.负责实时监控各智能监控设备的状态。如果遇到报警信号时，通过房屋定位模块，定位出智能监控设备的具体位置，并通过报警模块，进行报警通知。报警模块负责把报警信息传送给报警控制接口子系统。由报警控制接口子系统启动各报警设备、报警电话、报警短信等接口。需要远程自动控制的系统具有远程控制模块。5.2.2. 监控管理子系统监控管理子系统为监控系统的管理系统，负责对监控系统的管理和数据查询、统计等功能。5.2.3. 报警控制接口子系统包括控制接口子系统负责控制声光报警器、短信发送、电话呼叫、弹出报警界面等功能。5.2.4. 自动控制接口子系统如果要远程控制智能设备监控的水源、煤气源、电源等设备，需要与自动控制系统连接.当监控系统发现需要进行远程控制时,由远程控制模块把控制信号传递给自动控制接口子系统,进行远程控制。5.2.5. 数据库、日志子系统该子系统负责处理系统数据、日志等数据信息。6. 系统的性能和可靠性最大智能监控设备数（个）:无限最远传输距离：2000米。（无线、有限)报警响应时间:1s.最大住户数：无限。平均无故障时间：1年。136524360031536000秒.最大稳定运行时间：3年，336524360094608000秒。智能监控设备最大稳定运行时间:5年.
